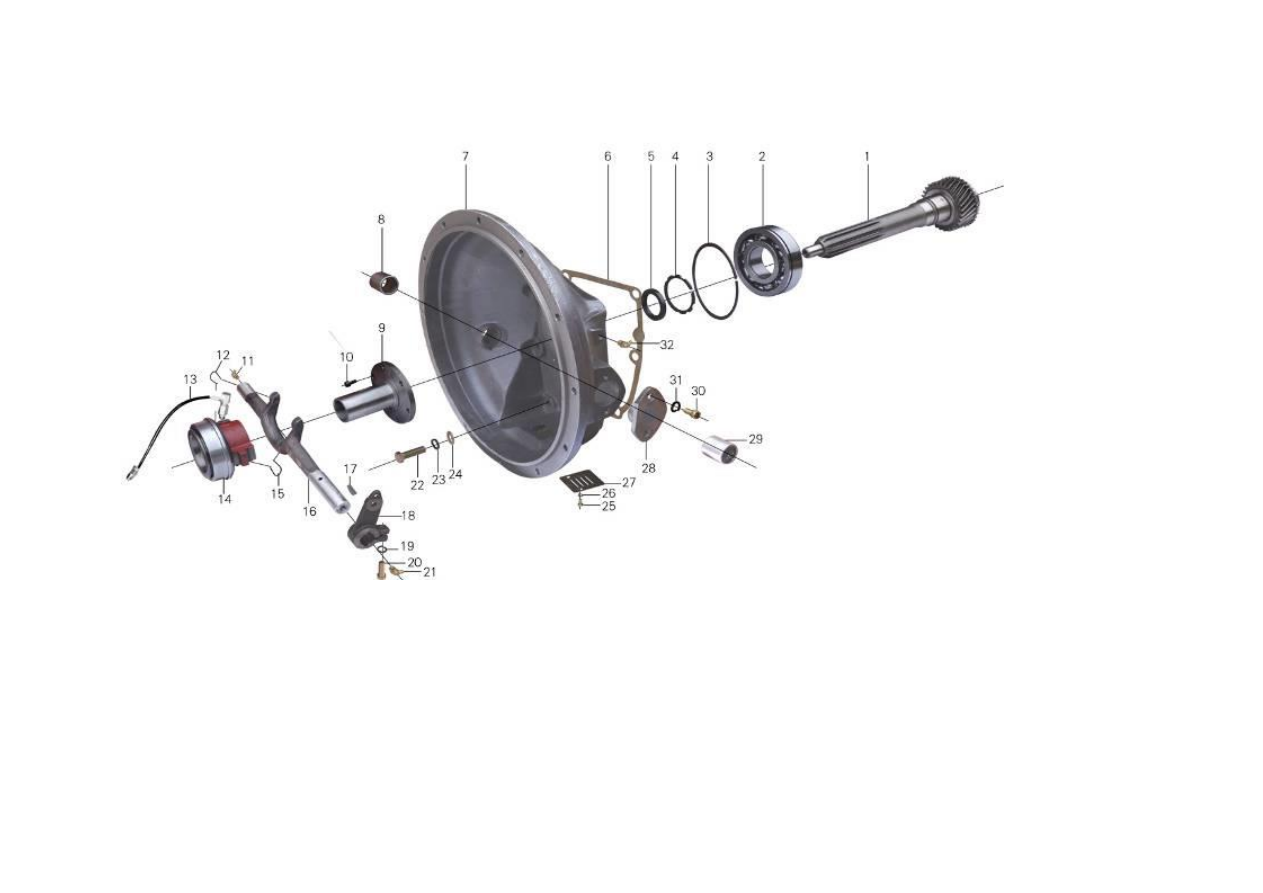

ПЕРВИЧНЫЙ ВАЛ

КПП И КАРТЕР СЦЕПЛЕНИЯ















№.

п/п



Номер детали



Наименование детали

К-во

数量

1

W-1701110-4D32

Первичный вал

1

2

NUP309ENV

Подшипник

1

3

100/106.5 GB305

Упорное кольцо подшипника

1

4

N-1701131-00

Стопорное кольцо

1

5

X-1601310-13-07

Сальник

1

6

N-1601310-03

Прокладка картера

1

7

W-1601310-13A-01

Картер сцепления

1

8

M-1605622

Игольчатый подшипник

1

9

W-1601310-4D32

Крышка подшипника первичного вала

1

10

GB 70-85-M6×12

Болт

6

11

Q701B70

Масленка

1

12

X-1601310-13A4

Пружина

1

13

X-1605131

Технологический шланг

1

14

986911K

Выжимной подшипник

1

W-1601310-13A3-01



15

X-1601310-13A4

Пружина

1

16

X-1601310-13A2

Вилка

1

17

Q5500625

Штифт

1

18

X-1601310-M1

Рычаг вилки

1

19

GB 93-87 10

Пружинная шайба

1

20

Q1501030F3

Болт

1

21

Q701B70

Масленка

1

22

Q1501240F3

Болт

6

23

GB 93-87 12

Пружинная шайба

6

24

GB 97.1-85-12-Zn·D

Плоская шайба

6

25

Q150B0612

Болт

2

26

Q40306

Пружинная шайба

2

27

X-1601310-13A5

 Крышка

1

28

X-1601310-13A1

Кронштейн вилки

1

29

M-1605622

Игольчатый подшипник

1

30

Q218B1020

Болт

2

31

GB 93-87 10

Пружинная шайба

2

32

Q701B70

Масленка

1
