Трактор Т-40, Т-40А. Техническое обслуживание топливных фильтров
двигателя Д37М
Техническое обслуживание за топливными фильтрами состоит в периодической
промывке элемента грубой очистки топлива и смене элементов тонкой
очистки, а также в периодическом сливе отстоя из фильтров.
Слив отстоя топлива из фильтров-отстойников
основного и пускового баков производите через 60 часов работы двигателя.
Операции по уходу за топливными фильтрами требуют особого внимания, так
как от этого зависит длительная работа топливного насоса и форсунок. При
засорении фильтров наблюдается падение мощности двигателя. Фильтр грубой
очистки топлива промывайте через каждые 240 часов работы двигателя. Для
этого выполните следующие операции:
1. Закройте кран топливного бака.
2. Снимите стакан фильтра.
3. Отверните корпус 14 с сеткой (рис. 20).
4. Промойте в дизельном топливе фильтрующий элемент, направляющую шайбу
и стакан 17.
5. Поставьте на место фильтрующий элемент, проверив правильность
установки направляющей шайбы. Наполните стакан фильтра топливом и
установите его на место.
6. Откройте кран топливиого бака и заполните топливную систему топливом.
Замену загрязненных элементов фильтра тонкой очистки топлива при
необходимости производите через 960 часов работы двигателя. Для замены
элементов фильтра слейте топливо из фильтра, очистите от грязи и ныли
корпус фильтра, снимите колпаки и поставьте новые элементы. Детали
фильтра перед сборкой тщательно промойте в дизельном топливе. После
замены элементов удалите из тоиливнон системы воздух.

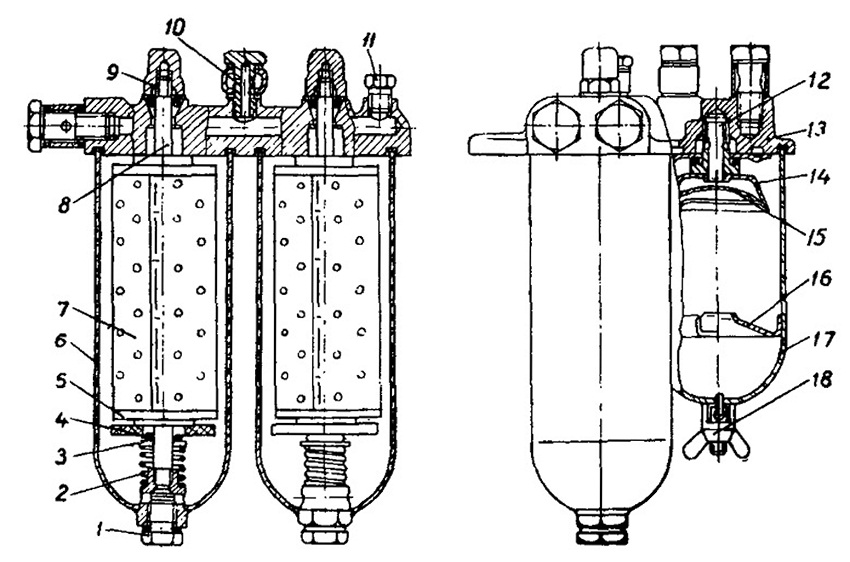

Рис. 20. Топливные фильтры:
I — пробка отверстия для слива отстоя; 2 — пружина; 3 — шайба; 4 —
уплотнительное кольцо; 5 — упорная шайба; 6 — колпак фильтра тонкой
очистки топлива; 7 — фильтрующий элемент тонкой очистки; 8 ~ стержень; 9
— гайка глухая; 10 — калиброванное отверстие; 11 — пробка; 12 — шпилька;
13 — корпус фильтров; 14 — корпус сетки; 15 — сетка; 16 — успокоитель;
17 — стакан фильтра грубой очистки топлива; 18 — гайка-барашек.
