ТЕМПЕРАТУРНЫЕ ДИАПАЗОНЫ ЭКСПЛУАТАЦИИ ПЫЛЕУЛАВЛИВАЮЩИХ СИСТЕМ

Температурные диапазоны для отдельных пылеулавливающих систем определяются, в первую очередь, имеющимися в распоряжении материалами. В то время как температурный предел для металлических материалов находится на отметке вблизи 800 °С, керамические материалы позволяют работать уже при температурах, доходящих до 1300 °С. Увеличение количества керамических материалов в самое последнее время позволило соответствующим образом повысить температурные пределы эксплуатации фильтрующих пылеуловителей, как это представлено на рис. 29

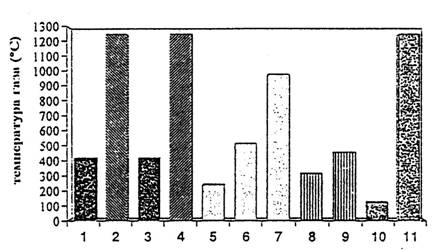

Рис. 29 Температурные диапазоны эксплуатации различных пылеулавливающих систем

1 - гравитационные пылеуловители без облицовки;

2 - гравитационные пылеуловители с керамической облицовкой;

3 - циклонные пылеуловители без облицовки;

4 - циклонные пылеуловители с облицовкой;

5 - фильтрующие пылеуловители с фильтрующими средами из искусственных волокон;

6 - фильтрующие пылеуловители с фильтрующими средами из металлических волокон;

7 - фильтрующие пылеуловители с керамическими элементами;

8 - сухие электрофильтры в нормальном исполнении;

9 - сухие электрофильтры в исполнении для горячих газов;

10 - мокрые электрофильтры без охлаждения/увлажнения газа;

11 - мокрые электрофильтры с охлаждением/увлажнением газа.

5 МАТЕРИАЛЫ ДЛЯ ПЫЛЕУЛАВЛИВАЮЩИХ СИСТЕМ

Выбор материалов зависит от индивидуальных потребностей в каждом отдельном случае применения. На решение о выборе правильного материала оказывают влияние следующие критерии:

- температурная устойчивость и прочность

- коррозионная устойчивость

- износостойкость к абразии

- качество поверхности

- обрабатываемость

- стоимость материалов.

На рис. 30 представлены материалы, наиболее часто используемые для изготовления фильтров. Свойства материалов для фильтрующих сред в фильтрующих пылеуловителях уже были рассмотрены в разделе 2.3.9.

Рис. 30 Таблица материалов для пылеулавливающих систем

6 РАСХОД ЭНЕРГИИ ПЫЛЕУЛАВЛИВАЮЩИХ СИСТЕМ

Расход энергии в различных системах пылеулавливания в основном состоит из энергии для преодоления сопротивления со стороны газа, собственно расхода энергии на пылеулавливание и газоочистку, а также из транспортировки пыли, как это представлено на рис. 31.

Рис.31 Сравнительный расход энергии в отдельных пылеуловителях

* Устройство для транспортировки пыли в элеваторе устанавливается непосредственно рядом с фильтром

Расход энергии в гравитационных и циклонных пылеуловителях является сравнительно небольшим, так как он вызван только потерями давления со стороны газа.

В фильтрующих пылеуловителях с высоким сопротивлением со стороны газа, которое в основном возникает над покрывающим рукавный фильтр слоем пыли, дополнительно добавляется энергия для очистки фильтрующих элементов.

Так как в сухих и мокрых электрофильтрах наблюдается незначительное сопротивление со стороны газа, то на повышение давления с помощью вентилятора затрачивается сравнительно небольшое количество энергии. Зато тем больше приходится расходовать ее для эксплуатации высоковольтных агрегатов или для пылеулавливания.

Для достижения невысокого содержания пыли в очищенном газе, как это сегодня становится обычной нормой, электрофильтры оснащаются несколькими последовательно включенными зонами. Соответственно повышается и расход энергии.

При высокой степени пылеулавливания расход энергии в фильтрующих пылеуловителях и электрофильтрах является почти одинаково высоким.
