ФУНКЦИОНИРОВАНИЕ И СТЕПЕНЬ УЛАВЛИВАНИЯ РАЗЛИЧНЫХ ПЫЛЕУЛОВИТЕЛЕЙ
Не всякий пылеуловитель является подходящим для решения всех проблем пылеулавливания. Выбор наиболее подходящей системы пылеулавливания определяется желаемой степенью улавливания в сочетании с размерами частиц, свойствами, состоянием пыли - мокрая или сухая - и, не в последнюю очередь, стоимостью.

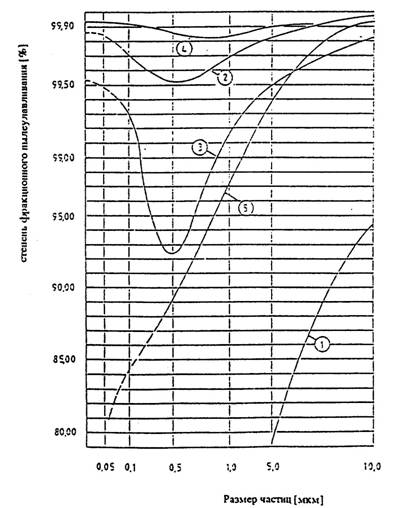

На рис. 2 представлен обзор степени фракционного пылеулавливания в различных пылеуловителях в диапазоне размеров частиц до 10 мкм.
Рис. 2 Степень фракционного пылеулавливания в различных пылеуловителях
1 - циклонный отделитель; 2 - фильтрующий отделитель; 3 - электрический отделитель (сухой); 4 - электрический отделитель (мокрый); 5 - скруббер Вентури;
Вследствие различий в принципе действия для отдельных систем получаются и различные степени пылеулавливания, на реализации которых мы остановимся подробно, и тем самым точнее устанавливаются пределы их специфического использования.
2.1 Гравитационные пылеуловители
2.1.1 Принцип действия и область применения представлены на рис. 3.
Рис. 3 Принцип действия и область применения гравитационного пылеуловителя
1 - линия газового потока; 2 - крупные частицы пыли; 3 - мелкие частицы пыли
|
пылеотделение |
|
за счет силы тяжести |
|
степень отделения |
% |
около 10 для часто < 30 мкм около 40 для частиц < 90 мкм |
|
скорость газа |
м/сек |
1-3 |
|
потеря давления |
даПа |
<20 |
|
диапазон температур |
°С |
до 1300 |
|
диапазон давлений |
бар |
до 100 |
|
использование |
|
в качестве предварительного уловителя |
