2.2 Циклонные пылеуловители

2.2.1 Принцип действия и область применения представлены на рис. 4.

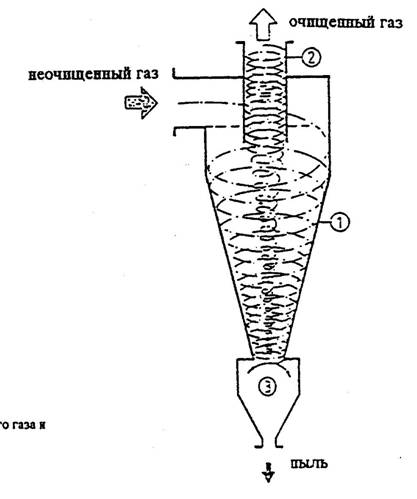

Рис. 4 Принцип действия и область применения циклонного пылеуловителя

1 - линия потока неочищенного газа и потоки пыли; 2 - линия потока чистого газа; 3 - отделенные частицы пыли

2.2.2 Определяющей для степени пылеулавливания является селективность, с которой работает циклонный пылеуловитель. Чем выше селективность, тем больше степень пылеулавливания, что видно из рис. 5.

Рис.5 Степень отделения в циклоне в зависимости от размеров частиц

Дополнительное воздействие на степень пылеулавливания оказывает потеря давления, что видно из рис. 6.

Рис. 6 Степень пылеулавливания в циклоне - 1 и потеря давления – 2

Из рисунка следует, что степень пылеулавливания при слишком высокой потере давления снова падает. Кроме того, становится заметным, что она уменьшается также в режиме частичной нагрузки при уменьшенном объемном потоке или, соответственно, уменьшенной скорости газа. Таким образом, циклонные отделители в режиме частичной нагрузки характеризуются плохим эффектом пылеулавливания.

Повышения степени пылеулавливания можно достичь путем увеличения центробежной силы, чему способствует уменьшение диаметра циклона. Поэтому при постоянном объемном потоке необходимо использовать большое количество параллельно подключенных циклонов.

На рис. 7 представлены 3 кривые фракционного пылеулавливания, описывающие этот процесс для циклонов с различным диаметром при постоянных характеристиках неочищенного газа на входе.

Рис. 7 Степень фракционного пылеулавливания для 3 диаметров циклона

1 - циклон с большим диаметром < 2.000 мм

2 - циклон со средним диаметром < 1.200 мм

3 - циклон с маленьким диаметром < 200 мм

Дальнейшие улучшения могут быть достигнуты в определенных границах с помощью так называемых специальных конструкционных типов, но из-за высоких потерь давления приводят, как правило, к повышенному расходу энергии.

2.2.3 Улучшение степени пылеулавливания в циклонных пылеуловителях

Улучшения степени пылеулавливания можно достичь с помощью:

Увеличения центробежной силы, воздействующей на частицы пыли, путем:

- уменьшения геометрии циклонов,

- распределения газового потока на несколько параллельно подключенных отдельных циклонов,

- уменьшения сечения на входе,

- уменьшения сечения погружной трубы.

Улучшения выноса пыли путем:

- устранения утечек в месте выхода пыли,

- отсасывания частичного потока в месте выхода пыли

Дополнительного подключения второго циклона, однако это рекомендуется только при сильной запыленности неочищенного газа.
