Снегоходы Bearcat 570. Руководство - часть 7

1. Снимите минусовой кабель батареи;
затем снимите плюсовой кабель батареи
и вентиляционную трубку на стандарт-
ной батарее. Снимите батарею со снего-
хода. Старайтесь не повредить вентиля-
ционную трубку.

ПРЕДУПРЕЖДЕНИЕ

Не допускайте контакта с кожей, глазами
и одеждой.

ПРЕДОСТЕРЕЖЕНИЕ

Не заряжайте аккумуляторную батарею,
пока она находится на снегоходе и под-
соединена к терминалам батареи.

2. Тщательно помойте батарею мыльным
раствором.

ПРИМЕЧАНИЕ: если  края аккумулятор-
ной  батареи  или  концы  кабелей  имеют
белые или зеленые отложения, исполь-
зуйте  воду  и  соду  для  нейтрализации
кислоты; затем промойте теплым мыль-
ным раствором.

3.  Используя  проволочную  щетку,  очи-
стите клеммы батареи и концы кабелей
от  коррозионных  отложений.  Замените
повреждённые  кабели  или  концы  кабе-
лей.

4.  На  стандартных  батареях  добавьте
дистиллированную  воду  для  поднятия
уровня  жидкости  до  ВЕРХНЕЙ  отметки
уровня.

ПРЕДОСТЕРЕЖЕНИЕ

Не снимайте изоляционную ленту на гер-
метичной батарее.

ПРЕДУПРЕЖДЕНИЕ

Электролит аккумуляторной батареи
опасен при контакте с кожей, глазами
или одеждой. Будьте осторожны при кон-
такте с батареей.

ПРЕДОСТЕРЕЖЕНИЕ

Никогда не используйте электролит (сер-
ную кислоту) при «подзарядке» батареи.
Используйте только дистиллированную
воду, в противном случае это может при-
вести к серьезному повреждению бата-
реи.

5. При помощи мультиметра проверьте
напряжение батареи. Показания должны
быть не менее 12,5 В постоянного тока
для полностью заряженной батареи.

ПРИМЕЧАНИЕ:  если  показания  мульти-
метра  совпадают  с  описанными  выше,
значит,  батарея  может  быть  использо-
вана снова (см. шаг 9).

6. Если показания мультиметра менее
указанных выше, зарядите батарею, вы-
полнив следующие инструкции.

А. Используя автоматическое зарядное
устройство, следуйте инструкциям про-
изводителя.

Б. При использовании зарядного устрой-
ства постоянного тока следуйте указани-
ям таблицы ниже.

ПРЕДОСТЕРЕЖЕНИЕ

Никогда не превышайте стандартный
диапазон зарядки.

ПРЕДУПРЕЖДЕНИЕ

Перегретая  батарея  может  взорваться
и  привести  к  серьёзным  травмам  или
смерти. Всегда следите за временем за-
рядки и диапазоном зарядки. Прекратите
зарядку, если батарея горячая на ощупь.
Дайте  ей  остыть  перед  продолжением
зарядки.

Схема зарядки батареи (зарядное

устройство постоянного тока)

Напряже-

ние батареи

(постоян-

ный ток)

Заряжен-

ность

Время за-

рядки (при

1,5 – 2,0 А)

12,5

(минимум)

100%

12,2 – 12,4

75%-99%

3 – 6 часов

12,0 – 12,2

50% - 74%

5 – 11 часов

11,0 – 11,9

25% - 49%

13 часов

(минимум)

11,5 или

менее

0 – 24%

20 часов

(минимум)

ПРИМЕЧАНИЕ:  если  напряжение  ба-
тареи  11,5  В  или  менее,  некоторые  за-
рядные  устройства  могут  отключаться
и  не  заряжать  ее.  Если  это  произошло,
подсоедините  полностью  заряженную
вольтодобавочную  батарею  параллель-
но  (плюс  к  плюсу  и  минус  к  минусу)
ненадолго  к  подсоединённому  заряд-
ному устройству. После 10-15 минут от-
соедините батарею и оставьте зарядное
устройство  подсоединённом  –  зарядка
должна работать. Если этого не произо-
шло, замените батарею.

7. После зарядки батареи в течение
указанного времени снимите зарядку и
оставьте батарею на 1-2 часа.

8.  При  помощи  мультиметра  проверьте
напряжение батареи. Показания должны
быть  не  менее  12,5  В  постоянного  тока
для  полностью  заряженной  батареи.
Если это так, батарея готова к использо-
ванию.

  ПРИМЕЧАНИЕ:  если  в  пункте  8  напря-
жение  меньше  указанного,  заряжайте
батарею еще 1-5 часов. Затем проведите
повторный замер напряжения. Проверь-
те  уровень  электролита  (стандартная
батарея);  после  этого  батарея  готова  к
использованию.

9.  Установите  батарею  на  снегоход;  за-
тем  покройте  клеммы  батареи  и  концы
кабелей  тонким  слоем  многофункцио-
нальной смазки.

ПРЕДОСТЕРЕЖЕНИЕ

Перед установкой батареи убедитесь,
что ключ зажигания находится в положе-
нии ВЫКЛЮЧИТЬ.

10. Подсоедините кабели батареи (сна-
чала положительные кабели).

ПРЕДОСТЕРЕЖЕНИЕ

Неправильное  подсоединение  кабелей
(плюс  к  минусу  и  минус  к  плюсу)  может
привести  к  серьезному  повреждению
электрической системы.

ПРЕДОХРАНИТЕЛИ

(модели с электриче-

ским стартом)

Предохранители  защищают  электриче-
скую    систему  снегохода  от  перегрузок.
Если электрические компоненты снегохода
не работают, значит, система перегружена
и предохранитель сгорел. Перед ремонтом
или  заменой  любого  электрического  ком-
понента  проверьте  соответствующие  пре-
дохранители. Если предохранитель сгорел
(разрыв  цепи),  то  все  электрические  ком-
поненты снегохода, которые использовали
эту цепь, не будут работать.

После того, как Вы определили, какой
предохранитель необходимо проверить,
выполните следующее:

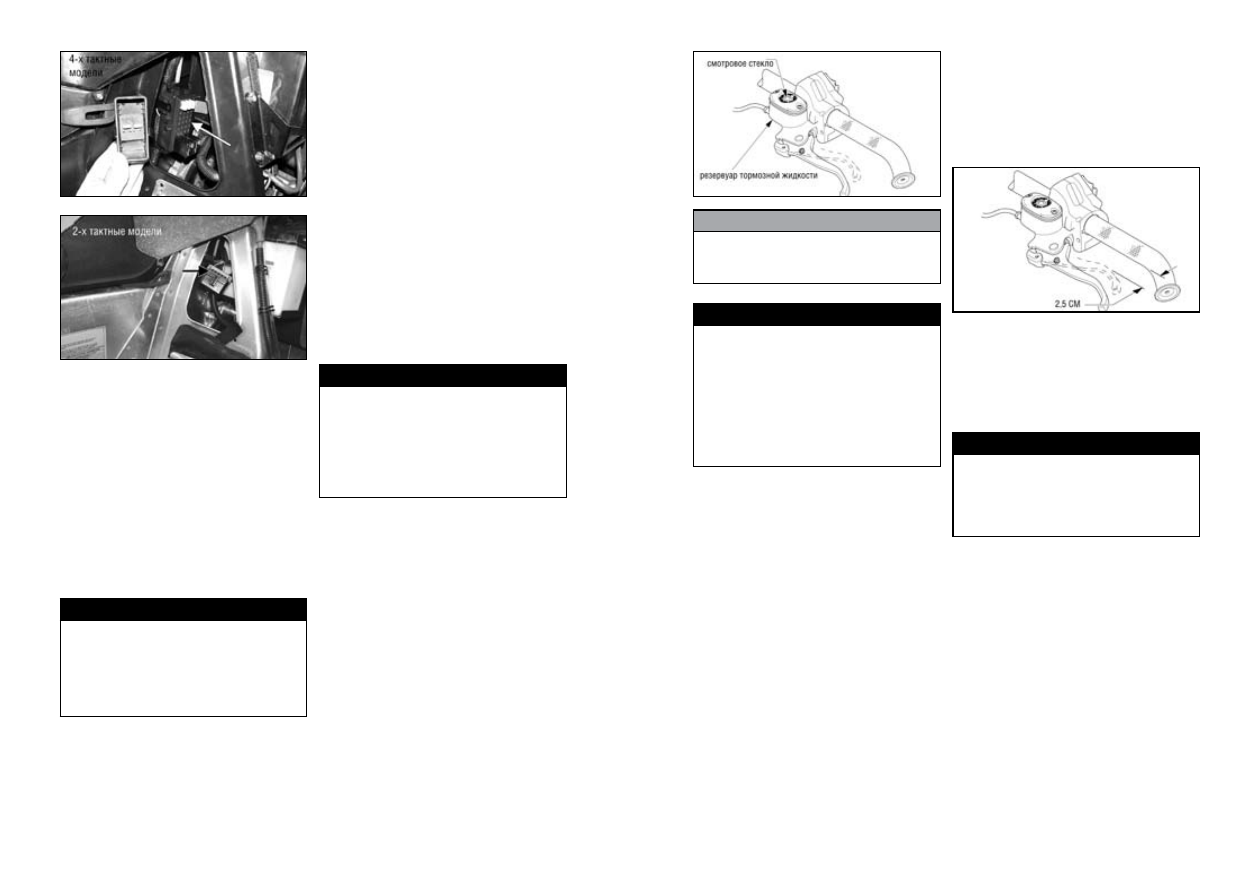

1. Откройте правую панель доступа, за-
тем на 4-тактных моделях снимите крыш-
ку панели предохранителей (находится
под батареей). На 2-тактных моделях от-
соедините разъем предохранителей.

ПРИМЕЧАНИЕ: на 4-тактных моделях за-
пасные предохранители находятся вну-
три панели предохранителей.

2 Удалите предохранитель.

3.  Посмотрите  через  прозрачный  край
предохранителя,  разорван  ли  метал-
лический  провод  внутри.  Если  это  так,
предохранитель  сгорел  и  его  необходи-
мо  заменить  на  новый  предохранитель
с  соответствующим  диапазоном  напря-
жения.

ПРЕДУПРЕЖДЕНИЕ

Всегда заменяйте предохранитель на
аналогичный (с таким же диапазоном на-
пряжений). Использование предохрани-
теля для более высоких напряжений мо-
жет привести к неисправности проводки
или пожару.

4. Установите на место крышку панели
предохранителей.

Даже после замены предохранителя он мо-
жет перегореть, если причина перегрузки не
была  определена.  Если  это  происходит,  от-
везите Ваш снегоход к официальному диле-
ру  Arctic  Cat  для  проведения  сервиса.  Если
снегоход  не  на  гарантии,  то  такой  сервис
проводится по желанию и за счет владельца.

ГИДРАВЛИЧЕСКАЯ ТОР-

МОЗНАЯ СИСТЕМА

Arctic  Cat  рекомендует  ежедневно  прове-
рять  тормозную  систему  (тормозной  рычаг,
резервуар тормозной жидкости, шланг, суп-
порт, колодки и тормозной диск) на наличие
течи,  износа  или  повреждений,  а  также  на
функциональность.  Также  каждый  раз  пе-
ред стартом необходимо проверять уровень
тормозной  жидкости.  Тормозная  жидкость
должна быть видима в смотровое стекло.

ПРЕДУПРЕЖДЕНИЕ

НЕ ИСПОЛЬЗУЙТЕ снегоход, если замок
тормозного  рычага  задействован,  или
если  любой  компонент  тормозной  си-
стемы поврежден, сношен или настроен
неправильно.  Эксплуатация  снегохода  с
неисправной тормозной системой может
привести к серьёзным травмам.

Проверка/добавление

тормозной жидкости

1. Через смотровое стекло резервуара
проверьте уровень тормозной жидкости.
Тормозная жидкость должна быть видна
в смотровое стекло.

ПРИМЕЧАНИЕ: если смотровое стекло
темного цвета, значит, в резервуаре на-
ходится достаточное количество тор-
мозной жидкости.

2.  Если  тормозная  жидкость  не  видна  в
смотровое  стекло,  снимите  крышку  ре-
зервуара  и  долейте  тормозную  жидкость,
рекомендуемую  Arctic  Cat,  пока  уровень
жидкости  не  достигнет  нужной  отметки.
Установите и закрепите крышку резервуа-
ра. Не допускайте попадание влаги в тор-
мозную систему.

ПРЕДОСТЕРЕЖЕНИЕ

Тормозная жидкость – высоко коррозион-
ное вещество. Не разливайте тормозную
жидкость на поверхность снегохода.

ПРЕДУПРЕЖДЕНИЕ

Не  переполняйте  резервуар  тормоз-
ной  жидкости,  иначе  это  приведет  к  ги-
дравлической  блокировке  системы.  Ис-
пользуйте  только  тормозную  жидкость,
рекомендуемую  Arctic  Cat.  Никогда  не
смешивайте  разные  типы  тормозных
жидкостей. Это может привести к отказу
тормоза и, в свою очередь, к травме или
даже к смерти.

Замена тормозной

жидкости

Тормозную жидкость необходимо заменять
регулярно, а также после каждого перегре-
ва  или  загрязнения  тормозной  жидкости.
Тормозную  жидкость  необходимо  менять
первый раз после обкатки  1000 км, далее
каждые 2500км или в конце сезона исполь-
зования. Отвезите Ваш снегоход к офици-
альному дилеру Arctic Cat для проведения
сервиса. Такой сервис проводится по жела-
нию и за счет владельца.

Проверка хода

тормозного рычага

Перед каждым использованием проверяй-
те ход тормозного рычага, выполняя следу-
ющее:

1. Полностью надавите на тормозной рычаг.

ПРИМЕЧАНИЕ: не дергайте тормозной
рычаг, так как это приведет к неточно-
сти показаний.

2. Измерьте расстояние между тормоз-
ным рычагом и рулем. Это расстояние
должно быть более 2,5 см.

3. Если это расстояние менее указанно-
го,  отвезите  Ваш  снегоход  к  официаль-
ному  дилеру  Arctic  Cat  для  проведения
сервиса.  Если  снегоход  не  на  гарантии,
то такой сервис проводится по желанию
и за счет владельца.

ПРЕДУПРЕЖДЕНИЕ

НЕ ИСПОЛЬЗУЙТЕ снегоход, если рас-
стояние между рычагом тормоза и рулем
менее 2,5 см. Это может привести к от-
казу тормоза и, в свою очередь, к серьёз-
ной травме.

Прокачка тормозной

системы

Если тормозной рычаг  при использовании
кажется  упругим,  возможно,  необходимо
прокачать  тормозную  систему.  Для  этого
выполните следующее:

ПРИМЕЧАНИЕ:  прокачка  тормозной  си-
стемы может быть выполнена владель-
цем снегохода при наличии соответству-
ющей  квалификации.  При  отсутствии
квалификации  отвезите  Ваш  снегоход
к  официальному  дилеру  Arctic  Cat  для
проведения сервиса. Такой сервис про-
водится  на  усмотрение  и  за  счет  вла-
дельца снегохода.

1. Снимите крышку резервуара и напол-
ните его тормозной жидкостью, рекомен-
дуемой Arctic Cat.

ПРЕДОСТЕРЕЖЕНИЕ

ПРЕДУПРЕЖДЕНИЕ

Используйте только тормозную жид-
кость, рекомендуемую Arctic Cat. Замена
тормозной жидкости может привести к
отказу тормоза.

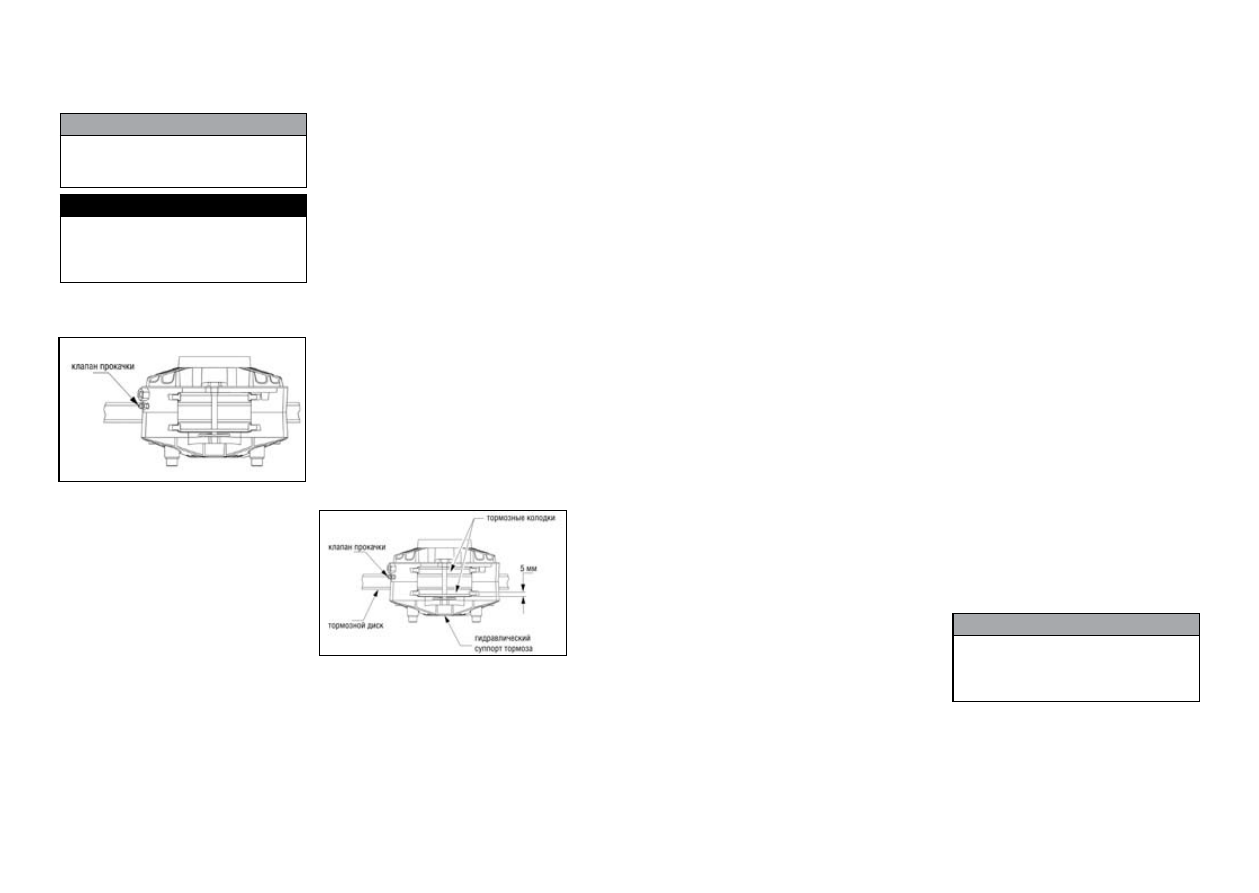

2. Направьте кусок гибкого шланга, иду-
щего от клапана прокачки, в контейнер.

3. Медленно нажмите на тормозной ры-
чаг и удерживайте его.  Откройте клапан
прокачки и спустите жидкость и воздух.
Когда  жидкость  перестанет  вытекать,
закройте  клапан,    отпустите  тормозной
рычаг.

4. Повторяйте шаг 3, пока тормозная
жидкость не будет вытекать без пузырь-
ков воздуха.

ПРИМЕЧАНИЕ: возможно, во время про-
качки будет необходимо повторно на-
полнить резервуар.

5.  Когда  в  тормозной  жидкости  больше
нет пузырьков воздуха и тормозной ры-
чаг  имеет  четкость  переключения  при
нажатии,  наполните  резервуар.  Затем
установите и закрепите крышку. Удалите
трубку из клапана прокачки.

Проверка/замена тор-

мозных колодок

Состояние тормозных колодок необходимо
проверять ежедневно и заменять их при
износе или повреждении. Для проверки и
замены тормозных колодок выполните сле-
дующее:

ПРИМЕЧАНИЕ: тормозные колодки мо-
гут быть заменены владельцем снегохо-
да при наличии соответствующей квали-
фикации. При отсутствии квалификации
отвезите Ваш снегоход к официальному
дилеру Arctic Cat для проведения сер-
виса. Такой сервис проводится на усмо-
трение и за счет владельца снегохода.

ПРИМЕЧАНИЕ:  при  установке  новых
тормозных  колодок  всегда  устанавли-
вайте  комплект  колодок.  Никогда  не
устанавливайте  только  одну  колодку
или колодки, которые использовались в
другом снегоходе.

1. Измерьте толщину обеих колодок.
Толщина должна быть более 5 мм. Если
толщина тормозных колодок менее ука-
занной, замените обе колодки.

2. Снимите зажим, крепящий тормозные
колодки к суппорту.

3.  Снимите  крышку  резервуара  тормоз-
ной  жидкости;  затем  удалите  большую
часть  тормозной  жидкости  из  резервуа-
ра. Установите крышку.

ПРИМЕЧАНИЕ:  эта  процедура  освобо-
дит пространство для жидкости из суп-
порта,  когда  поршни  вдавлены  в  суп-
порт  для  установки  новых  тормозных
колодок. Установка крышки предотвра-
тит пролив жидкости.

4. При помощи плоскогубцев достаньте
одну тормозную колодку из суппорта.

ПРИМЕЧАНИЕ: замена одной колодки
за один раз предотвратит выпадение
поршня из суппорта.

5. При помощи плоской отвёртки мед-
ленно и осторожно затолкните поршень
в суппорт.

6. Разместите новые тормозные колодки
в суппорте.

7. Повторите шаги 4-6 для другой колод-
ки; затем закрепите колодки при помощи
зажима.

8. Снимите крышку резервуара и удали-
те остаток жидкости. Затем наполните
резервуар новой жидкостью и установи-
те крышку.

9. Потяните тормозной рычаг для про-
верки правильного расположения тор-
мозных колодок. Затем отпустите его.

10. Снимите крышку резервуара и на-
полните его жидкостью до нужной отмет-
ки, затем установите крышку.

ПРИМЕЧАНИЕ:  после  установки  тор-
мозных  колодок  необходимо  провести
обкатку.  Медленно  водите  снегоход  и
несколько  раз  надавите  на  тормозной
рычаг  для  разогрева  тормозных  коло-
док. Затем дайте им остыть. Эта проце-
дура стабилизирует материал колодок и
продлевает срок службы колодок.

РЕМЕНЬ ВАРИАТОРА

Ремень  вариатора  передаёт  мощность  от
ведущего  вариатора  к  ведомому  вариато-
ру. Если ремень изношен, имеет трещины
или  растянут,  снегоход  не  сможет  разви-
вать свою максимальную мощность , в та-
ком случае  ремень необходимо заменить.
Периодические проверки (как минимум раз
в  месяц  при  нормальном  использовании)
являются очень важным условием.

1. Измерьте внешнюю длину окружности
ремня вариатора. Эта окружность долж-
на находиться в рекомендуемых преде-
лах.

2. Измерьте внешнюю ширину ремня ва-
риатора. Эта ширина должна находиться
в рекомендуемых пределах.

3. Проверьте ремень на наличие трещин,
повреждений и пр.

Если хотя бы одно из условий не соблю-
дено, замените ремень.

ПРИМЕЧАНИЕ:  ремень вариатора необ-
ходимо покупать у официального диле-
ра Arctic Cat, так как именно эти ремни
соответствуют  спецификации  снегохо-
дов. Ремни вариатора других фирм мо-
гут быть худшего качества и привести к
потере  мощности  двигателя  или  к  пре-
ждевременному износу ремня.

ПРЕДОСТЕРЕЖЕНИЕ

Никогда не запускайте двигатель без
ремня вариатора. Это может привести к
серьёзной поломке двигателя и отказу
вариаторов.

Перед  запуском  снегохода  при  очень  низ-
кой температуре необходимо снять  ремень
вариатора и нагреть его до комнатной тем-
пературы.  После  нагрева  установите  ре-
мень вариатора на двигатель.

Ремни  вариатора    имеют  период  обкатки,
который составляет примерно 30-40км. По-
сле установки нового ремня вариатора  ез-
дите первые 30-40 км при дросселе, откры-
том на 1/2 или менее. Это позволит ремню
получить  максимальную  эластичность  и
продлит срок его эксплуатации.

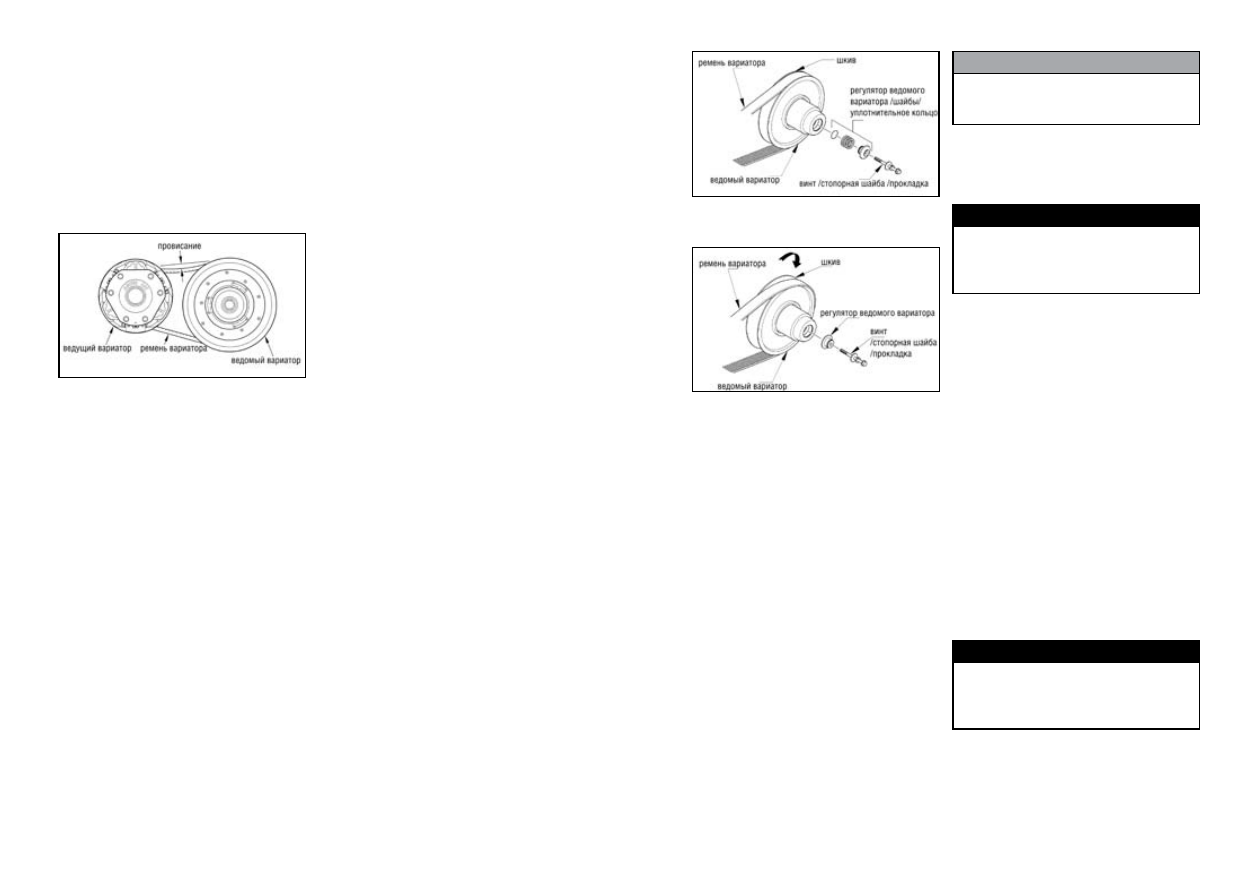

Проверка/настройка

соосности ремня

вариатора

Ремень  вариатора    должен  быть  натянут
между  ведущим  вариатором  и  ведомым
вариатором.    Для  проверки  провисания
ремня выполните следующее.

1. Разместите прямоугольную линейку
на верхней плоскости ремня вариатора.
Линейка должна расположиться на верх-
них плоскостях вариаторов.

ПРИМЕЧАНИЕ: убедитесь, что ремень
полностью одет на ведомый вариатор.

2. При помощи линейки, расположенной
между вариаторов, надавите на ремень и
отметьте величину провисания ремня.Про-
висание должно находиться в пределах 28-
32мм.

3. Если провисание больше, вам необходи-
мо натянуть ремень вариатора. Для натя-
жения необходимо снять ведомый вариа-
тор и при помощи удаления и добавления
регулировочных шайб отрегулировать пра-
вильное натяжение.

ПРИМЕЧАНИЕ:  добавление  регулиро-
вочных  шайб  в  ведомый  вариатор  уве-
личит натяжение ремня, удаление регу-
лировочных шайб уменьшит натяжение
ремня.  Регулировочные  шайбы  можно
приобрести  у  официального  дилера
Arctic  Cat  (№  0648-714)  –  0,090  дюйма
–  одна  такая  шайба  включена  в  набор
инструментов,  также  доступны  шайбы
(№0648-715) – 0,030 дюйма и (№0648-716)
– 0,060 дюйма.

ПРИМЕЧАНИЕ:

удаление/добавление

регулировочных  шайб  может  быть  вы-
полнено  владельцем  снегохода  при  на-
личии соответствующей квалификации.
При отсутствии квалификации отвезите
Ваш  снегоход  к  официальному  дилеру
Arctic  Cat  для  проведения  сервиса.  Та-
кой сервис проводится на усмотрение и
за счет владельца снегохода.

Снятие ремня вариатора

ПРИМЕЧАНИЕ:  снятие  ремня  вариато-
ра  может быть выполнено владельцем
снегохода  при  наличии  соответству-
ющей  квалификации.  При  отсутствии
квалификации  отвезите  Ваш  снегоход
к  официальному  дилеру  Arctic  Cat  для
проведения сервиса. Такой сервис про-
водится  на  усмотрение  и  за  счет  вла-
дельца снегохода.

1. Поверните ключ зажигания в положе-
ние ВЫКЛЮЧЕНО и подождите, пока все
движущиеся части остановятся.

2. Установите замок тормозного рычага.

3. Откройте левую панель доступа; сни-
мите кожух защиты ремня вариатора.

4. Открутите винт ведомого вариатора и
вытащите регулятор вариатора.

ПРИМЕЧАНИЕ: убедитесь, что шайбы и
уплотнительное кольцо не сняты с регу-
лятора.

5. Выкрутите винт с регулятора, развер-
ните его и вставьте в него винт.

6. Закрутите винт с перевернутым регу-
лятором в ведомый вариатор; затем за-
тяните винт, пока тарелки вариатора не
раздвинутся и это позволит снять ремень
вариатора.

ПРИМЕЧАНИЕ: перед установкой ремня
вариатора очистите тарелки вариатора
при помощи подходящего растворителя.

7. Снимайте ремень сначала с ведомого
вариатора, а затем с ведущего вариато-
ра.

Установка ремня

вариатора

1. Расположите ремень вариатора (так,
чтобы можно было прочесть номер) меж-
ду тарелками ведущего вариатора, а за-
тем заведите ремень между тарелками
ведомого вариатора.

2. Затем опять выкрутите  регулятор ве-
домого  вариатора  и  переверните  его  в
рабочее  положение;  затем  установите
винт  в  регулятор  и  затяните  винт  с  мо-
ментом затяжки 4,5 кг/м.

ПРЕДОСТЕРЕЖЕНИЕ

Не используйте резьбовой клей для вин-
та ведомого шкива, это может привести к
повреждению компонента.

3. Установите защитный кожух ремня ва-
риатора; затем закройте левую панель
доступа.

ПРЕДУПРЕЖДЕНИЕ

Никогда не используйте снегоход, если
защитный кожух ремня вариатора и па-
нель доступа не установлены на место и
не закреплены.

4. Отпустите замок тормозного рычага.

НАТЯЖЕНИЕ ГУСЕНИЦЫ

Натяжение гусеницы оказывает непосред-
ственное влияние на мощность снегохода.
Если  гусеница    слишком  ослаблена,  она
может соскочить, что приведет к преждев-
ременному  износу,  и  может  цепляться  за
направляющие  колеса.  При  чрезмерном
ослаблении натяжения гусеницы направля-
ющие  колеса  могут  соскочить с гусеницы,
что  может  привести  к  заклиниванию  гусе-
ницы.  Arctic  Cat  рекомендует  ежедневно
проверять  натяжение  гусеницы  в  первые
1000 км  пробега и далее каждую неделю.
Во  время  обкатки  гусеница  растянется  и
станет  на  место.  Провисание  гусеницы
должно находиться в рекомендуемом пре-
деле.

ПРЕДУПРЕЖДЕНИЕ

Необходимо поддерживать рекомен-
дуемую величину провисания гусеницы.
Чрезмерно ослабленная гусеница может
привести к травме.

содержание .. 5 6 7 8 ..
