Снегоходы Bearcat 570. Руководство - часть 6

системы, возможно возникновение утечки
топлива. Не производите данный сервис
вблизи открытого огня, в местах выполне-
ния сварных работ, не курите вблизи техни-
ки и т.д. Также перед хранением необходи-
мо добавлять стабилизатор топлива Arctic
Cat Fuel Stabilizer (№ 0436-907).

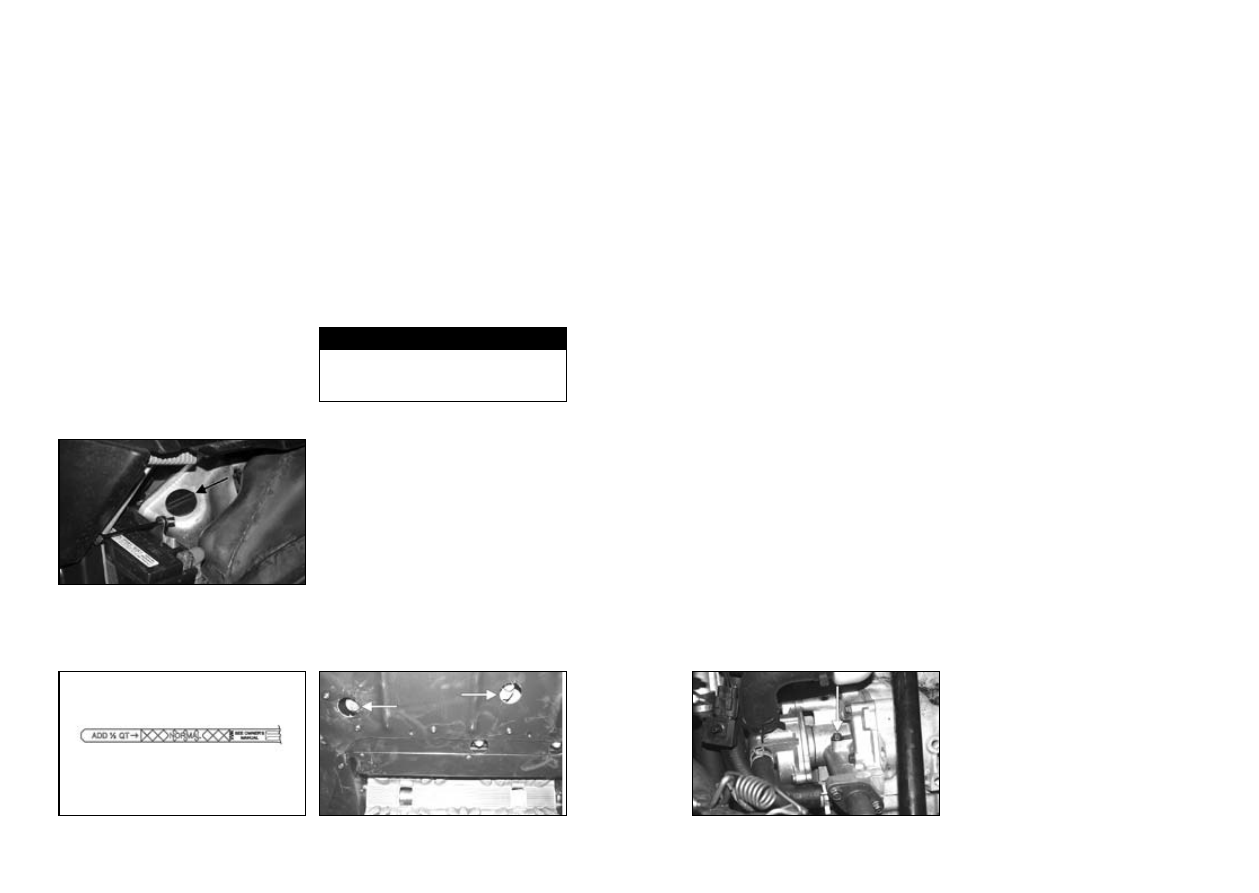

ПРОВЕРКА УРОВНЯ

МАСЛА ДВИГАТЕЛЯ

(4-х тактной модели

1100 см3)

1.  Поставьте  снегоход  на  ровную  по-
верхность;  затем  запустите  двигатель
и  прогрейте  его  в  течение  5-10  минут,
или, если снегоход был в эксплуатации,
оставьте  двигатель  работать  на  холо-
стом ходу на протяжении 30 секунд.

ПРИМЕЧАНИЕ: во время этой процеду-
ры снегоход должен стоять на ровной
поверхности.

2. Выключите двигатель; затем достань-
те щуп для измерения уровня масла из
резервуара. Вытрите щуп начисто.

3.  Вставьте  щуп  для  измерения  уровня
масла  в  резервуар  и  вытащите  его.  По-
смотрите  на  отметку  уровня  на  щупе.
Уровень масла должен быть посередине
или вверху отметки NORMAL.

ПРИМЕЧАНИЕ: для получения точной
отметки уровня масла не вкручивайте
щуп в резервуар.

4. Если при соблюдении шага 1 уровень
масла был на уровне или ниже отметки
ADD (добавить), добавьте 1/2 количества
рекомендуемого масла.

ПРИМЕЧАНИЕ: будьте внимательны и не на-
ливайте слишком много масла в резервуар.

5. Повторите шаги 3-4, пока уровень масла не
достигнет рекомендуемой отметки на щупе.

ЗАМЕНА МАСЛА

ДВИГАТЕЛЯ/ФИЛЬТРА

(в 4-х тактных моделях

1100 см3)

ПРЕДУПРЕЖДЕНИЕ

Будьте осторожны при откручивании го-
рячей сливной пробки руками. Это может
привести к ожогу.

ПРИМЕЧАНИЕ: утилизируйте или ис-
пользуйте по назначению отработанное
моторное масло.

1. Используя нож, удалите пробку ниж-
ней защиты.

2.  Поставьте  снегоход  на  ровную  по-
верхность;  затем  запустите  двигатель
и  прогрейте  его  в  течение  5-10минут,
или, если снегоход был в эксплуатации,
оставьте  двигатель  работать  на  холо-
стом ходу на протяжении 30 секунд.

3. Заглушите двигатель; затем размести-
те емкости для отработанного масла под
обеими сливными пробками (картера и
масляного резервуара).

4. Удалите сливные пробки и дайте мас-
лу полностью стечь.

ПРИМЕЧАНИЕ: в этот момент удалите
фильтр из масляного резервуара для
того, чтобы масло полностью стекло.

5. После того, как масло полностью стек-
ло, установите масляный фильтр, слив-
ные пробки, прокладки и закрутите с
моментом 2 кг/м.

ПРИМЕЧАНИЕ:  всегда  устанавливай-
те  новые  прокладки  Oil  pan  drain  plug
gasket  (№  3402-011)  и  новое  уплотни-
тельное  кольцо  для  сливной  пробки
Reservoir  drain  plug  o-ring  (№  1670-926)
при замене масла.

6. Установите новую пробку нижней защиты.

7. Используя ключ для масляного филь-
тра Oil filter wrench (№ 0644-389), ослабь-
те (но не снимайте) масляный фильтр
и дайте маслу стечь из фильтра; затем
снимите фильтр.

8. Нанесите тонкий слой свежего мотор-
ного масла на уплотнитель нового мас-
ляного фильтра.

9.  Установите  новый  масляный  фильтр,
закручивая  фильтр  руками,  пока  уплот-
нитель  не  коснётся  поверхности  масля-
ного фильтра; затем затяните масляный
фильтр с моментом 2 кг/м.

10. Налейте 2,9 л рекомендуемого мо-
торного масла в масляный резервуар.

11. Откройте воздушный болт, располо-
женный на масляном насосе (под расши-
рительным бачком) для выпуска воздуха
из масляного шланга.

ПРИМЕЧАНИЕ: когда воздух больше не
выходит из отверстия масляного насо-
са, затяните болт с моментом 1 кг/м.

12.  Не  запуская  двигатель,  установите
рычаг  выключателя  аварийной  останов-
ки  в  положение  RUN  и  ключ  зажигания
в  положение  ВКЛЮЧИТЬ.  После  этого
должен  загореться  предупреждающий
индикатор давления масла.

ПРИМЕЧАНИЕ: если предупреждающий
индикатор не загорелся, отвезите Ваш
снегоход к официальному дилеру Arctic
Cat для проведения сервиса. Такой сер-
вис проводится на усмотрение и за счет
владельца снегохода.

13.  Если  предупреждающий  индикатор
загорелся (шаг 12), запустите двигатель.
Предупреждающий  индикатор  должен
исчезнуть  в  течение  пяти  секунд.  Если
это произошло, переходите к шагу 14.

ПРИМЕЧАНИЕ:  если  предупреждающий
индикатор  не  исчез,  выключите  дви-
гатель  и  повторите  шаг  11;  затем  по-
верните  ключ  зажигания  в  положение
ВКЛЮЧЕНО  и  повторите  шаг  13.  Если
предупреждающий индикатор не исчез,
отвезите Ваш снегоход к официальному
дилеру  Arctic  Cat  для  проведения  сер-
виса. Такой сервис проводится на усмо-
трение и за счет владельца снегохода.

14. Выключите двигатель и налейте оста-
ток 0,9 л рекомендуемого масла в мас-
ляный резервуар; затем переходите к
подразделу Проверка уровня моторного
масла (4-х тактные модели 1100 см3) для
проверки и завершения процедуры.

УРОВЕНЬ ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ

ПРИМЕЧАНИЕ: используйте качествен-
ный автомобильный антифриз на осно-
ве этиленгликоля.

4-х тактный двигатель

1100 см3

ПРИМЕЧАНИЕ: всегда проверяйте уро-
вень охлаждающей жидкости при хо-
лодном двигателе.

ПРИМЕЧАНИЕ: для этой процедуры не-
обходимо снять капот.

Найдите отметку FULL COLD (полный/хо-
лодный ) на расширительном бачке охлаж-
дающей жидкости (расположен в переднем
отделении двигателя под опорой капота).

Если уровень охлаждающей жидкости
ниже этой отметки, долейте антифриз до
этой отметки.

ПРЕДОСТЕРЕЖЕНИЕ

После  эксплуатации  снегохода  первые
5-10  минут  остановите  двигатель,  дайте
ему  остыть  и  проверьте  уровень  анти-
фриза. Долейте антифриз при необходи-
мости.

НАСТРОЙКА

КАРБЮРАТОРА

На  заводе  карбюраторы  калибруются  для
средних условий эксплуатации. Тем не ме-
нее,  высота,  температура  и  общий  износ
могут  потребовать  некоторых  настроек
карбюратора.

Убедитесь, что Вы используете правиль-
ные главные жиклеры карбюратора для
рабочей  температуры,  высоты  и  типа
бензина (см. подраздел Выбор главных
жиклеров  карбюратора).  Поскольку  на-
стройки  карбюратора  имеют  прямое  вли-
яние  на  эффективную  работу  двигателя,
Arctic  Cat  рекомендует  выполнять  все  из-
менения внутренней калибровки карбюра-
тора и синхронизацию клапана плунжера у
официального  дилера  Arctic  Cat.  В  любом
случае,  четыре  внешние  настройки  могут
быть  выполнены  самим  потребителем  на
любом карбюраторе.

Эти настройки включают регулировку тро-
са подсоса, синхронизацию клапана плун-
жера, а также корректировки винта подачи
воздуха и винта холостого хода.

ПРИМЕЧАНИЕ:  настройки  карбюратора
и  смена  главных  жиклеров  может  быть
выполнена  владельцем  снегохода  при
наличии  соответствующей  квалифика-
ции. При отсутствии квалификации отве-
зите Ваш снегоход к официальному ди-
леру Arctic Cat для проведения сервиса.
Такой сервис проводится на усмотрение
и за счет владельца снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что такие настройки/синхро-
низации выполнены на всех карбюрато-
рах.

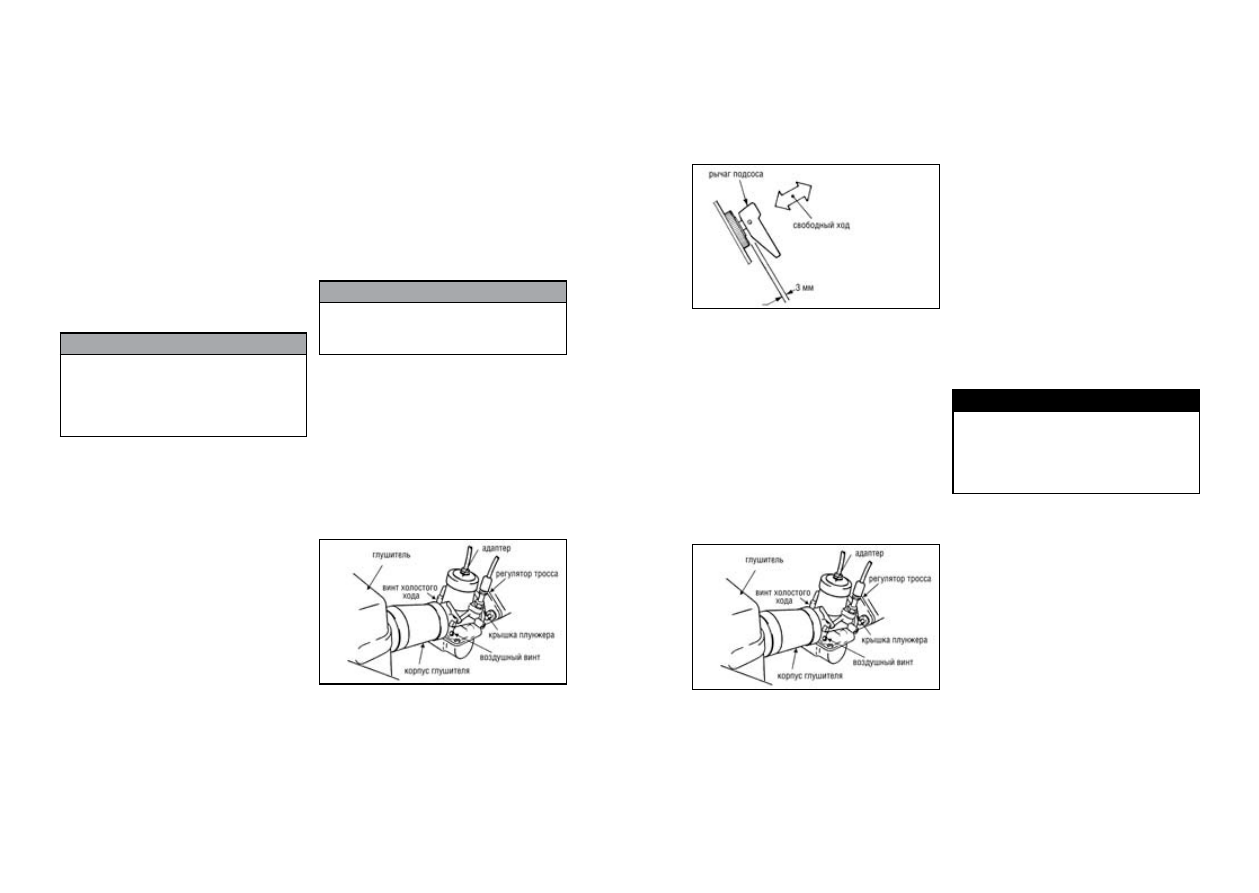

Регулировка

троса подсоса

1. Убедитесь, что ключ зажигания повер-
нут в положение ВЫКЛЮЧИТЬ и замок
тормозного рычага задействован.

2. Ослабьте гайку крепления регулятора
троса. Вращайте регулятор троса по ча-
совой стрелке, пока он не достигнет ла-
тунной крышки плунжера.

3.  Медленно  поверните  регулятор  троса
против  часовой  стрелки,  одновременно
проверяя  свободный  ход  рычага  под-
соса.  Как  только  свободный  ход  будет
удален,  остановите  поворот  регулятора
троса.

4.  Удалив люфт с рычага, медленно вра-
щайте регулятор троса по часовой стрел-
ке,  одновременно  проверяя  свободный
ход  рычага  подсоса.  Корректируйте,
пока не достигнете зазора в 3 мм между
краем рычага и корпусом. Надежно затя-
ните контргайку регулятора.

ПРИМЕЧАНИЕ: если трос подсоса кар-
бюратора отрегулирован слишком туго,
то двигатель на холостом ходу будет ра-
ботать только на одном цилиндре.

Синхронизация клапана

плунжера

1. Удалите корпус глушителя воздухоза-
борника для доступа к входным отвер-
стиям.

2. Вращайте винт холостого хода против
часовой стрелки, пока всё растяжение
пружины не будет удалено.

3.    Ослабляйте  контргайку,  крепящую
адаптер  троса  газа;  затем  вращайте
адаптер троса по часовой стрелке, пока
основание не окажется в отверстии  кла-
пана плунжера.

4. Вращайте адаптер каждого карбюра-
тора против часовой стрелки, пока не по-
явится легкое движение клапана вверх.

5. Убедитесь, что клапаны начинают от-
крываться одновременно, положив боль-
шой палец на клапаны, затем легонько
нажмите на рычаг газа.

ПРИМЕЧАНИЕ:  если  один  из  клапанов
плунжера открывается быстрее других,
поверните  адаптер  на  этом  клапане  по
часовой  стрелке  для  синхронизации
клапанов. Проверьте, повторяя шаги 2-5.

6. После синхронизации клапана плунжера
затяните  контргайки  адаптера.  Закройте
крышки  адаптеров  кабелей  дроссельных
заслонок.

ПРИМЕЧАНИЕ: рычаг газа на всех моде-
лях должен иметь свободный ход.

ПРЕДУПРЕЖДЕНИЕ

Убедитесь,  что  контргайки  адаптера  за-
тянуты  надежно.  В  противном  случае
регулятор  может  открутиться  и  клапан
плунжера не сможет возвратиться в пол-
ностью закрытое положение.

7. На каждом карбюраторе вращайте
винт холостого хода по часовой стрелке,
пока он не коснётся клапана.

8. Надавите на рычаг газа до полностью
нажатого положения; затем поверните
каждый винт холостого хода по часовой
стрелке на два полных оборота. Отпусти-
те рычаг газа.

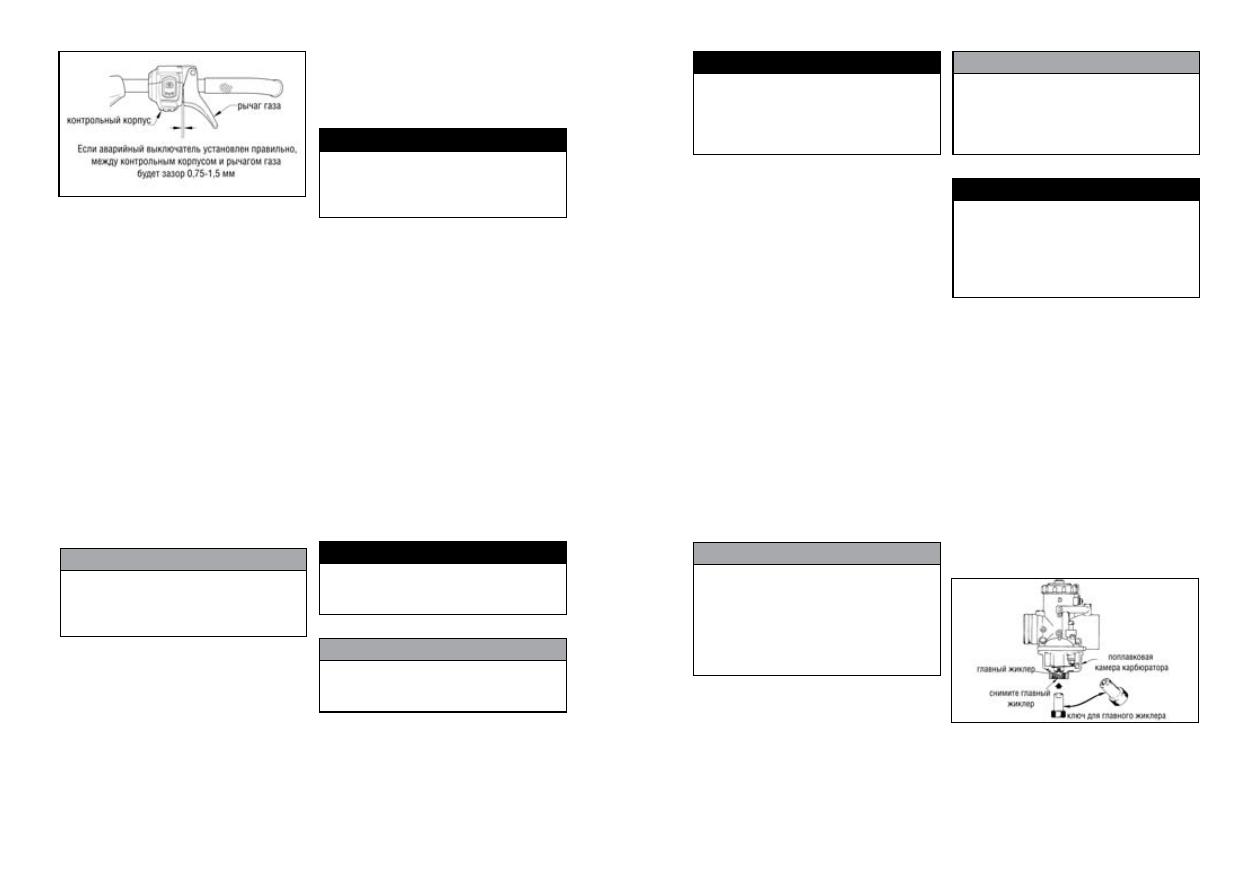

ПРИМЕЧАНИЕ: между рычагом газа и
контрольным корпусом должен быть за-
зор 0,75-1,5 мм.

9  В этот момент свободный ход рычага
газа должен составлять 0,75-1,5 мм. При
отсутствии  этого  зазора  аварийные  вы-
ключатели  дросселя  не  будут  функцио-
нировать должным образом и двигатель
будет оставаться в холостом режиме.

ПРИМЕЧАНИЕ: если зазор троса газа не-
правильный, поверните каждый адаптер
для  достижения  рекомендуемого  зазо-
ра.  Каждый  клапан  плунжера  должен
находиться  напротив  края  винта  холо-
стого хода.

ПРИМЕЧАНИЕ:  если  зазор  троса  газа
неправильный,  то  аварийные  выключа-
тели  карбюратора  будут  срабатывать
преждевременно  и  двигатель  не  будет
запускаться.

Корректировка винта

подачи воздуха и винта

холостого хода

1. Осторожно закрутите винт подачи
воздуха по часовой стрелке, сосчитав ко-
личество поворотов, пока винт не встанет
на место.

ПРЕДОСТЕРЕЖЕНИЕ

Не давите на винт подачи воздуха при
вращении по часовой стрелке; это при-
ведет к повреждению наконечника иглы
воздушного винта.

2. Откручивайте винт подачи воздуха
против часовой стрелки на нужное коли-
чество оборотов ± 1/4 поворота от уста-
новленного положения.

3. Установите корпусы глушителей вхо-
дящего воздуха, обратите внимание на
правильность установки – глушители не
должны препятствовать потоку воздуха.

4. Установив снегоход на стенд безопас-
ности, запустите двигатель, установите
замок тормозного рычага и прогрейте
двигатель.

ПРЕДУПРЕЖДЕНИЕ

НЕ  СТОЙТЕ  за  снегоходом  или  возле
вращающейся  гусеницы.  НИКОГДА  не
развивайте  высокую  скорость  при  под-
нятой гусенице.

ПРИМЕЧАНИЕ:  выполняйте  настройки
холостого  хода  двигателя  только  при
достижении  двигателем  рабочей  тем-
пературы.  Поскольку  винты  холостого
хода  не  настроены  точно,  может  пона-
добиться легкое давление на рычаг газа
для  поддержания  работы  двигателя.
Прогрейте  двигатель  в  течение  2-3  ми-
нут.

5. После того, как двигатель прогрелся,
отрегулируйте винт подачи воздуха (оди-
наково) и винты холостого хода (одина-
ково) для мягкой работы двигателя.

ПРИМЕЧАНИЕ:  количество  оборотов
для  холостого  режима  работы  двигате-
ля  составляет  приблизительно  1500  об/
мин.

ПРЕДУПРЕЖДЕНИЕ

При отсутствии тахометра будьте внима-
тельны и не настраивайте скорость холо-
стого хода слишком высоко.

ПРЕДОСТЕРЕЖЕНИЕ

Очень важно, чтобы винты подачи возду-
ха и винты холостого хода были настрое-
ны одинаково.

6. Проверьте рычаг газа, нажав и отпу-
стив его несколько раз подряд. Рычаг
должен возвращаться в нейтральное по-
ложение быстро и полностью.

ПРЕДУПРЕЖДЕНИЕ

НЕ эксплуатируйте снегоход, если любой
из компонентов дроссельной системы
повреждён, изношен или неправильно
настроен. В противном случае это может
привести к серьёзным травмам.

ВЫБОР ГЛАВНЫХ

ЖИКЛЕРОВ КАРБЮРАТОРА

Высота,  температура  и  использование  ок-
сигенированого  бензина  оказывают  вли-
яние  на  карбюратор  и  общую  мощность
двигателя. Главные жиклеры карбюратора
должны  меняться  в  зависимости  от  рабо-
чей  высоты,  использования  оксигенирова-
ного  бензина  и  температуры.    При  повы-
шении  температуры  окружающей  среды
или  при  эксплуатировании  снегохода  на
более  высокой  высоте  главные  жиклеры
необходимо  заменить  на  более  бедные.
Возможно,  необходимо  заменить  главные
жиклеры  оригинального  оборудования  (в
зависимости от того, какой тип бензина Вы
используете,  рабочей  температуры,  высо-
ты). Схема выбора главных жиклеров нахо-
дится под капотом снегохода. При выборе
главного  жиклера  лучше  выбирать  более
насыщенный жиклер, чем менее насыщен-
ный. Для замены главных жиклеров карбю-
ратора выполните следующее:

ПРЕДОСТЕРЕЖЕНИЕ

Используйте  только  главные  жиклеры
GENUINE  Mikuni  brass.  При  использова-
нии  оксигенированого  бензина  (до  10%
этанола или до 15% МТБЭ) главный жи-
клер карбюратора должен быть на поря-
док больше, чем главный жиклер, требу-
емый для неэтилированного бензина.

ПРИМЕЧАНИЕ:  главные  жиклеры  кар-
бюратора  могут  быть  заменены  вла-
дельцем  снегохода  при  наличии  со-
ответствующей

квалификации.

При

отсутствии квалификации отвезите Ваш
снегоход к официальному дилеру Arctic
Cat для проведения сервиса. Такой сер-
вис проводится на усмотрение и за счет
владельца снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Неправильный выбор главного жиклёра
может привести к серьёзным поломкам
двигателя. Поломки двигателя в результа-
те использования неправильного жиклёра
не подлежит гарантийному ремонту.

ПРЕДУПРЕЖДЕНИЕ

При  проведении  обслуживания  топлив-
ной  системы  возможны  возникновения
утечки топлива. Не производите данный
сервис вблизи открытого огня, в местах
выполнения  сварных  работ,  не  курите
вблизи техники и т.д.

1. Ослабьте крепление каждого карбю-
ратора и вытащите каждый карбюратор
из корпуса.

2.  Снимите  каждую  сливную  пробку  и
уплотнительное  кольцо  из  поплавковой
камеры  карбюратора  и  слейте  топливо
в маленький контейнер или специальные
полотенца.

3.  При  помощи  ключа  для  главного  жи-
клера (из набора инструментов) открути-
те главный жиклер из каждого карбюра-
тора.  Обратите  внимание  на  прокладку.
Установите  новый  главный  жиклер  и
имеющуюся прокладку. Плотно затяните
главный жиклер.

4. Установите каждую сливную пробку и
уплотнительное кольцо; плотно затяните
их.

5. Установите и закрепите карбюраторы.

СВЕЧИ ЗАЖИГАНИЯ

(4-х тактной модели

1100 см3)

ПРИМЕЧАНИЕ: если необходимо за-
менить свечи зажигания, отвезите Ваш
снегоход к официальному дилеру Arctic
Cat для проведения сервиса. Такой сер-
вис проводится на усмотрение и за счет
владельца снегохода.

СВЕЧИ ЗАЖИГАНИЯ

(2-тактные модели)

ПРИМЕЧАНИЕ: всегда используйте реко-
мендуемые свечи зажигания для двига-
теля. Смотри таблицу спецификаций для
определения правильного зазора свечей.

Различные рельефные условия при эксплу-
атации могут потребовать установку свечей
с различным тепловым диапазоном. Напри-
мер, поездка по пересечённой местности
требует свечи зажигания с более низким
температурным диапазоном, чем движение
на малой скорости, для которого необходи-
мы свечи с большим диапазоном нагрева.

Замена свечей зажигания

(модели Bearcat 570/570 XT

/T-Series)

1. Открутите два болта, крепящих кон-
соль и скобу передней фары.

2. Поднимите дальний конец консоли и
отсоедините разъем консоли.

3. Снимите колпачки со свечей.

4. С помощью свечного ключа выверните
свечи.

5. Установите новые свечи и закрутите
их вручную.

6. Закрутите свечи зажигания с момен-
том затяжки 2,5-2,8кг/м, затем установи-
те колпачки.

7. Установите консоль на место на осно-
вание передней фары, слегка приподняв
задний край. Затем присоедините разъ-
ем консоли.

8. Опустите дальний край консоли на ме-
сто; затем установите крепящие винты.
Затяните их прочно.

Проверка свечей

зажигания (2-тактные

модели)

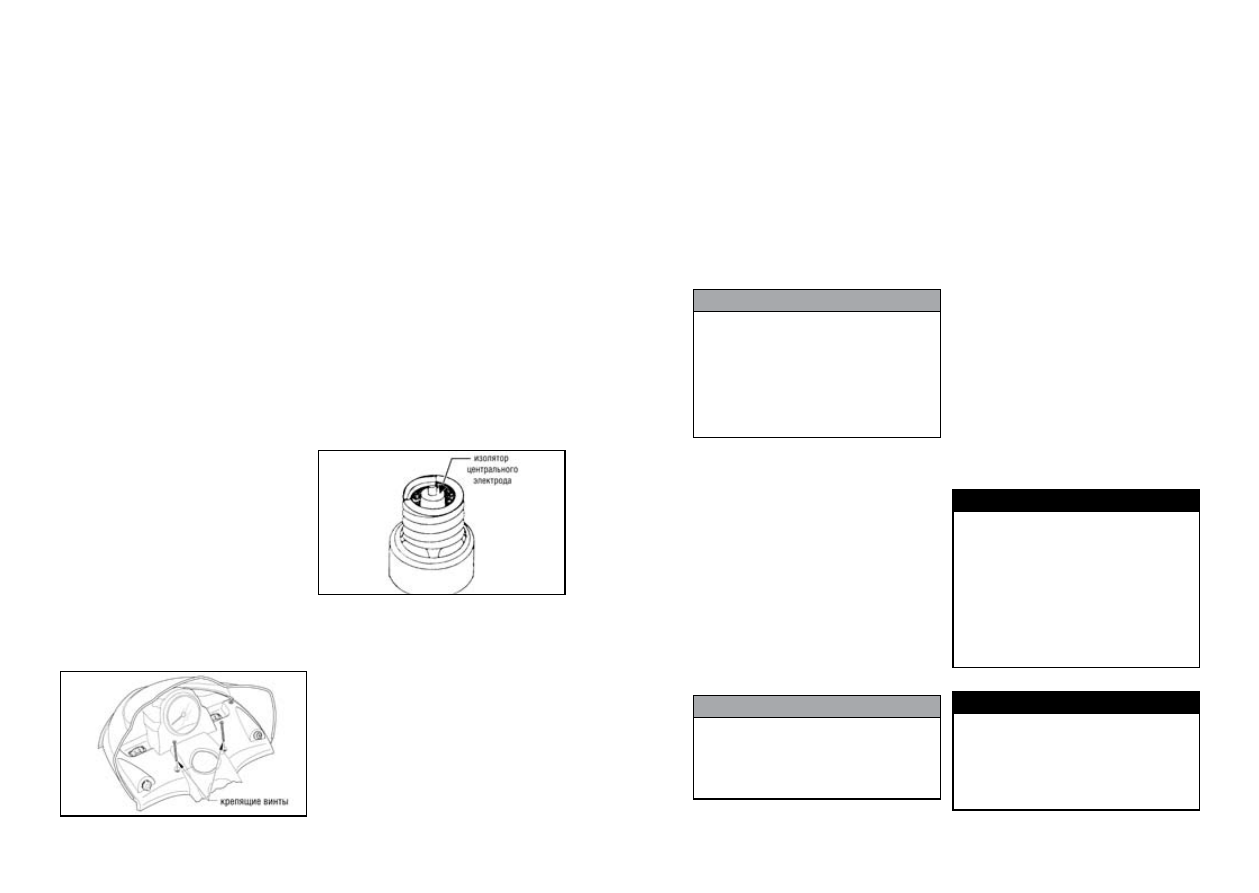

Для того, чтобы проверить, имеют ли ис-
пользуемые свечи зажигания необходимый
диапазон нагрева (после использования
снегохода в нормальных условиях), сними-
те свечи зажигания и проверьте состояние
изолятора центрального электрода каждой
свечи зажигания.

А. ЖЕЛТО-КОРИЧНЕВЫЙ или СВЕТЛО-
КОРИЧНЕВЫЙ цвет изолятора указывает
на правильный диапазон нагрева свечей.

Б. СВЕТЛО-СЕРЫЙ или БЕЛЫЙ цвет изо-
лятора указывает на перегрев двигателя.
Это вызвано использованием свечей с
очень высоким диапазоном нагрева.

В. ЧЁРНЫЙ цвет изолятора указывает на
то, что топливо в камере сгорания сгора-
ет не полностью. Это вызвано чрезмер-
ным количеством масла или свечами с
низким диапазоном нагрева.

ПРИМЕЧАНИЕ:  если  изоляторы  цен-
трального электрода светло-серого, бе-
лого  или  черного  цветов,  но  настройки
карбюратора  (на  карбюраторных  моде-
лях),  синхронизация  впрыска  топлива
и  время  зажигания  правильны,  необ-
ходимо  установить  свечи  зажигания  с
другим диапазоном нагрева. Подробную
информацию о свечах зажигания Вы мо-
жете  получить  у  официального  дилера
Arctic Cat. Проконсультируйтесь у диле-
ра перед заменой свечей зажигания, так
как  неподходящие  свечи    могут  приве-
сти к потере мощности двигателя или к
его поломке.

ПРЕДОСТЕРЕЖЕНИЕ

Если  свеча  зажигания  светло-серого,
белого или черного цвета, а другая све-
ча  имеет  желто-коричневый  или  корич-
невый  цвет,  отвезите  Ваш  снегоход  к
официальному    дилеру  Arctic  Cat  для
проведения  сервиса.  Такой  сервис  про-
водится по желанию и за счет владельца
снегохода.

ПРОВЕРКА/РЕГУЛИРОВ-

КА ЗАЗОРА КЛАПАНОВ

(4-х тактные модели

1100 см3)

После обкатки двигателя и пробега 1000км,
а также после каждых 5000 км пробега или
раз в год перед длительным хранением не-
обходимо проверять и регулировать зазор
клапанов.

ПРИМЕЧАНИЕ:  отвезите  Ваш  снегоход
к  официальному    дилеру  Arctic  Cat  для
проведения ТО.  Периодическое ТО вы-
полняется за счет владельца снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Очень  важно  проводить  проверку/регу-
лировку  зазора  клапанов  в  указанные
промежутки  времени,  иначе  это  может
привести  к  серьезному  повреждению
двигателя.

АККУМУЛЯТОРНАЯ

БАТАРЕЯ (модели с элек-

трическим стартом)

Стандартные  и  герметичные  аккумулятор-
ные  батареи  после  использования  требу-
ют  регулярного  обслуживания  и  зарядку
для  обеспечения  максимальной  произво-
дительности  и  длительного  срока  исполь-
зования.  Для  обслуживания  стандартных
и  герметичных  аккумуляторных  батарей
рекомендуются  следующие  процедуры.
Всегда  читайте  и  соблюдайте  инструкции,
прилагаемые  к  зарядным  устройствам  и
аккумуляторным батареям.

ПРИМЕЧАНИЕ: обслуживание аккумуля-
торной  батареи  может  быть  выполнено
владельцем  при  наличии  соответству-
ющей  квалификации.  При  отсутствии
квалификации  отвезите  Ваш  снегоход
к  официальному  дилеру  Arctic  Cat  для
проведения сервиса. Такой сервис про-
водится  на  усмотрение  и  за  счет  вла-
дельца снегохода.

Для снятия и зарядки аккумуляторной ба-
тареи выполните следующее:

ПРЕДУПРЕЖДЕНИЕ

Каждый раз при выполнении обслужива-
ния батареи соблюдайте следующие пра-
вила: держитесь вдали от искр, открытого
огня, сигарет и другого пламени. Всегда
одевайте защитные очки. Защитите кожу
и одежду при переносе батареи. При об-
служивании батареи в закрытом поме-
щении обеспечьте хорошую вентиляцию.
Убедитесь, что аккумуляторная батарея
не имеет повреждений.

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи содержат сви-
нец и свинцовые компоненты, элементы,
признанные штатом Калифорния как вы-
зывающие рак и поражение репродук-
тивных функций. Мойте руки после кон-
такта с батареей.

содержание .. 4 5 6 7 ..
