Section 12 WIRING DIAGRAM

Subsection 01 (WIRING DIAGRAMS)

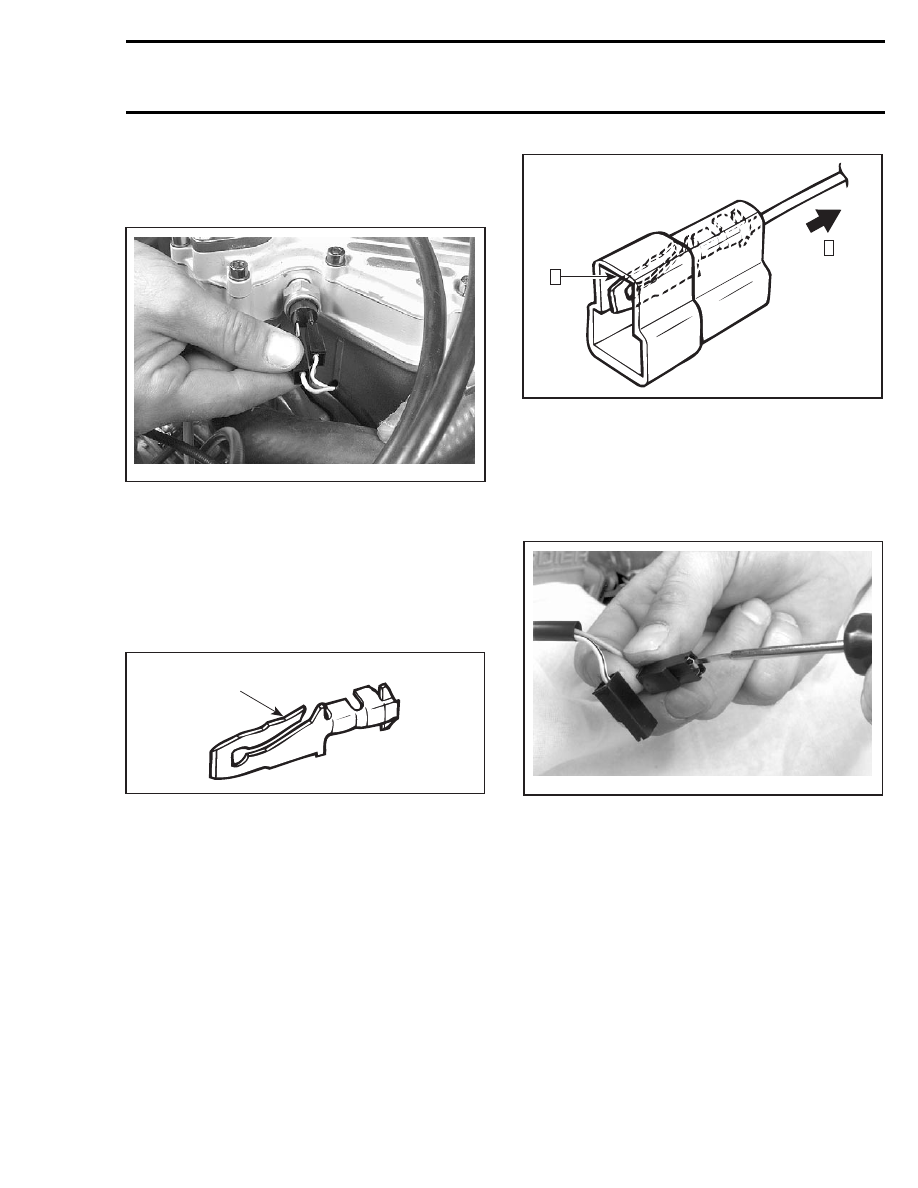

UNPLUGING CONNECTORS

Always unplug connectors by pulling on housing
not on wire.

A06E1PA

TYPICAL

TAB AND RECEPTACLE
CONNECTORS REMOVAL

Tab Connector

It is locked in its housing by a spring tab on its side.
Removal is done by squeezing this tab.

A00E1DA

1

TAB CONNECTOR
1. Locking tab

To remove:

– Insert a screwdriver or Snap-on TT 600-5 from

opposite side of wire and pry locking tab.

– While holding locking tab pried, pull connector

toward wire side.

A00E1EA

2

1

1. Insert screwdriver here
2. Pull this side

Locking Receptacle Connector

To remove:

– Insert tool Snap-on TT 600-5 in access opening

then pull housing toward wire side.

A06E1QA

Waterproof Connector Housing

Female Connector Housing

To remove:

– Insert tool Snap-on TT 600-5 under lock and

twist to lift it.

mmr2004-Rev

413

Section 12 WIRING DIAGRAM
Subsection 01 (WIRING DIAGRAMS)

A01E31A

– Pry tab to free connector then pull wire out of

housing.

A01E32A

FEMALE CONNECTOR HOUSING — CUT-AWAY

Male Connector Housing

To remove:

– Using a small hook, pull out the lock.

A01E33A

1

1. Lock

A01E34A

1

1. Lock

– Pry tab to free connector then pull wire out of

housing.

A01E35A

MALE CONNECTOR HOUSING — CUT-AWAY

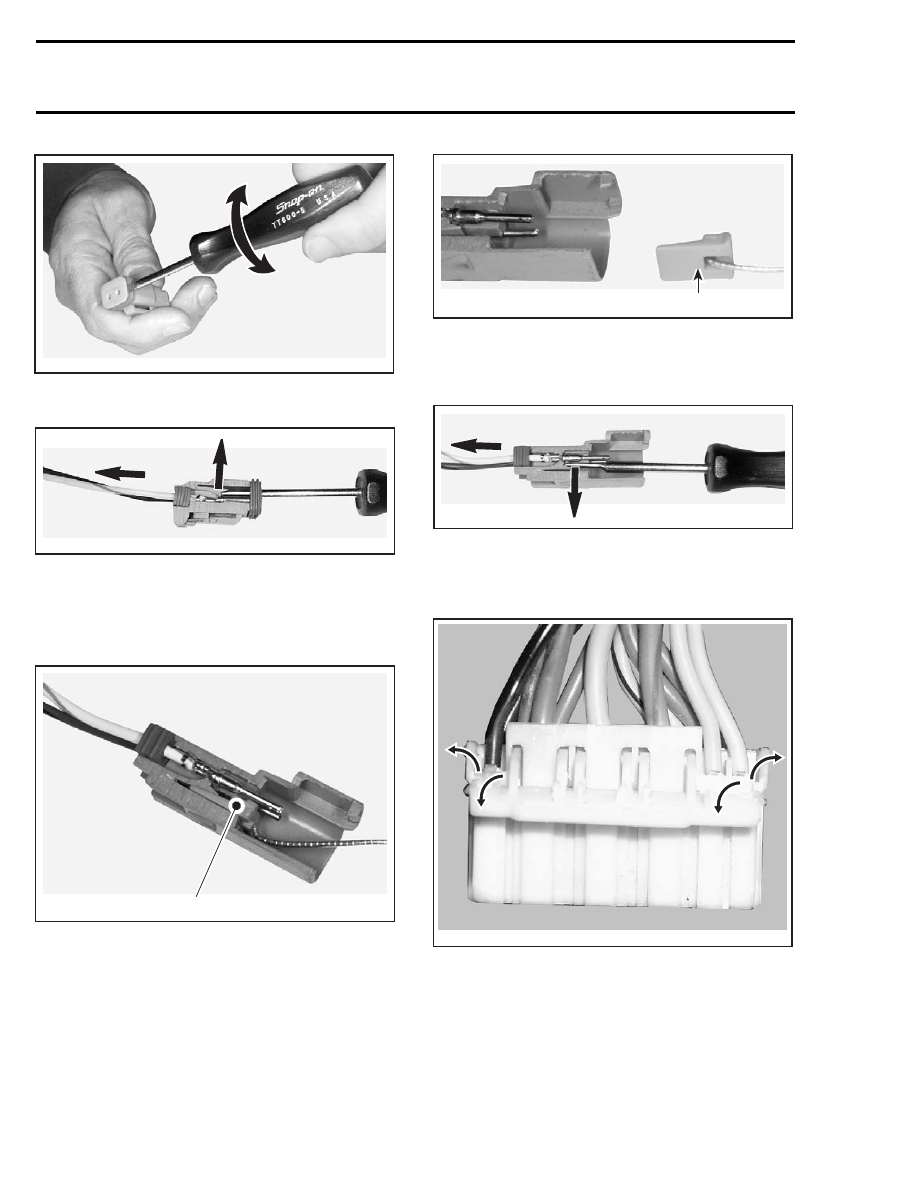

Multilock Connector Housing

Female Connector Housing

A32Z01A

To remove:

– Insert tool AMP- 755430-2 under lock and twist

to lift it.

414

mmr2004-Rev

Section 12 WIRING DIAGRAM

Subsection 01 (WIRING DIAGRAMS)

1

A32Z02A

FEMALE CONNECTOR HOUSING — CUT-AWAY
1. Lock

Receptacle connectors can be removed from fe-
male housing with sharp head pin.

Male Connector Housing

A32Z04A

To remove:

– Insert tool AMP-755430-2 under lock and twist

to lift it.

1

A32Z05A

MALE CONNECTOR HOUSING — CUT-AWAY
1. Lock

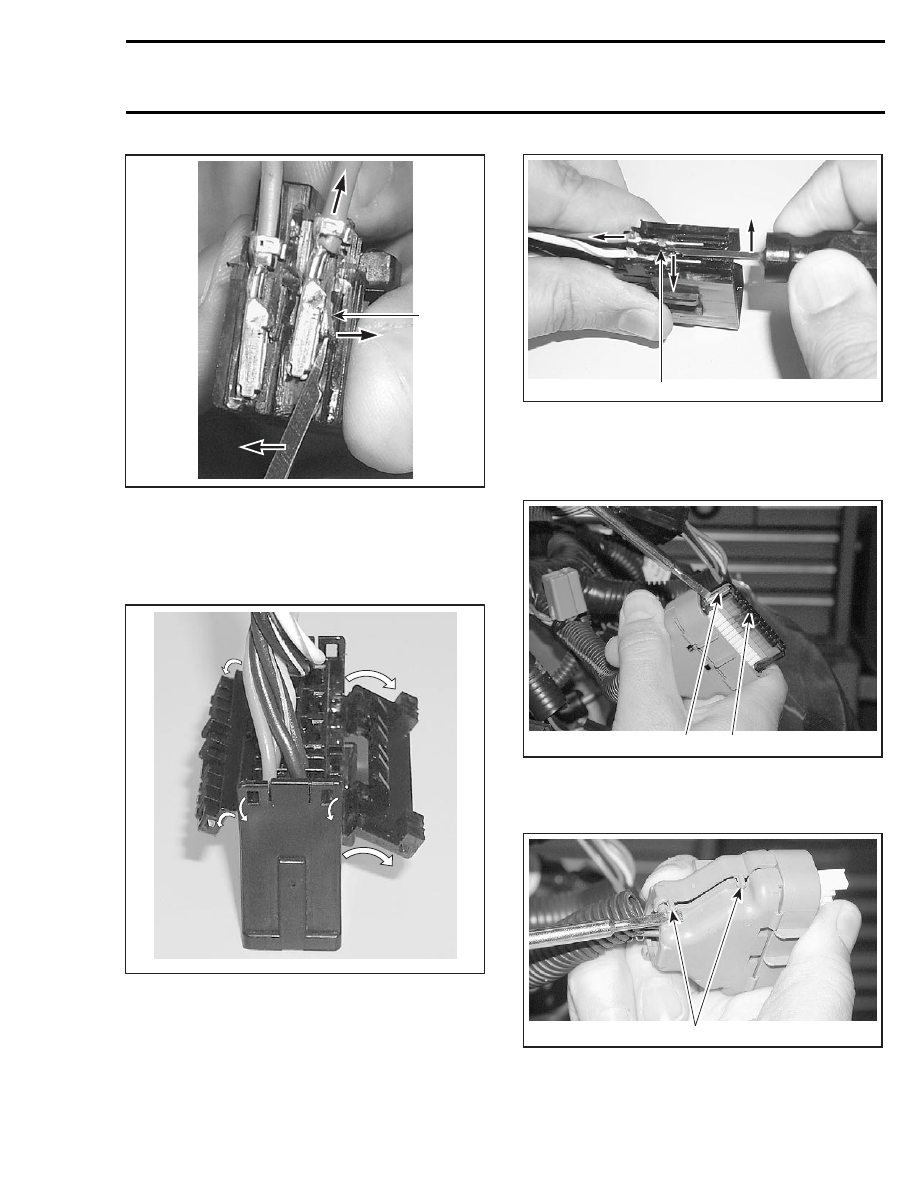

24-Circuit Connector Housing

Push on both tabs to remove retainer.

1

A33Z01A

2

1. Retainer
2. Tab (one on each side)

Open housing by lifting 4 tabs.

1

A33Z02A

1. Tabs (2 on each side)

mmr2004-Rev

415

Section 12 WIRING DIAGRAM
Subsection 01 (WIRING DIAGRAMS)

Lift the top plastic lock of the female terminal to
be removed and hold in position. Lift the female
terminal to unlock from the housing and push out
of housing.

A32E3XA

2

1

1. Lift and hold plastic lock
2. Lift to unlock and push out

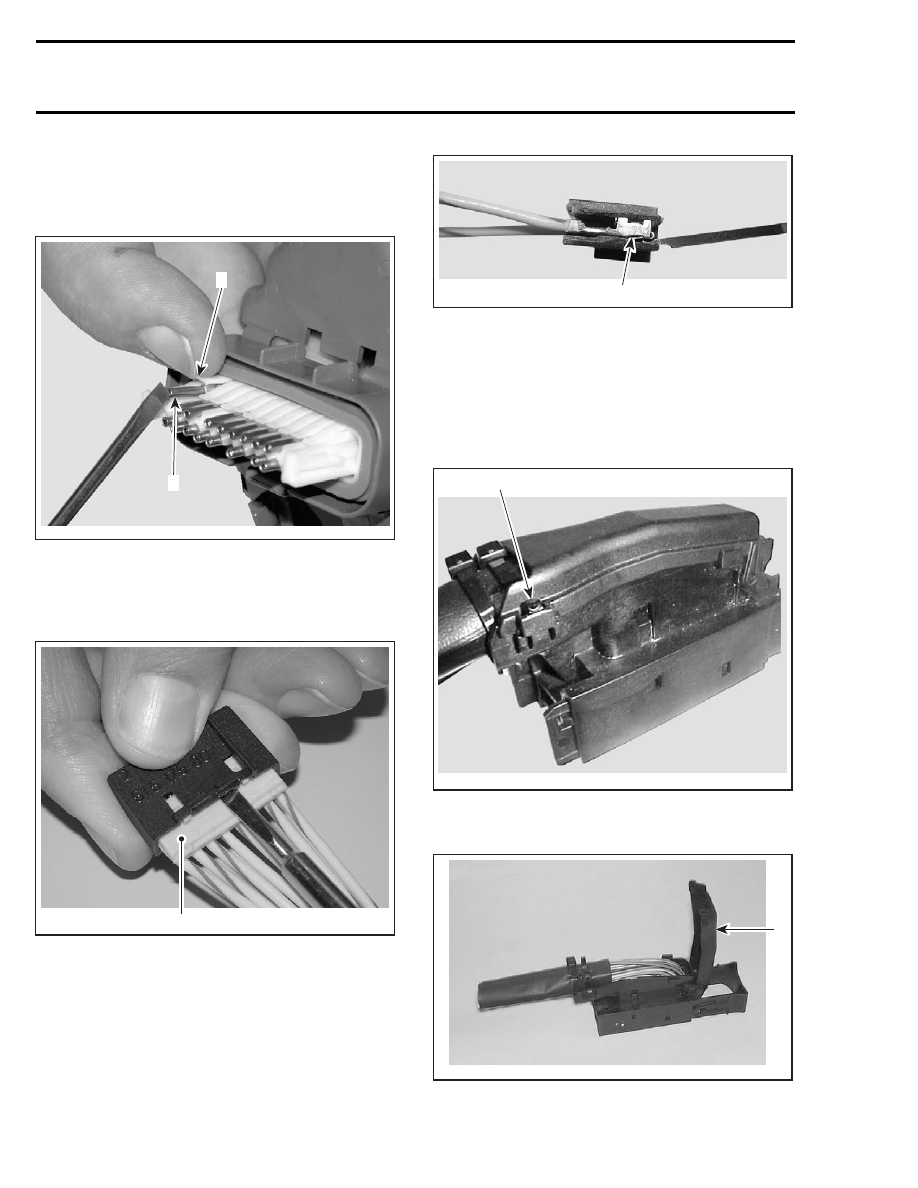

8-Circuit Connector Housing

Pry housing to release lock.

1

A33Z04A

1. Lock

Insert tool AMP-755430-2 under tab and pry it to
free connector. Pull on the female terminal wire
to remove female terminal from housing.

1

A33Z05A

8-CIRCUIT CONNECTOR HOUSING — CUT-AWAY
1. Tab

Connector housing A and B on ECM

Terminal Removal

Unlock the connector housing cover by pushing in
the tabs on top of the housing with a flat screw-
driver to be able to flip the top cover up.

1

F18Z0RA

1. Push in tab

Lift the cover by pushing it forward.

1

F18Z06A

1. Cover

416
