Snowmobile Ski Doo REV SERIES (2004 year). Manual - part 70





Section 07 ELECTRICAL SYSTEM
Subsection 05 (TESTING PROCEDURE)

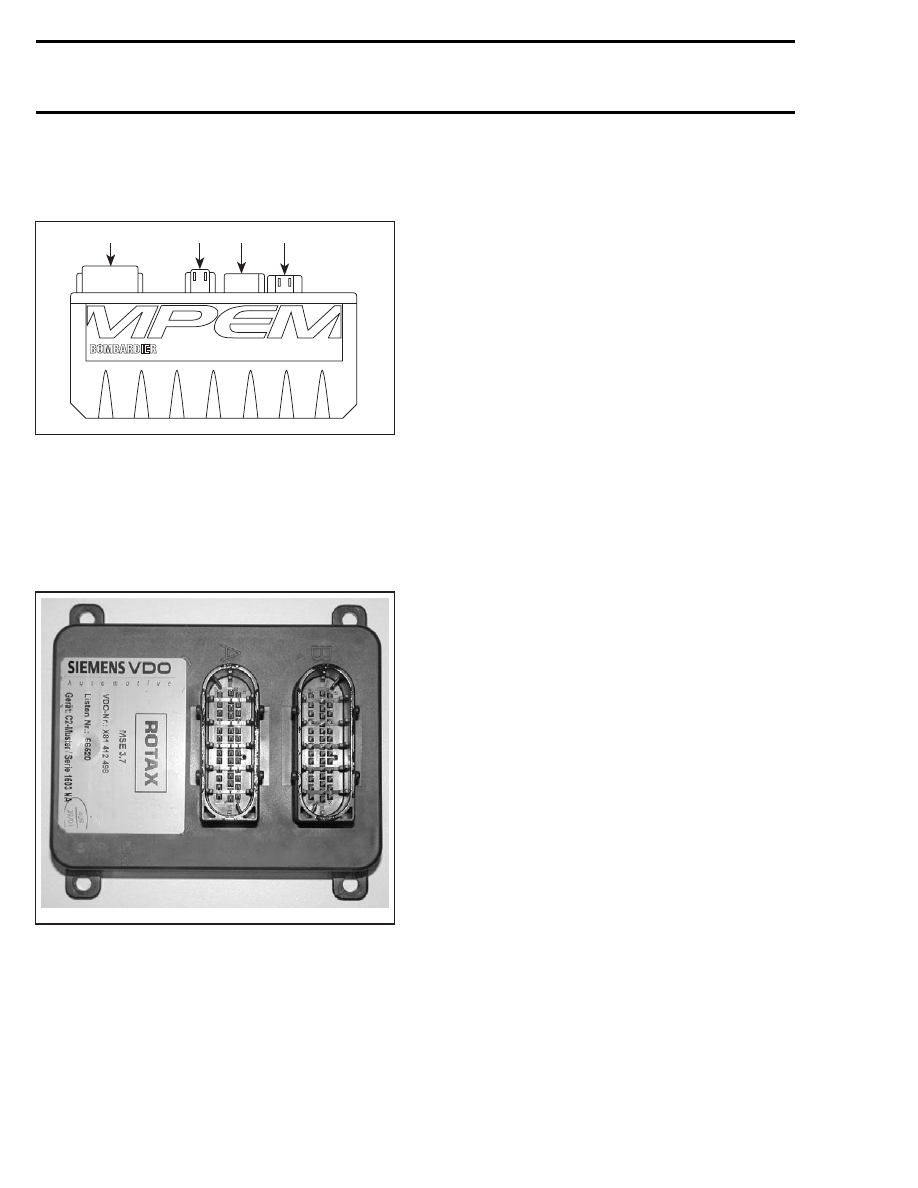

Multi-Purpose Electronic Module
(MPEM) Connections

Bombardier 360 W

4

A32E3QA

3

2

1

1. Trigger coil
2. Cooling temperature sensor
3. High tension coil
4. DESS, ignition and engine stop switches, DESS pilot lamp

Bombardier 480 W

For more informations concerning the Engine Con-
trol Module (ECM) refer to OVERVIEW in ENGINE
MANAGEMENT (2-TEC) section.

A32E3AA

TYPICAL — ECM

CHECKING CALIBRATION
PROGRAM

Using VCK (Vehicle Communication Kit)

All Models

The VCK (P/N 529 035 981 ) can be used with the
B.U.D.S. software to check the calibration. De-
tailed information about the B.U.D.S. software and
its usage is available under its Help section.

Using MPEM Programmer

All Models except SDI

Calibration can also be checked using the MPEM
programmer (P/N 529 035 878).

CAUTION: Do not interchange MPEM from a
model to an other. Even if the P/N stamped
on the MPEM is the same, calibration program
may be different. When ordering a new MPEM
always refer to appropriate model parts cata-
log. The service P/N published in parts cata-
logs are the ones with the good calibration pro-
gram according to model.

With Engine Running

If the below mentioned tool is not available start
engine. Turn on programmer then enter pass-
word.

Increase engine speed to 2000 - 2500 RPM then
follow the same procedure as WITH ENGINE
STOPPED.

CAUTION: Engine must run till the end of the
procedure.

When data are being transferred, you must rev
the engine at 2000 - 2500 RPM and make sure
connection between programmer and vehicle is
good.

IMPORTANT: In following procedure each time

←

Trs symbol appears, make sure to rev engine be-
tween 2000 and 2500 RPM.

Engine will misfire while vehicle information is be-
ing transferred from MPEM to programmer. If en-
gine stalls, restart it, keep engine speed at 2000 -
2500 RPM and select no. 3 VEHICLE INFO again.

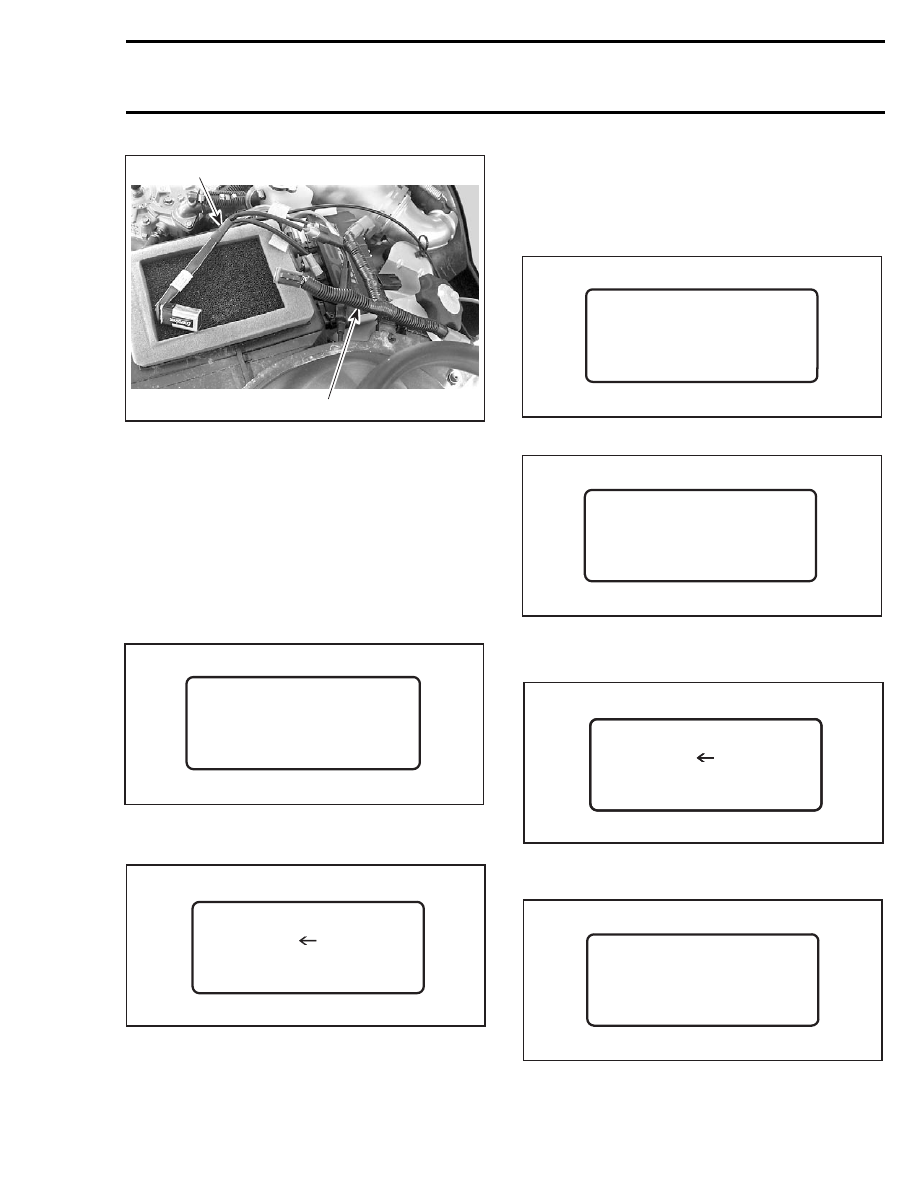

With Engine Stopped

Connect 9-volt adaptor (P/N 529 035 675) to sup-
ply cable (P/N 529 035 869) and supply cable to
diagnostic connector, located on right side of the
vehicle.

272

mmr2004-Rev

Section 07 ELECTRICAL SYSTEM

Subsection 05 (TESTING PROCEDURE)

529 035 869

A32E2VA

529 035 675

TYPICAL

When cables are connected a beeping signal from
the reverse buzzer will be heard (if vehicle is so
equipped). This indicates that the MPEM is now
ready to transfer programming operations.

Once MPEM calibration program checking is
done, unplug 9 volt adaptor and supply cable.

Turn on programmer then enter password.

From main menu select no. 3. VEHICLE INFO;

←

Trs.

   1 .   C H E C K   K E Y S

2 .   P R O G R A M   K E Y

> 3 .   V E H I C L E   I N F O

4

S T A R T   V E H .

+

A30E1XA

Vehicle information is transferred from MPEM to
programmer.

A30E1YA

T R A N S F E R

P G M R           M P E M

NOTE: In fact the programmer takes a copy of
all vehicle parameters scribed in MPEM. This
copy will be modified within the programmer then
transferred to the MPEM.

Select no. 4. ENGINE PARAMETER.

A30E1ZA

+

> 4     E N G I N E   P A R A M .

2 .   D E L I V E R Y   D A T E

1 .   C U S T O M E R   N A M E

3 .   V E H .   S E R I A L #

Select no. 3 CALIBRATION.

A30E2IA

2 .   E N G I N E   S E R I A L #

1 .   T I M I N G   A D J U S T

> 3 .   C A L I B R A T I O N

Press ENTER

← Trs.

Following screen appears temporarily:

A30E2BA

V E R I F Y

P G M R           M P E M

V E R I F Y

P G M R           M P E M

And then following screen showing the actual cal-
ibration number in the MPEM.

A30E2JA

C A L I B R A T I O N   N U M B E R

X X X   X X X   X X X

M O D I F Y ?

      Y E S                               > N O

mmr2004-Rev

273

Section 07 ELECTRICAL SYSTEM
Subsection 05 (TESTING PROCEDURE)

Check for proper calibration number. See table
below.

Select NO and press ENTER.

Press MENU twice;

← Trs then turn off program-

mer, unplug it from MPEM. Remove 9-volt adap-
tor.

Stop engine when using WITH ENGINE RUNNING
procedure.

MODEL

ENGINE

CALIBRATED

MPEM P/N

CALIBRATION

P/N

MPEM

P/N

GSX

Sport 500 SS

593

512 059 850

512 059 849

512 059 796

Sport 600

593 HO

512 059 852

512 059 932

512 059 796

Limited 800

793 HO

512 059 853

512 059 854

512 059 799

MX Z

Adrenaline 500 SS

593

512 059 850

512 059 849

512 059 796

Adrenaline 600

593 HO

512 059 852

512 059 932

512 059 796

Adrenaline 800

793 HO

512 059 855

512 059 854

512 059 796

Renegade 600

593 HO

512 059 861

512 059 932

512 059 799

Renegade X 600

593 HO

512 059 852

512 059 932

512 059 796

Renegade 800

793 HO

512 059 853

512 059 854

512 059 799

Renegade X 800

793 HO

512 059 853

512 059 854

512 059 799

Trail 500 SS

593

512 059 848

512 059 849

512 059 795

Trail 500 SS (R)

593

512 059 850

512 059 849

512 059 796

Trail 600

593 HO

512 059 851

512 059 932

512 059 795

Trail 600 (R)

593 HO

512 059 852

512 059 932

512 059 796

X 600

593 HO

512 059 852

512 059 932

512 059 796

X 800

793 HO

512 059 853

512 059 854

512 059 799

Summit

Adrenaline 600

593 HO

512 059 866

512 059 867

512 059 799

X 600

593 HO

512 059 866

512 059 867

512 059 799

Adrenaline 800

793 HO

512 059 868

512 059 869

512 059 799

X 800

793 HO

512 059 868

512 059 869

512 059 799

HM 800

793 HO

512 059 868

512 059 869

512 059 799

HM X 800

793 HO

512 059 868

512 059 869

512 059 799

HM Xtrem 800

793 HO

512 059 868

512 059 869

512 059 799

Sport 800

793 HO

512 059 870

512 059 928

512 059 795

Sport 800 (R)

793 HO

512 059 871

512 059 928

512 059 796

NOTE: When a new MPEM is necessary, always order CALIBRATED MPEM P/N.

274

mmr2004-Rev

Section 07 ELECTRICAL SYSTEM

Subsection 05 (TESTING PROCEDURE)

CHANGING MPEM CALIBRATION
PROGRAM

Using VCK (Vehicle Communication Kit)

All Models

The VCK (P/N 295 035 981) can be used with the
B.U.D.S. software to change the MPEM calibra-
tion. Detailed information about the B.U.D.S. soft-
ware and its usage is available under its Help sec-
tion.

Using MPEM Programmer

All Models except SDI

Proceed the same as for checking MPEM calibra-
tion but select YES to MODIFY? and press ENTER
following screen appears:

A00A5NA

E N T E R

C A L I B R AT I O N   N U M B E R

X X X   X X X   X X X

P R E S S   E N T E R

Enter new calibration number and press ENTER,
following screen appears:

A00A5OA

T O   E N D :

P R E S S   A N Y   K E Y

P L U G - I N   K E Y

Simultaneously with the following operation a
transfer will occur;

← Trs. At this point, be ready

to rev the engine so it won’t fall below the 2000
RPM mark when not using 9-volt adaptor.

Plug-in the desired calibration cartridge (special
red key) onto the programmer post, the following
screens will appear temporarily:

A00A41A

T R A N S F E R

+

V E R I F Y

A00A42A

T R A N S F E R

P G M R           M P E M

A30E2BA

V E R I F Y

P G M R           M P E M

V E R I F Y

P G M R           M P E M

O P E R A T I O N

S U C C E S S F U L L

P R E S S   A N Y   K E Y . . .

A00A3EA

Press any key, display will show followed by next
screen:

A00A5YA

1 .   T I M I N G   A D J U S T

2 .   E N G I N E   S E R I A L   #

3 .   C A L I B R A T I O N

Press MENU twice, following screen will show:

mmr2004-Rev

275
