Section 06 TRANSMISSION

Subsection 03 (DRIVEN PULLEY)

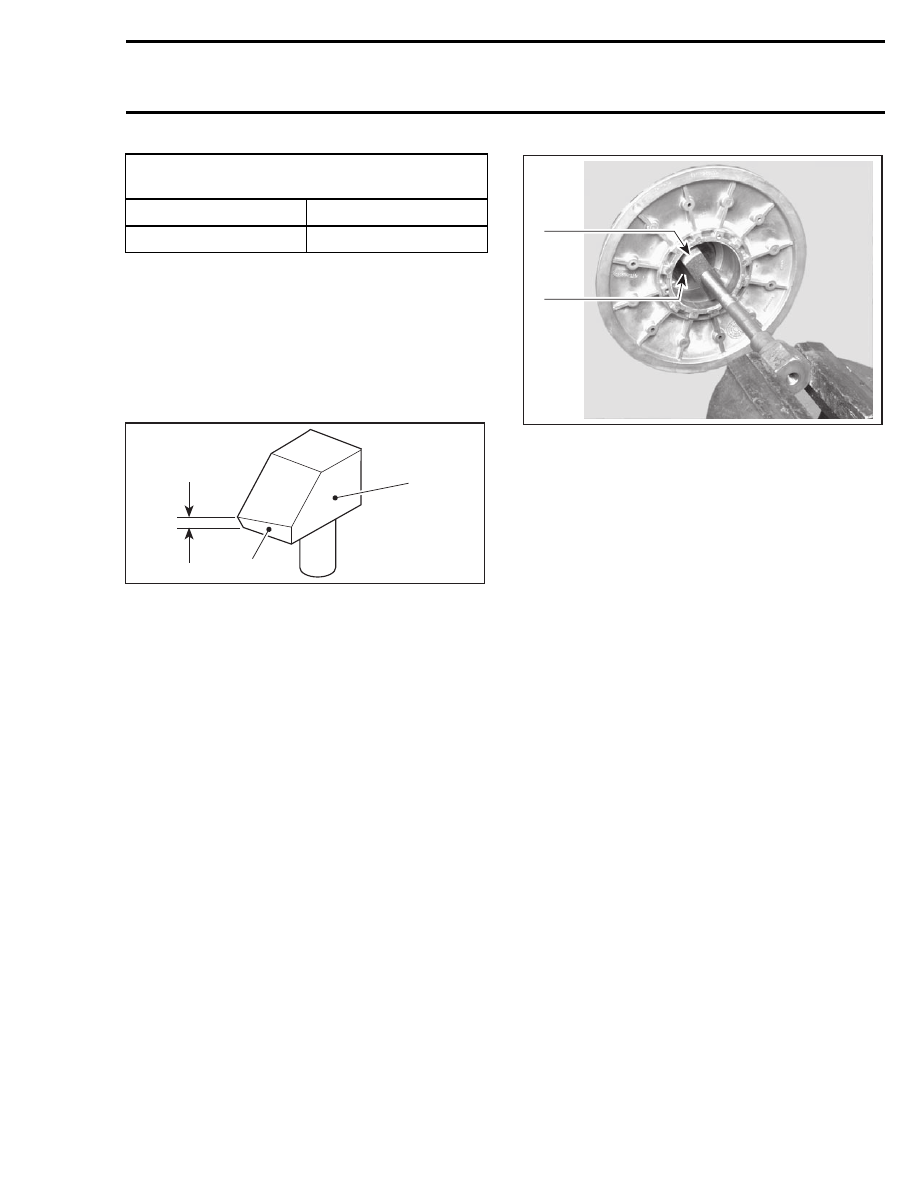

DRIVEN PULLEY BUSHING WEAR LIMIT

mm (in)

Small bushing

38.30 (1.508)

Large bushing

108.2 (4.260)

Slider Shoe

Black slider shoe = forward.

Red slider shoe = reverse.

Check cam slider shoes no. 10 and no. 11 for
wear. Replace when inside edge thickness of cam
slider shoe slope base is worn to 1 mm (.039 in)
or less.

2

1

A15D0OA

3

1. Measure thickness of slope base here
2. Sliding pulley side
3. Slope base

BUSHING REPLACEMENT

Large Bushing

Remove Allen screws if applicable. Heat to break
Loctite bond.

Install support plate included in tool (P/N 529 031
100) inside sliding half.

Place extractor (P/N 529 035 575) below bushing.

A03D1WB

2

1

TYPICAL
1. Support plate
2. Extractor

Mount screw head of new puller (P/N 529 035
524) in a vise.

Turn pulley half by hand to extract old bushing.

Before bushing installation, file sliding half bore to
remove burrs from crimping areas.

Coat bushing outside diameter with Loctite 609
(P/N 413 703 100). Place new bushing on sliding
half and slightly tap to engage squarely the bush-
ing in the sliding.

ASSEMBLY

Cam Slider Shoe

When replacing slider shoes no. 10 and no. 11, al-
ways install a new set (3 shoes) to maintain equal
pressure on the cam.

Install slider shoes as per following photo. Red
slider shoes are being used for reverse and black
ones for forward.

mmr2004-Rev

229

Section 06 TRANSMISSION
Subsection 03 (DRIVEN PULLEY)

A03D2SA

1

2

2

2

1

1

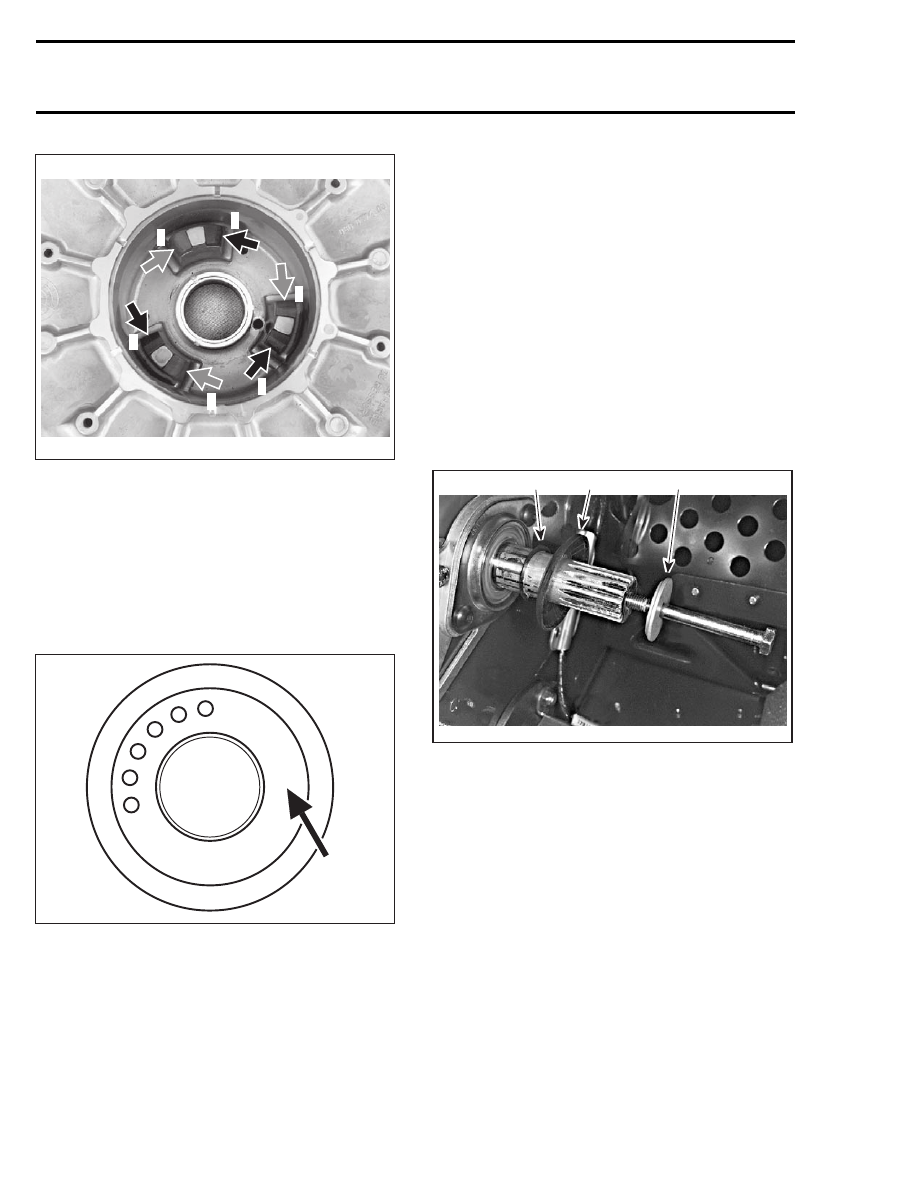

1. BLACK slider shoe
2. RED slider shoe

Assemble driven pulley components by reversing
the disassembly procedure.

Cam and Spring

Make sure to install proper cam. Refer to TECH-
NICAL DATA.

Cam angle is identified on cam.

B

O

M

B

A

RD

IER

6

5

4

3

2

1

44

°

A24D06A

Install spring no. 6 in sliding half with its end in-
serted in hole B.

Position cam no. 5 then insert spring in adjusting
hole no. 2 into outer cam.

IMPORTANT: With the spring ends at positions
B and 2, spring preload is equal to zero (0). To
work properly, the driven pulley must have a zero
preload.

Compress outer cam using spring compressor
(P/N 529 035 524). Install washer no. 4 then
secure outer cam with circlip no. 3.

CAUTION: Ensure that circlip is properly in-
serted into shaft groove and that spacer recess
is facing circlip.

INSTALLATION

Countershaft

CAUTION: Always apply anti-seize lubricant
(P/N 293 800 070) on the countershaft before
final pulley installation.

Make sure that spacer no. 2 is on countershaft
no. 1 before installing driven pulley. Note also that
washer shoulder is facing driven pulley.

A30D14A

1

2

3

TYPICAL
1. Spacer
2. Shoulder on this side
3. Concave side facing driven pulley

Should installation procedure be required, refer to
BRAKE then look for BRAKE DISC and COUNTER-
SHAFT BEARING ADJUSTMENT.

Reinstall the pulley on the countershaft by revers-
ing the removal procedure.

Pulley Retaining Screw

Torque pulley retaining screw no. 14 to 25 N•m
(18 lbf•ft).

230

mmr2004-Rev

Section 06 TRANSMISSION

Subsection 03 (DRIVEN PULLEY)

ADJUSTMENT

Pulley Alignment and Drive Belt
Deflection

Refer to PULLEY DISTANCE AND ALIGNMENT
and DRIVE BELT to perform adjustments.

CAUTION: Drive belt and pulley adjustments
must always be checked whenever pulleys
have been removed, replaced or disassem-
bled.

mmr2004-Rev

231

Section 06 TRANSMISSION
Subsection 03 (DRIVEN PULLEY)

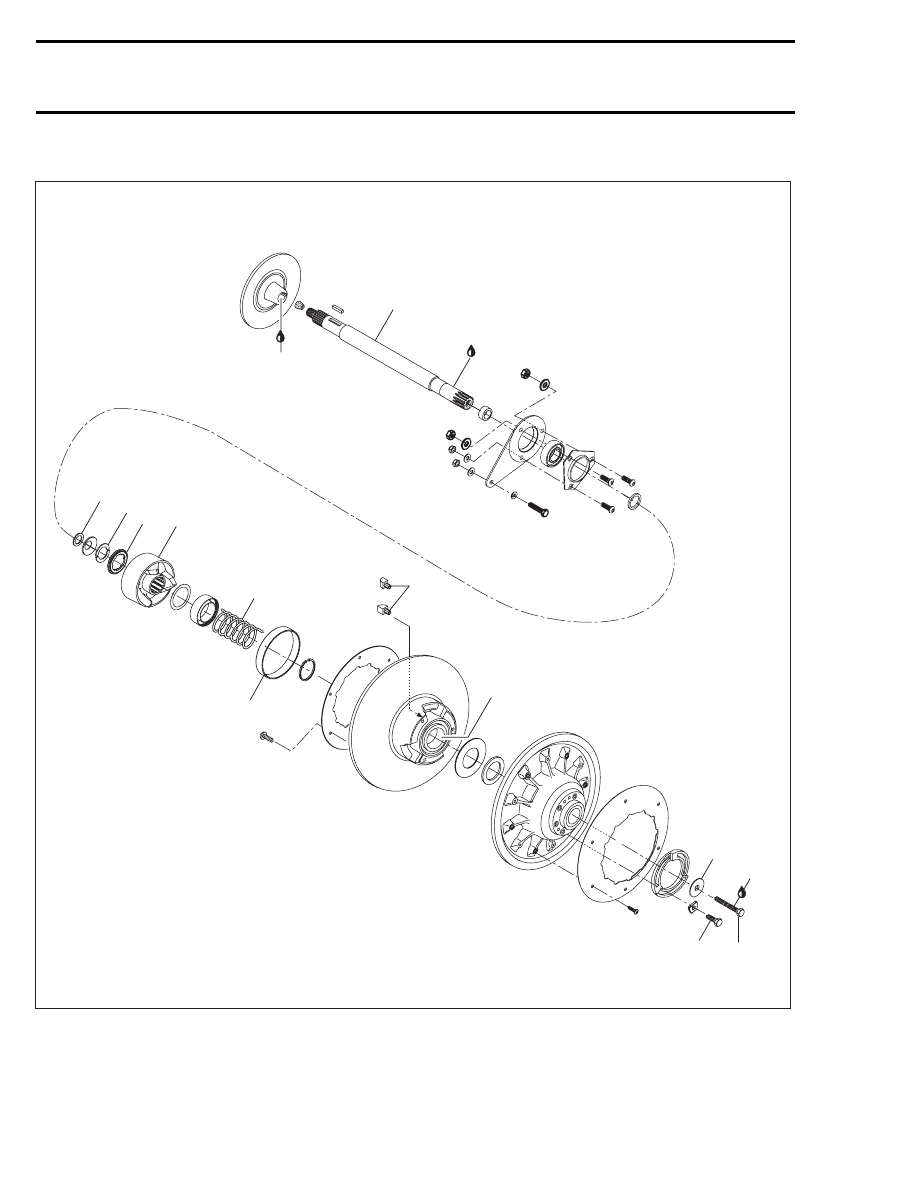

HPV VSA

A32D49S

6

7

10

1

22 N•m

(16 lbf•ft)

11

5

4

8

9

12

3

Red

Black

Anti-seize

lubricant

Loctite

 243

Anti-seize

lubricant

13
