Snowmobile Ski Doo REV SERIES (2004 year). Manual - part 56

Section 06 TRANSMISSION

Subsection 01 (DRIVE BELT)

A06D20A

+

-

1

TYPICAL
1. Allen screws with jam nuts

Allen screws must be restrained while tightening
jam nut to prevent throwing adjustment out. Use
drive belt tension adjuster (P/N 529 008 700).

A06D21A

529 008 700

TYPICAL

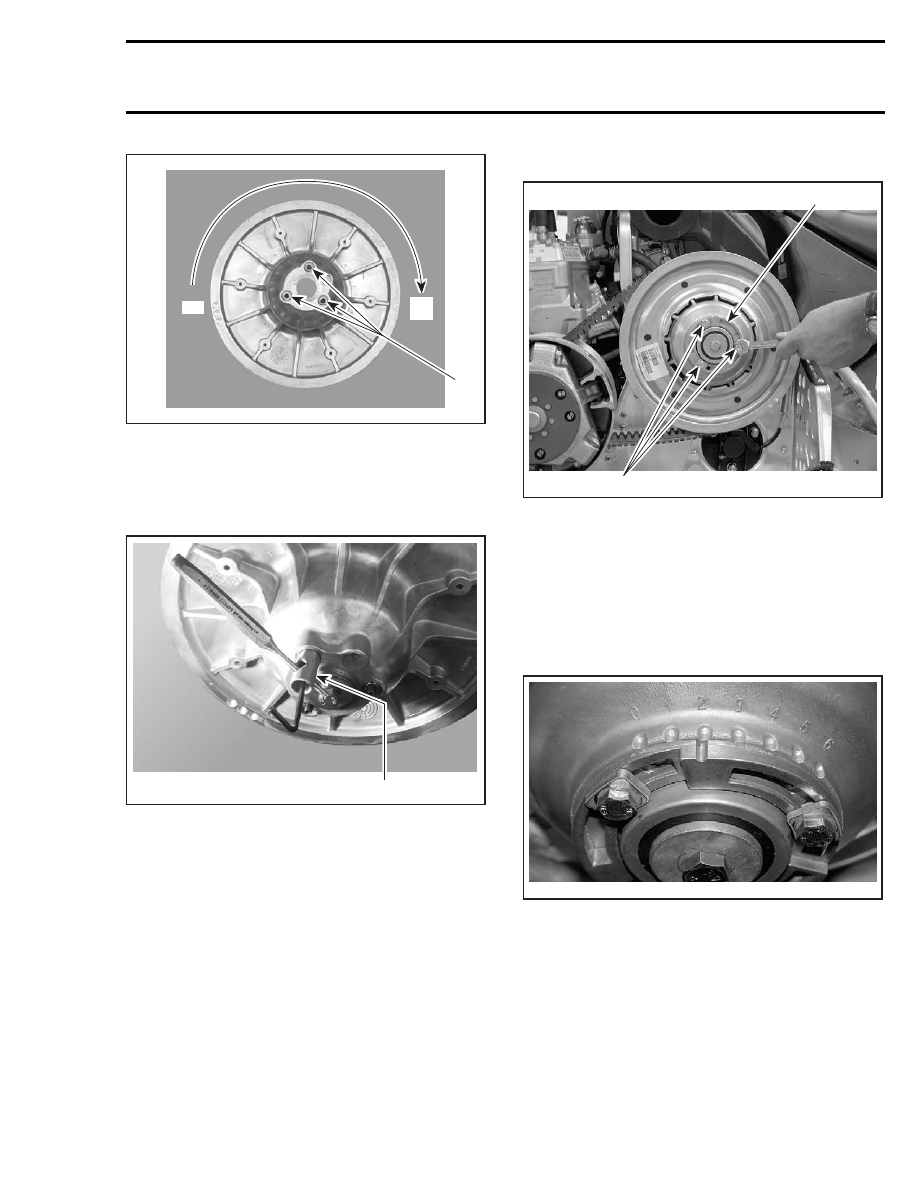

Models Equipped with HPV Type Driven Pulley

1

2

A33D0DA

1. Screws
2. Adjustment ring

Loosen screws and turn adjustment ring as fol-
lows:

To lower belt in driven pulley: turn adjustment ring
counterclockwise and tighten the screws.

To raise belt in driven pulley: turn ring clockwise
and tighten the adjustment screws.

A33D0EA

DRIVEN PULLEY NOTCHES

Turn the adjustment ring up to one notch, tighten
the screws, then rotate driven pulley to allow drive
belt to settle in pulley. Check height, if required
the adjustment ring can be turned up to 1/4 or 1/2
the notch. Check height, repeat as required.

NOTE: Notches are there on the driven pulley for
reference purpose only and the desired adjust-
ment can be attained at any point.

mmr2004-Rev

211

Section 06 TRANSMISSION
Subsection 01 (DRIVE BELT)

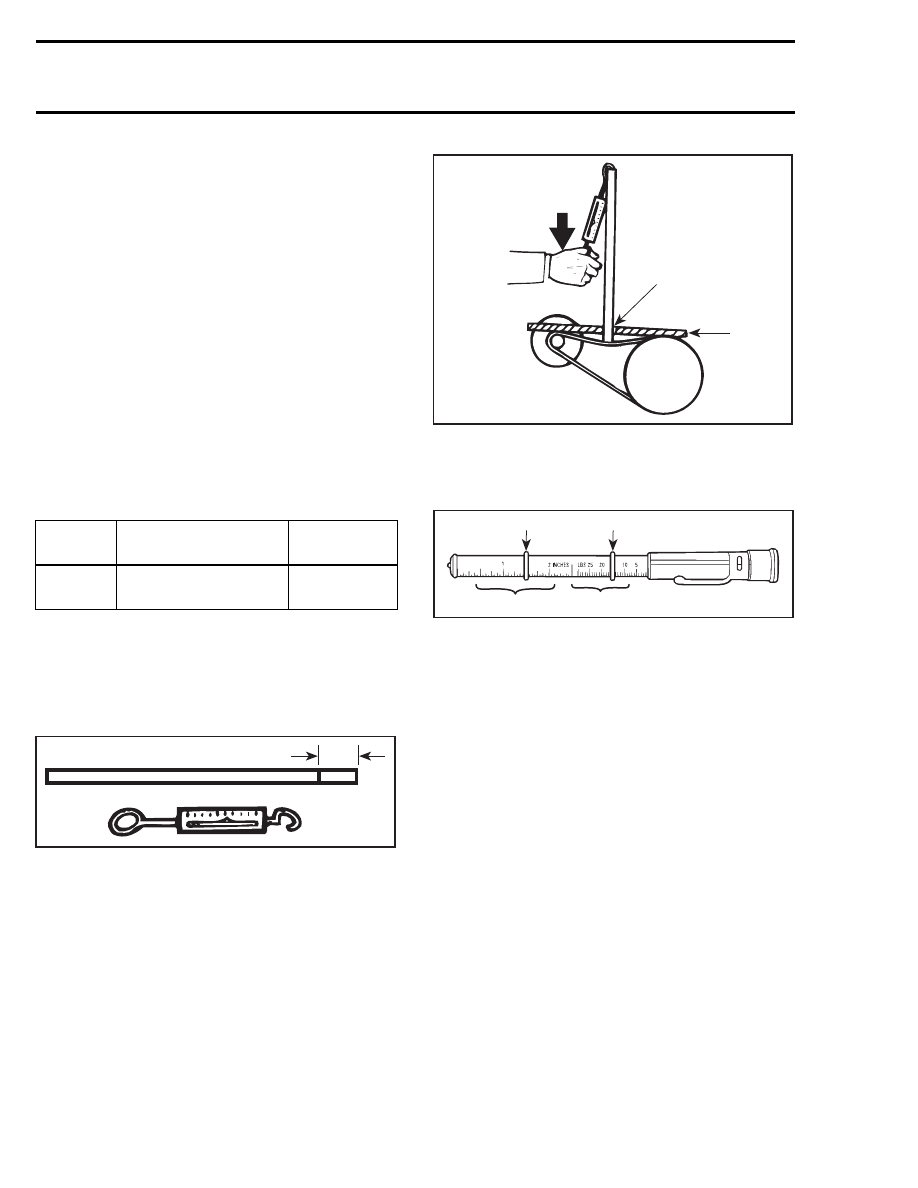

DRIVE BELT DEFLECTION
MEASUREMENT (REFERENCE
ONLY)

NOTE: The drive belt deflection measurement
must be performed each time a new drive belt is
installed.

NOTE: To obtain an accurate drive belt deflection
measurement, it is suggested to allow a break-in
period of 50 km (30 miles).

Before checking the belt deflection, ensure vehi-
cle has the proper belt (refer to the APPLICATION
CHART).

Adjust pulley distance and alignment. Refer to
PULLEY DISTANCE AND ALIGNMENT.

To obtain maximum vehicle performance, the belt
tension must be adjusted according to specifica-
tions shown in the accompanying chart.

MODEL

DEFLECTION

†

mm (in)

FORCE

kg (lb)

All

models

32 ± 5 (1.260 ± .197)

11.5 (25)

†

FOR REFERENCE ONLY

To Check Tension

Position a reference rule on drive belt.

Wooden Stick and Spring Scale Method

A00D05A

1

1. Mark specified deflection

Using spring scale and stick, apply specified force
on drive belt halfway between pulleys as shown.

A00D06A

1

2

3

1. Force
2. Read deflection here
3. Reference rule

Or use the belt tension tester (P/N 414 348 200).

1

3

4

A00C07B

2

1. Lower O-ring
2. Upper O-ring
3. Force (read down)
4. Deflection (read up)

1) Slide lower O-ring of deflection scale to speci-

fied measure.

2) Slide upper O-ring to 0 (zero) on the force scale.
3) Apply pressure until lower O-ring is flush with

edge of rule and read force on the upper scale
at top edge of O-ring.

212

mmr2004-Rev

Section 06 TRANSMISSION

Subsection 01 (DRIVE BELT)

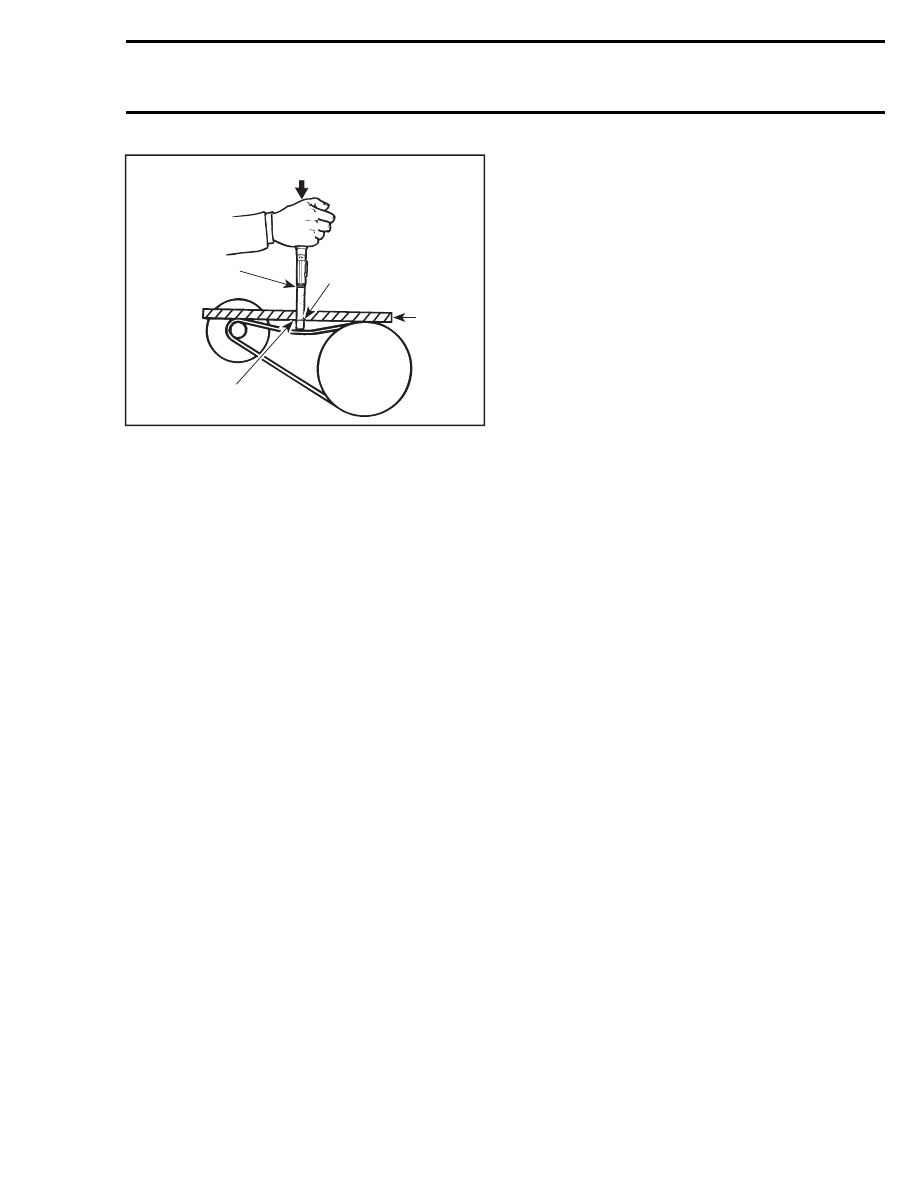

A00D08A

2

1

3

4

5

1. Upper O-ring — force
2. Force
3. Lower O-ring — deflection
4. Reference rule
5. Deflection

mmr2004-Rev

213

Section 06 TRANSMISSION

Subsection 02 (DRIVE PULLEY)

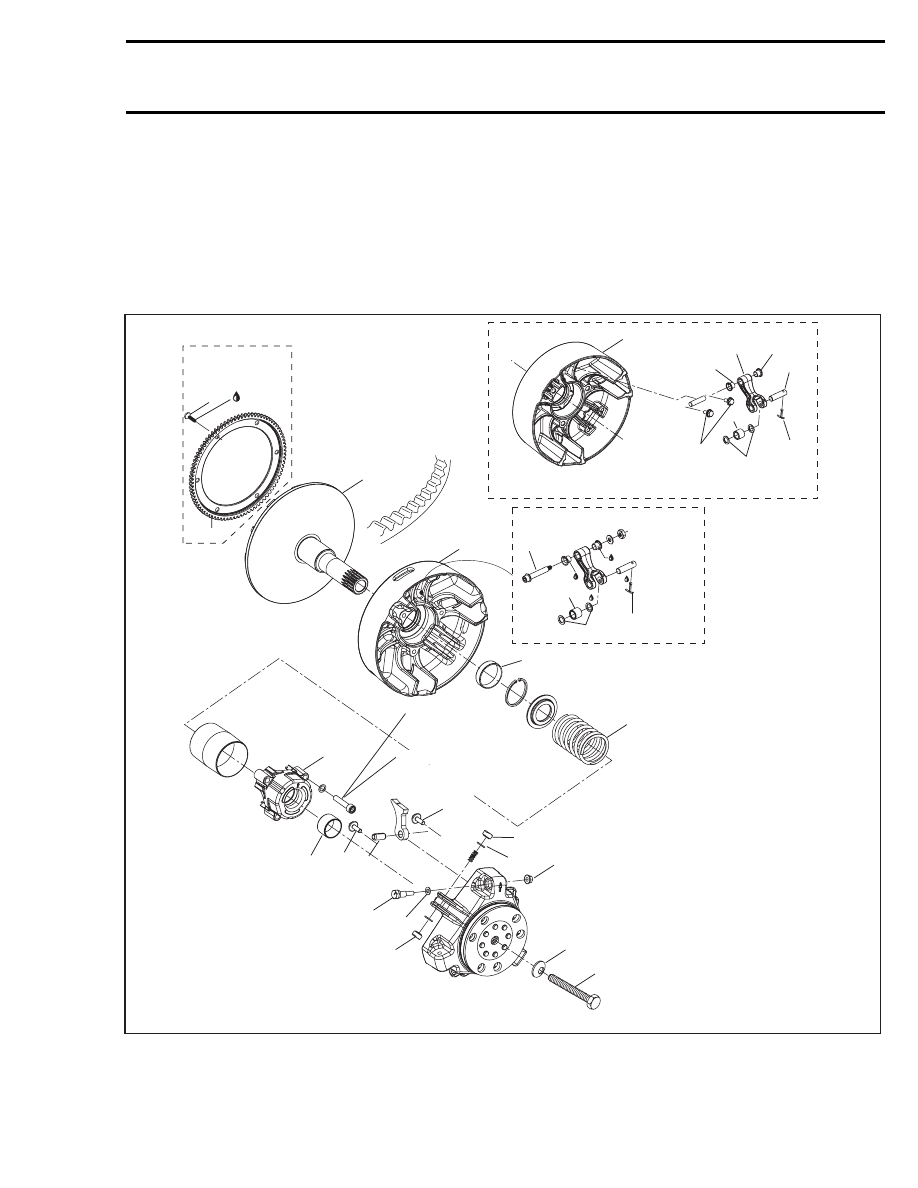

DRIVE PULLEY

TRA III

All REV Series Models

NOTE: These are lubrication free drive pulleys. Always refer to appropriate parts catalog for replacement
part. Most parts of TRA III are not interchangeable with those of the TRA.

A33D16U

95 N•m

(70 lbf•ft)

31

Loctite

271

30

10 N•m

(89 lbf•in)

28

25

26 27

22

21

20

19

16 N•m

(142 lbf•in)

For 793 HO

23

25

24

18

7

793 HO

6

5

Electric start

models only

27 N•m

(20 lbf•ft)

6

593/HO/SDI

12

12

11

15

14

16

10 N•m

(88 lbf•in)

9

14

16

12 N•m

(106 lbf•in)

1

2

9

17

17

25 N•m

(18 lbf•ft)

For 593/HO/SDI

mmr2004-Rev

215
