Section 04 ENGINE

Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

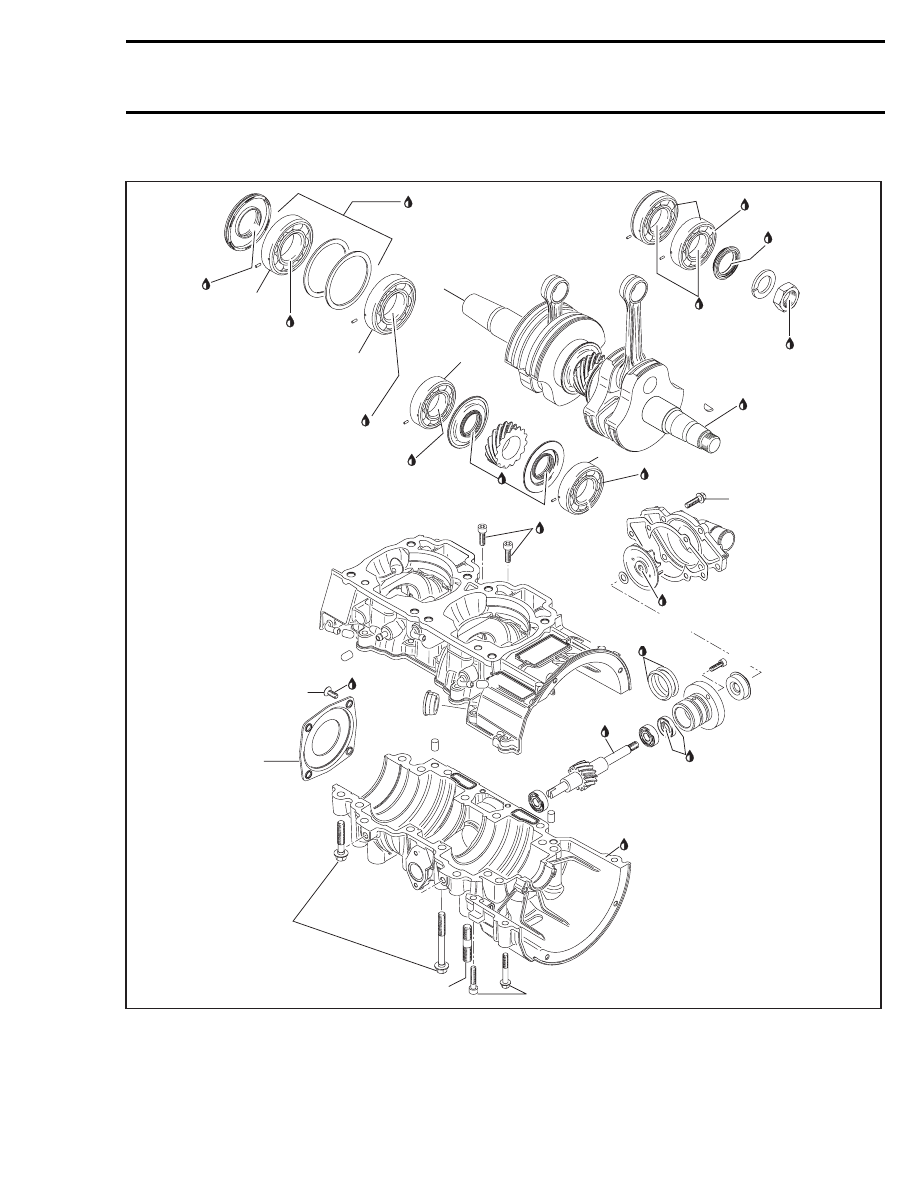

593 HO Engine Types

A33C2TS

29 N•m

(21 lbf•ft)

11 N•m

(97 lbf•in)

9 N•m

(80 lbf•in)

Sealing compound

Drei Bond

•

11 N•m

(97 lbf•in)

Loctite

243

Injection

oil

Petamo

grease

Loctite 243

11 N•m (97 lbf•in)

Loctite 243

9 N•m

(80 lbf•in)

4

Loctite 243

125 N•m

(92 lbf•ft)

Loctite 243

Petamo

grease

Isoflex grease

Antiseize

lubricant

Antiseize

lubricant

Petamo

grease

Anti-seize

lubricant

3

Isoflex grease

Petamo

grease

2

Anti-seize

lubricant

2

Anti-seize

lubricant

1

2

3

Multi-purpose

grease

5.5 N•m (49 lbf•in)

mmr2004-Rev

101

Section 04 ENGINE
Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

593 SDI and 793 HO Engine Types

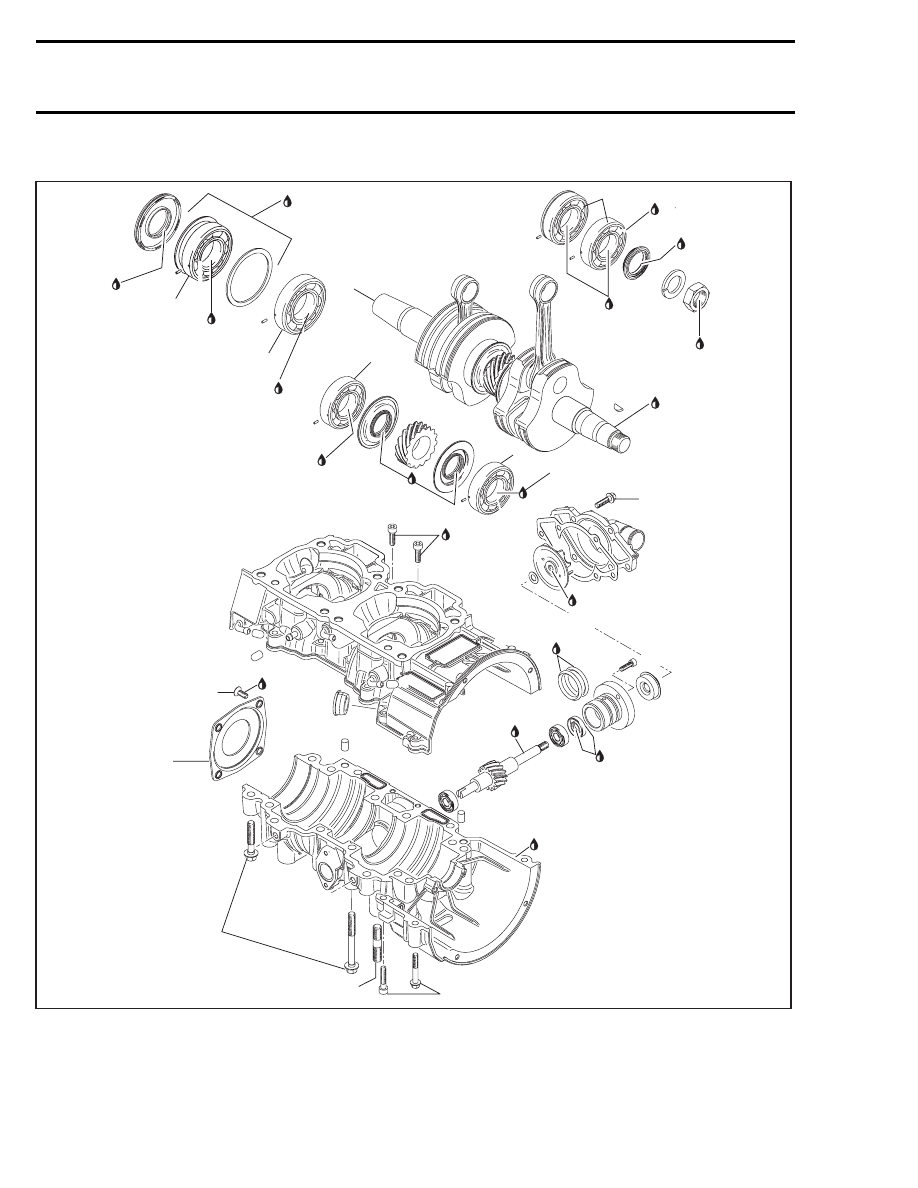

A33C2US

29 N•m

(21 lbf•ft)

11 N•m

(97 lbf•in)

9 N•m

(80 lbf•in)

Multi-purpose

grease

Sealing compound

Drei Bond

•

11 N•m

(97 lbf•in)

Loctite

243

Injection

oil

Petamo

grease

5.5 N•m (49 lbf•in)

Loctite 243

11 N•m (97 lbf•in)

Loctite 243

9 N•m

(80 lbf•in)

4

Loctite 243

125 N•m

(92 lbf•ft)

Loctite 243

Petamo

grease

Isoflex grease

Antiseize

lubricant

Antiseize

lubricant

Petamo

grease

Anti-seize

lubricant

3

Isoflex grease

Petamo

grease

2

Anti-seize

lubricant

2

Anti-seize

lubricant

1

3

2

102

mmr2004-Rev

Section 04 ENGINE

Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

NOTE: Engine must be removed from chassis to
perform the following procedures.

CLEANING

Discard all oil seals, gaskets, O-rings and sealing
rings.

Clean all metal components in a non-ferrous metal
cleaner. Use gasket remover (P/N 413 708 500)
accordingly.

Remove old paste gasket from crankcase mating
surfaces with gasket remover (P/N 413 708 500).

CAUTION: Never use a sharp object to scrape
away old sealant as score marks incurred are
harmful to crankcase sealing.

DISASSEMBLY

General

Remove cylinder head and cylinder.

Remove rewind starter.

To remove magneto, refer to CDI SYSTEM.

593 HO, 593 SDI and 793 HO Engine Types

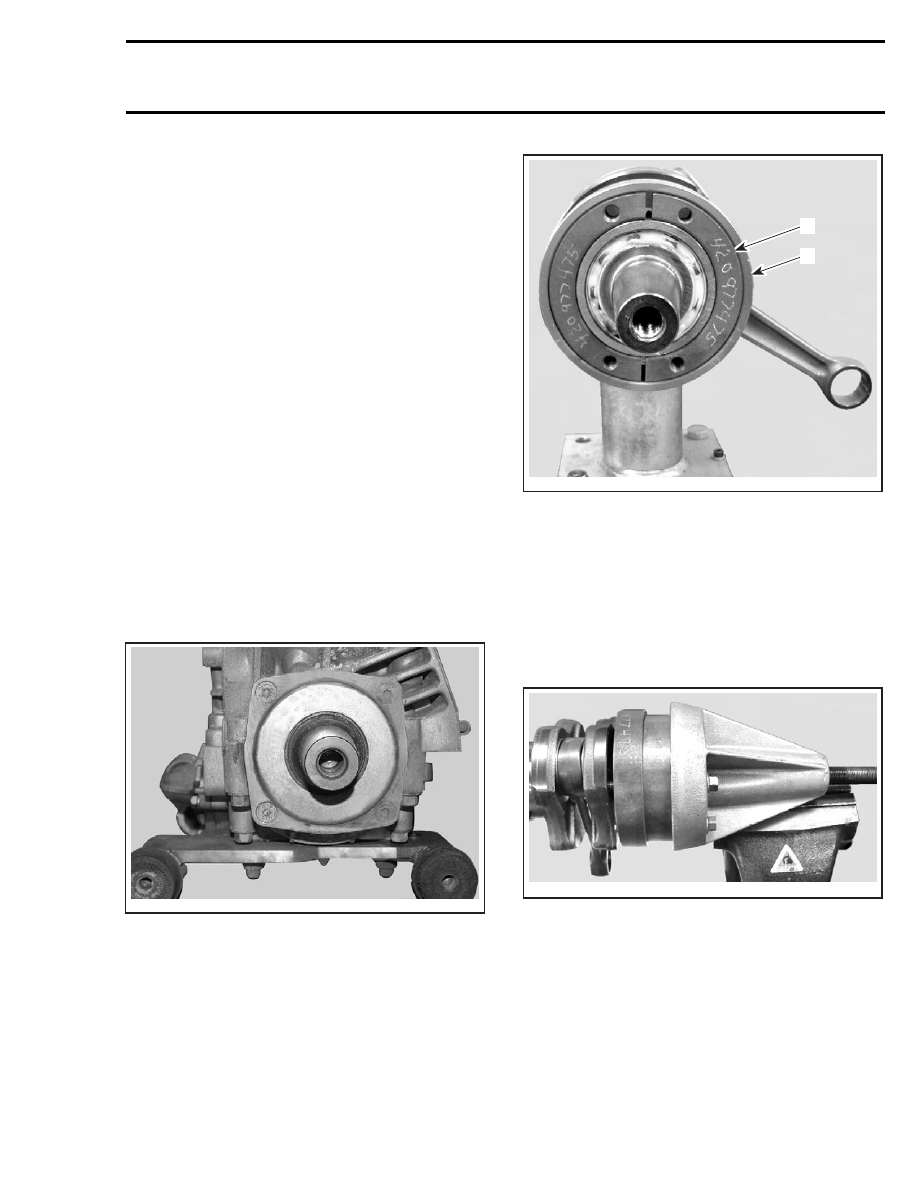

Remove oil seal cover no. 1.

A33C2OA

TYPICAL

Crankshaft Bearing

To remove bearings no. 2 and no. 3 from crank-
shaft no. 4, install half rings (P/N 420 977 479) and
puller ring (P/N 420 977 494) on the outer bearing.

A32CARA

1

2

1. Half ring
2. Puller ring

NOTE: Apply grease (P/N 413 711 500) on crank-
shaft end in order to hold in place the crankshaft
protector (P/N 420 876 552) on PTO side and
(P/N 420 876 557) on MAG side.

Using screws (P/N 420 840 681), install bearing
puller (P/N 420 877 635) on the half rings.

Secure the bearing puller in a vise by one of its rib.

A32CASA

BEARING PULLER SECURED IN THE VISE

CAUTION: Never use any air impact tool for
tightening the puller bolt. Lubricate the bolt
with BOMBARDIER LUBE (P/N 293 600 016) to
avoid damaging the threads.

Screw in the puller bolt until the bearing comes
out.

mmr2004-Rev

103

Section 04 ENGINE
Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

Follow the same procedure for the inner bearing

NOTE: In the case of damaged bearing or less
clearance between crankshaft counterbalance and
the bearing or on the MAG side bearing, use a
bearing separator such as Snap-On tool CJ 951 or
SPX/OTC tool 1124 to facilitate the removal.

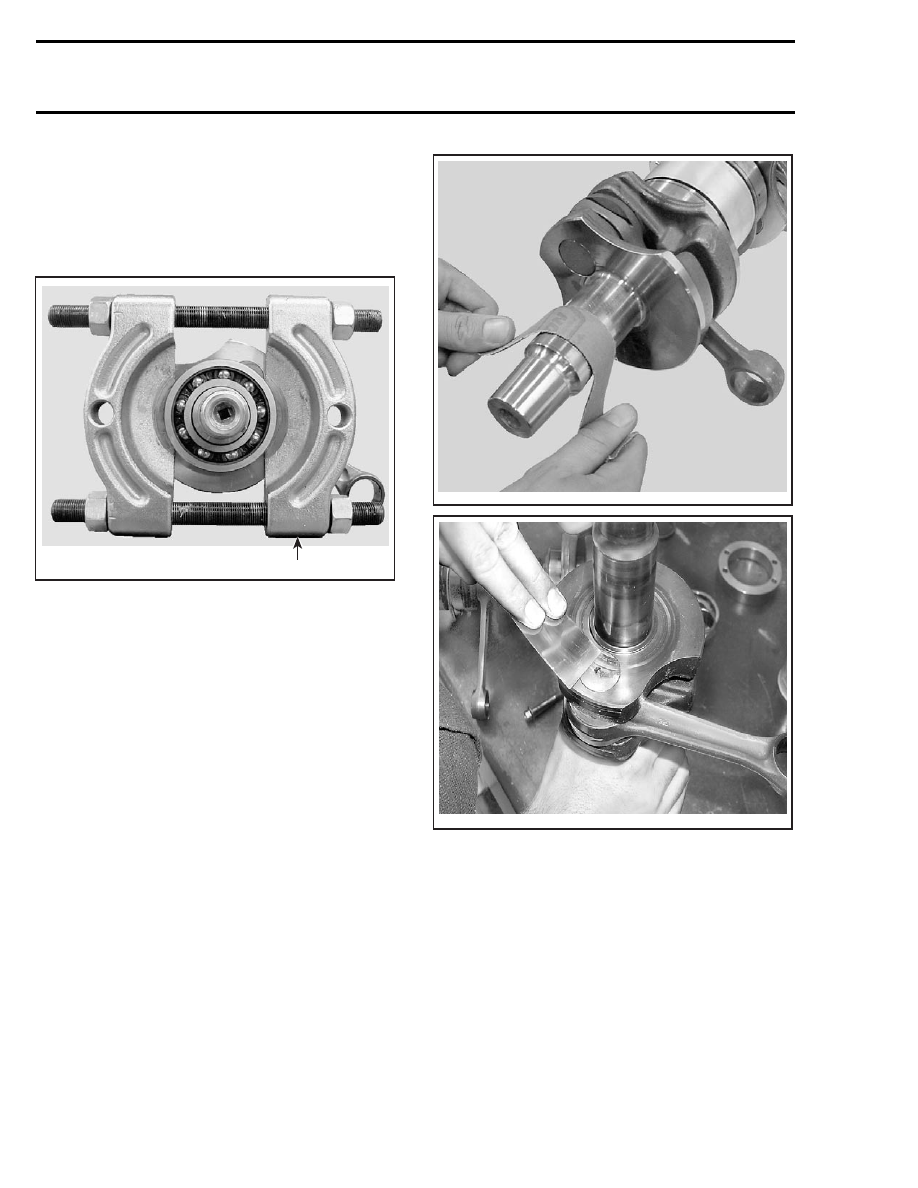

1

A32CB4A

1. Bearing separator

INSPECTION

Refer to LEAK TEST AND ENGINE DIMENSIONS
MEASUREMENT.

ASSEMBLY

Coat lip of all seals with Petamo grease (P/N 420
899 271).

Crankshaft Bearing

CAUTION: Never reinstall a bearing that has
been removed.

Inspect crankshaft ends for damage.

Clean crankshaft ends with sand paper no. 180 to
remove possible seal marks and debris.

A32CB5A

A32CBWB

Remove all residue using pulley flange cleaner
(P/N 413 711 809.)

Smear anti-seize lubricant (P/N 413 701 000) on
part of crankshaft where bearing fits.

104
