Section 04 ENGINE

Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

A02C29A

TYPICAL

All engines are equipped with cageless piston pin
bearings.

A32C17A

Use piston pin puller (P/N 529 035 503) along with
20 mm sleeve kit (P/N 529 035 542). Use also a
locating sleeve.

NOTE: The locating sleeve is the same that con-
tains new cageless bearing.

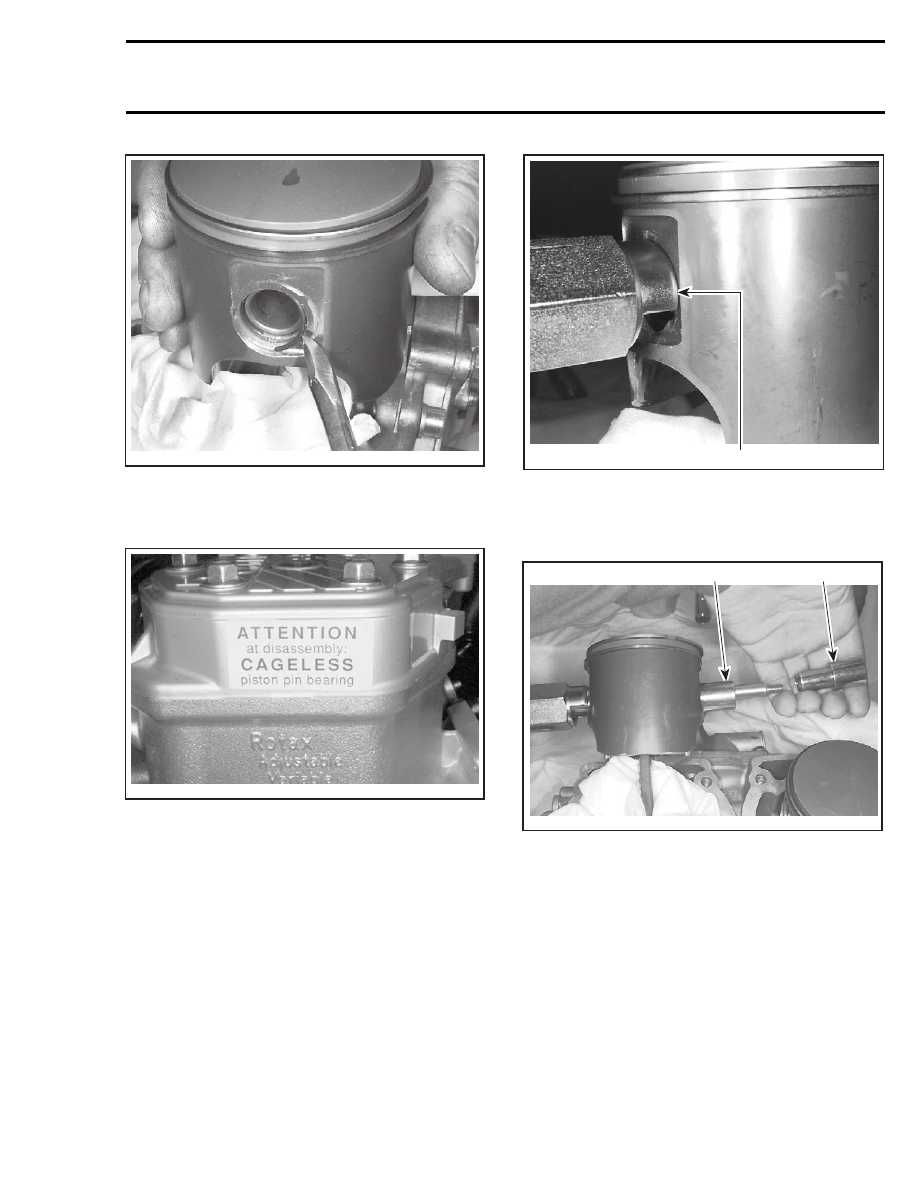

Insert piston pin puller (P/N 529 035 503) making
sure it sits squarely against piston.

A02C2AA

1

TYPICAL
1. Properly seated all around

Install sleeve then shouldered sleeve over puller
rod.

1

A02C2BA

2

TYPICAL — INSTALLATION OF SLEEVE KIT
1. Sleeve
2. Shouldered sleeve

Screw (LH threads) extracting nut.

Pull out piston pin no. 27 by unscrewing puller
until shouldered sleeve end is flush with thrust
washer of piston pin bearing.

mmr2004-Rev

93

Section 04 ENGINE
Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

A02C2CA

TYPICAL — PISTON PIN EXTRACTION

1

3

A02C2DA

2

TYPICAL
1. Sleeve inside bearing
2. Thrust washer
3. Shouldered sleeve end

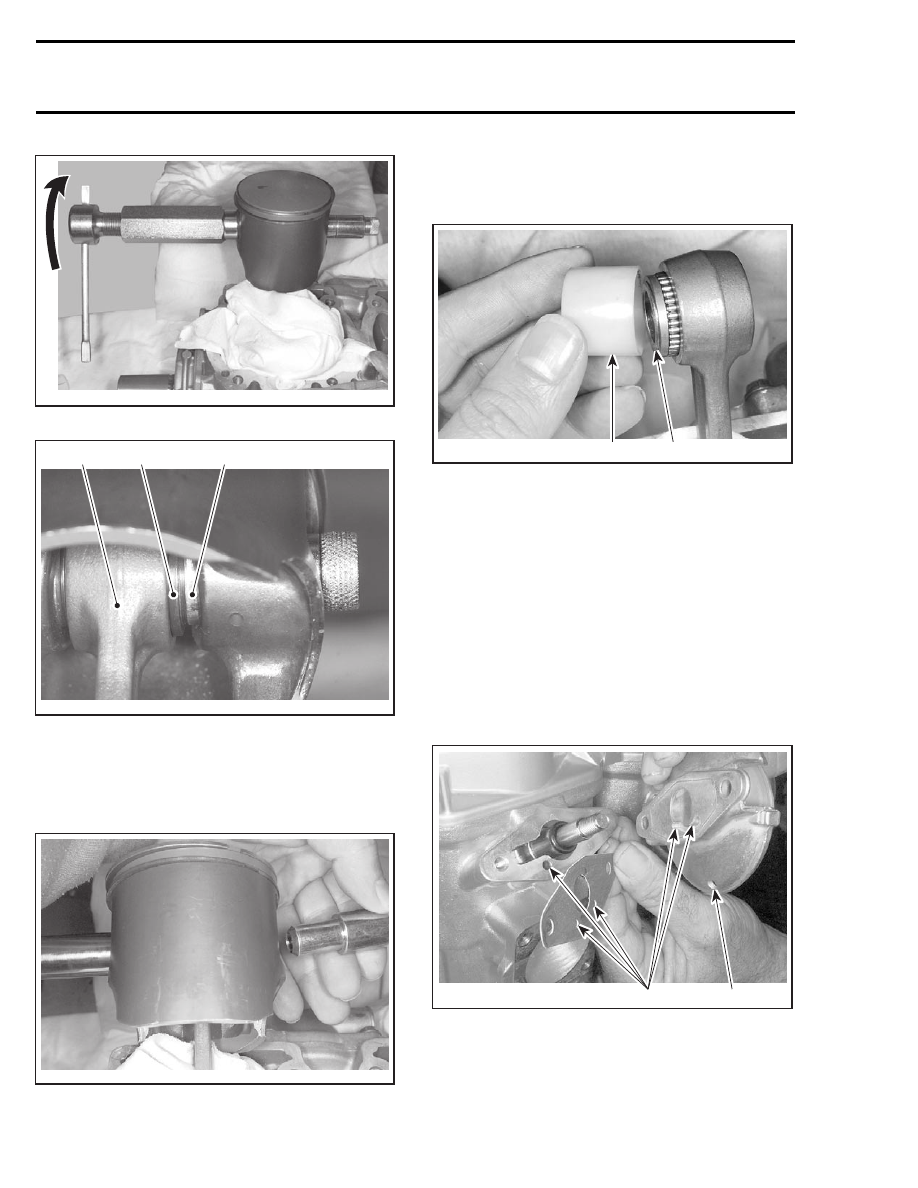

Remove puller. Pull out shouldered sleeve care-
fully.

A02C2EA

TYPICAL

Remove piston from connecting rod.

Install locating sleeve. Then push needle bearings
along with thrust washers and sleeve.

1

A02C2FA

2

TYPICAL
1. Locating sleeve
2. Sleeve

INSPECTION

Cylinder Head Cover, Cylinder
Head and Cylinder

Refer to LEAK TEST AND ENGINE DIMENSIONS
MEASUREMENT.

RAVE System

Check valve rod housing and cylinder for clogged
passages (all models except SDI).

1

A32C16A

2

1. Draining hole
2. Passages

NOTE: Oil dripping from draining hole indicates a
loosen spring or damaged bellows.

94

mmr2004-Rev

Section 04 ENGINE

Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

Check for cracked, dried or perforated bellows
no. 13.

Check if the compression springs no. 7 are in
specifications.

ENGINE

TYPE

SPRING

P/N

COLOR

WIRE

DIA.

mm

(in)

FREE

LENGTH

mm (in)

593

420 239 944

Brown

0.9

(.035)

48.5

(1.91)

593 HO

420 239 944

Brown

0.9

(.035)

48.5

(1.91)

593 HO SDI

420 239 942

Black

0.8

(.031)

42.5

(1.67)

793 HO
(All models
except
Summit)

420 239 941

Blue

0.8

(.031)

52.5

(2.07)

793 HO
(All Summit)

420 239 942

Black

0.8

(.031)

42.5

(1.67)

ASSEMBLY

RAVE System

Apply sealing compound Drei Bond (P/N 420 297
906) in the groove of valve base and in the piston
valve groove, then install bellows.

Install RAVE valve with its mention top as illus-
trated in the following photo.

A32C15A

Tighten red cap screw no. 28 to bottom.

Piston

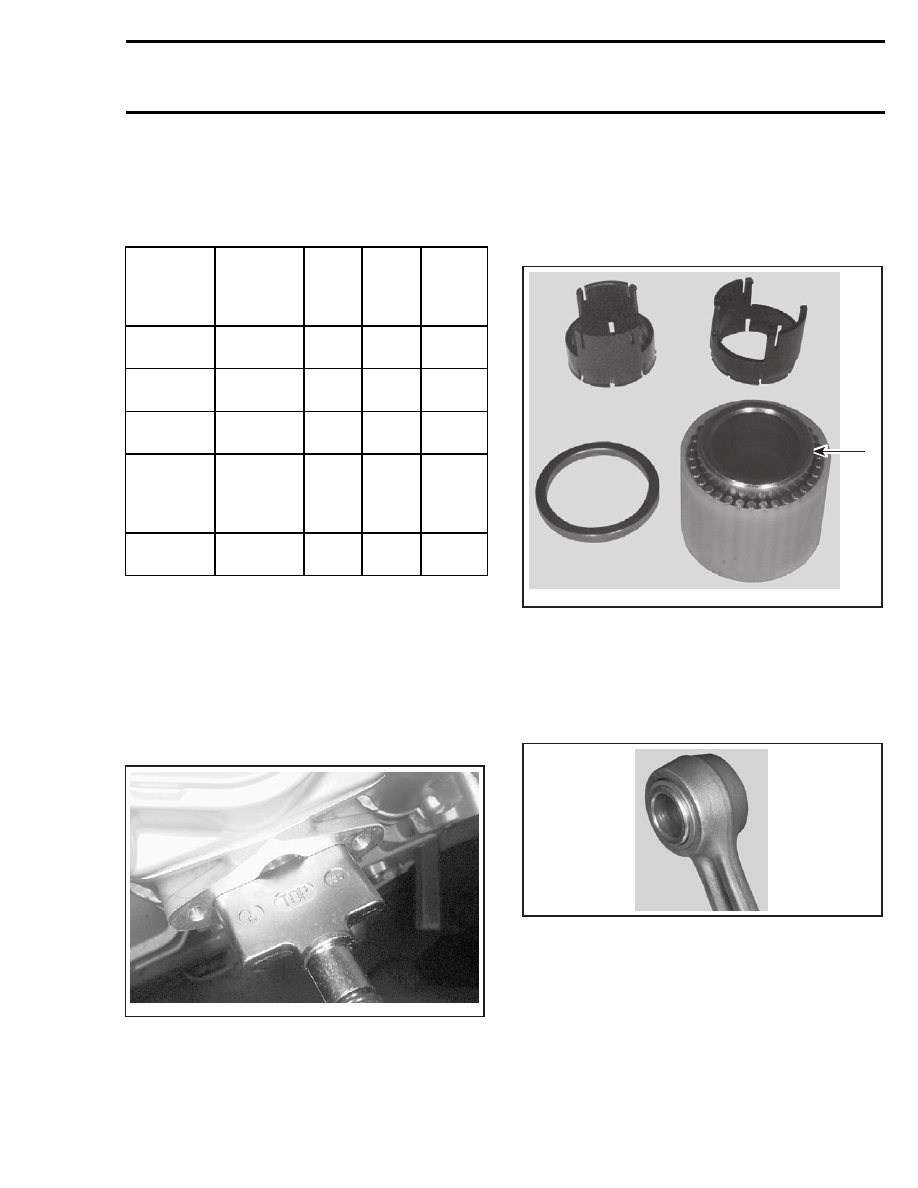

When installing a new cageless bearing, replace
half plastic cages with sleeve.

NOTE: 593, 593 HO, 593 SDI and 793 HO engine
cageless bearings have 28 needles.

1

A02C2GA

TYPICAL
1. Sleeve

Lubricate needle bearings and thrust washers
with injection oil then install washers on each end
of needles.

Insert cageless bearing into connecting rod.

A02C2HA

TYPICAL — CAGELESS BEARING AND SLEEVE INSTALLED

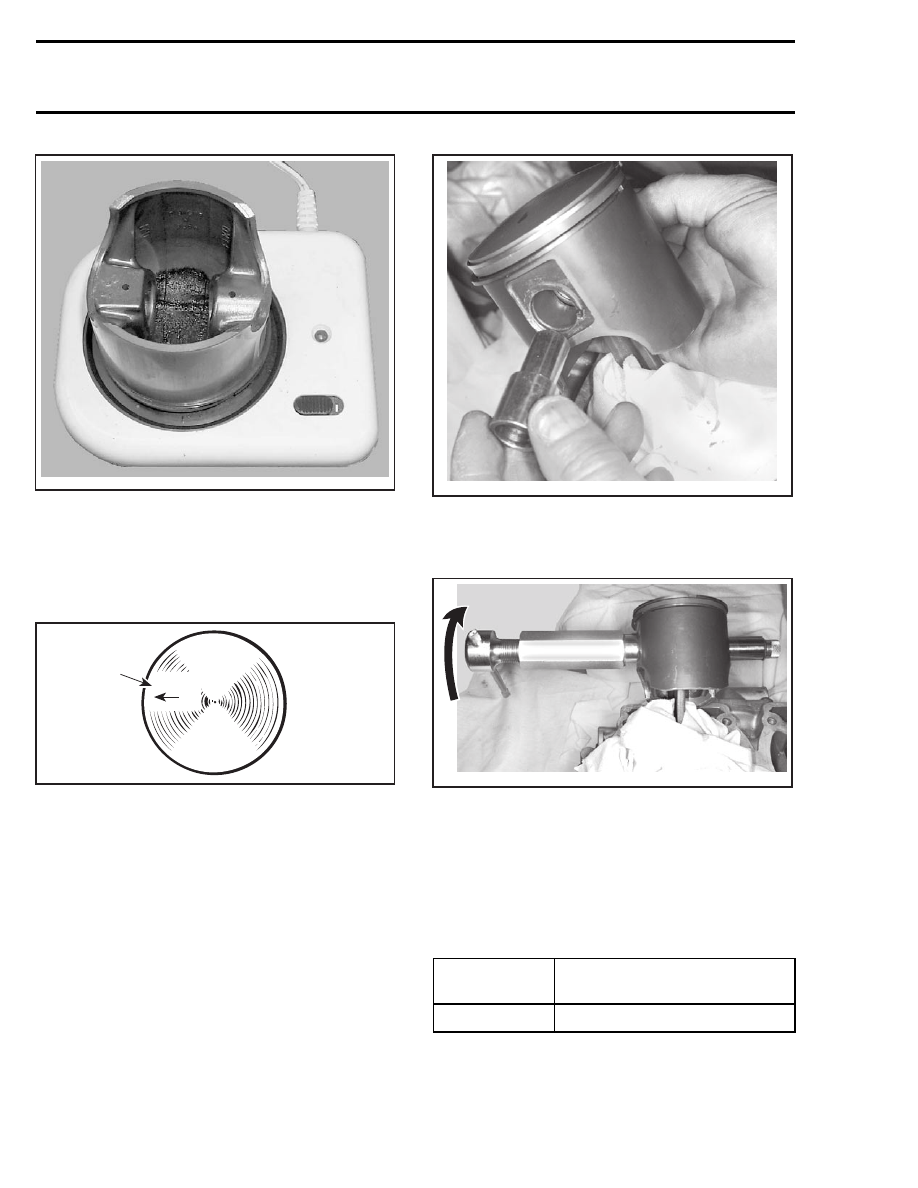

Heat piston using bearing heater (P/N 529 035
969).

mmr2004-Rev

95

Section 04 ENGINE
Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

A32CBHA

CAUTION: Piston temperature must not exceed
46°C (115°F). Never use direct flame to heat the
piston and never freeze the pin.

At assembly, place the pistons over the connect-
ing rods with the letters «AUS» (over an arrow on
the piston dome) facing towards the exhaust port.

A01C01A

AUS

1

1. Exhaust

Install shouldered sleeve.

A02C2IA

TYPICAL — SHOULDERED SLEEVE INSTALLATION

Install piston pin puller and turn handle until piston
pin is correctly positioned in piston.

A02C2JA

TYPICAL

All Models

CAUTION: Always install new circlips.

To minimize the effect of acceleration forces on
circlip, install each circlip so the circlip break is
at 6 o’clock as illustrated. Use appropriate piston
circlip installer.

ENGINE

TYPE

PISTON CIRCLIP INSTALLER

(P/N)

All

529 035 686

Use circlip installer (P/N 529 035 686) to install
new mono-hook circlips no. 25.

96
