Section 04 ENGINE

Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

TROUBLESHOOTING

Before completely disassembling the engine,
check airtightness. Refer to LEAK TEST AND
ENGINE DIMENSION MEASUREMENT.

COMPONENT REMOVAL WITH
THE ENGINE INSTALLED

Most engine components can be removed with
engine on vehicle such as:

– cylinder head cover no. 1
– cylinder head no. 2
– cylinder(s) no. 3
– piston(s)
– piston ring(s)
– rewind starter
– oil pump
– water pump
– magneto flywheel
– RAVE valve(s)
– reed valve(s).

CLEANING

Discard all gaskets and O-rings.

Clean all metal components in a non-ferrous metal
cleaner.

Scrape off carbon formation from cylinder ex-
haust port cylinder head and piston dome using a
wooden spatula.

NOTE: The letters «AUS» (over an arrow on the
piston dome) must be visible after cleaning.

Clean the piston ring groove with a groove cleaner
tool or with a piece of broken ring.

RAVE VALVE BASIC OPERATION

SDI Models

The RAVE valves change the height of the exhaust
port. The RAVE valve solenoid, which is controlled
by the ECM, allows positive crankcase pressure to
inflate the bellows and open the RAVE valves.

To open the RAVE valves, the ECM activates a
solenoid which directs the pressure to the valves.

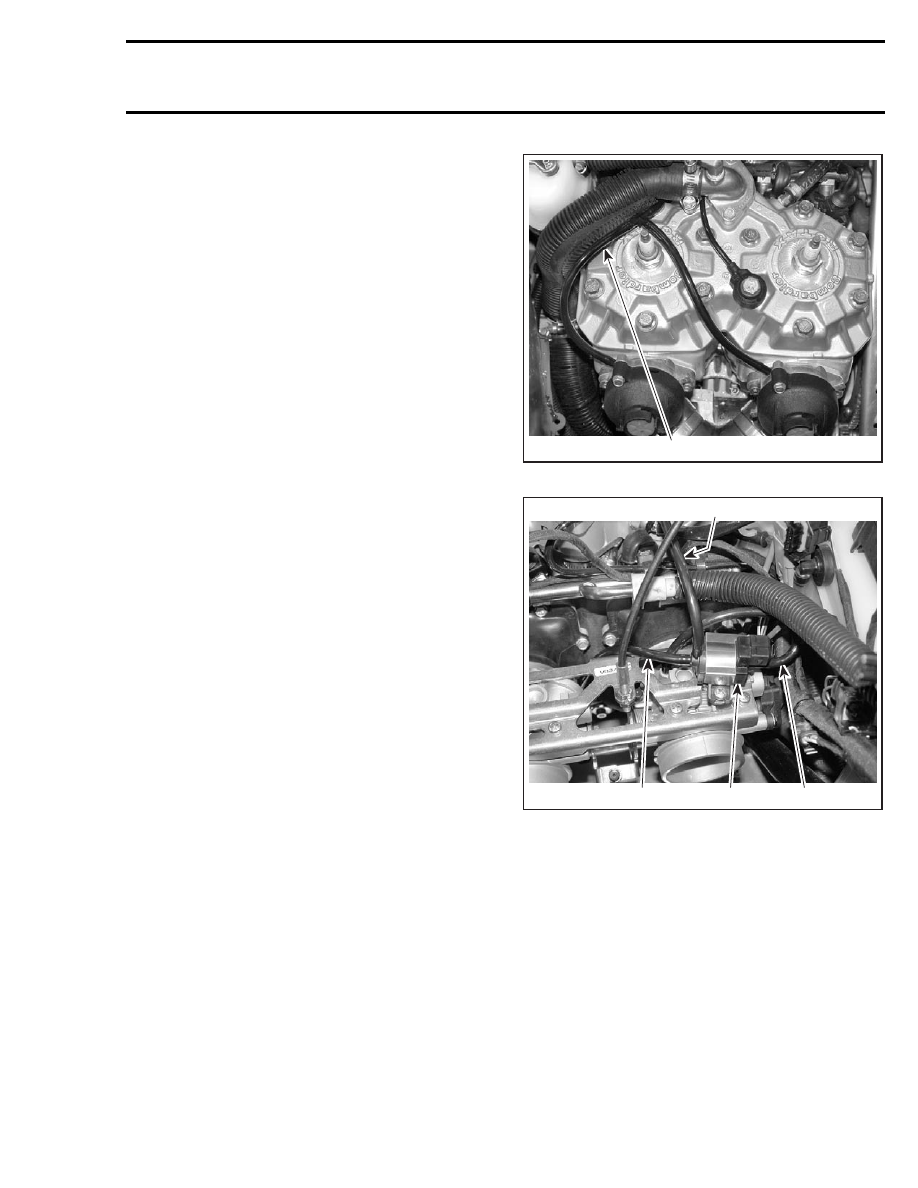

1

A32C94A

1. Pressure from solenoid

1

A32C95A

3

4

2

1. Solenoid
2. Pressure to RAVE valves
3. Vent to throttle body
4. Pressure with check valve from crankcase

To close the RAVE valves, the ECM deactivates
the solenoid. The RAVE valves are opened to the
intake manifold.

mmr2004-Rev

89

Section 04 ENGINE
Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

Maintenance

All Models

There are no wear parts anywhere in the system
and there are no adjustments to be periodically
checked. The only possible maintenance required
would be cleaning of carbon deposits from the
guillotine slide. Cleaning intervals would depend
upon the user’s riding style and the quality of the
oil used.

Bombardier suggests annual cleaning of the valve.
If a customer uses lower quality oil, than recom-
mended, more frequent cleaning may be required.

No special solvents or cleaners are required when
cleaning the valve.

On SDI models, check if solenoid heating ele-
ment is still functional once a year, the element
should be warm after one minute of riding. At the
same time, check if crankcase check valve is still
functional.

NOTE: Make sure hoses are not kinked or dam-
aged.

Boring Precaution

All Models

In its stock configuration, the RAVE valve guillo-
tine has a minimum of 0.5 mm (.020 in) clearance
to the cylinder bore measured at the center line
of the cylinder. This is the minimum production
clearance.

DISASSEMBLY

RAVE System

NOTE: RAVE stands for Rotax Adjustable Variable
Exhaust.

Remove RAVE valve cover no. 4 by removing
screws no. 5.



WARNING

Firmly hold cover to valve base no. 6. The
compression spring no. 7 inside the valve is
applying pressure against the cover.

2

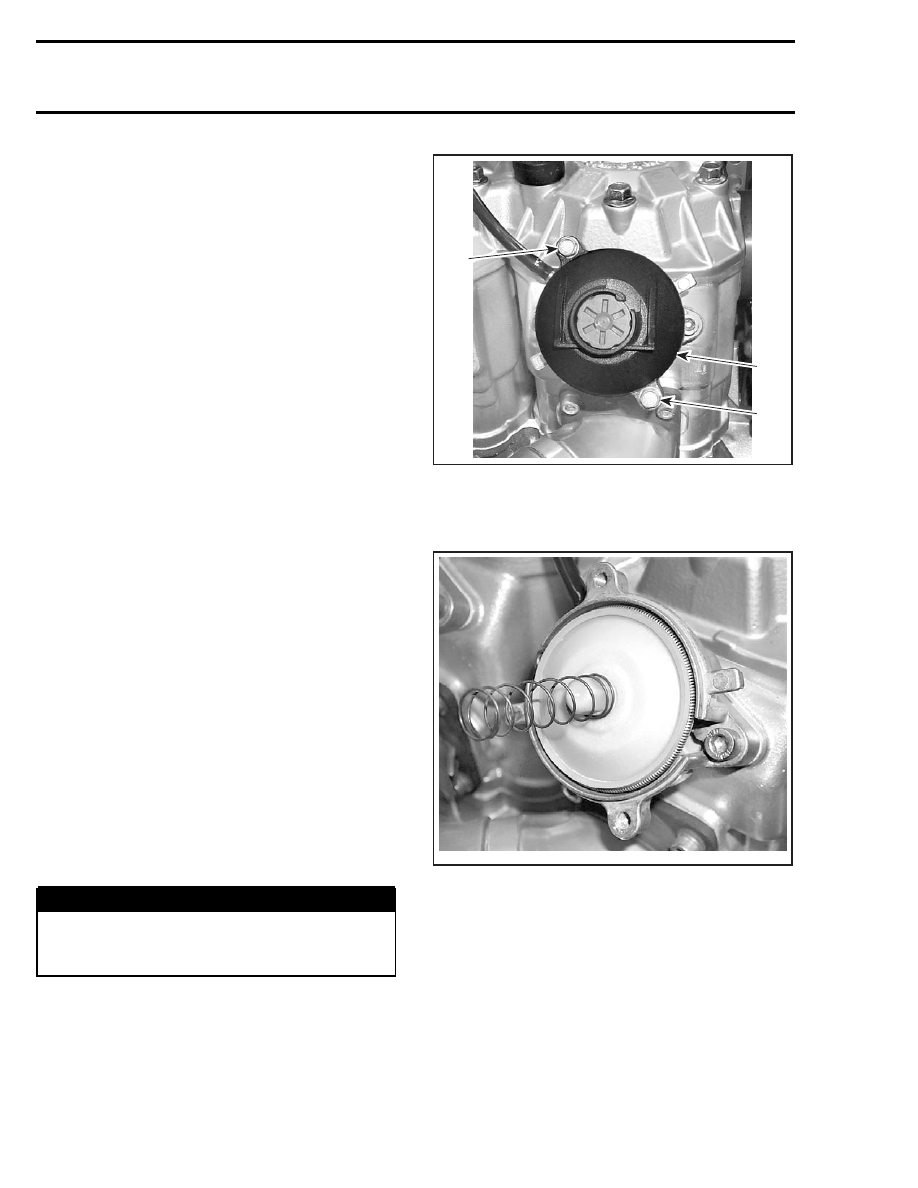

A32C96A

1

2

TYPICAL
1. Cover
2. Retaining screws

Remove the compression spring no. 7.

A32C97A

TYPICAL

Unscrew the Allen socket screw no. 8 then re-
move the RAVE valve base no. 6.

90

mmr2004-Rev

Section 04 ENGINE

Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

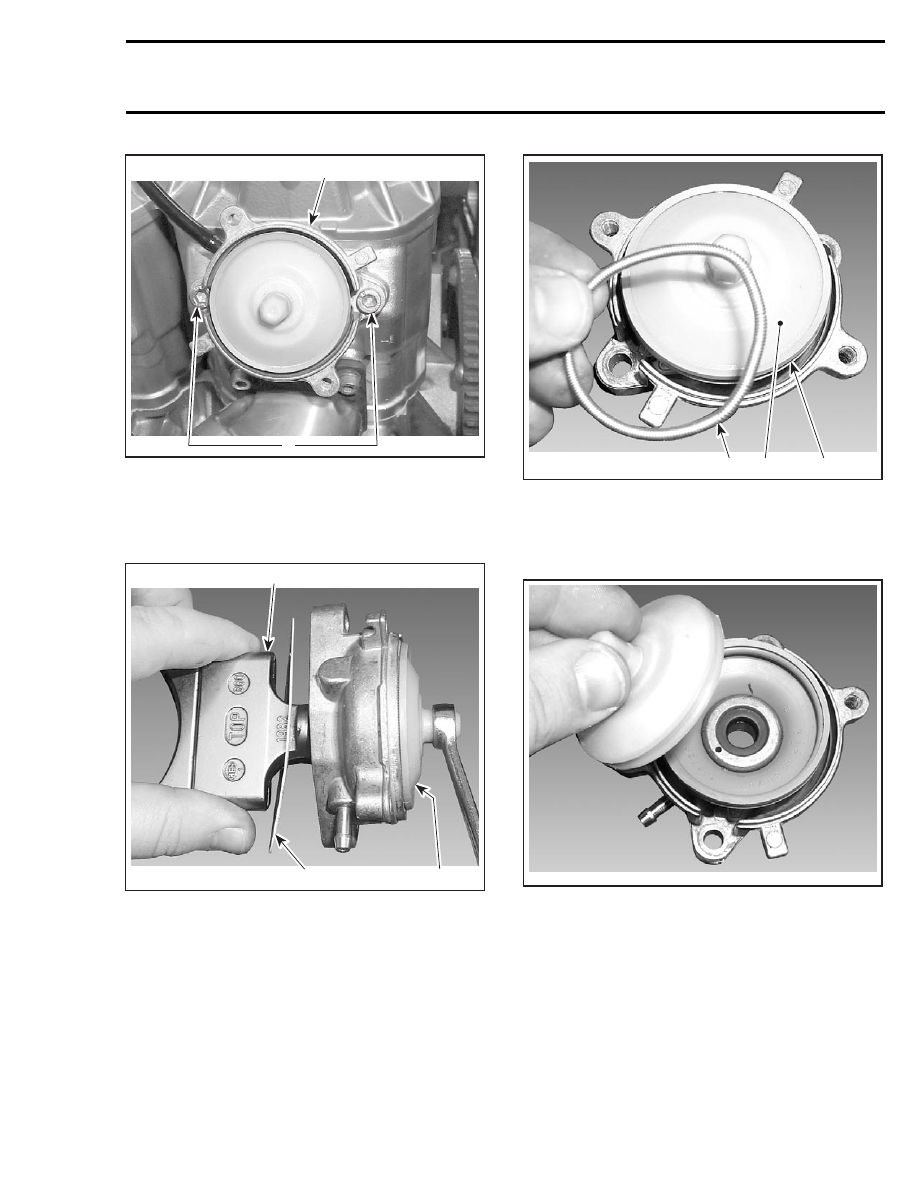

A32C98A

1

2

TYPICAL
1. Allen socket screws
2. RAVE valve base

Unscrew and remove the guillotine no. 9 from the
valve piston no. 10 than remove the gasket no. 11.

2

A32C99A

3

1

TYPICAL
1. Guillotine
2. Gasket
3. Valve piston

Remove spring no. 12 retaining bellows no. 13 to
valve piston.

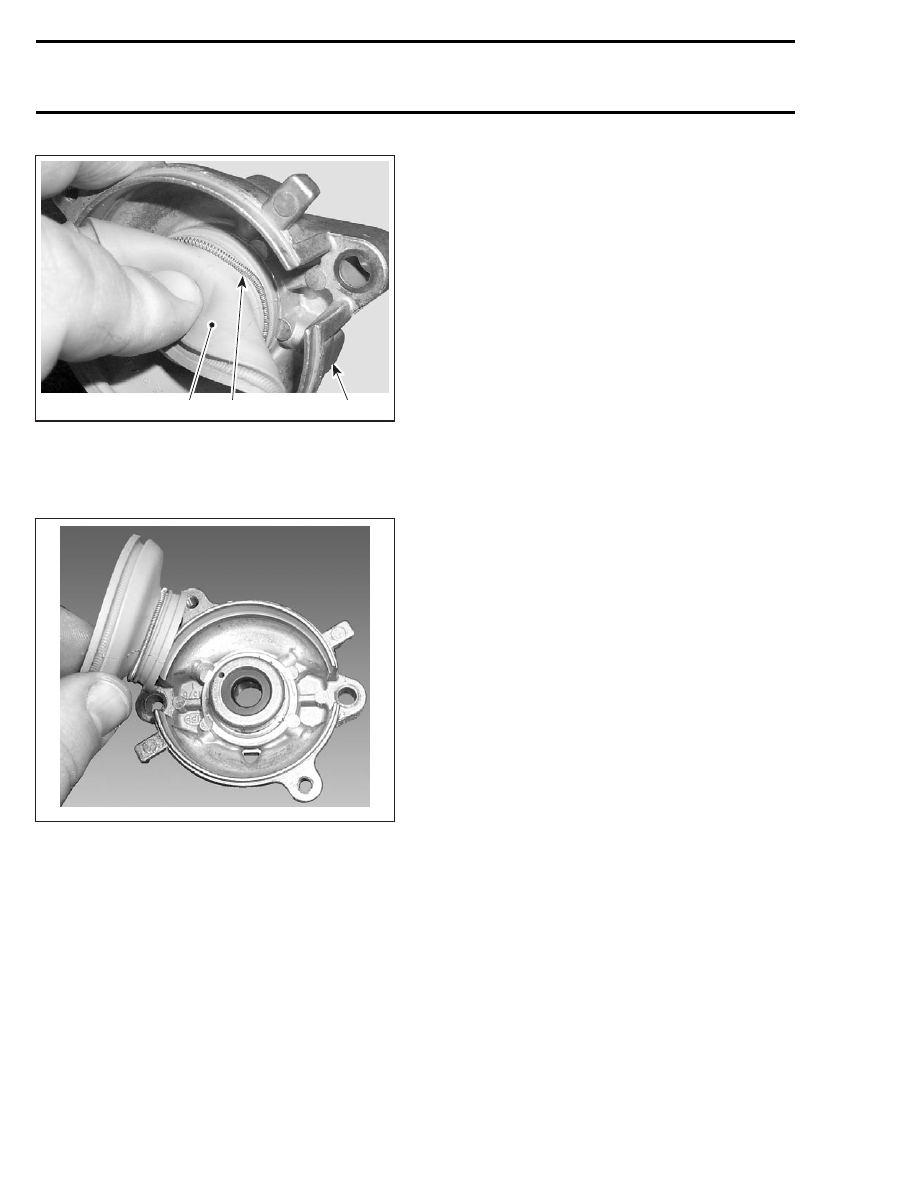

1

A32C9AA

3

2

TYPICAL
1. Spring
2. Valve piston
3. Bellows

Remove valve piston.

A32C9BA

TYPICAL

Remove the small spring no. 14 retaining bellows
to valve base.

mmr2004-Rev

91

Section 04 ENGINE
Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

1

A32C9CA

2

3

TYPICAL
1. Bellows
2. Small spring
3. Valve base

Remove bellows from valve base.

A32C9DA

TYPICAL

REED Valve

593 Engine Types

Remove intake resonator on top of reed valves
no. 15.

All Engine Types

Unscrew reed valve screws no. 16 then remove
reed valve(s).

793 HO Engine Types

Remove connecting flange no. 17 and gasket
no. 18.

Cylinder Head Cover

All Engine Types

Unplug spark plug cables.

SDI Engine Types

Disconnect the knock sensor no. 19.

793 HO Engine Types

Disconnect the temperature sensor connector.

All Engine Types

Unplug coolant hose from upper thermostat hous-
ing no. 20.

Unscrew all cylinder head cover screws no. 21.

Cylinder Head

All Engine Types except 793 HO

Remove the cylinder head cover no. 1.

Disconnect the temperature sensor connector.

Remove the cylinder head no. 2.

Cylinder

SDI Engine Types

Release the fuel pressure of the system. Refer to
COMPONENT INSPECTION AND ADJUSTMENT.

All Engine Types except 793 HO

Remove cylinder head no. 2.

793 HO Engine Types

Remove cylinder head cover no. 1.

SDI Engine Types

Unplug fuel injector connectors then remove the
fuel rail no. 24. Refer to COMPONENT INSPEC-
TION AND ADJUSTMENT.

All Engine Types

Remove manifold and RAVE valves.

Unscrew cylinder screws no. 22 and no. 23 then
remove the cylinder(s) no. 3.

Piston

Place a clean cloth or rubber pad (P/N 529 023 400)
over crankcase. Then with a pointed tool inserted
in piston notch, remove both circlips no. 25 from
piston no. 26.

92
