Section 01 TOOLS AND SERVICE PRODUCTS

Subsection 02 (SERVICE PRODUCTS)

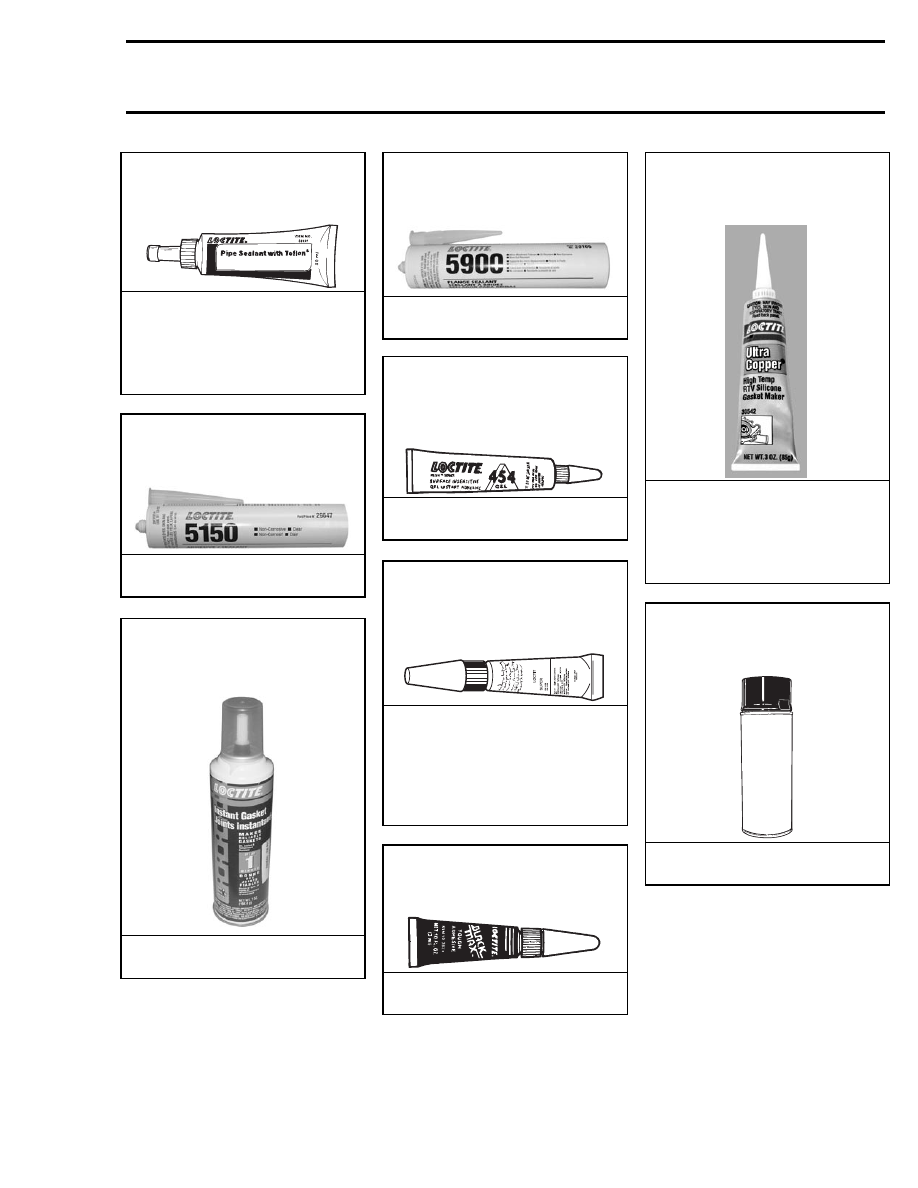

Pipe sealant
(P/N 293 800 018)
Loctite 592 (50 mL)

APPLICATION

Engine plugs and senders.

NOTE: Only the P/N has been
changed. This product is identi-
cal to the P/N 413 702 300.

Loctite 5150
(P/N 293 800 086)

APPLICATION

All models to seal bottom pan.

Instant gasket
(P/N 293 800 088)
(7 oz)

APPLICATION

All models.

RTV silicone sealant
(P/N 293 800 066)
Loctite 5900 (300 mL)

APPLICATION

Tundra R chaincase cover.

Gel instant adhesive
(P/N 413 708 300)
Loctite 454-40
20 g (.70 oz)

APPLICATION

Isolating foam and rubber strip.

General purpose instant adhe-
sive
(P/N 293 800 021)
Loctite 495 (3 g)

APPLICATION

Rubber to metal bonding and
most hard plastic.

NOTE: Only the P/N has been
changed. This product is identi-
cal to the P/N 413 703 200.

Tough adhesive
(P/N 413 408 300)
Loctite Black Max 3 mL (.10 oz)

APPLICATION

Shifter boot or grip.

High temperature RTV sealant
(P/N 293 800 090)
Ultra Copper (80 mL)

APPLICATION

All models.

NOTE: Only the P/N has been
changed. This product is identi-
cal to the P/N 413 710 300.

Paint for frame touch-up
(P/N 413 401 000)
Black semi-gloss (spray can)

APPLICATION

All models with a black frame.

mmr2004-Rev

27

Section 01 TOOLS AND SERVICE PRODUCTS
Subsection 02 (SERVICE PRODUCTS)

N–>

Scratch remover

(P/N 861 774 800)

APPLICATION

All models.

28

mmr2004-Rev

Section 02 MAINTENANCE

Subsection 01 (MAINTENANCE CHART)

MAINTENANCE CHART

I:

Inspect, verify, clean, adjust,
lubricate or replace if necessary

C:

Clean

L:

Lubricate

R:

Replace

A:

Adjust

10 h

or

500 km

(300 m.)

(1)

Weekly

or

240 km

(150 m.)

Monthly

or

800 km

(500 m.)

Once

a year

or

3200 km

(2000 m.)

6000 km

(3700 m.)

Storage

(1)

Preseason

preparation

(1)

Refer to the

following

subsection(s)

ENGINE

Rewind Starter and Rope

I, L, C

I

04-06

Engine Nuts and Screws

I

I

I

04-01

See TOP END

Exhaust System

I

I

I

04-01

See ENGINE

REMOVAL

Engine Lubrication

L

02-02

Cooling System

I

I

I

04-05

Coolant

I

R

04-05

Condition of Seals

(4)

I

I

04-01

RAVE Valves

(4)

C

04-01 See

TOP END

LUBRICATION

Injection Oil Filter

I

R

04-04

Oil Injection Pump

A

A

A

04-04

FUEL

Fuel Stabilizer

R

02-02

Fuel Filter

R

02-03

Fuel Lines, Fuel Rail and Connections

I

I

I

05-02

Carburetor

A

A

A, C

04-07

Throttle Cable

I

I

I

I

04-07 and 05-02

Air Filter

C

C

02-03

Fuel Injection System (visual inspection)

I

05-02

Throttle Body Bores and Throttle Plates

(4)

C

05-02

mmr2004-Rev

29

Section 02 MAINTENANCE
Subsection 01 (MAINTENANCE CHART)

I:

Inspect, verify, clean, adjust,
lubricate or replace if necessary

C:

Clean

L:

Lubricate

R:

Replace

A:

Adjust

10 h

or

500 km

(300 m.)

(1)

Weekly

or

240 km

(150 m.)

Monthly

or

800 km

(500 m.)

Once

a year

or

3200 km

(2000 m.)

6000 km

(3700 m.)

Storage

(1)

Preseason

preparation

(1)

Refer to the

following

subsection(s)

DRIVE

Drive Belt

I

I

I

06-01

Drive and Driven Pulleys

I

I

C

I

C

06-02 and 06-03

Tightening Torque of Drive Pulley Screw

I

I

I

06-02

Driven Pulley Preload

I

I

I

06-03

BRAKE

Brake Fluid

I

I

R

I

06-05

Brake

I

I

I

I

06-05

TRANSMISSION

Drive Chain Tension

A

A

A

06-06

Countershaft

L

L

L

06-05

Chaincase Oil

I

I

R

I

06-06

Drive Axle End Bearing

(2)

L

L

L

08-03

STEERING/FRONT SUSPENSION

Steering and Front Suspension

(2)

A,I,L

A,I

L

A,I,L

09-01 and 09-02

Wear and Condition of Skis and Runners

I

I

I

09-02

SUSPENSION

Suspension

(2)

I

I,L

I,L

See Section 08

and appropriate

Subsection

Suspension Stopper Strap

I

I

See Section 08

and appropriate

Subsection

Track

I

I

I

08-04

Track Tension and Alignment

A

AS REQUIRED

08-04
