8-30

Аккумуляторная батарея

Данный снегоход оснащен аккумуляторной ба%
тареей герметичного типа (MF), не требую%
щей никакого технического обслуживания.
Проверять уровень электролита и добавлять
дистиллированную воду нет необходимости.

Чтобы зарядить батарею
При появлении признаков разрядки батареи
как можно скорее обратитесь к дилеру фирмы
Yamaha для ее зарядки. Помните, что батарея
разряжается быстрее, если снегоход оснащен
вспомогательным электрооборудованием.

Замена плавких предохранителей

1. Поднимите капот.
2. Снимите правостороннюю крышку

.

3. Разъедините зажим

.

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Электролит батареи ядовит и опасен. Он содер
жит серную кислоту и может вызвать сильные
ожоги. Не допускайте попадания электролита
на кожу, одежду или в глаза.
НЕЙТРАЛИЗАЦИЯ:
НАРУЖНАЯ: Смыть водой.
ВНУТРЕННЯЯ: Выпить большое количество
воды или молока. Затем выпить магнезию, взби
тое яйцо или растительное  масло. Немедленно
обратиться к врачу.
ГЛАЗА: Промывать водой в течение 15 минут,
после чего немедленно обратиться к врачу.
Батарея выделяет взрывоопасный газ. Рядом с
батарей не должны находиться искрящие прово
да, открытое пламя, зажженные сигареты и т.п.
Во время зарядки батареи или ее эксплуатации в
закрытом помещении должна быть обеспечена
достаточная вентиляция. При работе с батареей
всегда защищайте глаза.

!

ДЕРЖИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ
В МЕСТЕ, НЕДОСТУПНОМ ДЛЯ ДЕТЕЙ.

ПРЕДУПРЕЖДЕНИЕ

Используйте только предохранители указанного
типа. Неподходящий предохранитель может
стать причиной выхода из строя электрообору
дования и ВОЗНИКНОВЕНИЯ ОПАСНОСТИ
ВОЗГОРАНИЯ.

!

ОСТОРОЖНО:

Во избежание случайного короткого

замыкания перед заменой предохра"
нителя поверните главный переклю"
чатель в положение "OFF" [Выкл.] и
отсоедините отрицательный провод
аккумуляторной батареи.

8-31

4. Ослабьте зажимные винты

.

5. Сдвиньте зажим

 вентиляционного шлан%

га масляного бака с корпуса воздушного филь%
тра, после чего отсоедините вентиляционный
шланг

 масляного бака.

6. Сдвиньте зажим

 вентиляционного шлан%

га картера вверх, а затем отсоедините вентиляци%
онный шланг

 картера от двигателя.

7. Поднимите корпус воздушного фильтра,
сдвиньте зажим

 вентиляционного шланга

картера вниз, отсоедините вентиляционный
шланг картера от корпуса воздушного фильт%ра,
а затем извлеките корпус воздушного фильтра.
8. Отсоедините отрицательный провод акку%
муляторной батареи.

9. Замените перегоревший предохранитель
новым, рассчитанным на соответствующую
амперную нагрузку.
10. Подсоедините отрицательный провод аккуму%
ляторной батареи.
11. Установите на место корпус воздушного
фильтра и выполните остальные действия в
последовательности, обратной демонтажу.

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ОСТОРОЖНО:

При установке корпуса воздушного
фильтра надежно подсоедините
вентиляционные шланги.

Если новый предохранитель снова сразу
перегорел, предоставьте снегоход дилеру
фирмы Yamaha для технического осмотра.

ПРИМЕЧАНИЕ

При установке корпуса воздушного фильтра
подсоедините вентиляционный шланг кар%
тера сначала к корпусу воздушного фильтра,
а затем к двигателю.

ПРИМЕЧАНИЕ

8-32

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

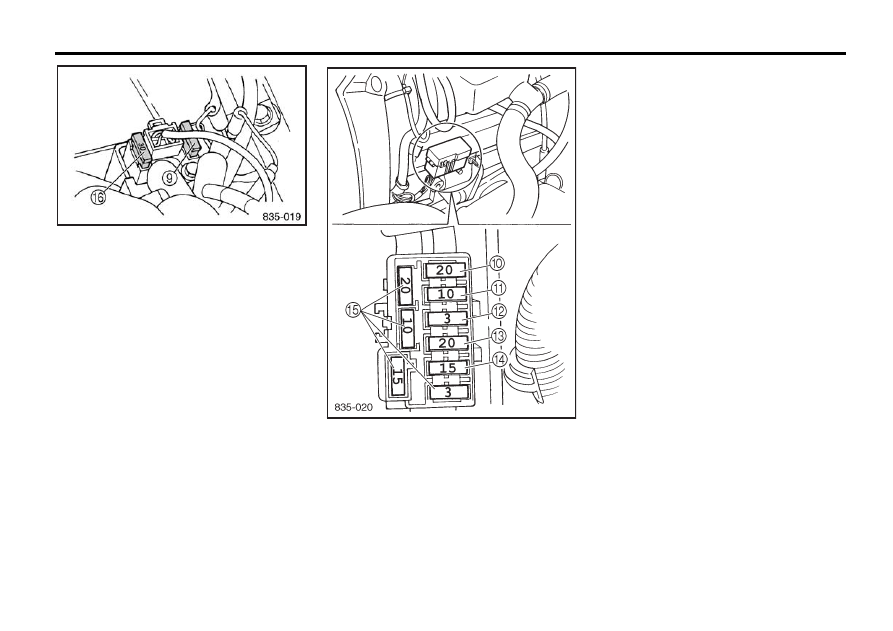

Типы предохранителей:


 Главный предохранитель:

30 А

 Предохранитель фары "HEAD":

20 А



 Предохранитель сигнальной цепи "SIG":

10 А



 Предохранитель гнезда для подключения к
источнику постоянного тока "DC TERM"

3 А



   Предохранитель цепи обогрева карбюра
торов "C/W":

20 А



 Предохранитель цепи зажигания "IGN":

15 А

 Запасные предохранители

(20 А, 10 А, 15 А, 3 А)

 Запасной главный предохранитель

9-1

А. Двигатель проворачивается, но
не запускается

1. Топливная система
Топливо не поступает в камеру сгорания
 В баке нет топлива … Залейте топливо.

 Засорился топливопровод … Прочистите
топливопровод.
 Засорился карбюратор … Прочистите кар%
бюратор.
Топливо поступает в камеру сгорания
 Двигатель залит (чрезмерное дросселирова%
ние) … Запустите двигатель при открытой дрос%
сельной заслонке или протрите насухо свечи
зажигания.

2. Электрическая система
Слабая искра или отсутствие искры
 Свечи зажигания покрыты нагаром или
влажные … Удалите нагар или протрите свечи
насухо; при необходимости замените свечи.
 Неисправна система зажигания … Предос%
тавьте снегоход дилеру фирмы Yamaha для тех%
нического осмотра.

 Неисправна система блокировки дроссель%
ной заслонки T.O.R.S. … Отсоедините разъ%
емы переключателя карбюратора и соедините
их между собой в обход системы T.O.R.S.

3. Недостаточная компрессия
 Ослабли гайки головки блока цилиндров …
Затяните гайки должным образом.
 Изношена или повреждена прокладка … За%
мените прокладку.
 Изношен или поврежден поршень или ци%
линдр … Предоставьте снегоход дилеру фир%
мы Yamaha для технического осмотра.

Б. Запуск двигателя при разряжен"
ной аккумуляторной батарее

Если аккумуляторная батарея снегохода
разряжена, двигатель может быть запущен
при помощи 12%вольтной батареи и кабельных
перемычек. Для подобного запуска двигателя
к снегоходу прилагаются два соединительных
провода. Так как подвеска двигателя
резиновая, рама снегохода не подходит для
использования в качестве точки заземления
при запуске двигателя от внешней батареи,
подключенной при помощи кабельных
перемычек.

НАХОЖДЕНИЕ И УСТРАНЕНИЕ  НЕИСПРАВНОСТЕЙ

ПРЕДУПРЕЖДЕНИЕ

Перед шунтированием системы T.O.R.S. , что
дроссельная заслонка должным образом возв
ращается в полностью закрытое положение.
Система T.O.R.S. является важным защитным
устройством; в случае ее неисправности немед
ленно  предоставьте снегоход дилеру фирмы
Yamaha для ремонта.

!

ПРЕДУПРЕЖДЕНИЕ

Подсоединяйте кабельные перемычки только к
клеммам, предназначенным для соединительных
проводов. Не подсоединяйте их к раме или
другим проводам.
Не допускайте контакта кабельных перемычек
или клемм для соединительных проводов друг с
другом, с рамой или с металлической частью
снегохода. Это может вызвать повреждение
электрической системы или возгорания.

!
