8-26

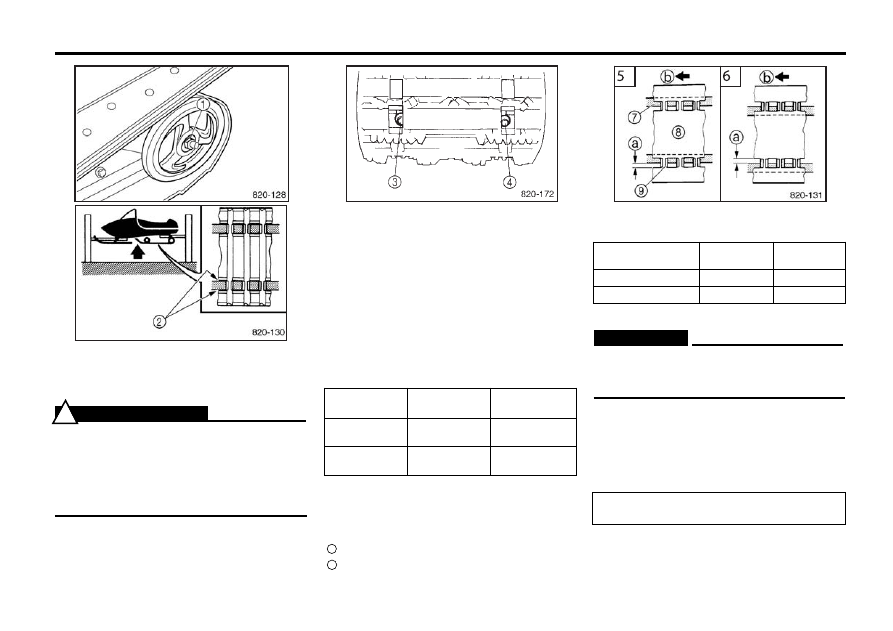

Регулировка приводной гусеницы

1. Поднимите заднюю часть снегохода и
установите ее на подходящую опору, чтобы
приподнять гусеницу над поверхностью.
2. Ослабьте гайку

 задней оси.

3. Запустите двигатель и дайте гусенице про%
вернуться на один или два оборота. Заглушите
двигатель.
4. Проверьте выравнивание гусеницы относи%
тельно направляющих

. Если выравнивание

не соответствует норме, отрегулируйте поло%
жение гусеницы, вращая левый и правый
регуляторы.

 Направляющая гусеницы

 Гусеница

 Металлическая деталь направляющей

Зазор

Вперед

5. Отрегулируйте провисание гусеницы в со%
ответствии с требуемой величиной.

6. Проверьте еще раз выравнивание и прови%
сание. При необходимости повторите опера%
ции с 3%й по 5%ю, пока не будет достигнуто
правильное положение гусеницы.
7. Затяните гайку задней оси.

b

a

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Данная регулировка должна производиться
только дилером фирмы Yamaha.
Перед работой под снегоходом надежно закре
пите его на подходящей опоре.
Запускайте двигатель в хорошо вентилируемом
помещении.

!

Положение

гусеницы

 Смещена

вправо

 Смещена

влево

 Левый

регулятор

Вывернуть

Ввернуть

 Правый

регулятор

Ввернуть

Вывернуть

Провисание

гусеницы

Больше

нормы

Меньше

нормы

 Левый регулятор

Ввернуть

Вывернуть

 Правый регулятор

Ввернуть

Вывернуть

ОСТОРОЖНО:

Правый и левый регуляторы должны
быть повернуты на одинаковую ве"
личину.

Крутящий момент затяжки гайки задней оси:
75 Нм (7,5 м·кгс)

8-27

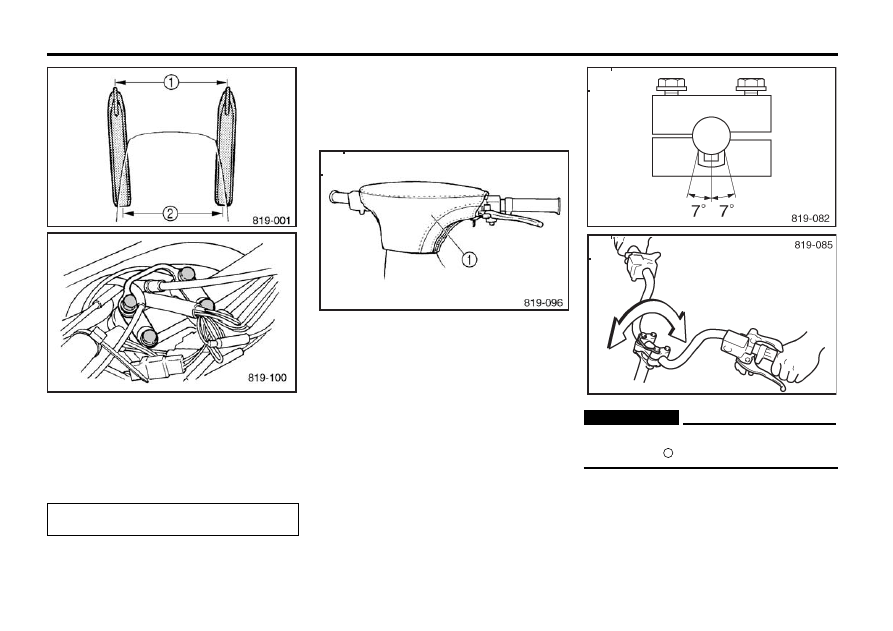

Регулировка параллельности лыж

1. Поверните руль таким образом, чтобы
лыжи были направлены строго вперед.
2. Проверьте следующие параметры установки
лыж:
a. Лыжи направлены вперед.
б. Расхождение лыж (

%) в норме.

3. Если расхождение лыж не соответствует
норме, обратитесь к дилеру фирмы Yamaha.

Регулировка положения руля

1. Снимите крышку рулевой колонки

.

2. Ослабьте болты руля.
3. Переместите руль вверх или вниз, чтобы от%
регулировать его высоту в соответствии с тре%
буемым положением

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Расхождение лыж (



):

015 мм

ОСТОРОЖНО:

Выступ на руле не должен находить"

ся в зоне

, показанной на рисунке.

a

8-28

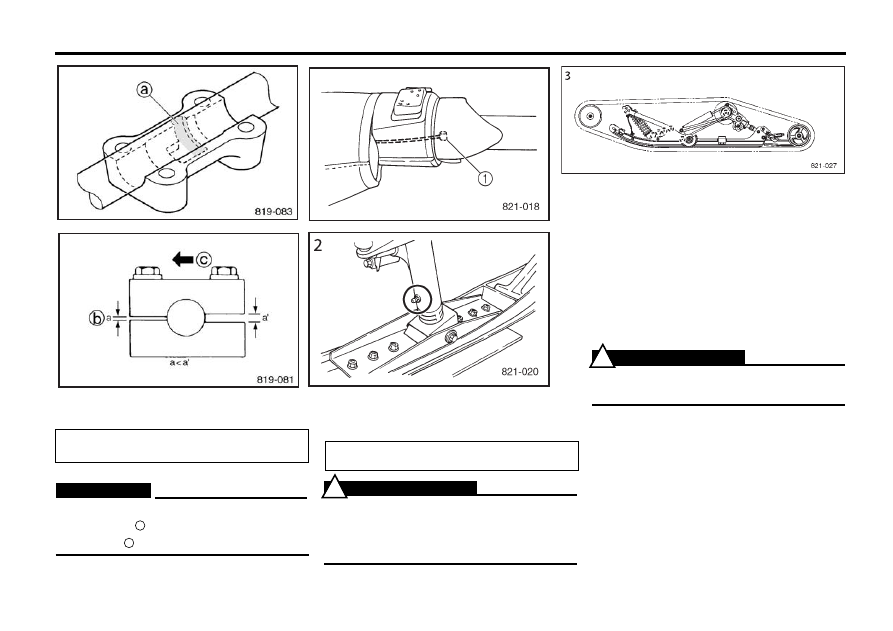

4. Затяните болты руля и установите на место
крышку рулевой колонки.

Смазка

Нанесите смазку в указанных ниже точках.

 Конец троса дроссельной заслонки

 Передняя подвеска

 Задняя подвеска

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Крутящий момент затяжки болта в руле:

14,54 Нм (1,45 м кгс)

ОСТОРОЖНО:



Сторона держателей руля с малым

зазором

должна быть обращена

вперед

с

b

Смазка:
Низкотемпературная смазка

ПРЕДУПРЕЖДЕНИЕ

Нанесите каплю смазки только на конец троса. Не
смазывайте сам трос дроссельной заслонки, пос
кольку он может замерзнуть, что может привести к
потере управления.

!

3

ПРЕДУПРЕЖДЕНИЕ

Смазка передней и задней подвесок должна вы
полняться дилером фирмы Yamaha.

!

8-29

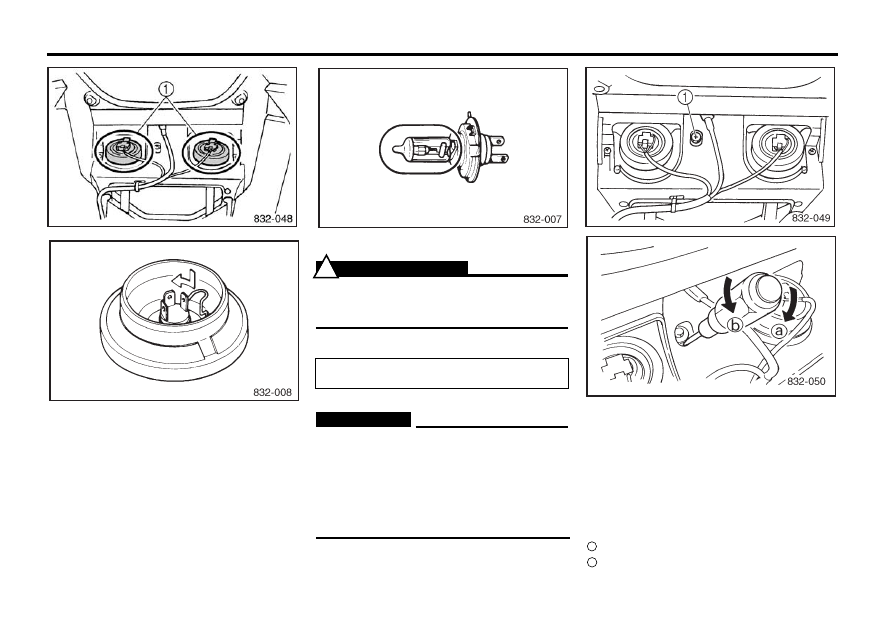

Замена лампы фары

1. Поднимите капот.
2. Отсоедините электроразъем фары.
3. Снимите крышку фары.
4. Извлеките патрон лампы, нажав на него и
повернув его против часовой стрелки.

 Крышка фары

5. Извлеките лампу.

6. Установите новую лампу.

Регулировка луча фары

1. Поднимите капот.
2. Вставьте отвертку Phillips в отверстие под
капотом, чтобы получить доступ к регулятору
луча фары

.

3. Для регулировки луча фары поворачивайте
регулятор луча фары в ту или другую сторону.

Фара сдвигается:

Вниз

Вверх

b

a

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Не подносите к горячей лампе легковоспламе
няющиеся вещества или руки, пока она не
остынет.

!

Тип лампы:
12 В, 60/55 Вт

ОСТОРОЖНО:

Не касайтесь колбы лампы руками и не
допускайте попадания на нее масла.
В противном случае уменьшатся срок
службы и яркость лампы.



При загрязнении колбы маслом тща"

тельно протрите ее ветошью, смочен"
ной спиртом или растворителем лака.
