8-22

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

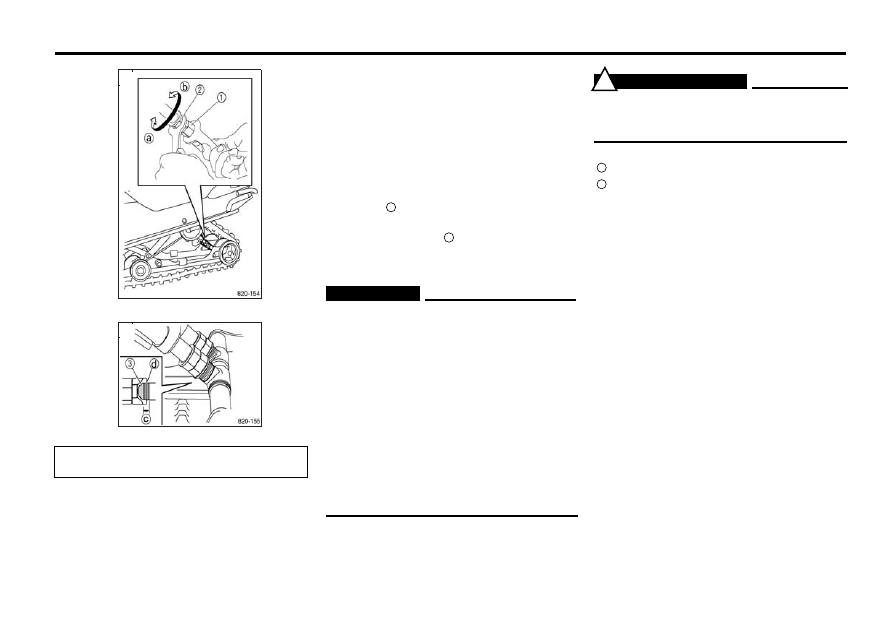

Регулировка тяги управления

Перераспределение веса можно отрегули%
ровать вращением регулировочной гайки

тяги управления.

1. Удерживая регулировочную гайку тяги
управления, ослабьте контргайку

.

2. Для увеличения перераспределения веса
поворачивайте регулировочную гайку в нап%

равлении

. Для уменьшения перераспре%

деления веса поворачивайте регулировочную

гайку в направлении

.

3. Затяните контргайку, удерживая регулиро%
вочную гайку на месте.

b

a

Крутящий момент затяжки контргайки:
25 Нм (2,5 м·кгс)

ОСТОРОЖНО:

При использовании двух гаечных клю"
чей, входящих в комплект инстру"
ментов, располагайте их под пря"
мым углом относительно тяги управ"
ления, как показано на рисунке. При
этом ключи должны плотно охваты"
вать контргайку и регулировочную
гайку тяги управления.



Регулировочные гайки слева и справа

должны быть установлены в одно и
то же положение. Разница в их регу"
лировке может привести к ухудше"
нию управляемости снегохода и по"
тере его устойчивости.

ПРЕДУПРЕЖДЕНИЕ

При регулировке тяг управления никогда не
переходите за предельную границу регулировки,
обозначенную на тягах красной краской





!

Диапазон регулировки

Стандартное положение

d

с

8-23

Регулировка стопорного механиз"
ма, препятствующего предельно"
му сжатию пружины

Для моделей RS90/RS90R

Жесткость пружины может быть отрегулиро%
вана путем изменения места установки сто%
порных механизмов, препятствующих пре%
дельному сжатию пружины.

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Поручите выполнение этой регулировки дилеру
фирмы Yamaha.

!

Установчное

положение

S

M

Н

Жесткость пружины  Мягкая

Cредняя Жесткая

Стандартное

положение

М

Данная регулировка должна выполняться
при ненагруженном снегоходе (без водителя
и груза).

ПРИМЕЧАНИЕ

8-24

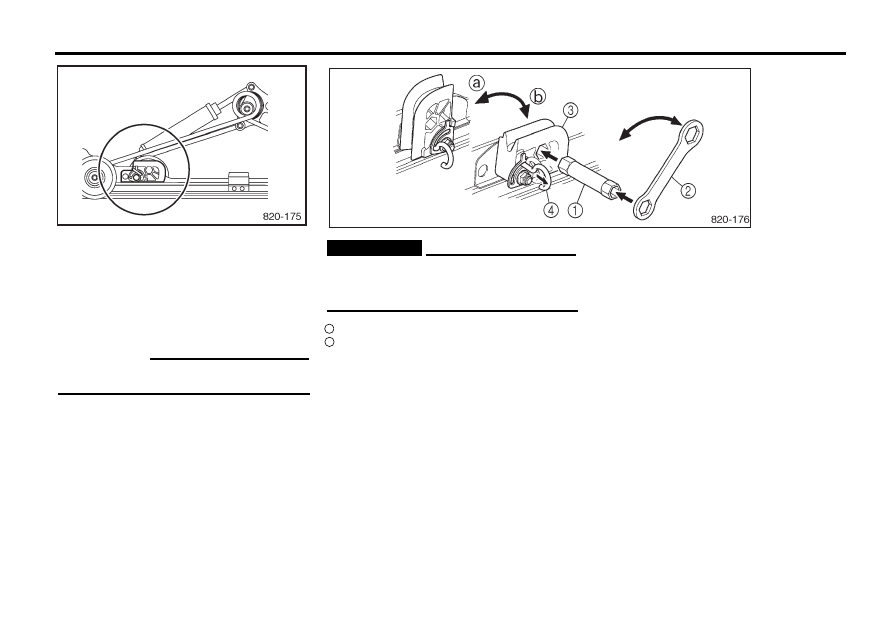

Регулировка жесткости пружины
регулировочного блока с двумя
положениями

Для RST90
Жесткость пружины можно отрегулировать,
изменив позицию регулировочных блоков с
двумя положениями.

1. Установите специальные инструменты

и



, входящие в комплект инструментов, на

регулировочный блок



.

2. Потяните запорный рычаг



и поверните

специальный инструмент



для изменения

положения блока.

3. Отпустите рычаг.

а Положение для водителя с пассажиром
b Положение для одного водителя

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ОСТОРОЖНО:

Убедитесь, что регулировочные блоки с дву
мя положениями установлены в одну и ту же
позицию на обеих сторонах снегохода.

Выполняйте эту регулировку, когда на снегохо%
де нет нагрузки (водителя или груза).

ПРИМЕЧАНИЕ

8-25

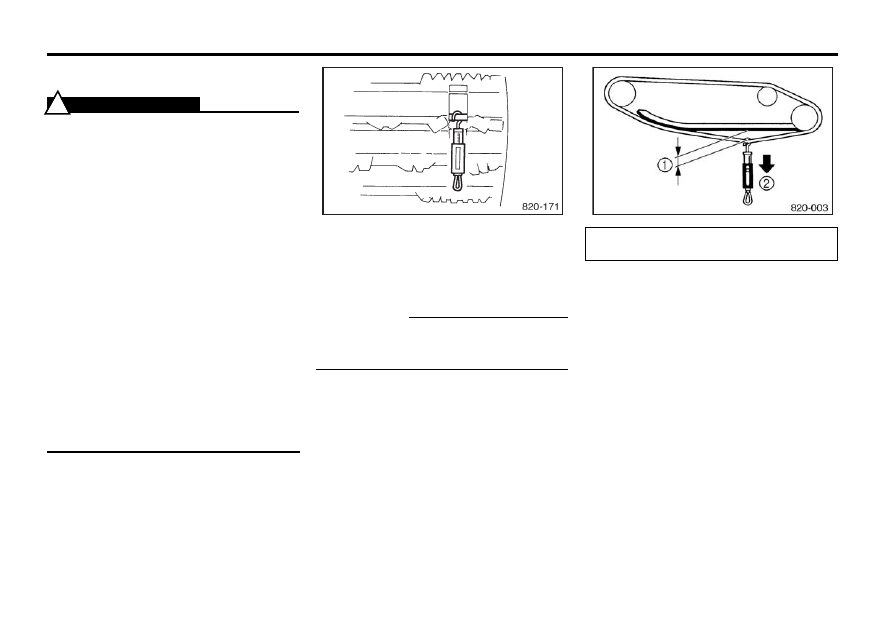

Регулировка приводной гусеницы

Измерение провисания приводной гусеницы
1. Положите снегоход на бок.
2. Измерьте провисание гусеницы при помо%
щи пружинного безмена. Потяните за центр
гусеницы с усилием в 100 Н (10 кг).

 Провисание

 100 Н (10 кг)

3. Если провисание отличается от указанного,
отрегулируйте гусеницу.

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Разрушение гусеничного трака, его креплений
или разного рода обломки, вылетающие изпод
гусеницы, представляют опасность для води
теля и окружающих. Соблюдайте следующие
правила безопасности:
Не разрешайте никому стоять за снегоходом при
работающем двигателе.
Когда необходимо поднять заднюю часть сне
гохода для прокрутки гусеницы, используйте под
ходящую опору под заднюю часть. Не разре
шайте никому держать заднюю часть на весу для
прокрутки гусеницы. Не подпускайте никого
близко к вращающейся гусенице.
Почаще проверяйте состояние гусеницы.
Заменяйте поврежденные металлические детали
направляющих. При поломке поддерживающих
стержней или повреждении гусеницы на глу
бину, на которой становятся видимыми волокна
армирующего материала, гусеницу необходимо
заменить. В противном случае повреждение или
разрушение трака может привести к утрате
способности снегохода к торможению, потере
управления и аварии.

!

Стандартное провисание гусеницы:
3035 мм при усилии в 100 Н (10 кг)

Измерьте зазор между направляющей гу%
сеницы и краем траковой ленты. Измрение
выполняется с обеих сторон.

ПРИМЕЧАНИЕ
