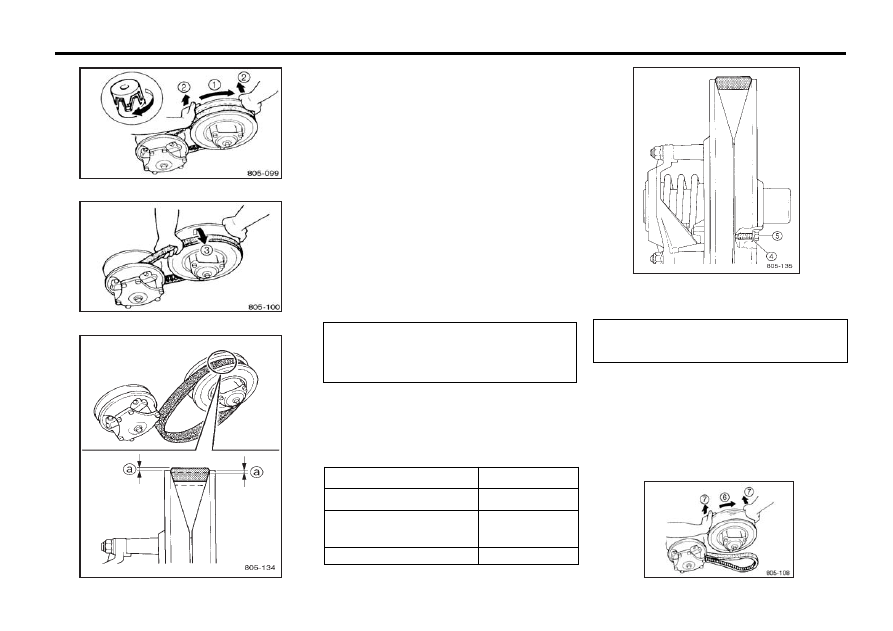

1. Снимите кожух привода.

2. Поверните скользящий (вторичный) шкив
по часовой стрелке

 и надавите на него ,

чтобы он отделился от фиксированного (пер%
вичного) шкива.

3. Стяните

 ремень с фиксированного шкива.

4. Снимите ремень со вторичного и первич%
ного шкивов.

5. Наденьте новый ремень только на вто%
ричный шкив. Не перетягивайте ремень
между шкивами; вторичный и первичный
шкивы должны касаться друг друга. Измерьте
положение внешней поверхности ремня.

6. Если положение ремня не соответствует
требованиям, отрегулируйте его, удаляя или
добавляя прокладку

 на каждом регули%

ровочном болте

.

7. Затяните все регулировочные болты.

8. Наденьте ремень на первичный шкив.

9. Поверните скользящий (вторичный) шкив
по часовой стрелке

 и надавите на него ,

чтобы он отделился от фиксированного
(первичного) шкива.

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Стандартное положение внешней поверхности
клинового ремня (а):
В пределах от 1,5 мм над краем вторичного
шкива до 0,5 мм под его краем.

Положение клинового ремня

Регулировка

Более 1,5 мм над краем шкива Удалите прокладку

От 1,5 мм над краем шкива до
0,5 мм под краем шкива

Не требуется (пра%
вильное положение)

Более 0,5 мм под краем шкива Добавьте прокладку

Крутящий момент затяжки регулировочного
болта:
10 Нм (1,0 м·кгс)

8-15

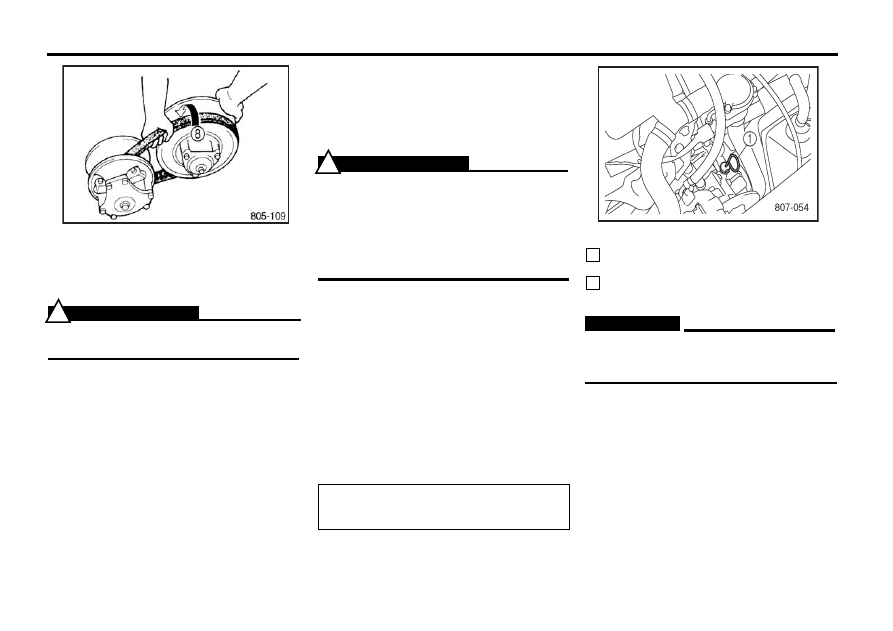

10. Установите ремень

 между вторичным и

первичным шкивами.

11. Установите кожух привода.

Проверка уровня масла в картере
приводной цепи и натяжения при"
водной цепи

Проверка уровня масла

1. Установите снегоход на ровную поверх%
ность.
2. Выньте штыковой указатель уровня масла

 и протрите его чистой ветошью. Затем
вставьте указатель обратно в отверстие.
3. Выньте указатель и проверьте уровень мас%
ла. Он должен находиться между метками
максимального и минимального уровня. Если
это условие не соблюдается, добавьте масло до
метки верхнего уровня.

 Верхний уровень

 Нижний уровень

Для моделей без передачи заднего хода (не

применяется)

Для моделей с передачей заднего хода

4. Установите указатель на место и насадите
петлю

 ручки указателя на выступ  картера

приводной цепи.

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Не запускайте двигатель при снятом клиновом
ремне или кожухе привода.

!

ПРЕДУПРЕЖДЕНИЕ

При работе двигателя сам двигатель, масляный
бак, тормозной диск и шланги охлаждающей
жидкости сильно нагреваются. Выключив дви
гатель для проверки или ремонта, не касайтесь
указанных элементов конструкции частями
тела и одеждой, пока они не остынут.

!

Масло для приводной цепи:
GL3
75W или 80W

А

В

ОСТОРОЖНО:

Следите за тем, чтобы в картер при"
водной цепи не попали посторонние
предметы.

8-16

Регулировка натяжения цепи

1. Ослабьте контргайку регулятора натяжения
цепи.
2. Вручную поворачивайте регулировочный
болт по часовой стрелке до тех пор, пока он не
перестанет закручиваться пальцами.
3. Удерживая регулировочный болт на месте,
затяните контргайку регулятора натяжения
цепи.

 Контргайка

 Регулировочный болт

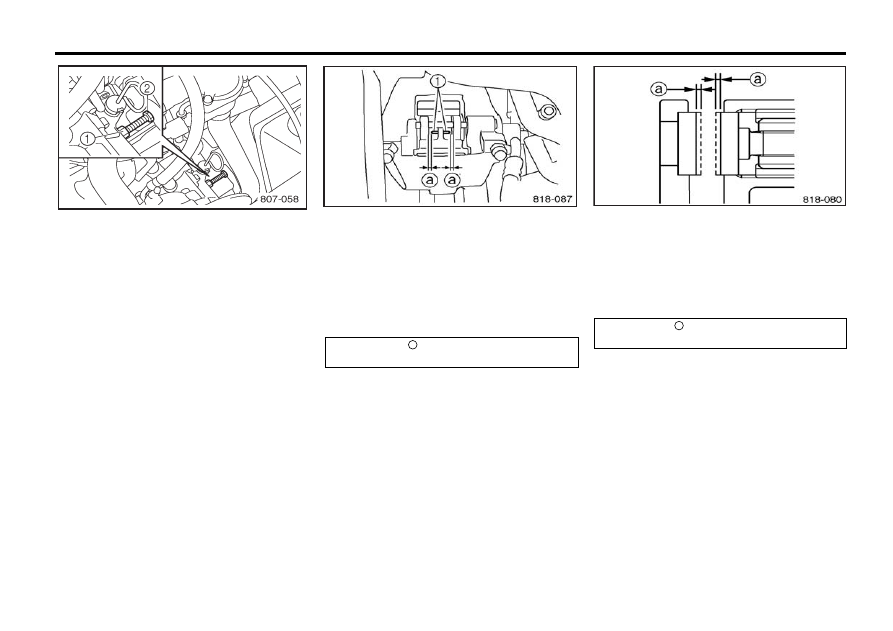

Проверка тормозных колодок

Проверьте тормозные колодки на износ.
Если износ колодок достиг предела,
обратитесь к дилеру фирмы Yamaha для их
замены.

 Индикатор износа тормозных колодок

Проверка накладок стояночного
тормоза

Проверьте накладки стояночного тормоза на
износ, измерив их толщину. Если износ
накладок достиг предела, обратитесь к дилеру
фирмы Yamaha для их замены.

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Предел износа     :
1,5 мм

Предел износа    :
1,2 мм

a

a

8-17

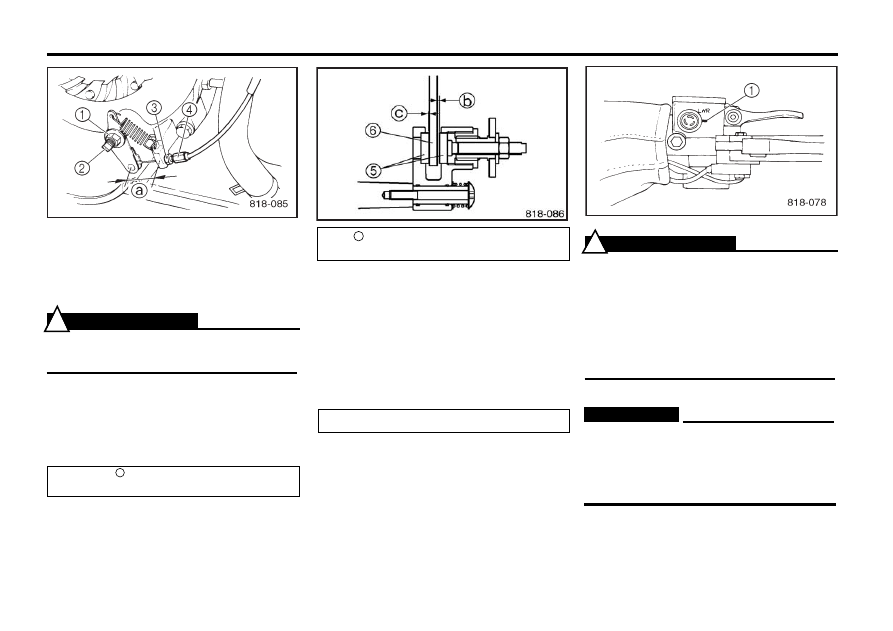

Регулировка

По мере износа накладок стояночного
тормоза может возникнуть необходимость в
их регулировке для обеспечения требуемой
тормозной характеристики.

1. Ослабьте контргайку

 и регулировочный

болт

.

2. Ослабьте контргайку троса

.

3. Поворачивайте регулятор троса

 в ту или

другую сторону, чтобы отрегулировать длину
троса.

4. Затяните контргайку троса.
5. Поворачивайте регулировочный болт в ту
или другую сторону, чтобы отрегулировать
зазор между накладками стояночного тормоза

 и тормозным диском .

6. Затяните контргайку.

Проверка уровня тормозной жидкости

Установите снегоход на ровную поверхность.
Уровень тормозной жидкости должен нахо%%
диться выше отметки минимального уровня.
При необходимости добавьте жидкость.

 Минимальный уровень

.

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Для выполнения данной регулировки предоставьте
снегоход дилеру фирмы Yamaha.

!

Длина троса    :
43,546,5 мм

a

Зазор +

©:

1,52,0 мм

b

Необходимая тормозная жидкость: DOT 4

ПРЕДУПРЕЖДЕНИЕ

При доливке тормозной жидкости не допускай
те попадания воды в главный тормозной ци
линдр. Наличие воды в тормозной жидкости
существенно снижает точку кипения жидкости и
может привести к образованию паровой пробки.

Если уровень тормозной жидкости в бачке
сильно уменьшился, обратитесь к дилеру фирмы
Yamaha.

!

ОСТОРОЖНО:

Тормозная жидкость может разъе"
дать окрашенные поверхности или
пластиковые детали. Не проливайте
тормозную жидкость. В случае про"
лива немедленно вытирайте.
