Контрольные функции

24

XSU10463

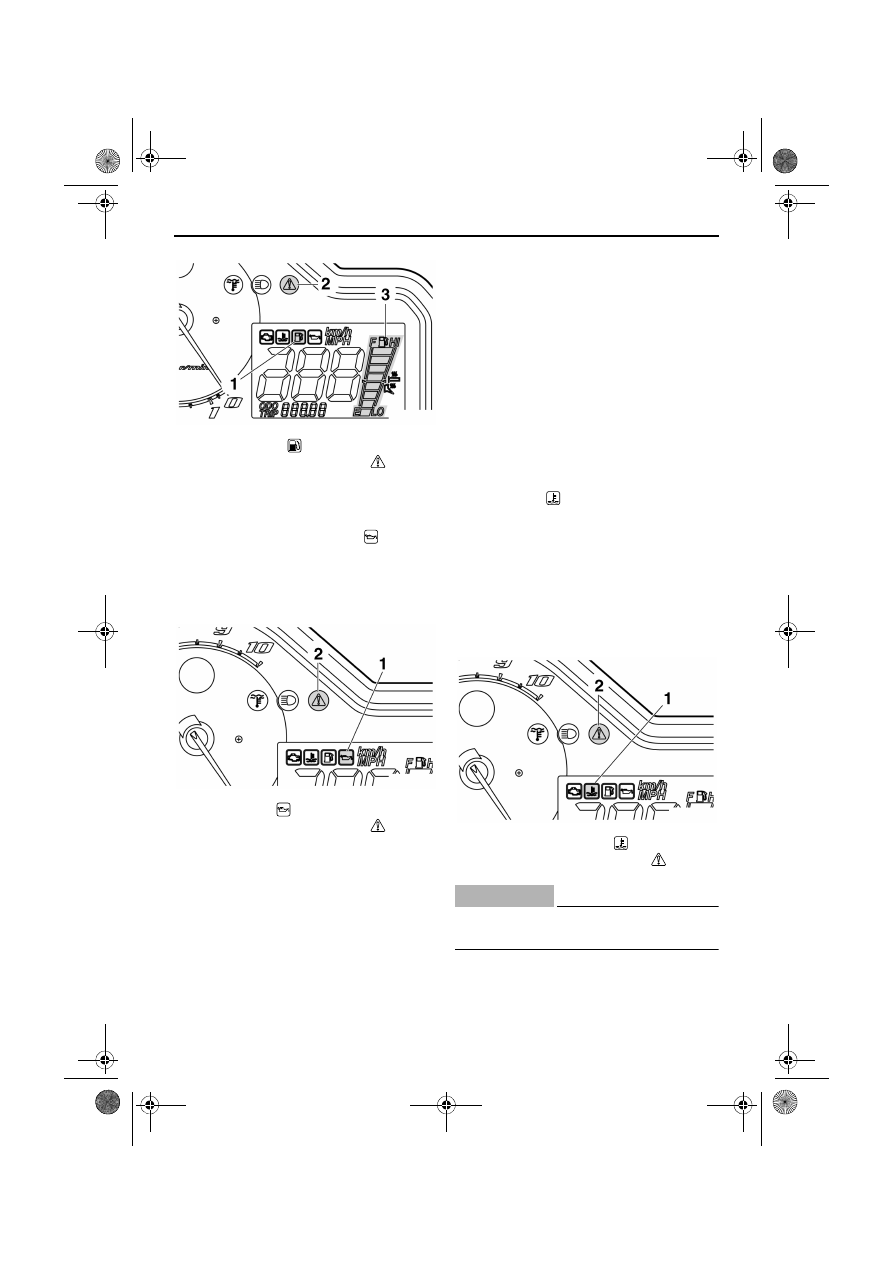

Предупреждающий индикатор
низкого уровня масла “ ”

При низком уровне масла в двигателе
загораются предупреждающий индикатор
низкого уровня масла и лампа аварийной
сигнализации.

Если загораются предупреждающий
индикатор низкого уровня масла и лампа
аварийной сигнализации, поместите снегоход
на ровную поверхность и дайте ему поработать
на холостом ходу в течение одной минуты.
Если предупреждающий индикатор низкого
уровня масла и лампа аварийной сигнализации
гаснет, значит, уровень масла достаточен, но
близок к минимуму. Долейте масло при
первой возможности.

Если предупреждающий индикатор низкого
уровня масла и лампа аварийной сигнализации
не гаснет, проверьте уровень масла в масляном
баке (см. стр. 61 с указанием порядка проверки
уровня моторного масла) и при
необходимости долейте масло.
Если предупреждающий индикатор низкого
уровня масла и лампа аварийной сигнализации
не погасли, обратитесь к дилеру фирмы
Yamaha для проверки снегохода.

XSU10513

Предупреждающий индикатор
перегрева охлаждающей
жидкости “ ”

Если двигатель перегревается, загораются
предупреждающий индикатор перегрева
охлаждающей жидкости и лампа аварийной
сигнализации. Если это произойдет,
немедленно выключите двигатель и дайте ему
остыть, после чего проверьте уровень
охлаждающей жидкости в бачке. (Порядок
проверки см. на стр. 65.)

ВНИМАНИЕ

XCS00041

Не используйте двигатель в случае его
перегрева.

1. Предупреждающий индикатор низкого

уровня топлива “

”

2. Лампа аварийной сигнализации “

”

3. Указатель уровня топлива

1. Предупреждающий индикатор низкого

уровня масла “

”

2. Лампа аварийной сигнализации “

”

1. Предупреждающий индикатор перегрева

охлаждающей жидкости “

”

2. Лампа аварийной сигнализации “

”

U8JER0X0.book  Page 24  Thursday, April 5, 2012  1:56 PM

Контрольные функции

25

XSU12686

Устройство самодиагностики

Данная модель оборудована устройством
самодиагностики для различных
электрических цепей.
Если в одной из этих цепей обнаружена
неисправность, то предупреждающий
индикатор о неисправности двигателя и лампа
аварийной сигнализации начинают мигать, а
затем на приборной панели начинает мигать
код ошибки. Запишите код ошибки, затем в
максимально короткий срок предоставьте
снегоход дилеру фирмы Yamaha для
технического осмотра. ВНИМАНИЕ: При
появлении кода ошибки не используйте
двигатель дольше, чем это необходимо,
чтобы избежать его повреждения.

 [XCS00820]

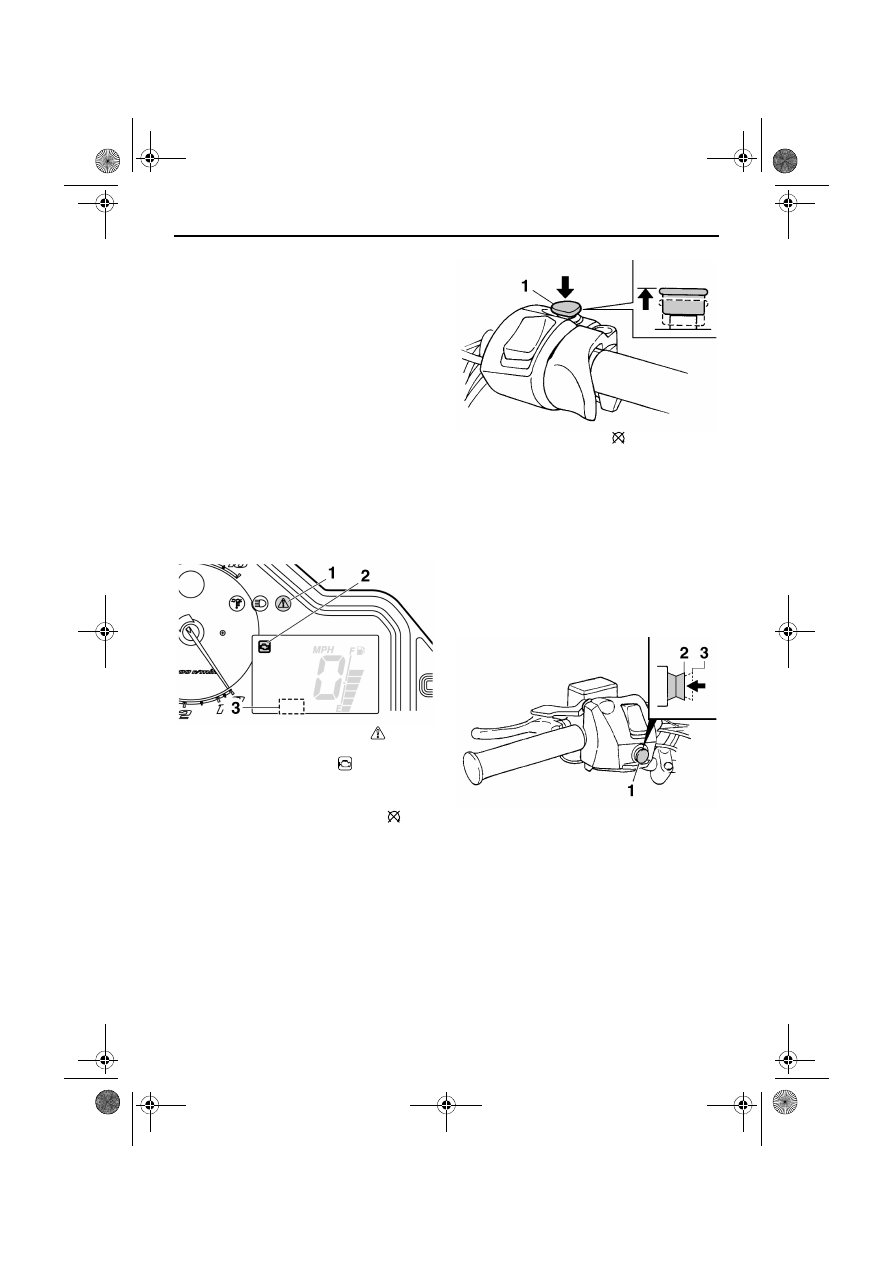

XSU10531

Выключатель двигателя “ ”

Выключатель двигателя служит для остановки
двигателя в экстренной ситуации. Просто
нажмите выключатель двигателя для его
остановки. Для запуска двигателя вытяните
выключатель двигателя и продолжите его
запуск. (Порядок запуска двигателя см. на стр.
40.)

Во время нескольких первых поездок
попрактикуйтесь в применении этого
выключателя, чтобы в экстренной ситуации
Вы могли быстро среагировать.

XSU10661

Переключатель дальнего и
ближнего света фар “LIGHTS”

Нажимайте на этот переключатель для
переключения фар на дальний свет “HI” или на
ближний свет “LO”.

1. Лампа аварийной сигнализации “

”

2. Предупреждающий индикатор о

неисправности двигателя “

”

3. Дисплей кода ошибки

1. Выключатель двигателя “

”

1. Переключатель дальнего и ближнего света

фар “LIGHTS”

2. Дальний свет “HI”
3. Ближний свет “LO”

U8JER0X0.book  Page 25  Thursday, April 5, 2012  1:56 PM

Контрольные функции

26

XSU12654

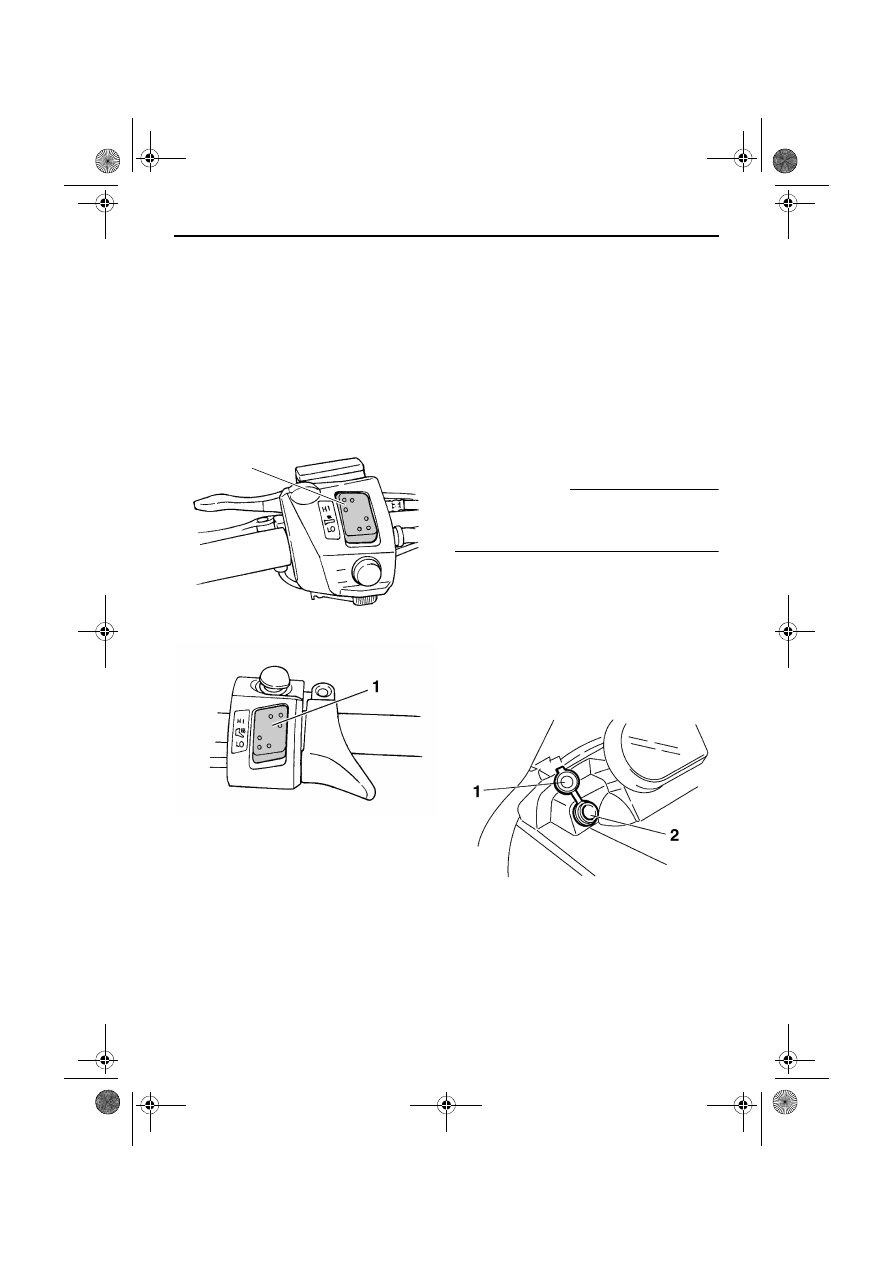

Регулятор обогрева
рукояток/механизма обогрева
рычага управления дроссельной
заслонкой

Регуляторы обогрева рукояток и рычага
управления дроссельной заслонкой управляют
соответственно электрообогревом рукояток
руля и рычага управления дроссельной
заслонкой.

Для повышения температуры

Для повышения температуры нажимайте на
участок соответствующего регулятора с
надписью “HI”.

Для понижения температуры

Для понижения температуры нажимайте на
соответствующий участок с надписью “LO”.

Более подробная информация приведена в
разделе “Указатель уровня топлива и
индикатор уровня обогрева рукояток/рычага
управления дроссельной заслонкой” на стр.
21.

XSU10696

Гнездо для подключения к
источнику постоянного тока

Гнездо для подключения к источнику
постоянного тока находится на передней
панели и может использоваться для
аксессуаров.

ПРИМЕЧАНИЕ

Гнездо подключения к источнику постоянного
тока может работать только при включенном
двигателе.

Для использования гнезда для
подключения к источнику постоянного
тока

1.

Запустите двигатель.

2.

Откройте крышку гнезда для
подключения к источнику постоянного
тока, и вставьте разъем электропитания
аксессуара в гнездо.

1. Регулятор обогрева рукояток

1. Регулятор обогрева рычага управления

дроссельной заслонкой

1

1. Крышка гнезда для подключения к

источнику постоянного тока

2. Гнездо для подключения к источнику

постоянного тока

U8JER0X0.book  Page 26  Thursday, April 5, 2012  1:56 PM

Контрольные функции

27

3.

После использования гнезда для
подключения к источнику постоянного
тока не забудьте вынуть из гнезда разъем
электропитания аксессуара и закрыть
крышку.

ВНИМАНИЕ

XCS00122

●

Во избежание перегрузки цепи или
возможного перегорания предохранителя
не используйте аксессуары с
номинальной мощностью,
превосходящей установленный
максимум для гнезда подключения к
источнику постоянного тока.
(Рекомендованную амперную нагрузку
предохранителя см. на стр. 83.)

●

Не пользуйтесь прикуривателем или
другим аксессуаром с разъемом, который
нагревается — это может привести к
повреждению гнезда.

XSU10551

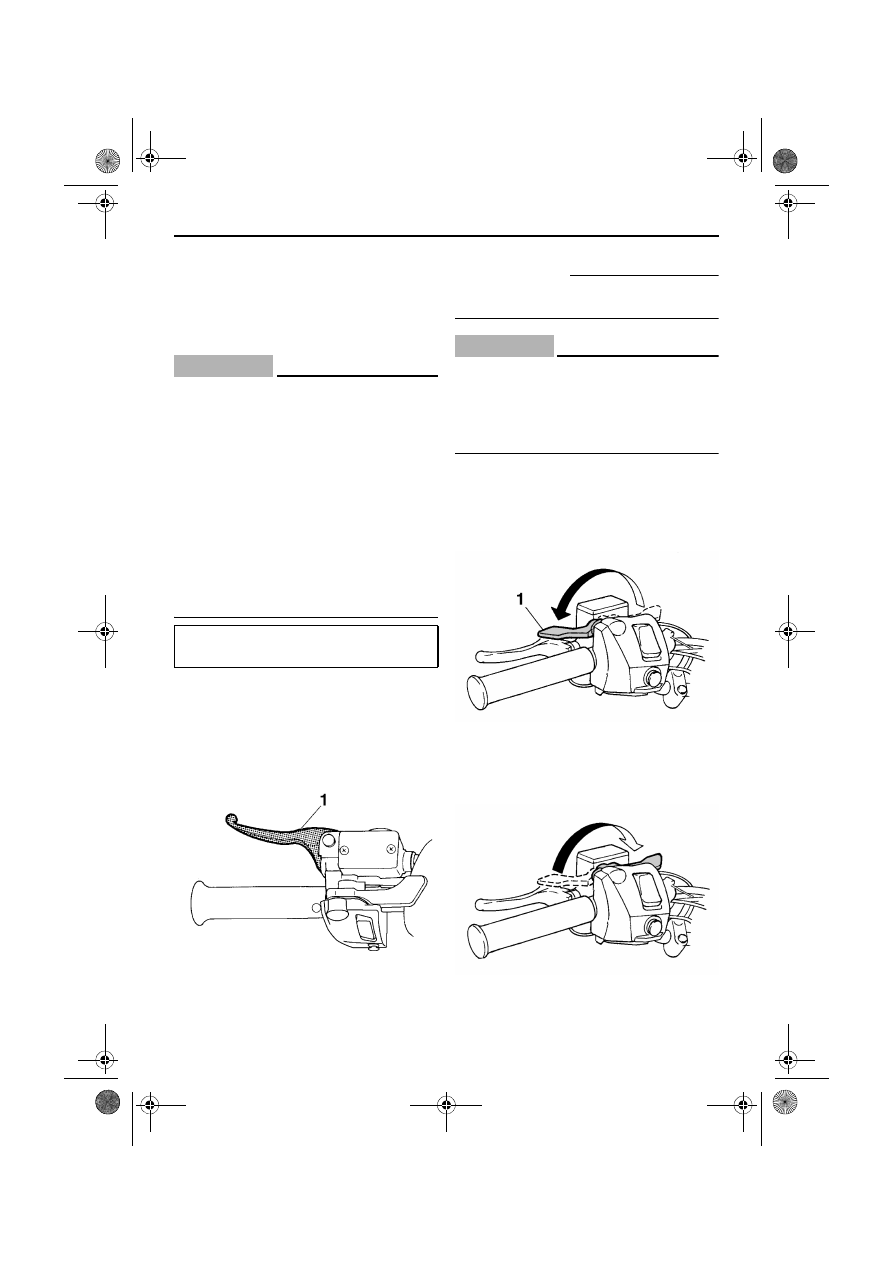

Рычаг тормоза

Остановка снегохода осуществляется
торможением всей системы привода.
Для остановки снегохода нажмите на рычаг
тормоза в направлении рукоятки руля.

ПРИМЕЧАНИЕ

При нажатии на рычаг тормоза загорается
сигнал торможения.

ВНИМАНИЕ

XCS00060

Торец рычага тормоза не должен выступать
за торец рукоятки руля. В противном
случае рычаг может быть поврежден при
укладывании снегохода на бок для
технического обслуживания.

XSU10581

Рычаг стояночного тормоза

При парковке снегохода или перед пуском
двигателя поставьте снегоход на стояночный
тормоз, переместив рычаг тормоза влево.

Для снятия снегохода со стояночного тормоза
переместите рычаг стояночного тормоза
вправо.

Максимум номинальной мощности:

ПОСТ. ТОК 12 В, 2.5 А (30 Вт)

1. Рычаг тормоза

1. Рычаг стояночного тормоза
