Описание

16

XSU10261

1

2,3,4,5,6,7 8 9

10,11 12

13

14

15

16

17

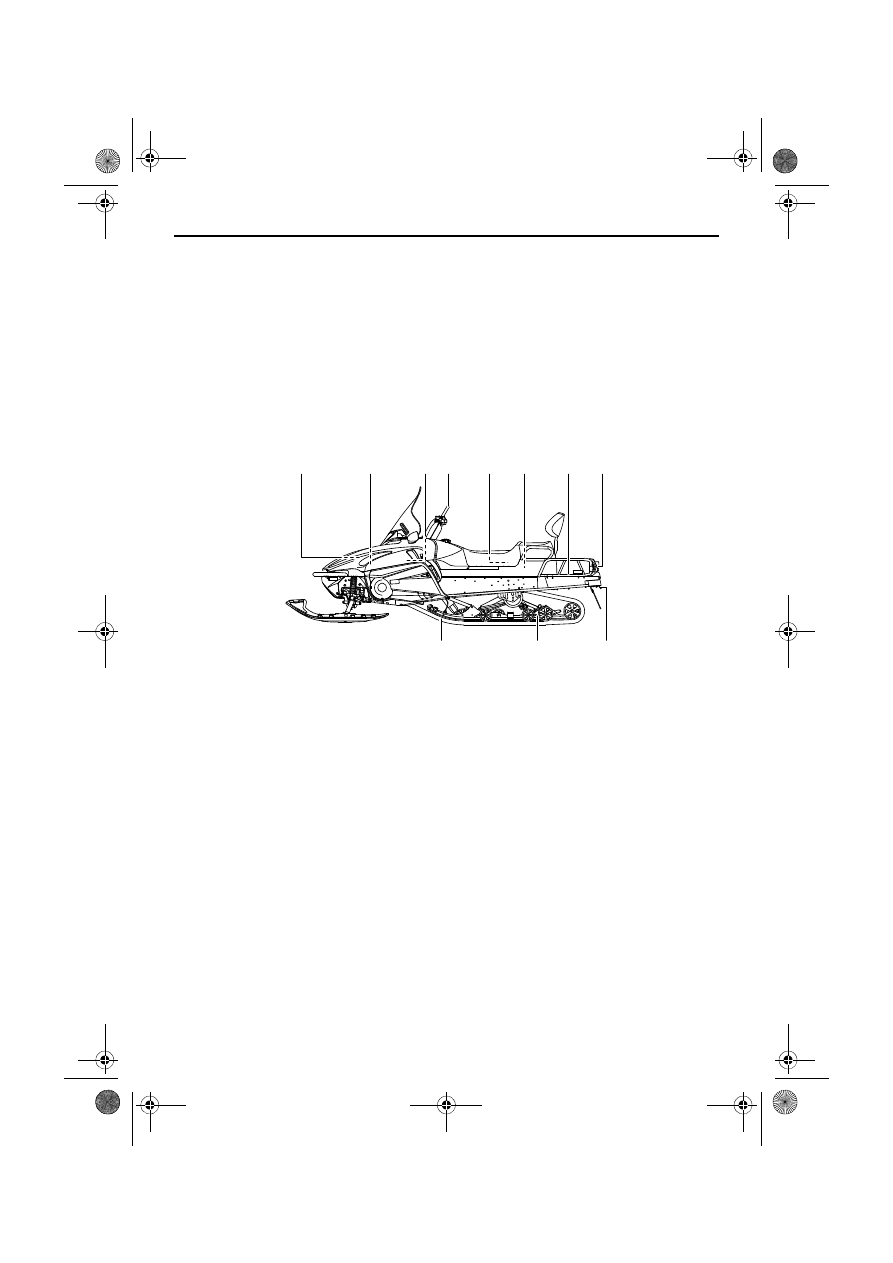

1. Воздушный фильтр
2. Аккумуляторная батарея
3. Бачок охлаждающей жидкости
4. Коробка предохранителей
5. Стопорный винт дроссельной заслонки
6. Главный предохранитель
7. Крышка маслоналивного патрубка
8. Держатель клинового ремня
9. Ремень

10. Багажный отсек
11. Комплект инструментов

12. Переключатель обогрева рукояток для

пассажира

13. Задний багажник
14. Задний фонарь/сигнал торможения
15. Тягово-сцепное устройство

(КАНАДЫ)/кронштейн тягово-сцепного
устройства (ЕВРОПЫ) (РОССИЯ)

16. Подвеска направляющей
17. Приводная гусеница

U8JER0X0.book  Page 16  Thursday, April 5, 2012  1:56 PM

Описание

17

ПРИМЕЧАНИЕ

●

Приобретенный вами снегоход имеет незначительные отличия от изображенных на рисунках
данного руководства.

●

Конструкция и технические характеристики могут изменяться без уведомления.

1

10

2

3

4

5

6

7

8

9

11

12

8

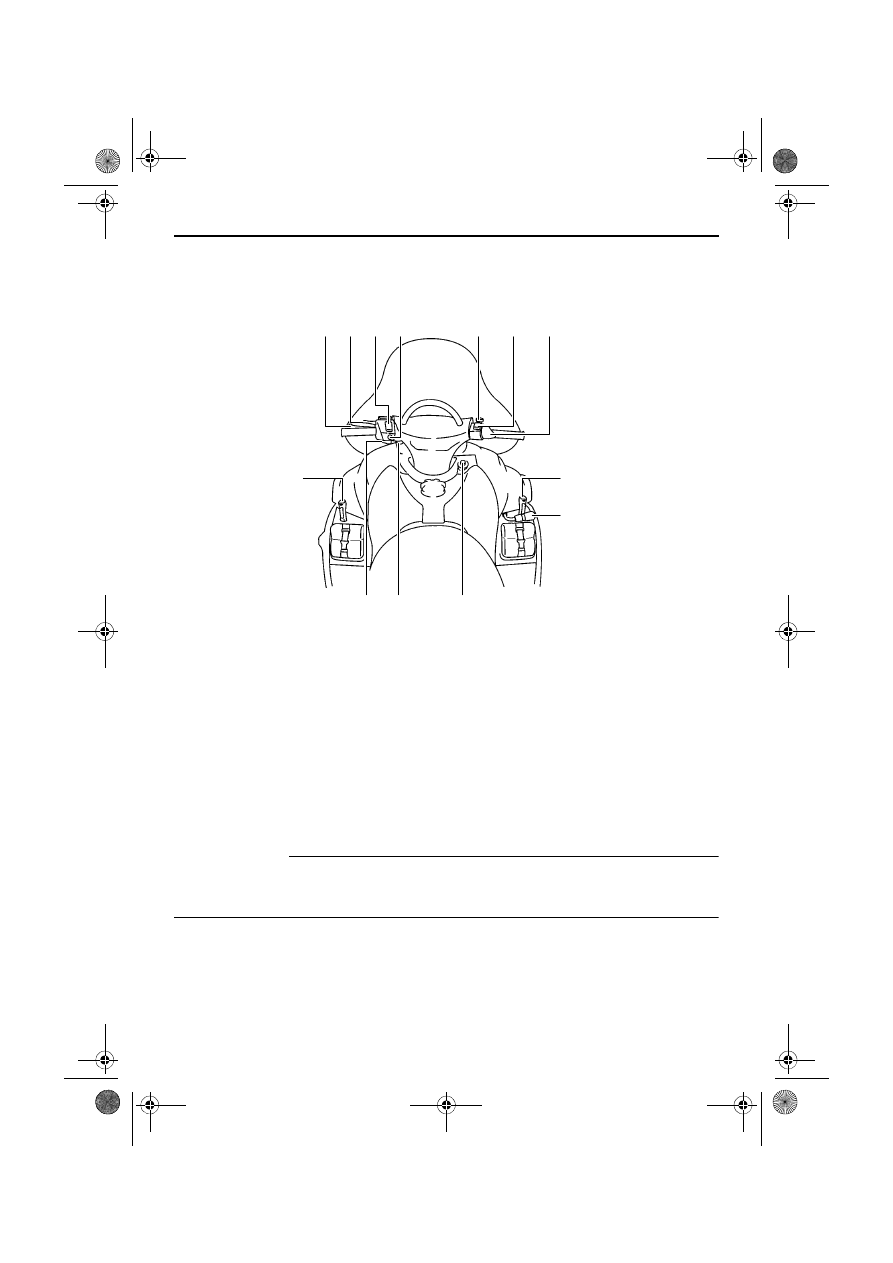

1. Рычаг тормоза
2. Рычаг стояночного тормоза
3. Регулятор обогрева рукояток
4. Переключатель дальнего и ближнего света

фар

5. Выключатель двигателя
6. Регулятор обогрева рычага управления

дроссельной заслонкой

7. Рычаг дроссельной заслонки

8. Замок капота
9. Рычаг переключения передач

10. Главный переключатель
11. Гнездо для подключения к источнику

постоянного тока

12. Рычажок обогатителя топливной смеси

(choke)

U8JER0X0.book  Page 17  Thursday, April 5, 2012  1:56 PM

Контрольные функции

18

XSU12691

Главный переключатель

Главный переключатель контролирует
системы зажигания и освещения. Ниже
описаны его различные положения.

Выкл.

Цепь зажигания разомкнута.
Ключ можно извлечь из замка только в этом
положении.

Вкл.

Цепь зажигания замкнута.

Запуск

Цепь стартера замкнута.
Стартер запускает двигатель. ВНИМАНИЕ:
Сразу после пуска двигателя отпустите
переключатель.

 [XCS00021]

ПРИМЕЧАНИЕ

Фары, освещение спидометра и задний фонарь
включаются после пуска двигателя.

XSU10301

Рычажок обогатителя
топливной смеси (choke)

Пользуйтесь этим рычажком при пуске и
прогреве холодного двигателя.

ПРИМЕЧАНИЕ

Для правильного выполнения указанных
операций см. раздел “Пуск двигателя” на стр.
40.

XSU10312

Рычаг дроссельной заслонки

После окончательного запуска двигателя
нажатие рычага дроссельной заслонки
приведет к повышению оборотов двигателя и
включению цепи привода. Регулируйте
скорость движения снегохода изменением
положения рычага управления дроссельной
заслонкой. Рычаг подпружинен, поэтому при
его отпускании скорость снегохода снижается
и двигатель переходит на холостые обороты.

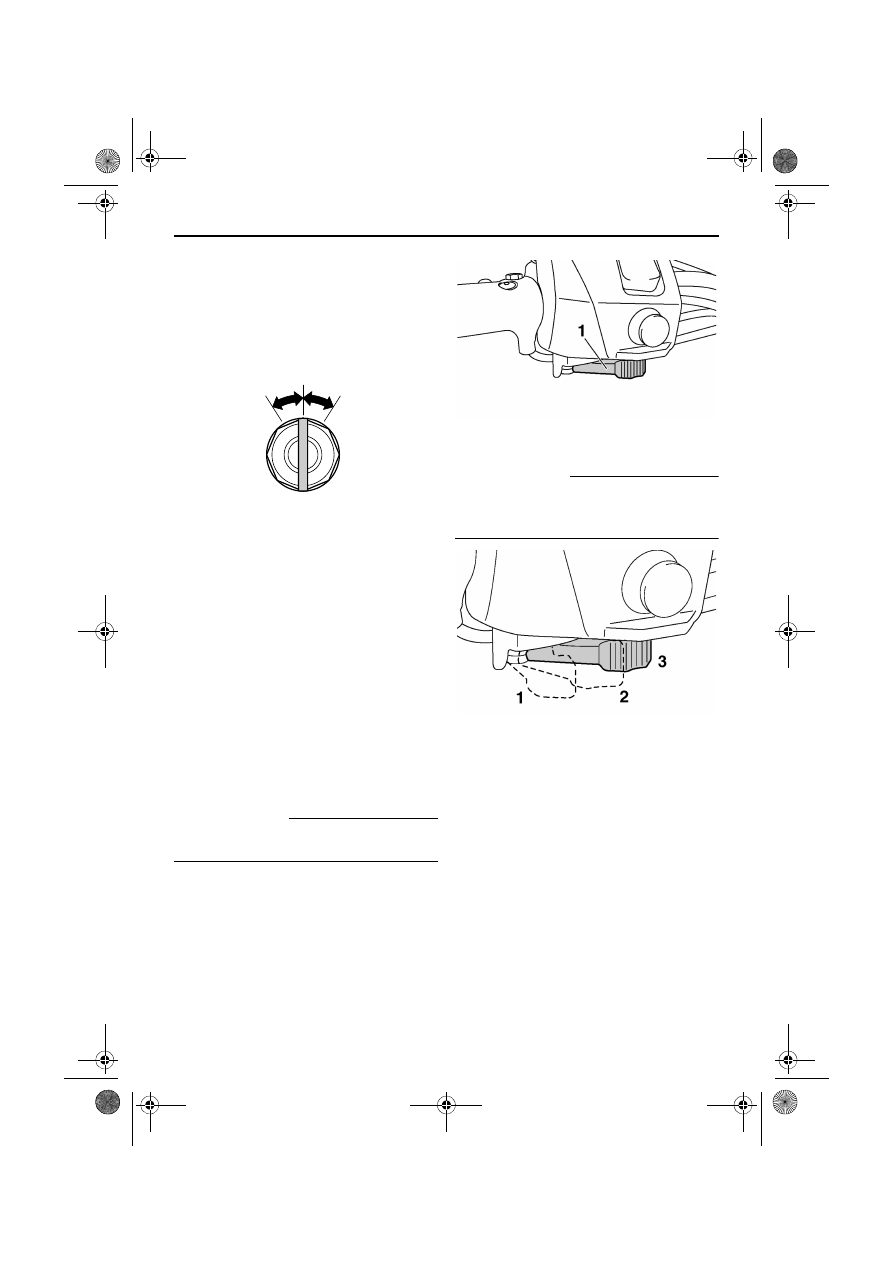

1. Выкл.
2. Вкл.
3. Запуск

1

3

2

1. Рычажок обогатителя топливной смеси

(choke)

1. При пуске холодного двигателя.
2. Прогрев
3. При прогретом двигателе.

U8JER0X0.book  Page 18  Thursday, April 5, 2012  1:56 PM

Контрольные функции

19

XSU10334

Система блокировки
дроссельной заслонки
(T.O.R.S.)

ОСТОРОЖНО

XWS00041

Если сработала система T.O.R.S., то перед
повторным запуском двигателя
обязательно устраните причину
неисправности и убедитесь, что двигатель
работает нормально. Продолжение
эксплуатации при наличии неисправности
может привести к потере управления или
повреждению.

Если при эксплуатации замечены
неисправности в работе дроссельных клапанов
или троса дроссельной заслонки, то при
отпускании рычага управления дроссельной
заслонкой срабатывает система T.O.R.S.
Система T.O.R.S. предназначена для
прерывания зажигания и поддержания частоты
вращения двигателя в пределах скорости
включения сцепления в случае, если
дроссельные клапаны не возвращают
двигатель в режим холостого хода при
отпускании рычага. (Скорость включения
сцепления см. на стр. 93.)

ПРИМЕЧАНИЕ

Если сработала система T.O.R.S., начинают
мигать предупреждающий индикатор о
неисправности двигателя, лампа аварийной
сигнализации и двузначный код “84” на
приборной панели. Если такое произойдет, в
максимально короткий срок предоставьте
систему дилеру фирмы Yamaha для
технического осмотра.

XSU10356

Многофункциональная
приборная панель

В составе многофункциональной приборной
панели имеются следующие приборы:

●

цифровой спидометр

●

тахометр

●

счетчик пробега

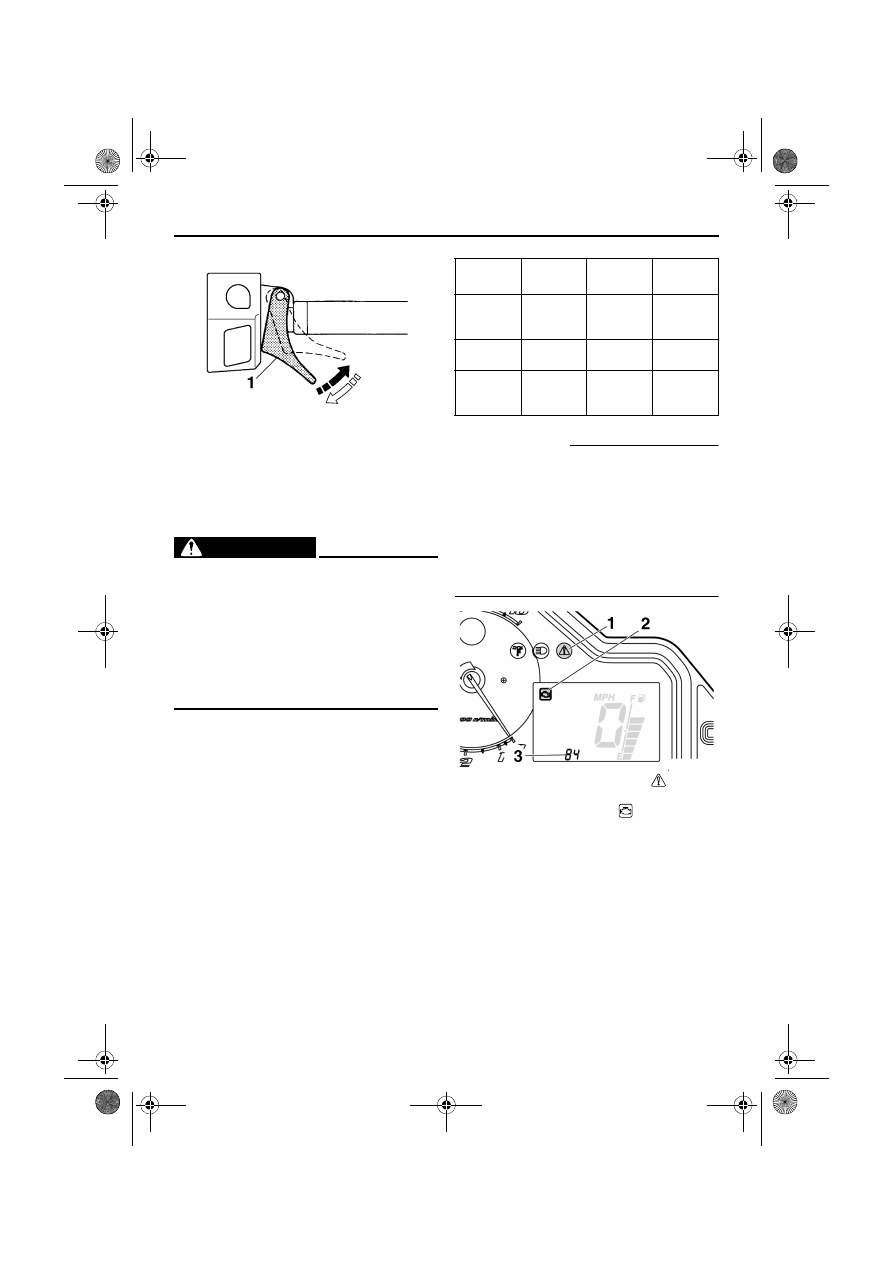

1. Рычаг дроссельной заслонки

Холостой

ход

Движение Неисправность

Рычаг
дроссельной
заслонки

Отпущен

Нажат

Отпущен

Дроссельный
клапан

Закрыто

Открыто

Открыто

T.O.R.S.

Двигатель

работает

нормально.

Двигатель

работает

нормально.

T.O.R.S. будет

активизирована.

1. Лампа аварийной сигнализации “

”

2. Предупреждающий индикатор о

неисправности двигателя “

”

3. Двузначный код “84”
