Снегоход SKI-DOO REV-XP 2-stroke LC. Руководство - часть 30

117

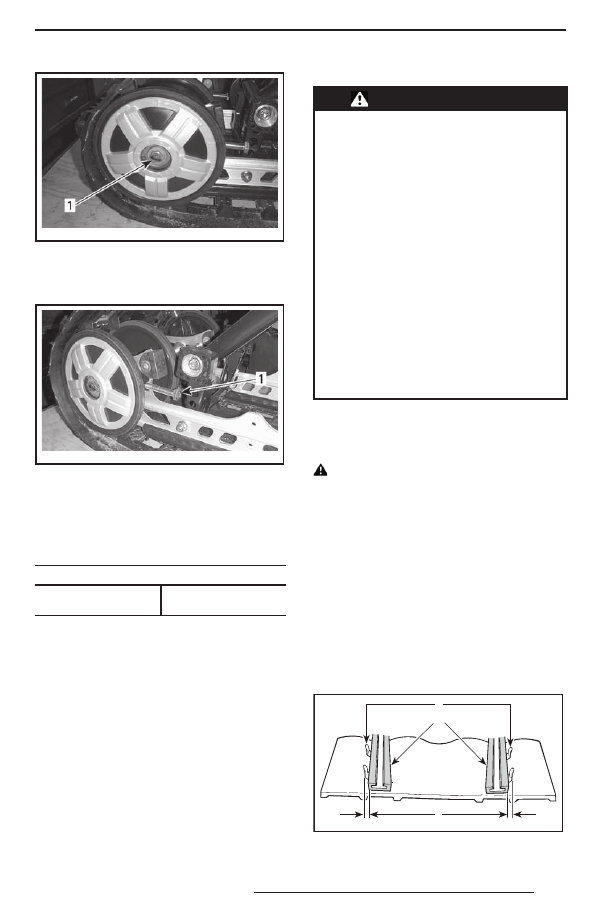

mmr200 8-048-0 08_ a

1.  Болт крепления правого заднего направ-

ляющего катка

4.  Вращением регулировочных болтов уста-

новите требуемое натяжение гусеницы.

mmr200 8-048-0 09_ a

1. Правый регулировочный болт

5.  Если Вам не удаётся правильно отрегу-

лировать натяжение гусеничной ленты,
обратитесь к дилеру Ski-Doo.

6.  Затяните крепёжные болты указанным

моментом.

МОМЕНТ ЗАТЯЖКИ

Болт крепления

направляющего катка

(48 ± 6) Н•м

7.  Проверьте центровку гусеницы, как опи-

сано ниже.

Центровка гусеничной ленты



ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гу-

сеницы убедитесь в отсутствии

в ней посторонних предметов, ко-

торые могут вылететь при вклю-

чении двигателя. Следите, чтобы

руки, ноги, инструмент или одеж-

да не оказались захвачены вра-

щающимися деталями. Подними-

те и поставьте снегоход на опору

с широким основанием и отража-

тельным щитком. Убедитесь в от-

сутствии людей поблизости и по-

зади снегохода. Не проворачивай-

те гусеницу на высокой скорости.

Из быстро вращающейся гусени-

цы под действием центробежной

силы могут неожиданно вылететь

сломанные шипы, звенья гусеницы

или какие-то посторонние предметы,

которые способны нанести травмы

ногам и другим частям тела.

1.  Поднимите  заднюю  часть  снегохода

и установите на опору с широким основа-
нием, чтобы гусеница не касалась опор-
ной поверхности.

 ОСТОРОЖНО Практикуйте пра-

вильную технику подъёма, преи-

мущественно  используйте  силу

ног. Не поднимайте заднюю часть

снегохода, если у Вас для этого

недостаточно сил.

2.  Пустите двигатель и слегка нажмите на ры-

чаг дроссельной заслонки, чтобы гусенич-
ная лента начала медленно вращаться.
Длительность работы гусеницы в таком
режиме не должна превышать 20-ти секунд.

3.  Проверьте симметричность положения гу-

сеничной ленты относительно накладок по-
лозьев: расстояние между полозьями и на-
правляющими гребнями гусеничной ленты
должно быть одинаковым с обеих сторон.

A01F05A

1

2

3

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

118

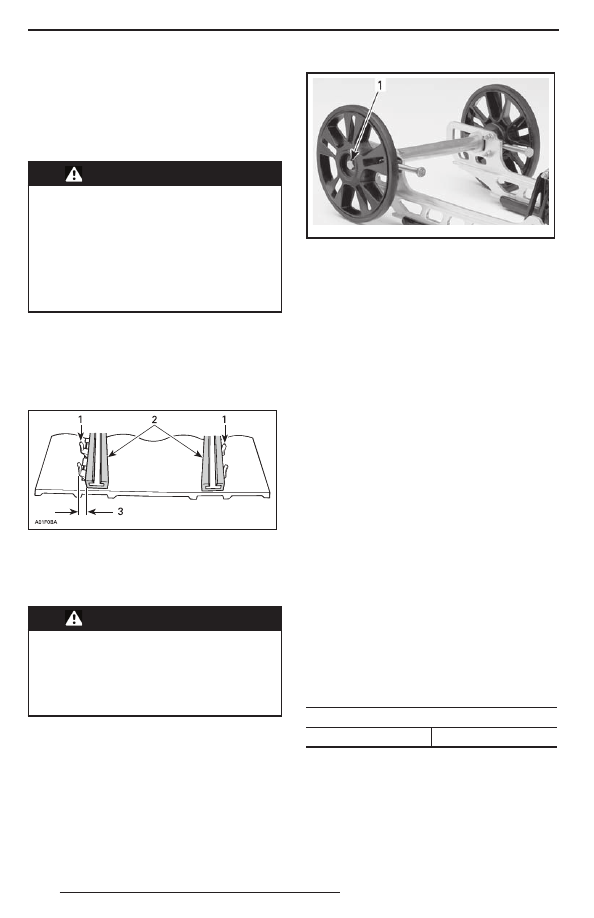

4.  Для регулировки центровки гусеницы вы-

полните следующее:

4.1  Остановите двигатель.
4.2  Снимите колпачок шнура безопасно-

сти (ключ DESS) с контактного устрой-
ства.



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по ре-

гулировке и техническому обслу-

живанию снегохода снимите кол-

пачок шнура безопасности (если

не требуется иное) с контактного

устройства выключателя двига-

теля.  Для  выполнения  рег ули-

ровки выберите безопасное ме-

сто вдали от снегоходных трасс.

4.3  Ослабьте стопорные винты заднего

направляющего катка.

4.4  Подтяните  регулировочный  болт

на той стороне движителя, где рассто-
яние между направляющими гребня-
ми и опорным полозом наибольшее.

1. Направляющие гребни
2. Накладки полозьев
3.  Подтяните регулировочный болт на этой

стороне

5.  Затяните болты крепления.



ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты

направляющих катков надёжно

затянуты, чтобы избежать само-

произвольного  демонта жа  на-

правляющего катка и последую-

щего заклинивания гусеницы.

mmo2 008 -003 -047_b

ТИПОВОЙ ВАРИАНТ
1.  Затянуть крутящим моментом (48 ± 6) Н•м

6.  Снова пустите двигатель и на малой ско-

рости движения гусеничной ленты про-
верьте симметричность её положения
относительно опорных полозьев.

7.  Опустите снегоход на опорную поверх-

ность.

8.  Установите на место колпачки задних кат-

ков (если имеются).

Подвеска

Состояние задней подвески

Осмотрите все компоненты подвески, вклю-
чая накладки опорных полозьев, пружины,
катки и другие детали.
ПРИМЕЧАНИЕ:  При  движении  машины
по снежному покрову снег играет роль смаз-
ки и охладителя поверхности скольжения.
Продолжительное  движение  снегохода
по обледеневшей поверхности или по зер-
нистому снегу приводит к перегреву и пре-
ждевременному износу накладок опорных
полозьев гусеницы.

Состояние ленточного ограничителя

Проверьте ленточный ограничитель на на-
личие трещин и признаков износа. Проверь-
те затяжку резьбовых крепёжных деталей.
Проверьте состояние отверстий в ленточ-
ном ограничителе. При необходимости за-
менить. Затяните гайку рекомендованным
моментом.

МОМЕНТ ЗАТЯЖКИ

Гайка

(10 ± 1) Н•м

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

119

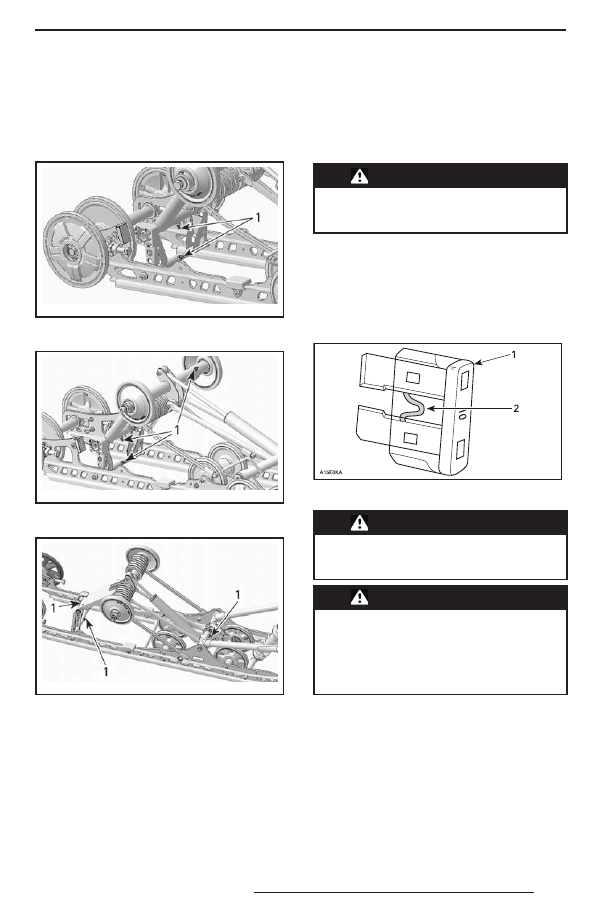

Смазка заднего рычага

Смажьте задний рычаг в местах расположе-
ния пресс-маслёнок синтетической смазкой
SUSPENSION GREASE (P/N 293 550 033). Пе-
риодичность обслуживания указана в Регла-
менте технического обслуживания.

mmr200 8-048-0 34_ a

СЕРИИ MX Z™ И GSX
1. Пресс-масленки

mmr200 8-048-0 62_ a

СЕРИИ RENEGADE И GRAND TOURING
1. Пресс-масленки

mmr200 8-048-0 63_ b

СЕРИИ SUMMIT
1. Пресс-масленки

Проверка состояния рулевого

управления и передней подвески

Визуально проверьте затяжку крепёжных
элементов рулевого управления и перед-
ней подвески (шаровые опоры и шаровые
шарниры рычагов и тяг рулевого привода,
болты шарнирного крепления, болты кре-
пления лыж и цапф лыж, и т. д.). При необ-
ходимости обратитесь к авторизованному
дилеру Ski-Doo.

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдосплавных
коньков. При обнаружении признаков изно-
са деталей обратитесь к авторизованному
дилеру Ski-Doo.



ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или

коньки ухудшают управляемость

снегохода.

Предохранители

Проверка предохранителей

Проверьте и, при необходимости, замените
предохранитель.
Извлеките предохранитель из держателя.
Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать пре-

дохранитель  с  более  высоким

номиналом.



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохра-

нителя,  преж де  чем  запускать

двигатель, найдите и устраните

причину неисправности. Обрати-

тесь к авторизованному дилеру

Ski-Doo.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

120

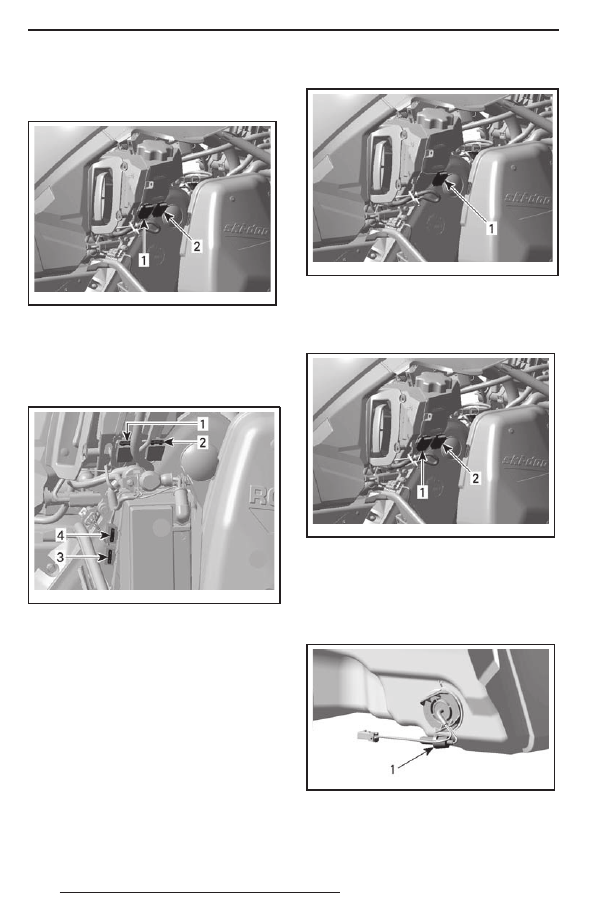

Расположение предохранителей

600 И 800R POWER TEK С РУЧНЫМ СТАР-
ТЕРОМ

mmo2 007 -009 -017_a

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1.  Предохранитель фар (15 A) (КРАСНЫЙ/

ОРАНЖЕВЫЙ провод)

2.  Предохранитель доп. оборудования (15 A)

(КРАСНЫЙ/ЖЁЛТЫЙ провод)

600 И 800R POWER TEK С ЭЛЕКТРИЧЕ-
СКИМ СТАРТЕРОМ

mmo2 008 -003 -033_b

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1.  Предохранитель фар (15 A) (КРАСНЫЙ/

ОРАНЖЕВЫЙ провод)

2.  Предохранитель доп. оборудования (15 A)

(КРАСНЫЙ/ЖЁЛТЫЙ провод)

3. Предохранитель системы заряда (30 А)
4.  Предохранитель ECM (блок управления

двигателем) (5 A)

ДВИГАТЕЛИ E-TEC С РУЧНЫМ СТАРТЕРОМ

mmo2 008 -008 -028_a

ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА МО-
ТОРНОГО ОТСЕКА
1. Предохранитель STАRT/RER (5 А)

ДВИГАТЕЛИ E-TEC С ЭЛЕКТРИЧЕСКИМ СТАР-
ТЕРОМ

mmo2 007 -009 -017_a

ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА
МОТОРНОГО ОТСЕКА
1. Предохранитель системы заряда (30 А)
2. Предохранитель STАRT/RER (5 А)

ВСЕ МОДЕЛИ
Предохранитель датчика уровня топлива
располагается за глушителем впуска.

mmo2 007 -009 -016_b

ЗА ГЛУШИТЕЛЕМ ВПУСКА
1. Расположение предохранителя

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
