Snowmobile Polaris WIDETRAK LX Model S03SU4BS (2003 year). Manual - part 10

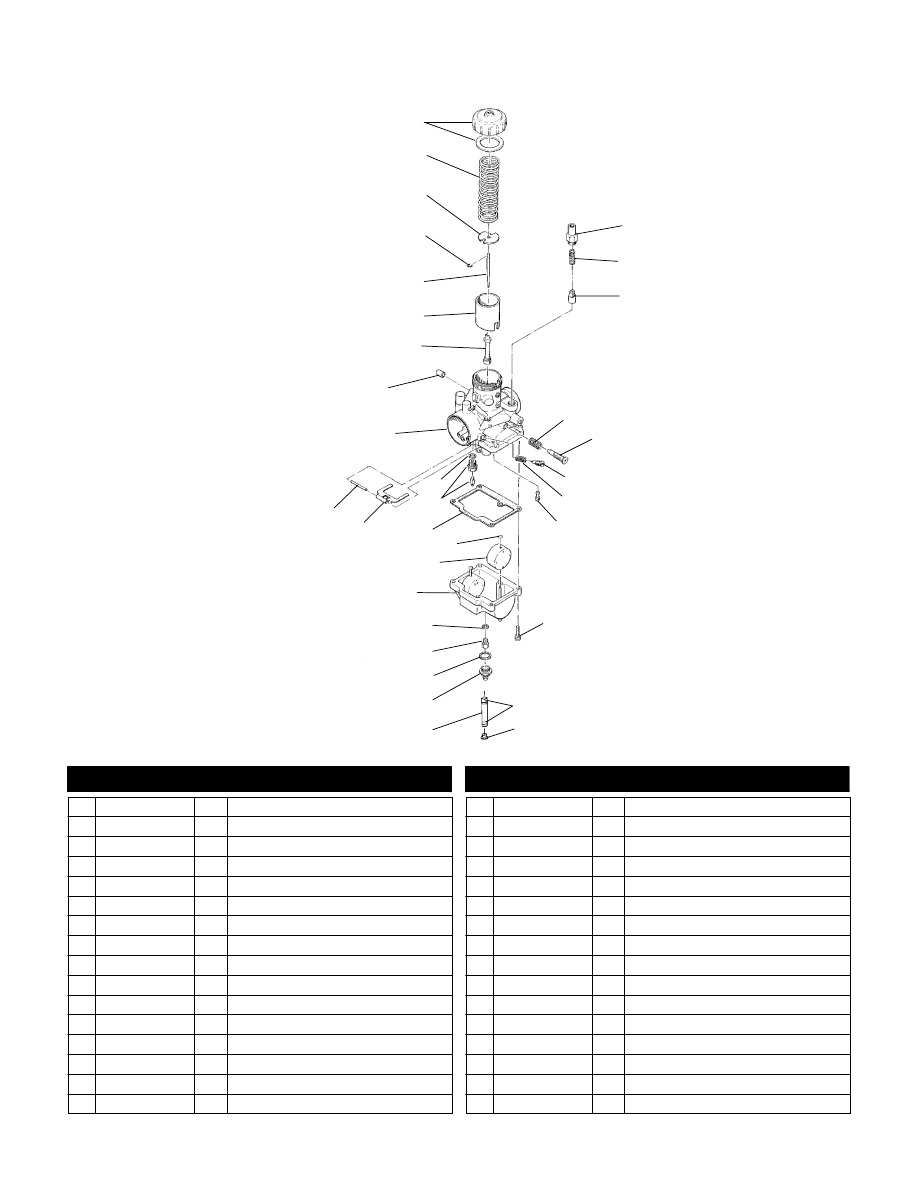

C10

CARBURETOR

WIDETRAK LX S03SU4BS

1

2

3

4

5

6

7

8

32

31

30

29

28

27

26

25

24

23

22

21

20

19

18

17

9

16

15

14

13

12

11

10

9

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3130184

1 Top, Mixing Chamber

2 3130318

1 Spring, Throttle

3 3130027

1 Plate, Throttle

4 3130508

1 E-Ring

5 3130423

1 Needle, Jet (6EJ26-2)

6 3130372

1 Valve, Throttle (3.0)

7 3130160

1 Jet, Needle, P-6 (166)

8 3130479

1 Cap

9 3130711

2 Asm., Carburetor (Incl. 1-20,24-32)

10 3130361

1 Pin, Float

11 3130018

1 Arm, Float

12 3130017

1 Packing, Needle Valve

13 3131146

1 Valve, Needle (1.5)

14 3130020

1 Gasket, Float Chamber

15 3130237

2 Cap

16 3130430

2 Float

17 3130014

1 Washer

18 3130122

1 Jet, Main (#195)

19 3130239

1 O-Ring

20 5020476

1 Nipple

21 8350017-600

1 Line, Fuel

22 5431893

1 Plug, Trap

23 7080003

2 Clamp, Hose

24 3130025

4 Screw and Washer

25 3130066

1 Jet, Pilot (#35)

26 3130012

1 Spring, Air Adjuster

27 3130011

1 Screw, Air

28 3130009

1 Screw, Throttle Stop

29 3130010

1 Spring, Throttle Adjuster

30 3130328

1 Plunger

31 3130006

1 Spring, Plunger

32 3130199

1 Cap, Plunger

5/00

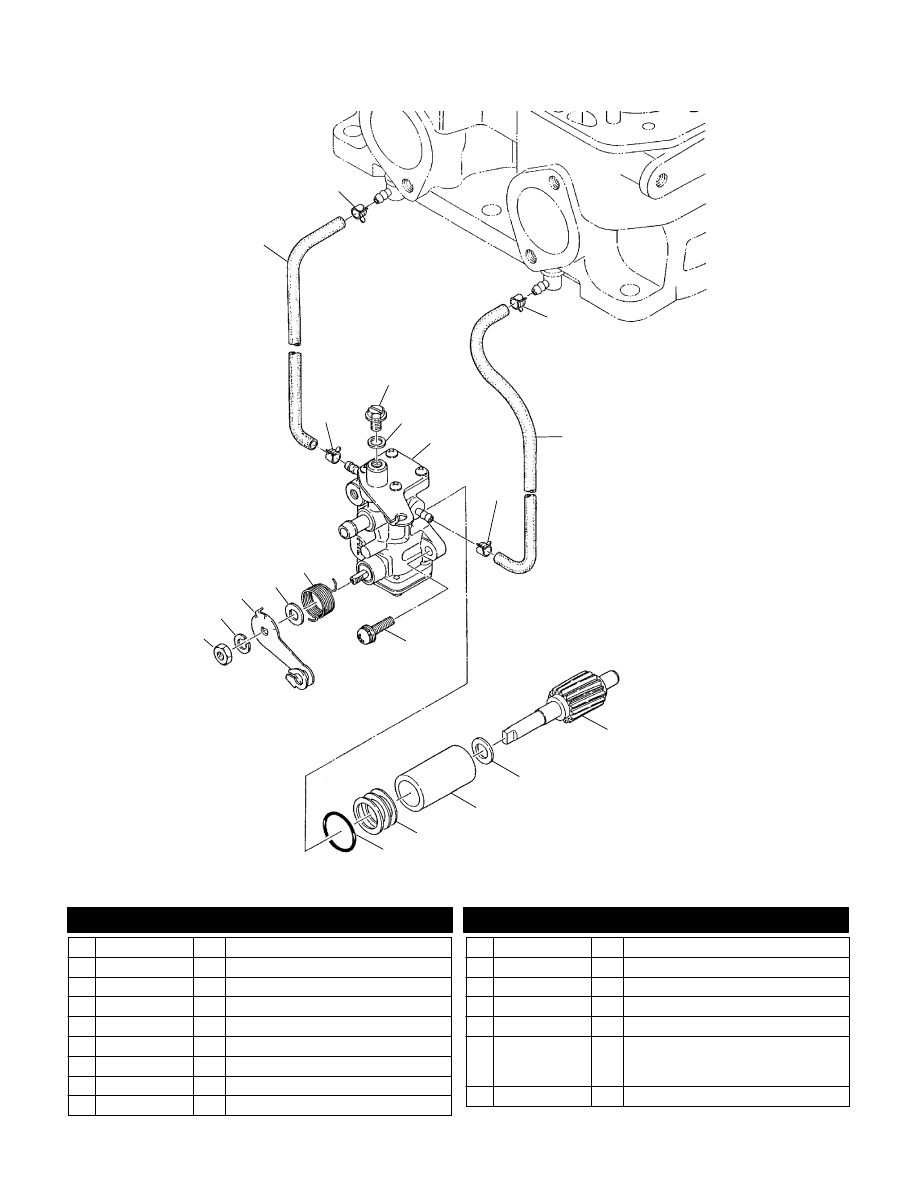

C11

OIL PUMP

WIDETRAK LX S03SU4BS

1

1

2

2

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3083488

2 Vinyl Pipe 3

2 3083141

4 Clamp, Hose

3 3083125

1 Screw, Air Vent

4 3083126

1 Packing

5 3084013

1 Asm., Oil Pump (Incl. 3-10,16)

6 3083123

1 Spring, Return

7 3083445

1 Collar, Cam Shaft

8 3084014

1 Lever, Control

9 3083121

1 Washer, Spring

10 3083120

1 Nut

11 3083783

2 Screw and Washer

12 3083131

1 Gear, Small

13 3083130

1 Spacer

14 3083353

1 Bushing

15 3083671

3083672

3083673

AR

AR

AR

Spacer 1 (.15mm)

Spacer 2 (.3mm)

Spacer 3 (.6mm)

16 3083127

1 O-Ring

5/00

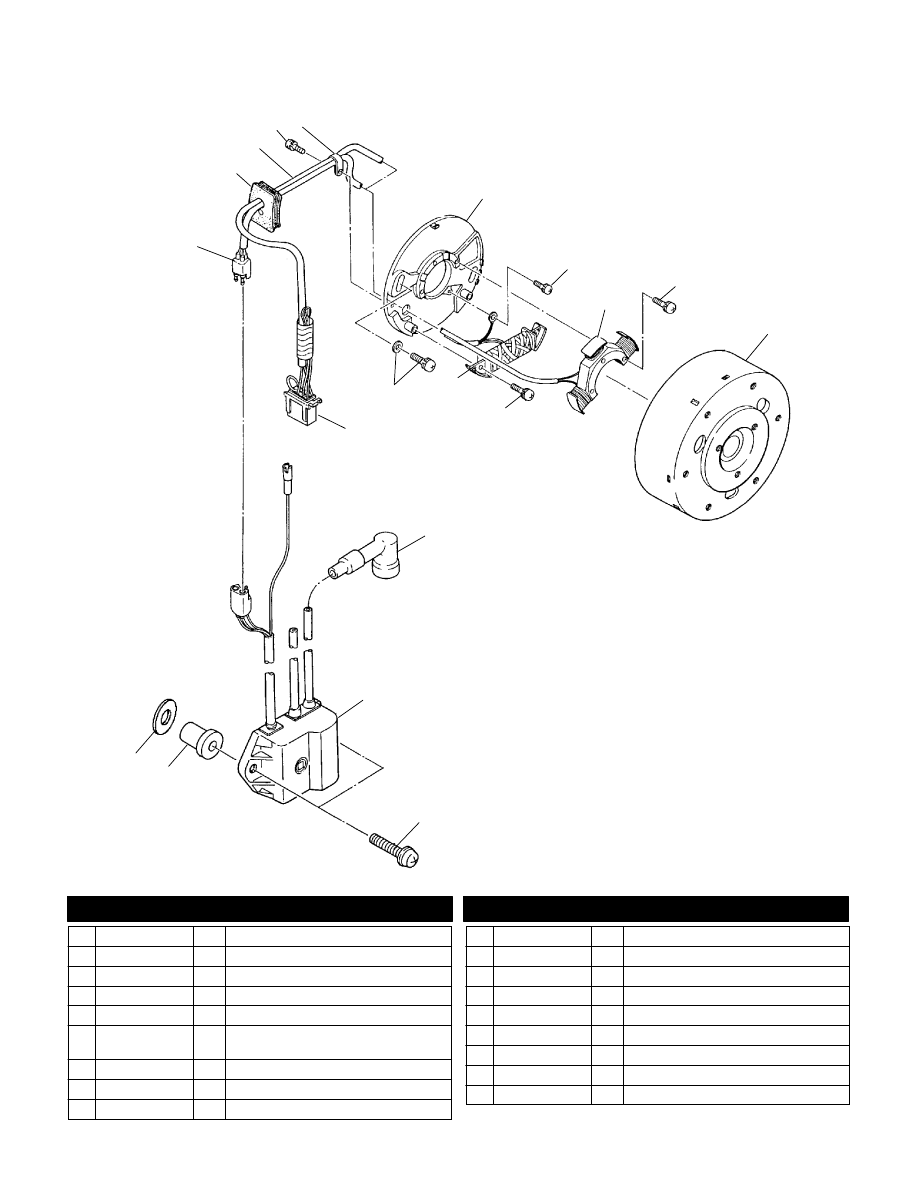

C12

MAGNETO

WIDETRAK LX S03SU4BS

6

5

4

3

2

1

7

4

8

9

10

11

12

13

14

15

16

17

18

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3083909

1 Coupler, 3P

2 3082969

1 Grommet

3 3087007

1 Harness, Wire (Incl. 2)

4 3081260

2 Screw and Washer

5 3081296

1 Clamp

6 3087004

3083987

1

1

Asm., Plate (Incl. 1-8,10,11,13)

Plate

7 3083991

1 Stator 1

8 3082365

3 Screw and Washer

9 3087005

1 Flywheel

10 3083423

2 Screw and Washer

11 3083984

1 Coil, Exciter

12 3082175

2 Screw and Washer

13 3081513

1 Coupler, 6P, Male

14 4020129

2 Cap, Resistor Plug

15 3087006

1 Coil, Ignition

16 3083784

2 Screw and Washer

17 3083240

2 Nut, Rubber

18 3087008

2 Washer

5/00

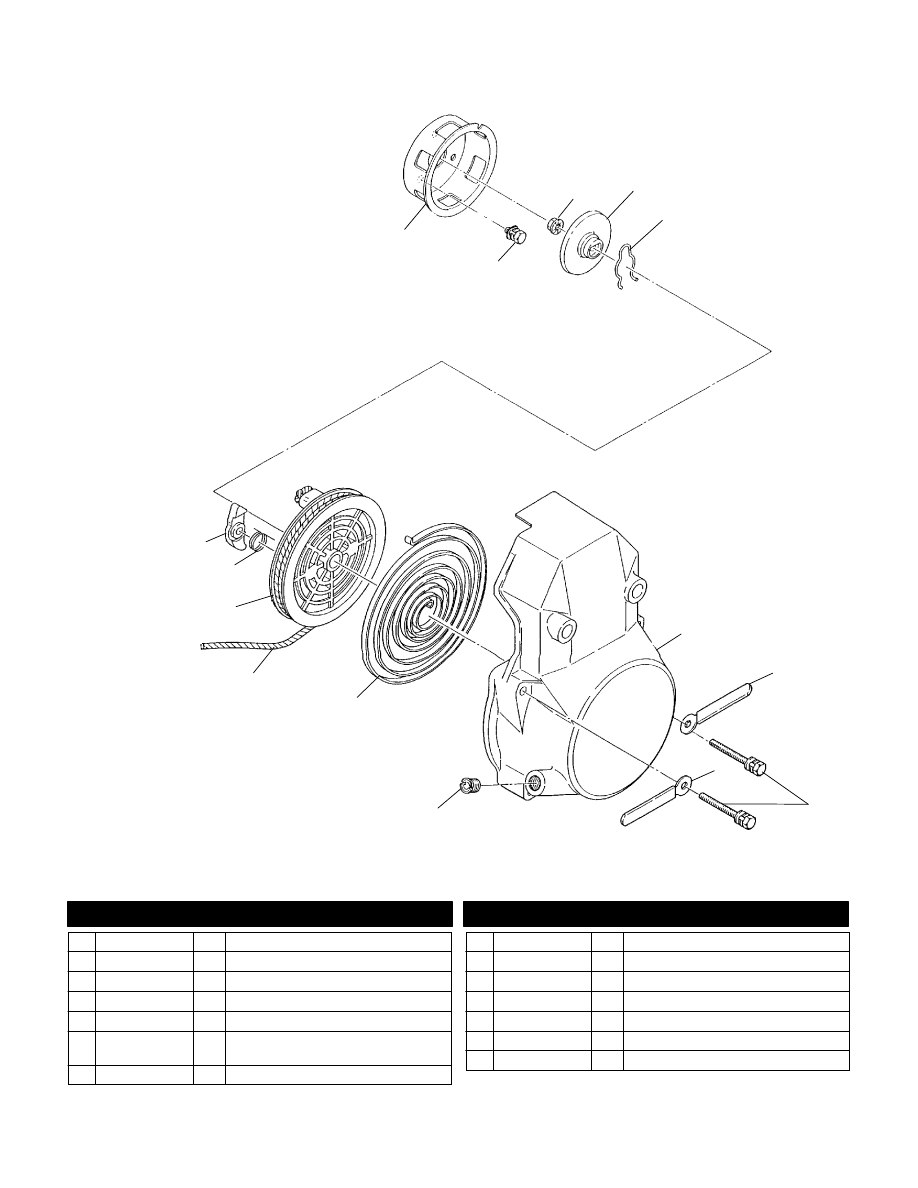

C13

RECOIL STARTER

WIDETRAK LX S03SU4BS

1

2

3

4

5

6

8

9

10

11

12

13

14

7

7

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3083312

1 Pulley, Starting

2 3084224

3 Bolt and Washer

3 3083381

1 Nut, Flange

4 3083464

1 Plate, Friction

5 3083379

1 Spring, Friction

6 3087009

3087010

1

1

Starter, Recoil (Incl. 3-6,9-14)

Case, Starter

7 3083384

2 Clamp

8 3083382

4 Bolt and Washer

9 3083107

1 Guide, Rope

10 3083376

1 Spring, Spiral

11 2870621

AR Rope, Starter

12 3083377

1 Reel

13 3083463

1 Spring, Return

14 3083378

1 Ratchet

5/00
