Snowmobile Polaris WIDETRAK LX Model S03SU4BS (2003 year). Manual - part 11

C14

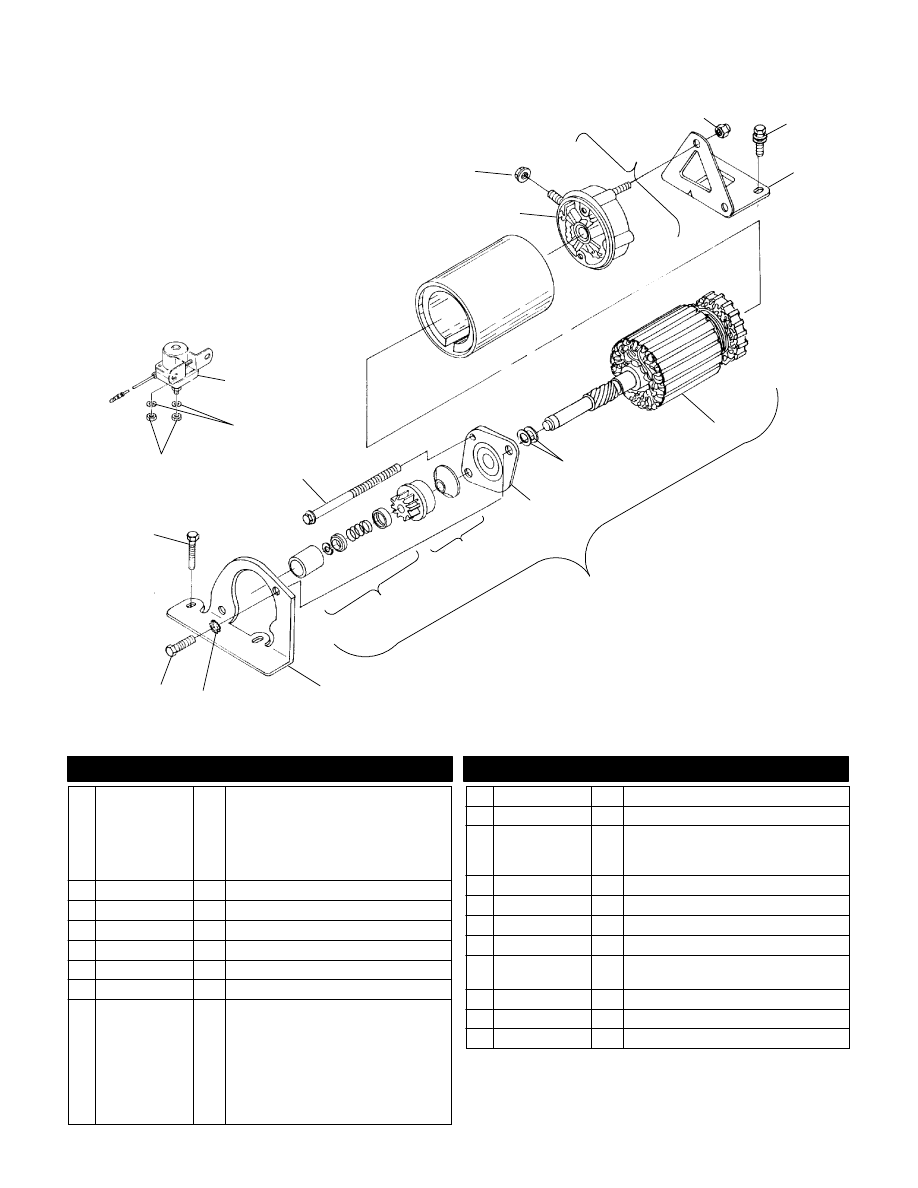

STARTING MOTOR

WIDETRAK LX S03SU4BS

4

13

14

5

15

12

6

1

3

9

7

11

8

16

19

18

17

8

10

2

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 2200759

--------------

--------------

--------------

--------------

--------------

1

1

2

1

1

1

Kit, Brush and Spring

Brush and Screw

Brush

Bushing, Insulation

Washer, Insulation

Nut

2 7542103

1 Nut, FLEXLOC

3 2200758

1 Kit, Asm., Commutator Cap (Incl. 1)

4 7542153

2 Nut, Nylok

5 7516815

2 Screw

6 5240956

1 Bracket, Starter, Rear

7 2200756

1 Armature

8 2200755

--------------

--------------

--------------

--------------

--------------

--------------

--------------

1

1

1

1

1

1

1

1

Kit, Drive Hardware

Washer, Curved Spring

Washer, Thrust

Spacer

Spring, Antidrift

Pinion, Stop

Ring, Lock

Cover, Dust

9 2200757

1 Kit, Drive Cap

10 4170006

1 Motor, Starter, Domestic

11 2200754

--------------

--------------

1

1

1

Kit, Drive

Plate, Drive

Pinion

12 5241271

1 Bracket, Starter, Front

13 7552603

2 Washer, Spring Lock

14 7512492

2 Screw

15 7516730

2 Screw

16 2200753

--------------

1

2

Kit, Screw

Through Bolt

17 3082939

4 Nut

18 3080077

4 Washer, Spring

19 3083211

1 Switch, Magnetic (Incl. 17,18)

5/00
