Snowmobile Polaris WIDETRAK LX Model S03SU4BS (2003 year). Manual - part 8

C2

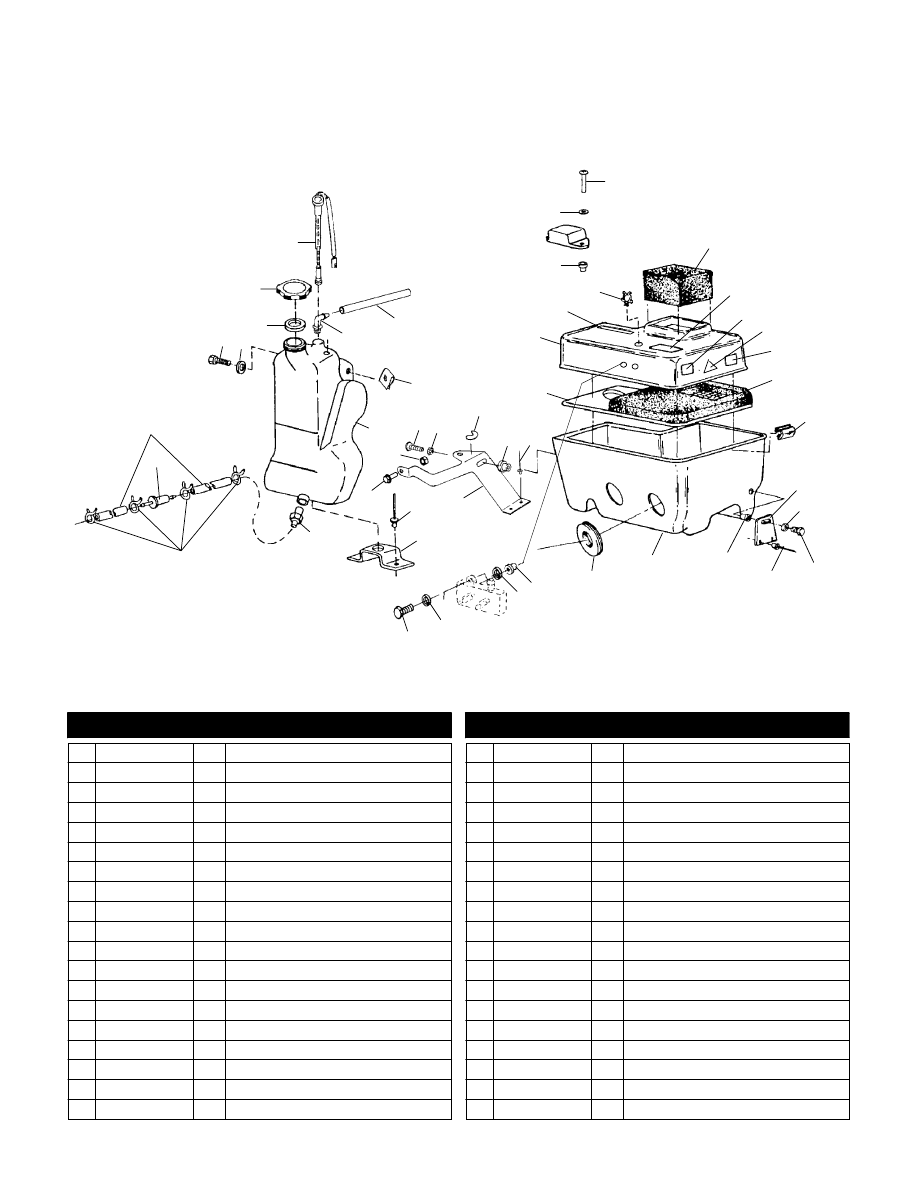

OIL TANK / AIR BOX

WIDETRAK LX S03SU4BS

3

5 4

22

21

20

19

6

7

8

9

11

11

12

13

15

24

26

28

29

31

33

34

35

16

17

14

36

37

11

1

2

23

30

27

16

14

38

14

17 16

25

27

16

14

10

18

32

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 4040040

1 Sensor w/Connectors, Oil Level

2 5430779

1 Cap, Oil Tank

3 5810141

1 Gasket, Oil Cap

4 7558302

1 Washer

5 7512276

1 Bolt, Lock

6 8450003-1525

AR Line, Fuel

7 2530009

1 Filter

8 7080307

4 Clamp, Hose, Green, Large

9 7052042

1 Fitting, Outlet, Single

10 7517298

1 Screw

11 7661637

6 Rivet

12 5241334

1 Bracket, Oil Tank, Coined

13 5241792-067

1 Bracket, Silencer/Remote Filler

14 7541923

6 Nut, Well

15 7072151

1 Decal, Fuel Shut-Off

16 7552604

6 Washer, External Tooth

17 7512279

2 Screw

18 7542122

1 Nut, Nylok

19 5430997

1 Oil Tank w/Sending Unit Hole

20 7670096

1 Nut, Chimney

21 7052095

1 Fitting, 90 Degree

22 8450061-600

AR Line, Vent

23 5850075

1 Plate, Air, Silencer

24 5434015

1 Cover, Silencer

25 7075359

1 Decal, Cooling System

26 4020139

2 Clip, Rosebud

27 7512222

4 Screw

28 5811688

1 Foam, Air Box

29 7075351

1 Decal, Air Box Caution

30 7073820

1 Decal, Adjustable Driven Clutch

31 7073426

1 Decal, Greasing

32 7079177

1 Decal, Caution, Burn Hazard

33 1253102

1 Asm., Baffle (Incl. 23)

34 7670055

10 Clip, Silencer

35 5211274

1 Bracket, Intake Silencer

36 5432647

1 Silencer, Intake

37 5410403

2 Boot, Air Silencer

38 7555843

2 Washer, Flat

7/00

C3

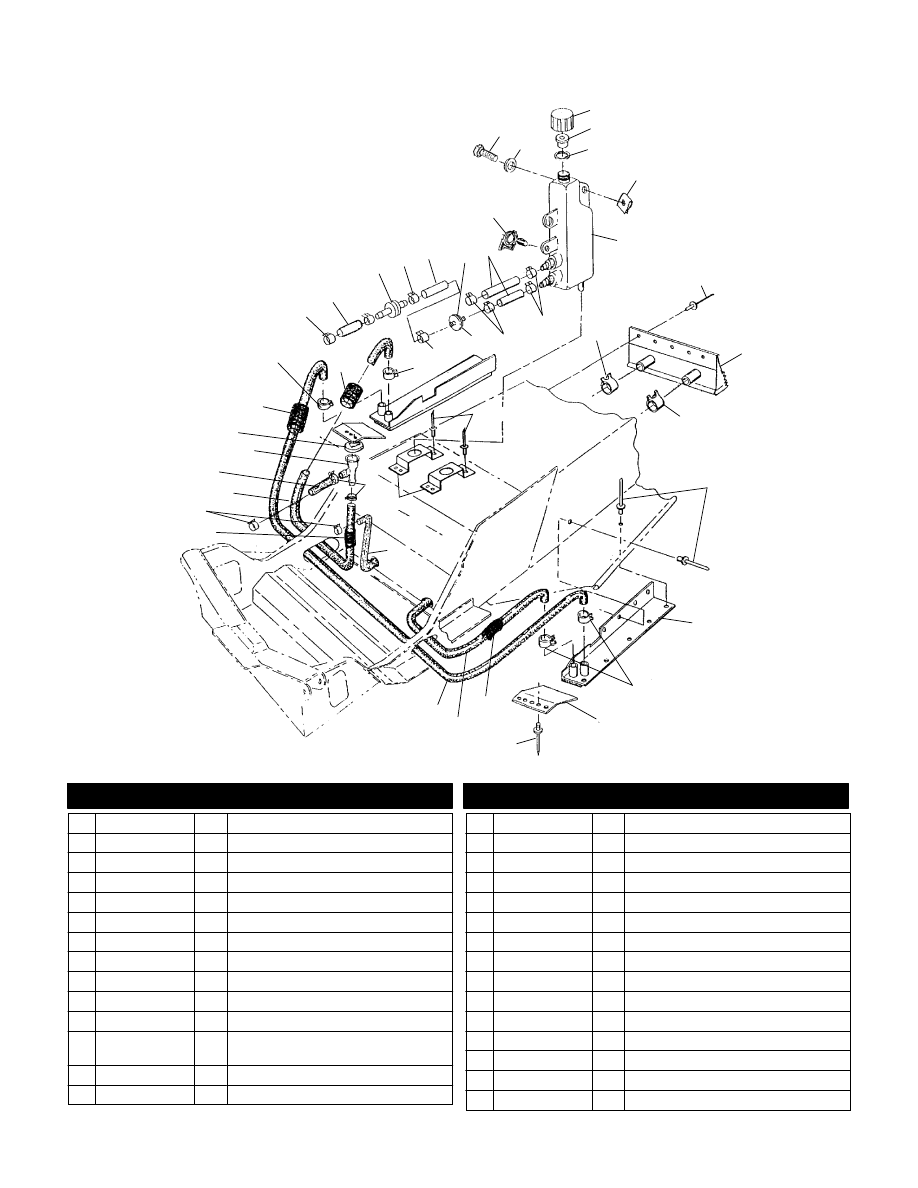

COOLING SYSTEM

WIDETRAK LX S03SU4BS

2

3

4

5

7

9

11

10

12

11

13

15

17

24

22

23

25

25

25

25

11

11

26

27

28

16

29

8

25

20

10

26

26

21

14

18

19

6

1

14

8

8

8

19

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7512276

1 Bolt

2 7558302

1 Washer

3 5430743

1 Cap, Overflow

4 5431096

1 Plug, Overflow

5 5810279

1 Gasket, Overflow Cap

6 7670096

1 Nut, Chimney

7 5431733

1 Bottle w/Fittings, Overflow

8 7661637

46 Rivet

9 2511187

1 Asm., Cooling Extrusion, Center

10 7080844

2 Clamp, Hose, 35mm

11 7080841

6 Clamp, Hose, 27mm

12 2511257

2511258

1

1

Cooler, Side, LH

Cooler, Side, RH

13 5240555

2 Guard, Cooling Extrusion

14 5521242

2 Tubing, Convoluted

15 5410558

1 Hose, Crossover, Short

16 5410557

1 Hose, Crossover

17 5411382

1 Hose, Engine/Center Extrusion

18 5241334

2 Bracket

19 5411396

2 Tubing, Convoluted

20 7080842

2 Clamp, Hose, 29mm

21 5411381

1 Hose, Filler Out, Extrusion, RH

22 5411010

1 Hose, Engine Out/Filler

23 5433364

1 Filler, Remote Coolant

24 2511256

1 Cap, Pressure

25 7080307

8 Clamp, Hose, Large Green

26 8450003-1525

AR Line, Fuel

27 7052038

1 Valve, Check

28 2530024

1 Filter, Coolant

29 4020139

1 Clip, Rosebud

6/02

C4

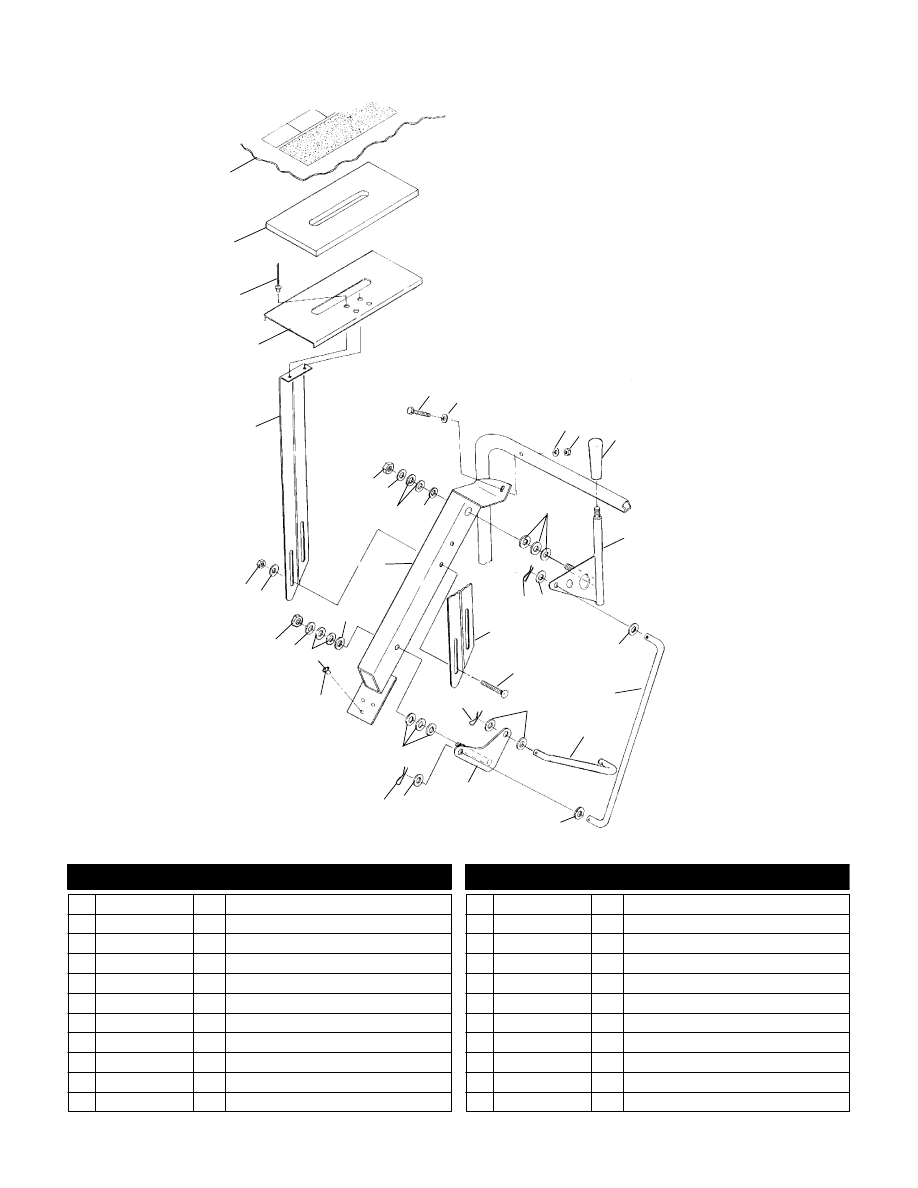

SHIFT LINKAGE

WIDETRAK LX S03SU4BS

1

2

4

3

5

6

11

22

8

10

21

7

19

7

10

18

12

14

13

16

15

8

10

21

10

10

17

10

12

12 10

10

9

9

9

7

15

20

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7077619

1 Decal, Shift Pattern

2 5811768

1 Foam, Indicator Plate

3 7661637

4 Rivet

4 5243204

1 Plate, Indicator

5 5241897

1 Support, Indicator Plate, RH

6 7542101

2 Nut

7 7558301

2 Washer, Flat

8 7542324

2 Nut, Nylok

9 7558402

6 Washer, Flat

10 7555820

10 Washer, Flat

11 7661637

3 Rivet

12 7661203

4 Pin, Cotter

13 1012558

1 Plate, Pivot, Lower

14 5224770

1 Rod, Linkage, Lower

15 7517931

3 Bolt, Carriage

16 5241896

1 Support, Indicator Plate, LH

17 5224769

1 Rod, Linkage, Upper

18 1341250

1 Rod, Shift Lever

19 5132004

1 Handle, Shift

20 7542122

1 Nut, Nylok

21 7571619

2 Washer, Wave

22 1012559

1 Support, Shift Lever Rod

4/01

C5

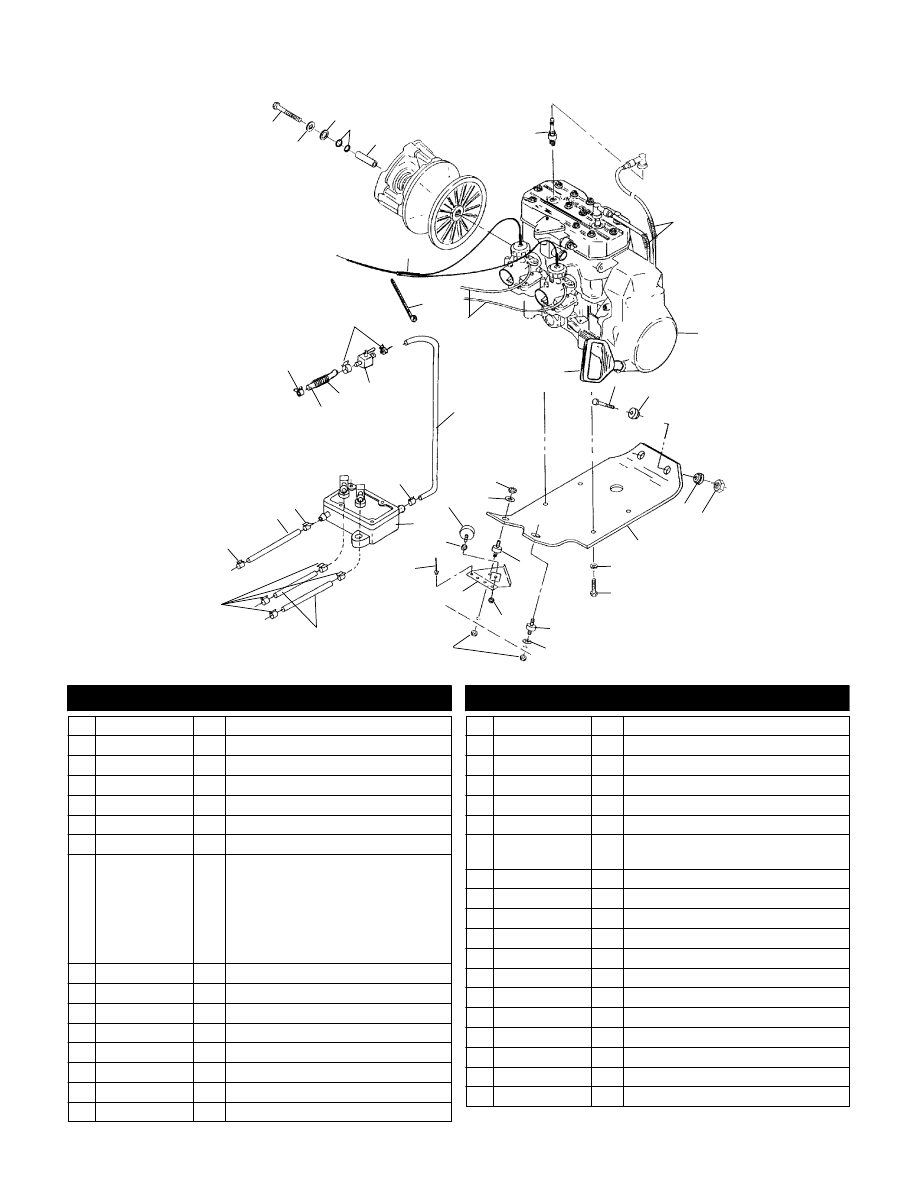

ENGINE MOUNTING

WIDETRAK LX S03SU4BS

11

1

2

3 4

5

6

8

9

10

14

15
16

17

18

19

20

24

21

25

26

23

30

29

17

13

35

33

34

28

12

19

22

27

31

31

31

31

32

27

34

27

7

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7512565

1 Screw

2 7575202

1 Washer, Lock

3 5010278

1 Washer, Clutch Retainer

4 5410507

2 O-Ring, Clutch Bolt

5 5020513

1 Spacer, Clutch Bolt

6 3070166

2 Spark Plug, RN3C Champion

7 5521516-10

2 Tubing, Convoluted

8 3086509

1 Engine, Short Block EC50PL230

NOTE:

The Short Block assembly con-

tains a crankcase assembly, cylinder

and cylinder head assembly, and a pis-

ton & crankshaft assembly. Priorautho-

rization required for warranty consid-

eration.

9 5431499-070

1 Recoil Handle

10 7512530

2 Screw

11 5411685

2 Mount, Engine, Rubber, Top

12 7542522

2 Nut

13 5411686

2 Mount, Engine, Rubber, Bottom

14 5242496

1 Plate, Mount, Motor

15 7553101

4 Washer, Spring Lock

16 7512539

4 Screw

17 3110061

2 Mount, Engine, Stud

18 7555915

1 Washer, Flat

19 7542451

4 Nut, Nylok

20 1012048-067

1 Limiter, Torque

21 7661637

6 Rivet

22 7542414

2 Nut, Hex

23 --------------

1 Asm., Water Pump/Fuel Pump

(See Fuel Pump Pg. C9, Ref. 10)

24 3110063

1 Stop, Torque

25 7555893

2 Washer, Flat

26 7547008

2 Nut, FLEXLOC

27 8350018-600

AR Line, Fuel

28 8360009-600

AR Line, Fuel, Vent

29 7080138

1 Cable Tie

30 7080554

1 Cable w/Oil, Throttle Control

31 7080307

8 Clamp

32 4010051-15

1 Tubing, Convoluted

33 7052248

1 Valve, Fuel

34 7080003

2 Clamp, Hose, Red

35 8450040-600

AR Line, Impulse

4/01
