7

CHAPTER 7
REAR SUSPENSION

Edge Suspension Improvements

7.1-7.2

. . . . . . . . . . . . . . .

Suspension Torque / Specifications

7.3

. . . . . . . . . . . . .

Xtra Travel Arm Location

7.4

. . . . . . . . . . . . . . . . . . . . . .

Rear Suspension Operation

7.5

. . . . . . . . . . . . . . . . . . . .

Springs

7.6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Dual Rate Springs

7.7

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Rear Suspension Tuning

7.8

. . . . . . . . . . . . . . . . . . . . . .

Shock Valving

7.9--7.11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Production Valving

7.12--7.13

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fox

t

Valving Part Numbers

7.14

. . . . . . . . . . . . . . . . . . .

Rear Suspension Shock Specifications

7.15--7.16

. . . . . . . . . .

Front Track Shock Specifications - 440 XCF SP

7.17

. .

Front Track Shock Specifications
440/600 Edge Pro X

7.18

. . . . . . . . . . . . . . . . . . . . . . . . . .

Rear Track Shock Specifications -XCF SP

7.19

. . . . . . .

Rear Track Shock Specifications
440/600 Edge Pro X

7.20

. . . . . . . . . . . . . . . . . . . . . . . . . .

Arvin

t

Shock Maintenance

7.21--7.28

. . . . . . . . . . . . . . . . . . . .

Arvin

t

Valve Washer Part Numbers

7.29

. . . . . . . . . . . .

Fox Shock Maintenance

7.30--7.32

. . . . . . . . . . . . . . . . . . . . . . .

2001 PPS Shock

7.33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2001 PPS Rebuild Notes

7.34

. . . . . . . . . . . . . . . . . . . . . .

Suspension Lubrication Points

7.35

. . . . . . . . . . . . . . . . .

Rear Suspension Components
XCF SP, Edge Pro X

7.36--7.37

. . . . . . . . . . . . . . . . . . . . . . . . . .

Rear Suspension Components XTRA Lite

7.38

. . . . . . .

Rear Suspension Adjustments, XTRA-Lite

7.39

. . . . . . .

Front Track Shock Spring Information

7.40

. . . . . . . . . . .

Track Tension

7.41

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Hi--Fax Replacement

7.42--7.43

. . . . . . . . . . . . . . . . . . . . . . . . . .

Compression Adjustable Shocks

7.44

. . . . . . . . . . . . . . .

Traction

7.45--7.48

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Troubleshooting

7.49--7.50

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REAR SUSPENSION/TRACK/TRACTION

7.1

2001 Edge Pro X Rear Suspension Improvements

1.

Improved front track shock motion ratio and shock
travel

2.

Remote reservoir front track shock with external
compression

damping

adjustment

(Arvin

mono--tube)

3.

Remote reservoir rear track shock with external
compression

damping

adjustment

(Arvin

mono--tube)

4.

Revised suspension geometry

5.

More progressive rear track shock ratio

6.

Hard coat plated pivot shafts (FTA/RTA scissor
pivot at rail/RTA lower pivot)

7.

Off set inner bogie wheels for improved clearance

REAR SUSPENSION/TRACK/TRACTION

7.2

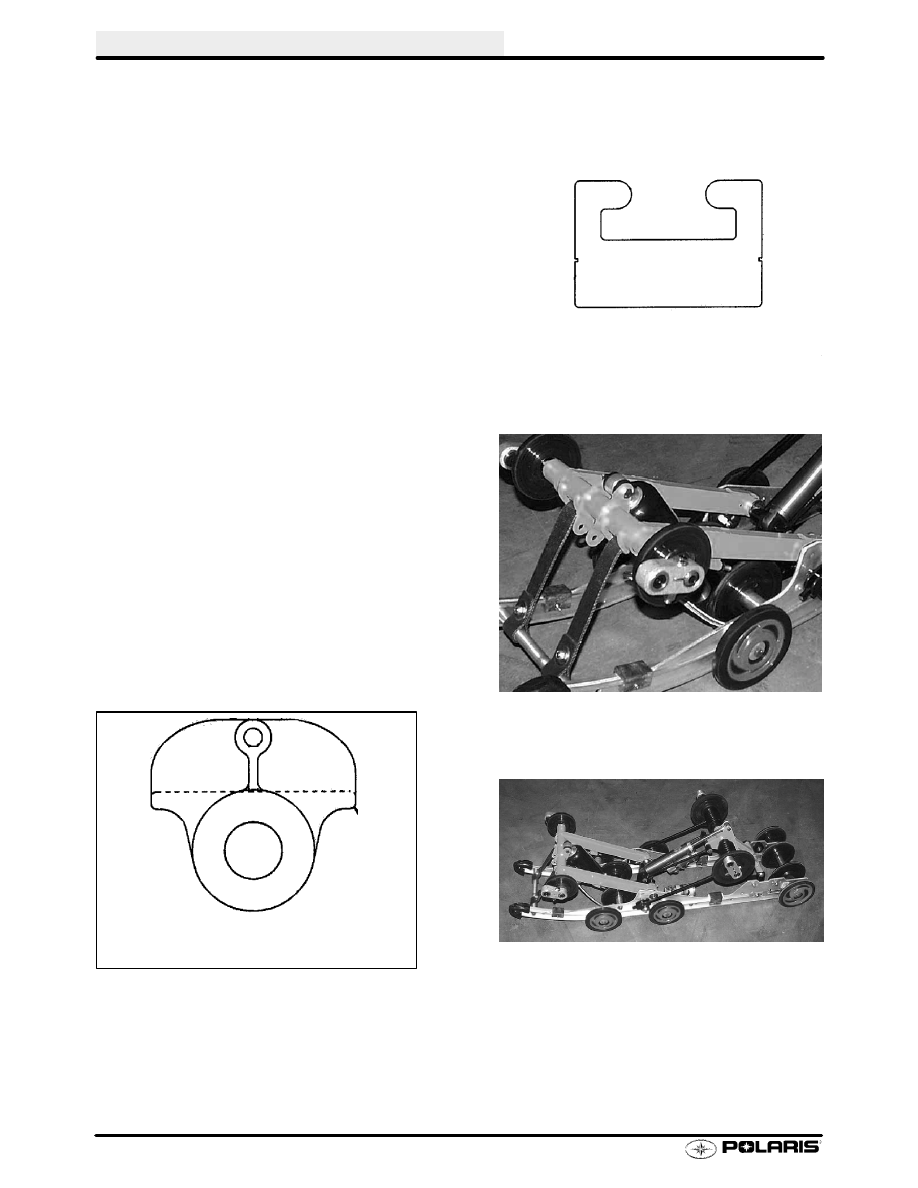

2001 Edge Pro X Rear Suspension Improvements

8.

Easily installed quick adjust rear limiter strap

9.

Thicker hi--fax, rail tip changed to accommodate.
NOTE This only fits on 2001 XCF/Edge Pro X
models

10. 7/16” suspension to tunnel mounting bolts (hard

coat plated pivot shafts

11. New rail beam stamping and flatter curvature

12. New spring roller (contained feature) with quick

disconnect hair pin clip

13. Wheels on FTA

14. New Front torque arm with Xtra--travel arms

(increases travel)

15. Shock rod pivot/nut gone. Replaced with nut and

bolt

New Spring Roller

New HyFax
