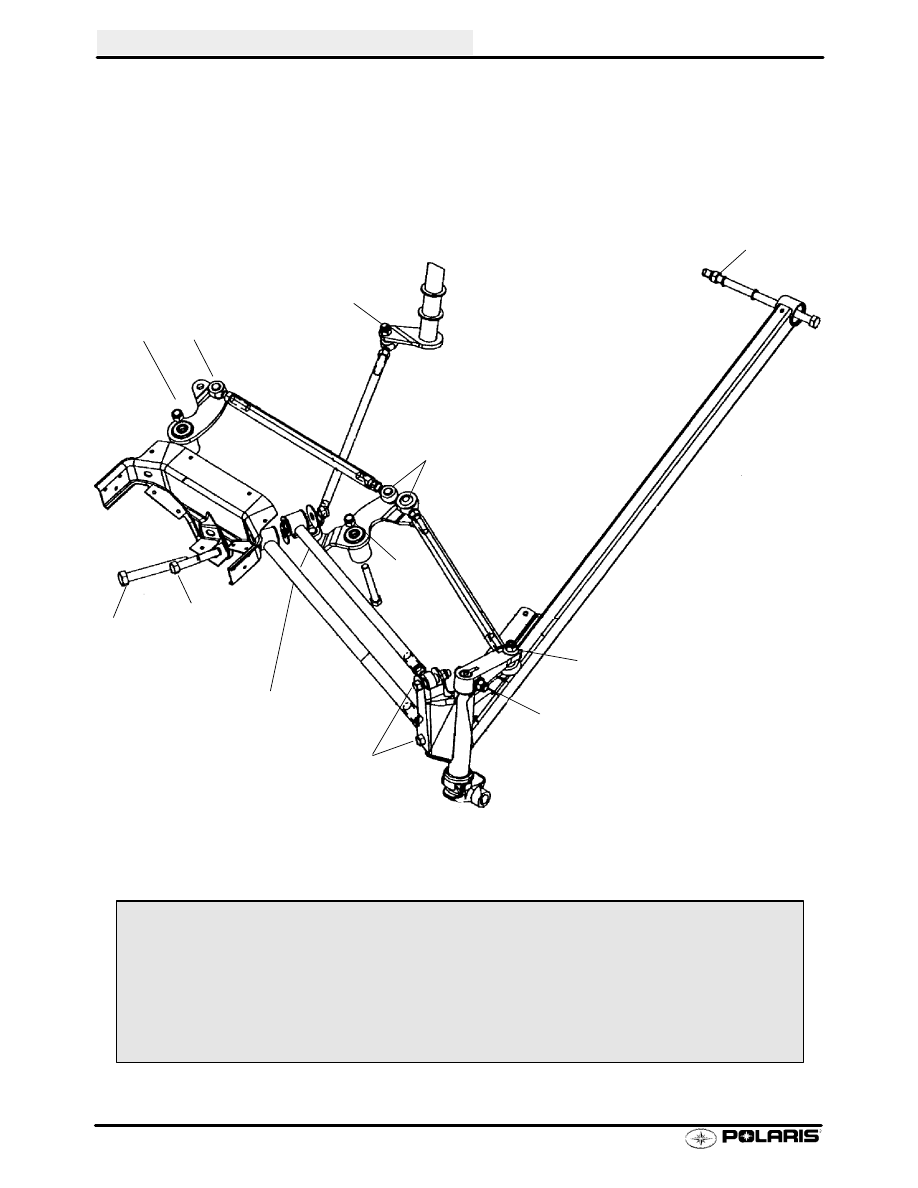

STEERING / FRONT SUSPENSION

6.10

2001 500 XC SP/ 600 XC SP, X / 700 XC SP / 800 XC SP EDGE
2000 XCF SP, 440 XC SP EDGE

B

C

(Upper)

A

A

A

B

A

D

(Lower)

B

A

(Steering Drag Link Bolt)

A

Torque Specifications

A

28-30 ft.lbs (38-41 Nm)

B

35-40 ft.lbs (47-54 Nm)

C

55--60 ft.lbs (61-83 Nm)

D

90--100ft.lbs (124--138Nm)

Apply Premium All Season Grease, PN2871322 (3oz.), to all grease zerks located on suspension
assemblies.

z

Replace locking fasteners if removed.

A

STEERING / FRONT SUSPENSION

6.11

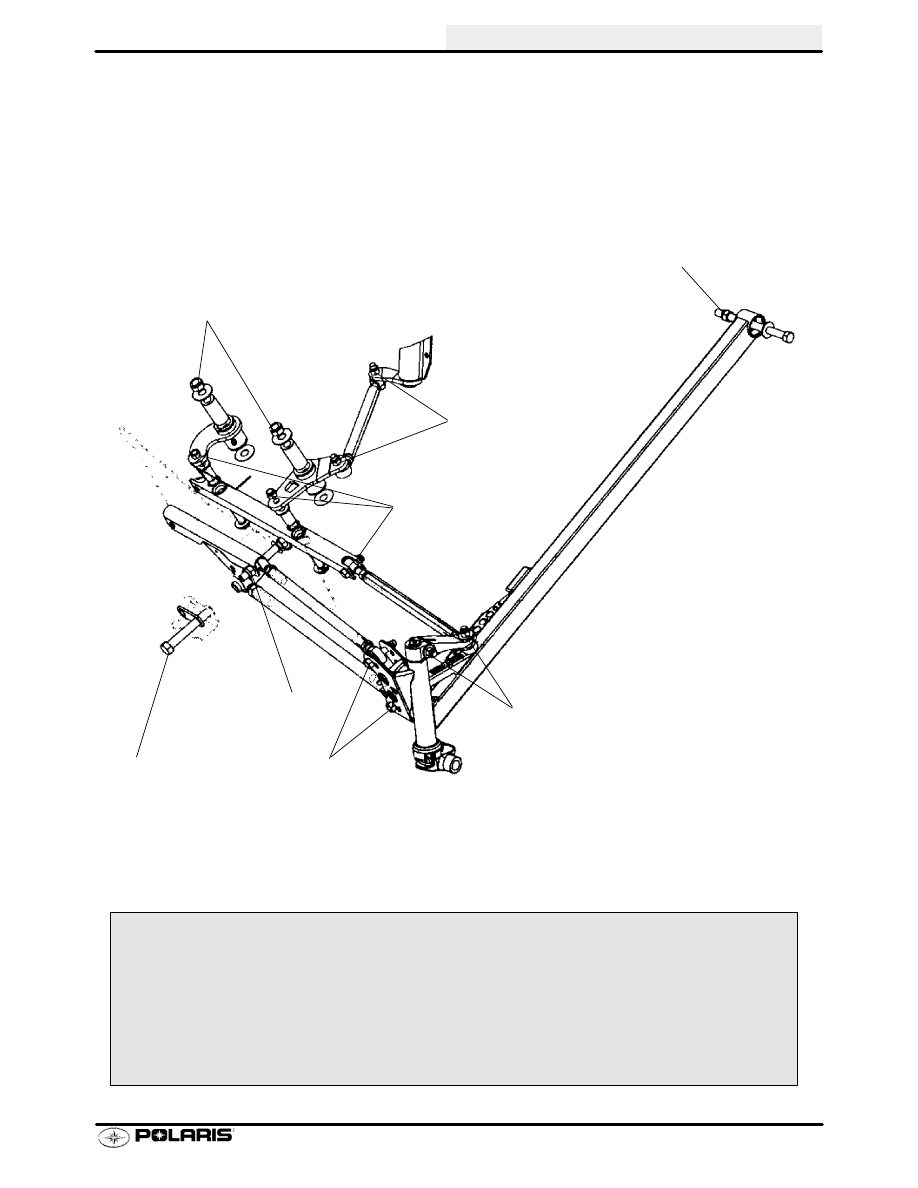

2001 600/700/800 RMK

Illustration depicts proper orientation of rod ends and bolts on steering components for most models.

z

Replace locking fasteners if removed.

D

Torque Specifications

A

17--19 ft.lbs (24--26Nm)

B

28-30 ft.lbs (38-41 Nm)

C

35-40 ft.lbs (47-54 Nm)

D

40--45 ft.lbs (54--62N)

E

45--50 ft.lbs (61--68Nm)

Apply Premium All Season Grease, PN2871322 (3oz.), to all grease zerks located on suspension
assemblies.

B

B

B

A

C

C

E

STEERING / FRONT SUSPENSION

6.12

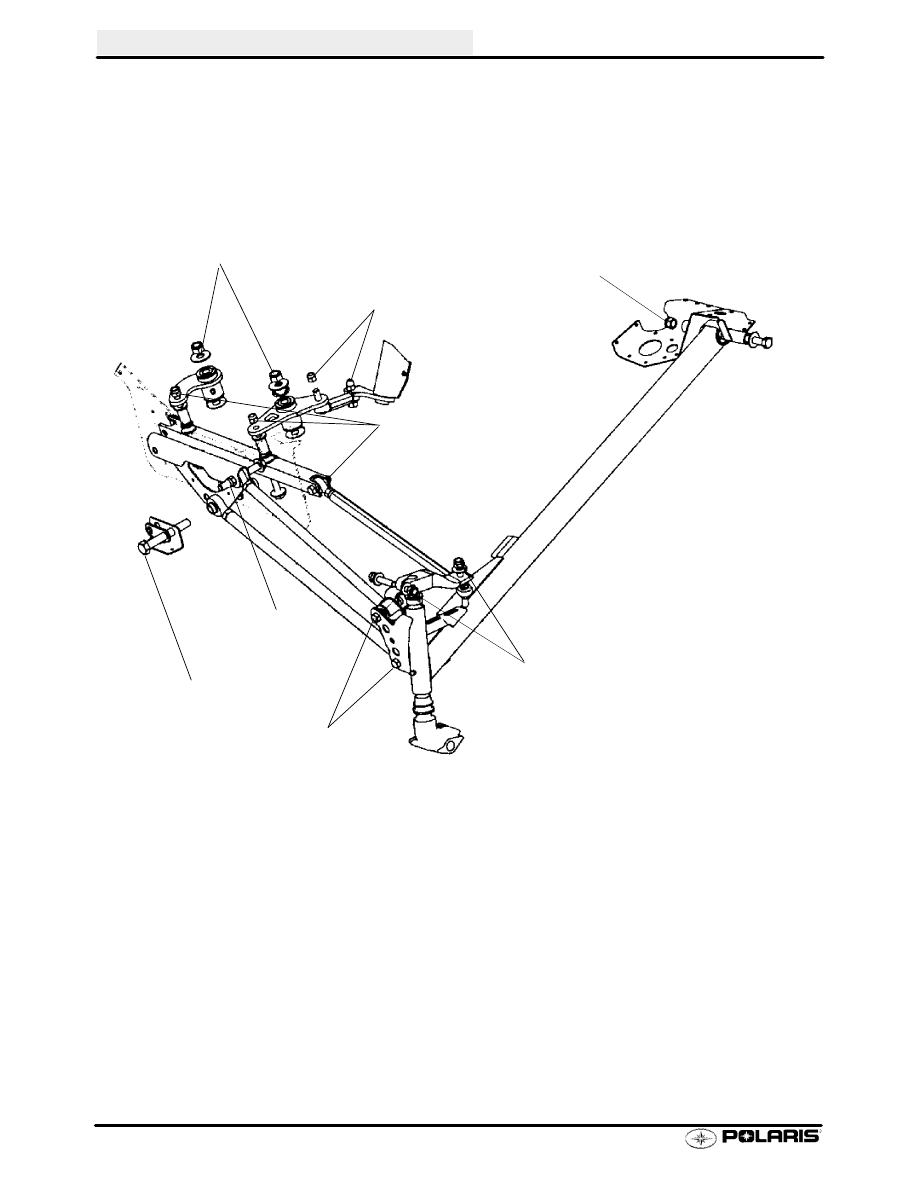

2001 800 XCR

Illustration depicts proper orientation of rod ends and bolts on steering components.

28-30 ft. lbs.
(39-41 Nm)

28-30 ft. lbs.
(39-41 Nm)

17-19 ft. lbs.
(24-26 Nm)

28-30 ft. lbs.
(39-41 Nm)

40-45 ft. lbs.
(55-62 Nm)

35-40 ft. lbs.
(48-55 Nm)

35-40 ft. lbs.
(48-55 Nm)

45-50 ft. lbs.
(62-69 Nm)

z

Replace locking fasteners if removed.

STEERING / FRONT SUSPENSION

6.13

Inspection

Prior to performing steering alignment, inspect all steering and suspension components for wear or damage and
replace parts as necessary. Refer to steering assembly exploded views in this chapter for identification of
components and torque values of fasteners. While disassembling, make notes of what direction a bolt goes
through a part, what type of nut is used in an application, in which direction do the steering arms go on - weld up or
weld down, etc.

Some of the fasteners used in the IFS are special and cannot be purchased at a hardware store. Always use
genuine Polaris parts and hardware when replacing front end components.

Review steering adjustment

guidelines on page 6.14 before making adjustments.

The following components must be inspected before each event.

NOTE: Always follow rod end engagement guidelines found on page 6.12. Maximum setup width must be
checked whenever front suspension components are adjusted or replaced.

-

Tie rods and tie rod ends

-

Radius rods and radius rod ends

-

Torsion bar and bushings / linkage (where applicable)

-

Handlebars and steering post assembly

-

Spindles and bushings

-

Trailing arms and bushings

-

Skis and skags

-

Bell crank / Pitman arm / Idler arm

-

Steering arms

-

Shock absorbers, shock mounts, springs

-

All related fasteners - check torque. Refer to steering exploded views at the beginning of this section.

-

Grease all fittings.

Alignment Bar Specifications

Common Alignment Bar

45

〉

(114.3 cm)

=.623-.625

〉

(5/8)

(15.83-15.88 mm)

Material:

C-1018 Steel

Diameter:

.623

〉

- .625

〉

(5/8

〉

)

(15.82 - 15.87 mm)

Length:

45

〉

(114.3 cm)
