ENGINE

2.30

Disassembly, Cont.

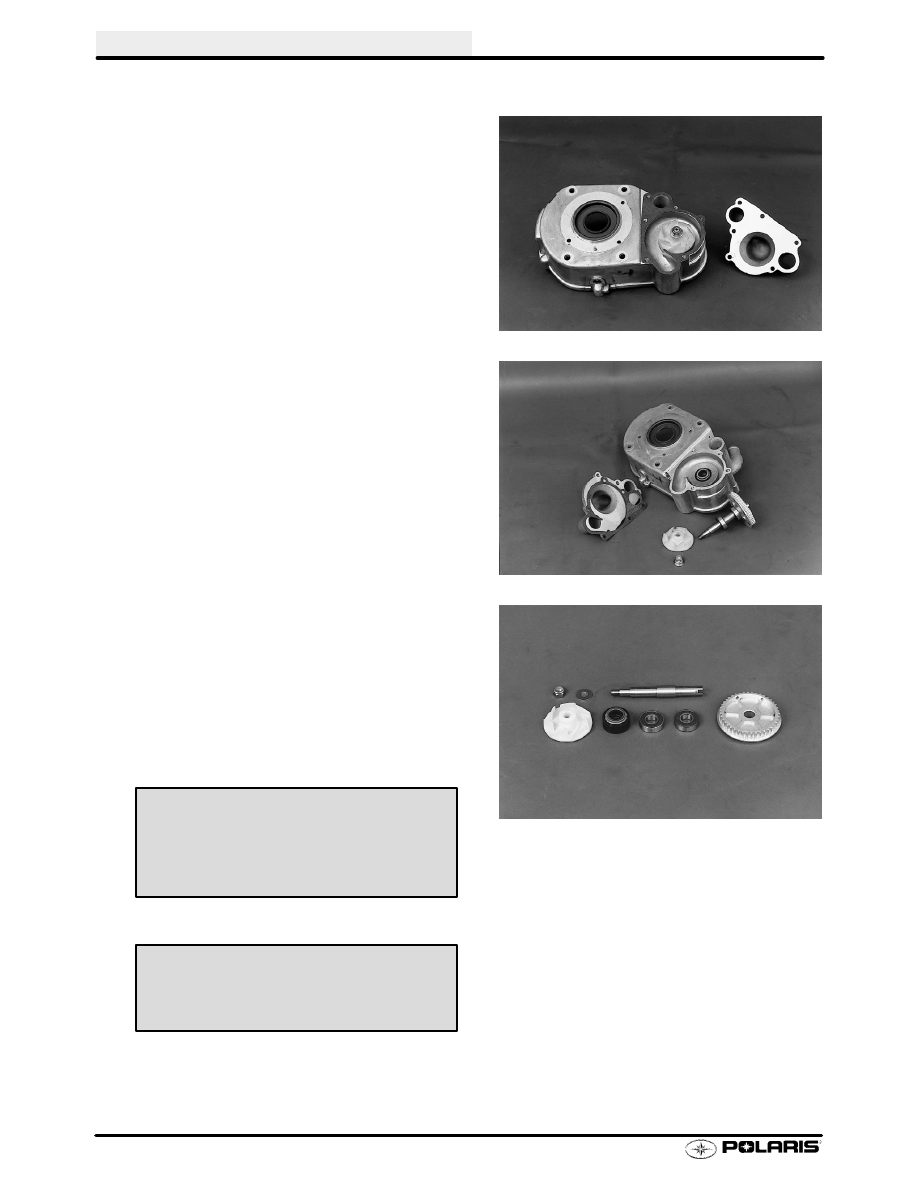

13. Remove impeller nut.

14. Slide shaft out back side.

15. Inspect bearings. Replace if necessary. Replace

mechanical seal using the special tools listed below.
Use the seal press to install a new mechanical seal
in cover with spring sleeve toward impeller housing.
Install seal guide over end of shaft and apply a light
film of grease to seal guide. Carefully install shaft
and bearings in cover.

Assemble 10x14mm

washer, impeller, washer, and nut. Torque impeller
nut to specification.

Water Pump Mechanical Seal Installa-
tion Tool - 600 RMK/700/800 domestic
engines: 8.9mm.
PN 2872389

Impeller Nut Torque

10 ft. lbs. (14 Nm)

ENGINE

2.31

Disassembly, Cont.

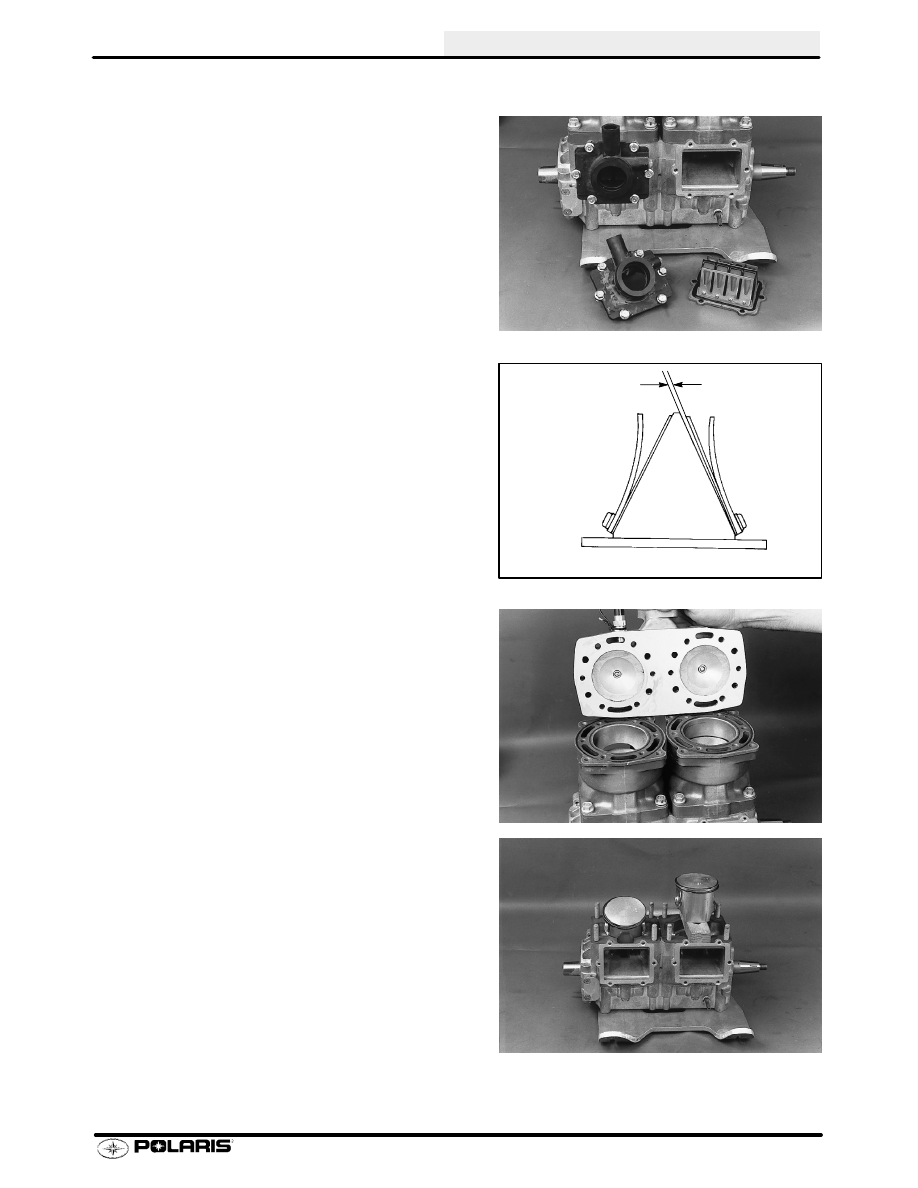

16. Remove reed cover, reed stuffers, and reeds.

Reed Valve Inspection

17. Measure air gap between fiber reed and reed

block as shown. The air gap should not exceed
.015



(.4 mm). If clearance is excessive DO NOT

attempt to reverse the reeds to reduce the air
gap. Always replace them if damaged. Check
each fiber reed for white stress marks or missing
material. Replace if necessary.

18. Remove cylinder head.

Note condition and

placement of both cylinder head O-rings.

19. Loosen cylinder base nuts and remove cylinders.

Reed Pedal
Clearance .015



(.38 mm) max.

Exaggerated
for illustration

ENGINE

2.32

Disassembly, Cont.

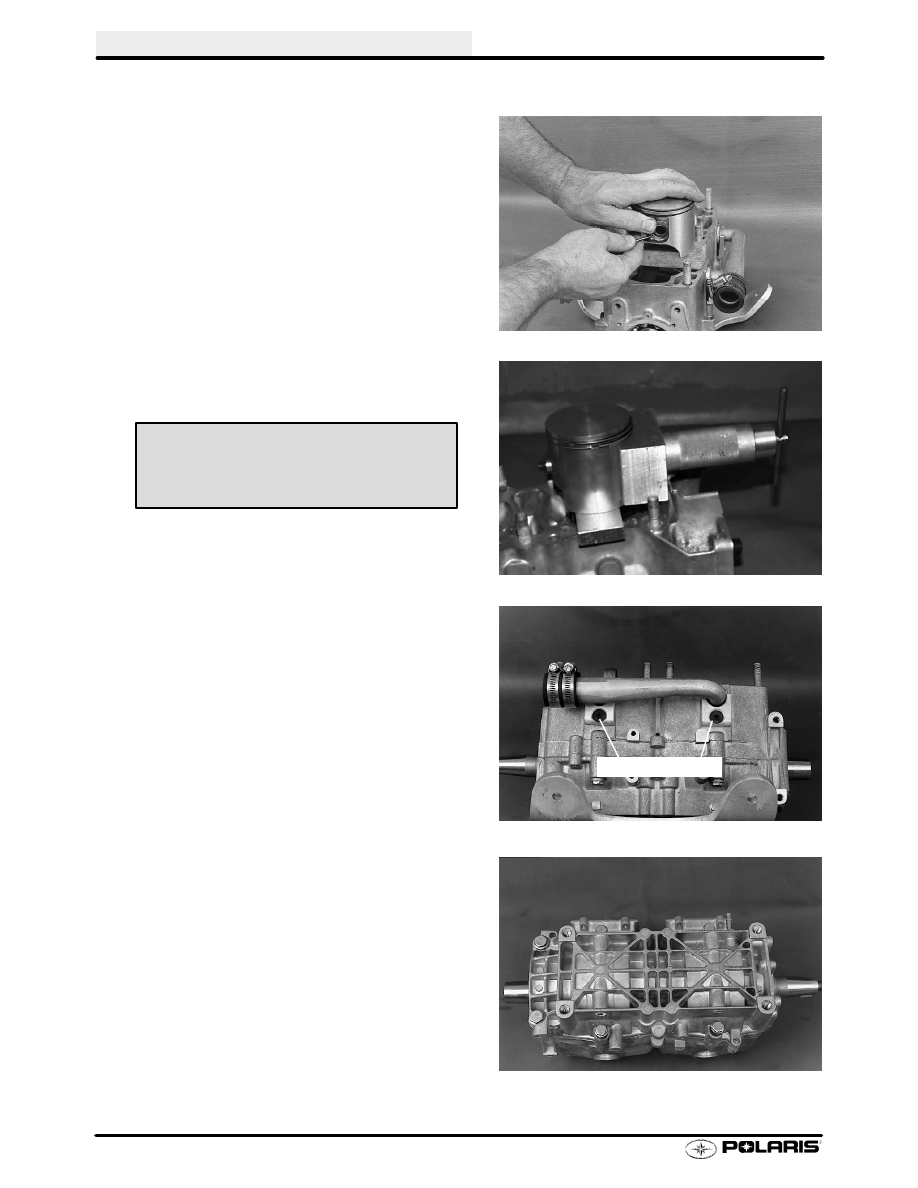

20. Carefully remove C-clip holding piston pin in place.

21. Remove piston pin using piston pin puller and

adaptor.

22. Remove water manifold by removing both retainer

brackets.

23. Remove bottom crankcase bolts and separate

crankcase halves.

Piston Pin Puller PN 2870386

Adaptor PN 5130971

Remove Clamps

ENGINE

2.33

Disassembly, Cont.

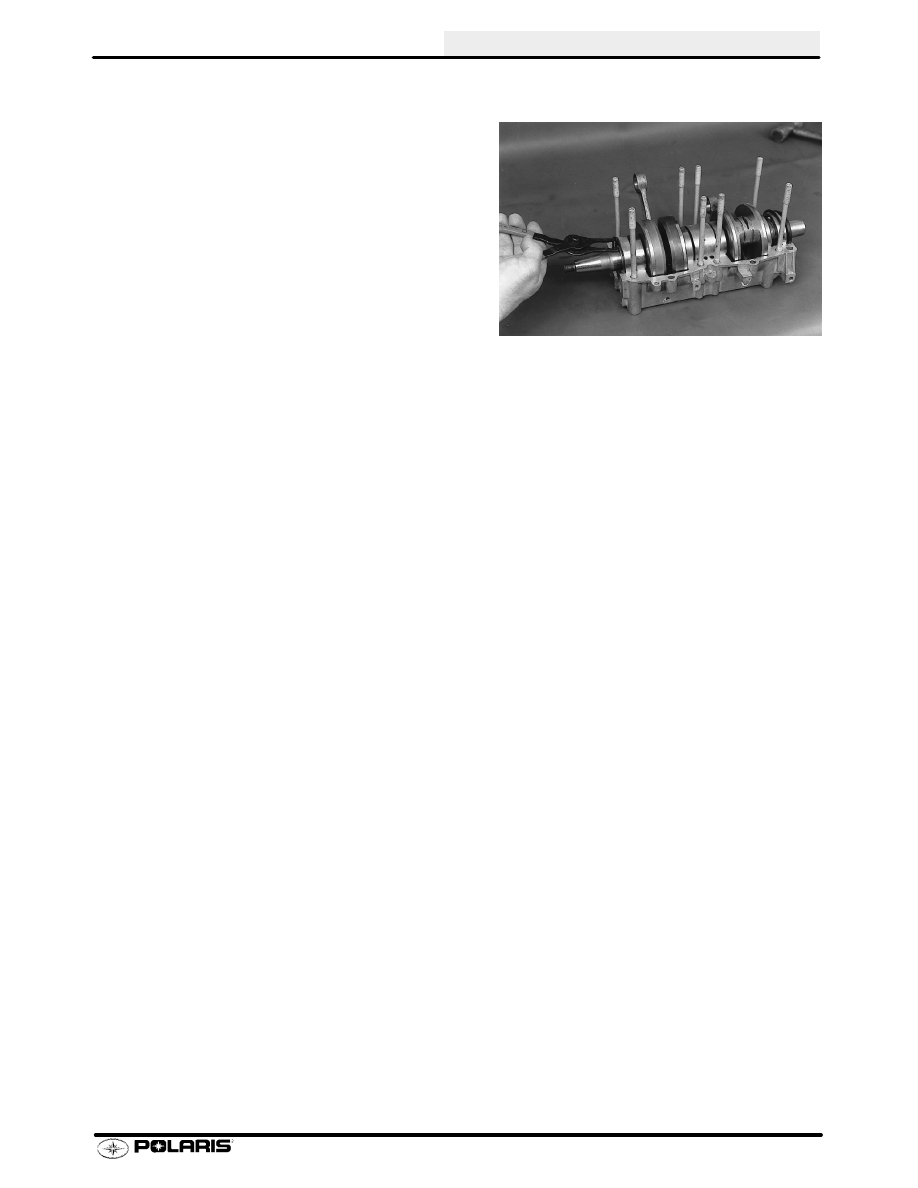

24. Remove snap rings and crankshaft seals.

25. Clean thoroughly to remove all grease, oil, dirt, and

old sealant.
