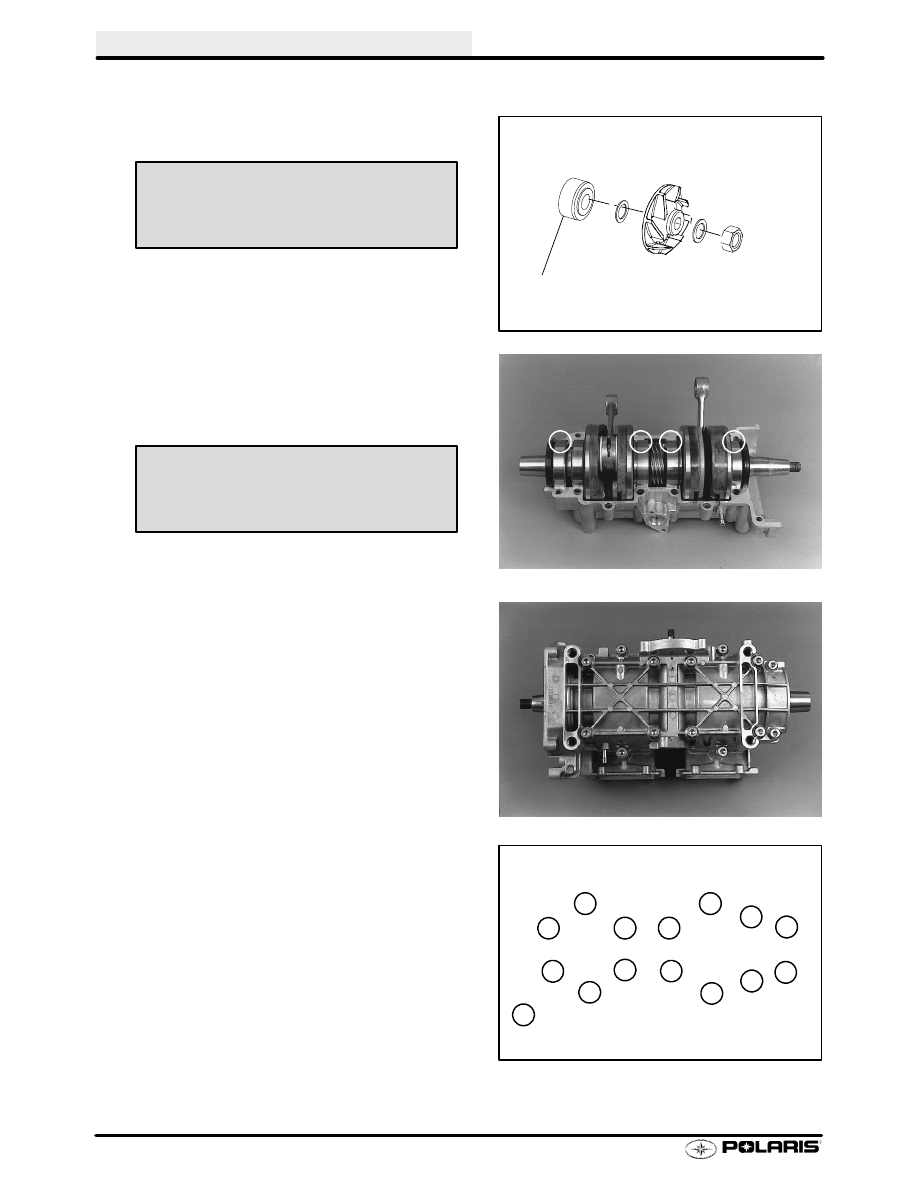

ENGINE

2.18

Assembly, Cont.

7.

Install mechanical seal guide (special tool) on
end of pump shaft.

8.

Lubricate seal guide and drive or press a new
mechanical seal into case until fully seated using
the seal press tool.

9.

Lubricate all crankshaft bearings with Premium
2-Cycle or Premium Gold Engine Lubricant.

10. Apply 1/3 oz. (10 cc) cross shaft break-in lube to oil

pump gears.

11. Install seals on crankshaft with spring facing inward

(toward crankshaft).

12. Clean and de-grease lower crankcase and install

crankshaft assembly, aligning seals and snap ring
with grooves in case.

13. Turn bearings so locating pins fit in notches of lower

case half. See photo 1 above.

14. Apply a thin coating of 3-Bond 1215 sealant to lower

crankcase mating surface.

15. Install upper crankcase on lower crankcase.

16. Apply Loctite 242 to threads of bolts and install.

Torque bolts in three steps to specification outlined
in beginning of this chapter following the sequence
shown at right

Mechanical
Seal

Mechanical Seal Guide Tool 440 Edge
Pro X/500 XC SP/600 XC SP domestic
engines 8.4mm: PN 2872010

Photo 1

Oil Pump Cross Shaft
Break-in Lube:
PN 2872435 - 8 oz.
PN 2872436 - 2.5 Gallon

9

5

1

4

8

12

10

6

2

3

7

11

15

14

13

PTO End

MAG End

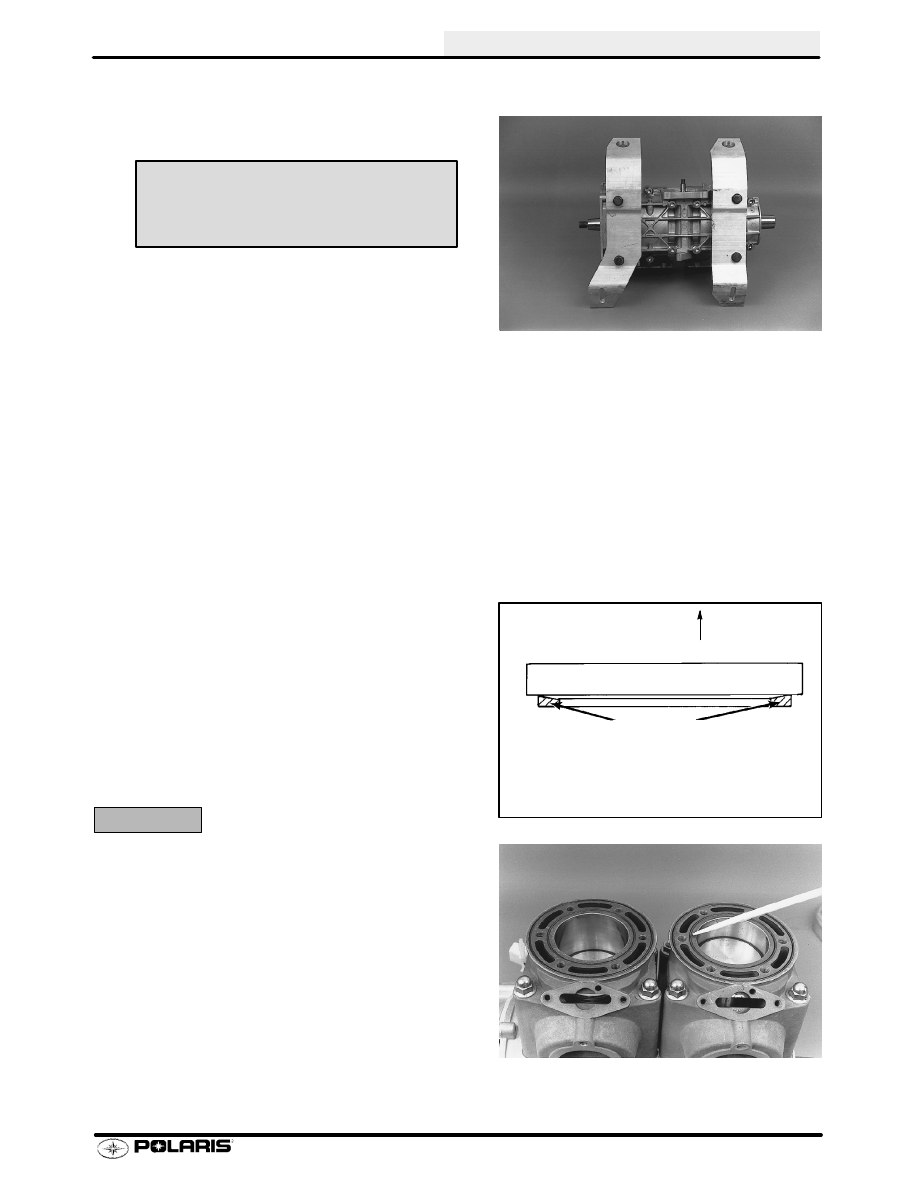

ENGINE

2.19

Assembly, Cont.

17. Assemble engine mount straps to crankcase.

18. Lubricate main bearing oil holes with Polaris

Premium 2 Cycle or Premium Gold engine oil and
rotate crankshaft to distribute oil evenly.

19. Install a new C-clip in both pistons (inside) with gap

facing down. Be sure clip is fully seated in groove.

20. Lubricate and install new connecting rod small end

bearing in rod.

21. Install piston with arrow facing exhaust (ring

locating pins should be facing intake). Warming the
piston may help to ease installation of pin.

22. Install remaining C-clip with gap down. Be sure both

clips are fully seated in the groove.

23. Install new base gasket. Be sure gasket surface is

clean and free of nicks, burrs, or scratches.

24. Lubricate and install piston rings on piston with mark

on end of ring facing upward.

25. Place piston support under skirt and lubricate

pistons and cylinders thoroughly.

26. Align ring end gaps with locating pins and compress

rings. Install cylinder carefully with a gentle front to
rear rocking motion.

Install cylinder base nuts

loosely. Do not tighten them at this time. Repeat
Steps 22-25 for other cylinder.

CAUTION:

Do not twist or force cylinder during installation.

27. Install new cylinder head O-rings and install cylinder

head. Make sure O-rings are properly seated in
grooves. Apply a light film of grease to hold O-rings
in place if necessary.

Engine Mount Strap Torque:

44-48 ft. lbs. (60-66 Nm)

Straight Edge

Piston Ring Cutaway

Up

Keystone Piston Ring

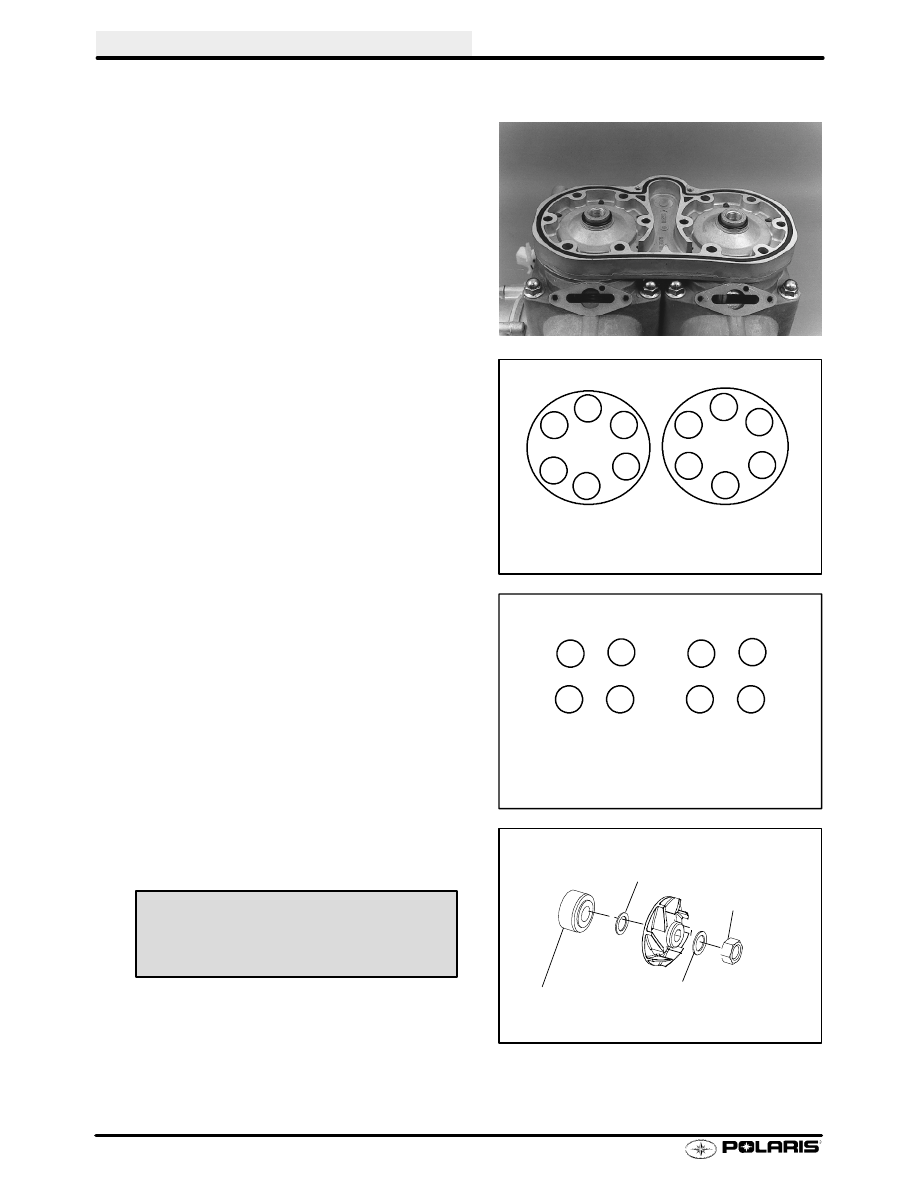

ENGINE

2.20

Assembly, Cont.

28. Install new cylinder head cover O-rings and install

cylinder head cover.

Make sure O-rings are

properly seated in grooves. Apply a light film of
grease to hold O-rings in place if necessary.

29. Loctite 242 to threads of head bolts and install.

30. Torque head bolts to specification outlined on page

2.3--2.4 of this chapter.

31. Torque cylinder base nuts outlined on page 2.3--2.4

of this chapter.

32. Install washers and water pump impeller as

shown and torque nut to 10 ft. lbs. (14 Nm).

CYLINDER HEAD - 440 Edge Pro X

1

4

2

6

3

8

5

10

7

11

9

12

3

2

4

1

5

6

7

8

CYLINDER BASE

440 Edge Pro X

PTO
SIDE

MAG
SIDE

Washer
10.3x14x1mm

10 ft.lbs.
(14 Nm)

Washer
.325x.75x.063



Mechanical
Seal

Engine side

Impeller Nut Torque:

10 Ft lbs (14 Nm)

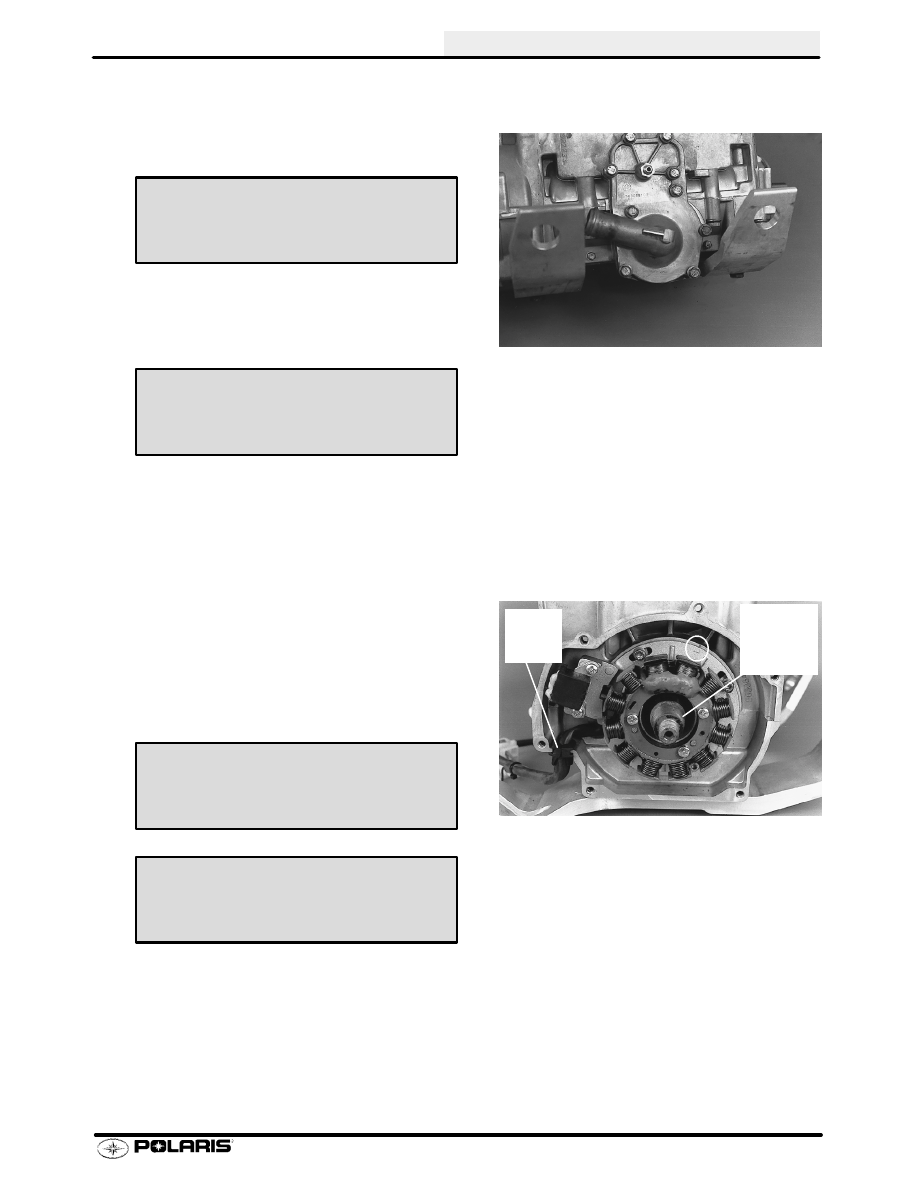

ENGINE

2.21

Assembly, Cont.

33. Install water pump cover with new gasket.

34. Install new exhaust manifold gaskets and

manifold.

35. Assemble V.E.S. valve.

Refer to V.E.S.

procedures on pages 2.22-2.25.

36. Install reed valves, stuffers, and carburetor

adaptors. Place stator wire guide on Mag side
carburetor adaptor bolt.

37. Install stator assembly, aligning timing marks or

marks made upon disassembly. Seal stator wires
with high temperature silicone sealant. Install and
tighten stator screws to specification.

38. Measure trigger (pulse) coil gap and compare to

specification.

Water Pump Cover Bolt Torque:

9 Ft lbs (12.5 Nm)

Exhaust Manifold Bolt Torque:

16 Ft lbs (22 Nm)

Seal
Stator
Wires

Apply
Loctite

t

262 to
Taper

Stator Screw Torque

60 in. lbs. (7 Nm)

Trigger (Pulse) Coil Gap

Minimum:

.020



(.5mm )

Maximum:

.040



(1.0mm )
