Снегоход Lynx Xtrim 800R BoonDocker. Руководство - часть 9

37

mmo2 007 -009 -066_m

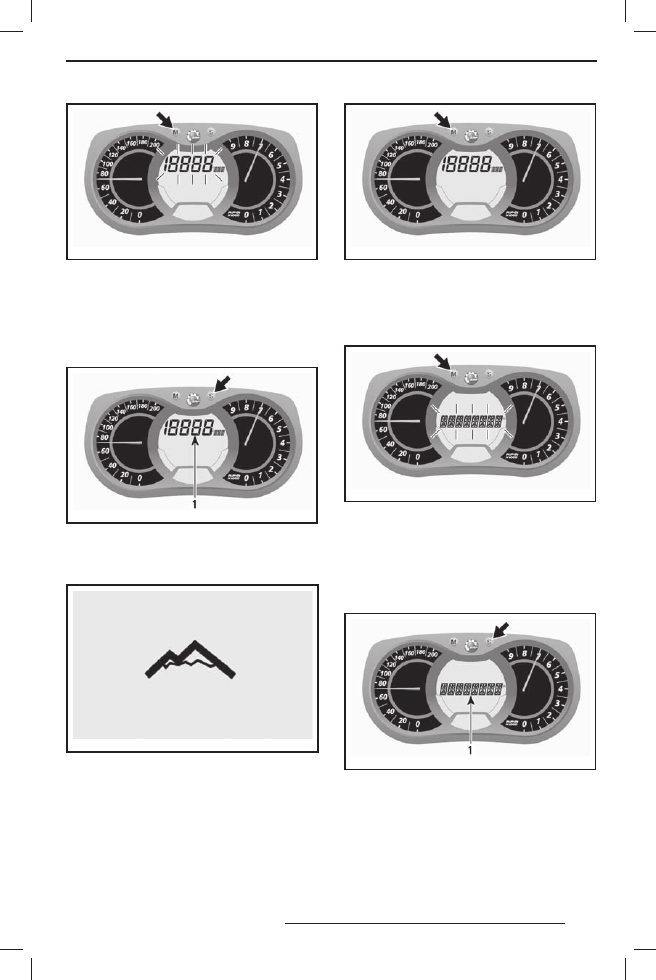

ПРИМЕЧАНИЕ: Показания на дисплее будут
«мигать» примерно 5 секунд, затем дисплей
вернётся к показаниям прежде выбранного
режима, если не выбрать новый режим.
Нажмите кнопку SET (S) для выбора режи-
ма альтиметра (M/FT).

mmo2 007 -009 -066_n

1. Режим альтиметра (M/FT)

При включённом режиме альтиметра на дис-
плее появится следующий символ.

mmo2 008 -003 -023

РЕЖИМ АЛЬТИМЕТРА

Для подтверждения выбора режима нажми-
те кнопку MODE (M) или подождите 5 секунд.

mmo2 007 -009 -066_o

Вывод на индикатор 2
Для вывода показаний альтиметра на инди-
катор 2, выполните следующее.
Нажмите кнопку MODE (M) 2 раза в течение
1 секунды.

mmo2 007 -009 -066_r

ПРИМЕЧАНИЕ: Показания на дисплее будут
«мигать» примерно 5 секунд, затем дисплей
вернётся к показаниям прежде выбранного
режима, если не выбрать новый режим.
Нажмите кнопку SET (S) для выбора режи-
ма альтиметра (M/FT).

mmo2 007 -009 -066_s

1. Режим альтиметра (M/FT)

При включённом режиме альтиметра на дис-
плее появится следующий символ.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010   17:40:09

17.12.2010   17:40:09

38

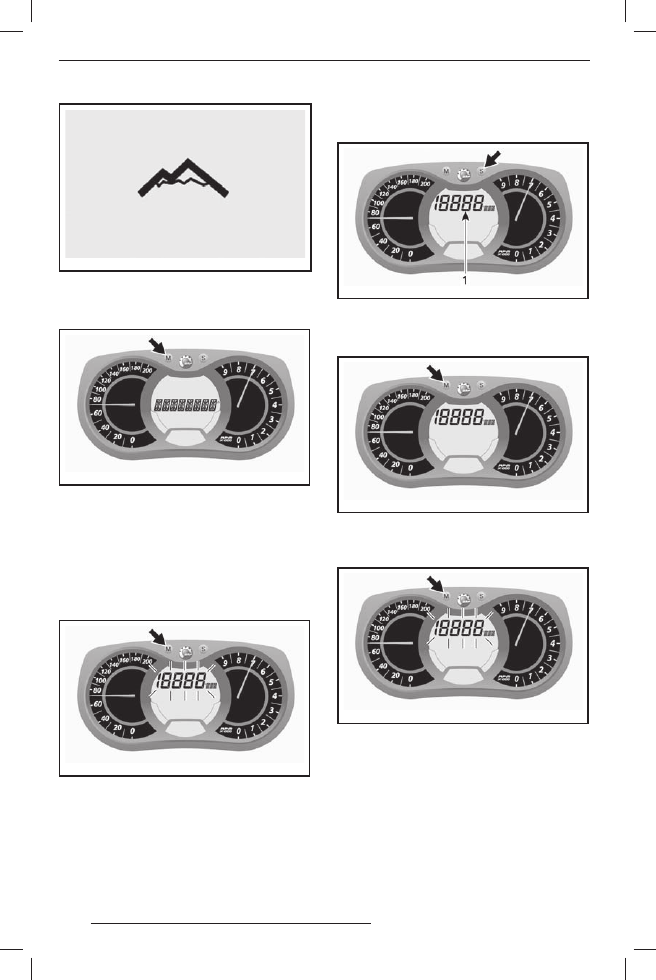

mmo2 008 -003 -023

РЕЖИМ АЛЬТИМЕТРА

Для подтверждения выбора режима нажми-
те кнопку MODE (M) или подождите 5 секунд.

mmo2 007 -009 -066_t

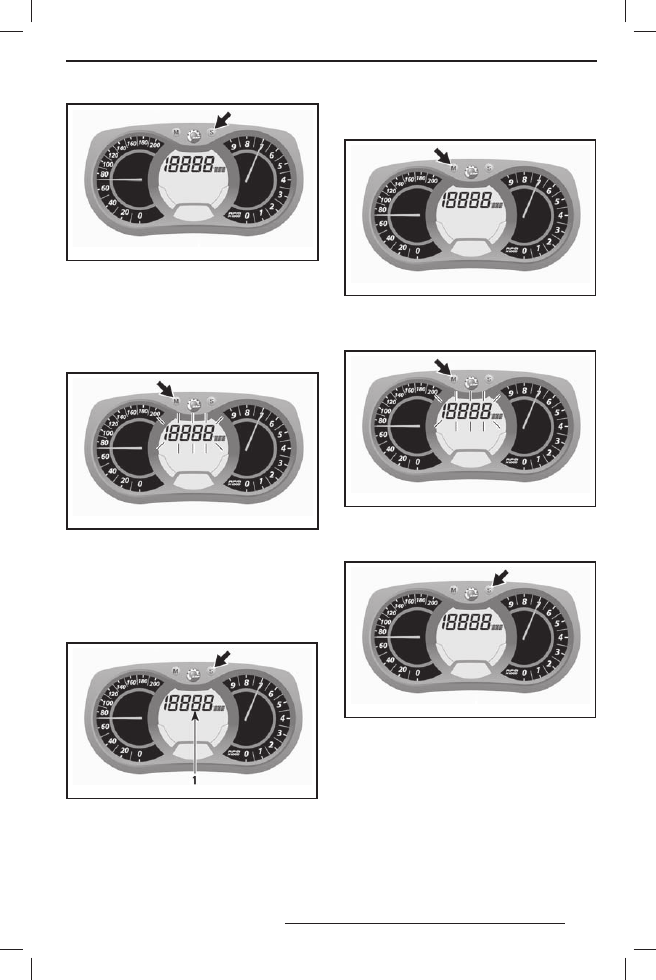

H) Максимальная скорость

Фиксирует максимальную скорость, достиг-
нутую снегоходом с момента последнего
сброса показаний.
Для выбора режима максимальной скорости
выполните следующее.
Для смены режима нажмите кнопку MODE (M).

mmo2 007 -009 -066_m

ПРИМЕЧАНИЕ: Показания на дисплее будут
«мигать» примерно 5 секунд, затем дисплей
вернётся к показаниям прежде выбранного
режима, если не выбрать новый режим.

Нажмите кнопку SET (S) для выбора режима
максимальной скорости (TOP_SPD).

mmo2 007 -009 -066_n

1. Режим максимальной скорости (TOP_SPD)

Для подтверждения выбора режима нажми-
те кнопку MODE (M) или подождите 5 секунд.

mmo2 007 -009 -066_o

Для  сброса  показаний  нажмите  кнопку
MODE (M), выбрав режим.

mmo2 007 -009 -066_m

Для сброса показаний нажмите и удерживай-
те кнопку SET (S) в течение 5 секунд.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010   17:40:09

17.12.2010   17:40:09

39

mmo2 007 -009 -066_w

I) Средняя скорость

Фиксирует среднюю скорость снегохода
с момента последнего сброса показаний.
Для выбора режима средней скорости сне-
гохода выполните следующее.
Для смены режима нажмите кнопку MODE (M).

mmo2 007 -009 -066_m

ПРИМЕЧАНИЕ: Показания на дисплее будут
«мигать» примерно 5 секунд, затем дисплей
вернётся к показаниям прежде выбранного
режима, если не выбрать новый режим.
Нажмите кнопку SET (S) для выбора режи-
ма средней скорости (AVR_SPD).

mmo2 007 -009 -066_n

1. Режим средней скорости (AVR_SPD)

Для подтверждения выбора режима нажми-
те кнопку MODE (M) или подождите 5 секунд.

mmo2 007 -009 -066_o

Для  сброса  показаний  нажмите  кнопку
MODE (M), выбрав режим.

mmo2 007 -009 -066_m

Для сброса показаний нажмите и удерживай-
те кнопку SET (S) в течение 5 секунд.

mmo2 007 -009 -066_w

J) Степень обогрева рукояток руля

Степень обогрева показывает столбцовый
индикатор.
Более подробное описание приведено в гла-
ве «ВЫКЛЮЧАТЕЛЬ ОБОГРЕВА РУКОЯТОК
РУЛЯ».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010   17:40:09

17.12.2010   17:40:09

40

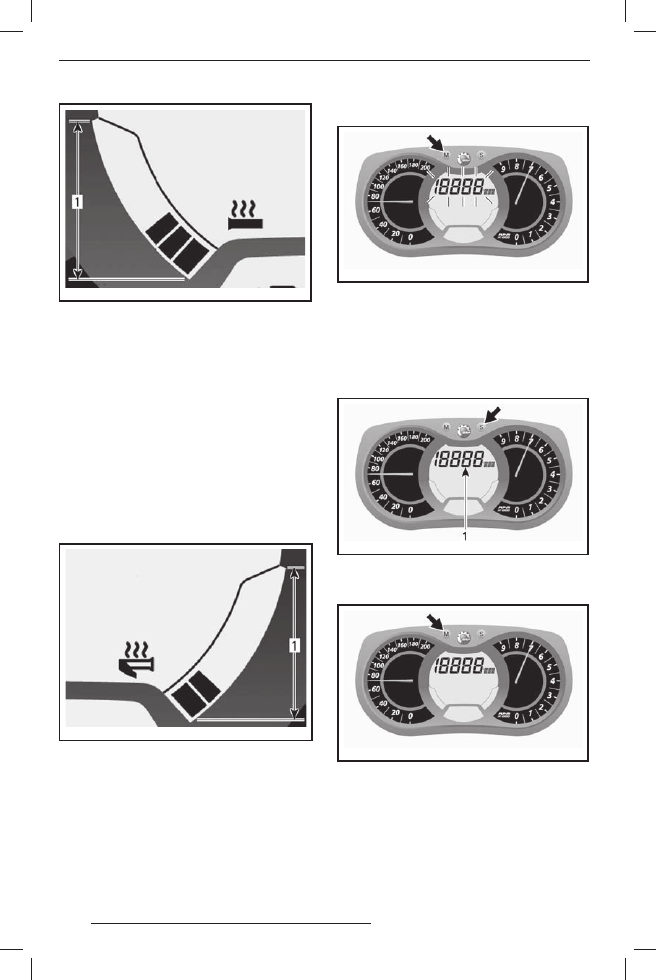

mmo2 007 -009 -043_a

ОБОГРЕВ РУКОЯТОК РУЛЯ
1. Диапазон показаний

K)  Степень обогрева рычага дрос-

сельной заслонки

Степень обогрева показывает столбцовый
индикатор.
При включении обогрева рычага дроссель-
ной заслонки дисплей заменяет показания
уровня топлива на индикацию степени обо-
грева рычага дроссельной заслонки. После
отпускания выключателя обогрева рычага
дроссельной заслонки, дисплей возвраща-
ется к показаниям уровня топлива.
Подробное описание приведено в разделе
ВЫКЛЮЧАТЕЛЬ ОБОГРЕВА РЫЧАГА ДРОС-
СЕЛЬНОЙ ЗАСЛОНКИ.

mmo2 007 -009 -044_a

ОБОГРЕВ РЫЧАГА ДРОССЕЛЬНОЙ ЗАСЛОНКИ
1. Диапазон показаний

L) Средний расход топлива

ТОЛЬКО ДЛЯ МОДЕЛЕЙ 600 HO E-TEC
Рассчитывает  средний  расход  топлива
за время поездки.
Для выбора режима среднего расхода то-
плива выполните следующее.

Для смены режима нажмите кнопку MODE (M).

mmo2 007 -009 -066_m

ПРИМЕЧАНИЕ: Показания на дисплее будут
«мигать» примерно 5 секунд, затем дисплей
вернётся к показаниям прежде выбранного
режима, если не выбрать новый режим.
Нажмите кнопку SET (S) для выбора режима
среднего расхода топлива (L/100 km).

mmo2 007 -009 -066_n

1. Режим среднего расхода топлива (L/100 km)

Для подтверждения выбора режима нажми-
те кнопку MODE (M) или подождите 5 секунд.

mmo2 007 -009 -066_o

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010   17:40:09

17.12.2010   17:40:09
