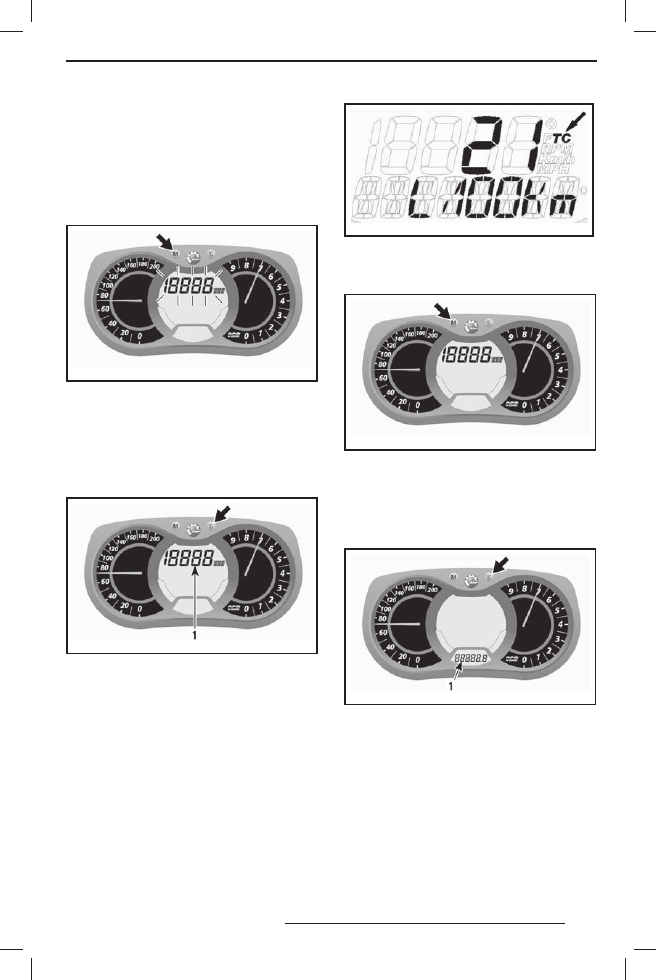

M) Суммарный расход топлива

ТОЛЬКО ДЛЯ МОДЕЛЕЙ E-TEC
Рассчитывает средний расход топлива с мо-
мента последнего сброса показаний.
Для показа суммарного расхода топлива вы-
полните следующее.
Для смены режима нажмите кнопку MODE (M).

mmo2 007 -009 -066_m

ПРИМЕЧАНИЕ: Показания на дисплее будут
«мигать» примерно 5 секунд, затем дисплей
вернётся к показаниям прежде выбранного
режима, если не выбрать новый режим.
Нажмите кнопку SET (S) для выбора режима
суммарного расхода топлива (TC).

mmo2 007 -009 -066_n

1. Суммарный расход топлива (TC)

Когда режим включён, появится надпись TC.

mmo2 008 -003 -021_a

ТИПОВОЙ ВАРИАНТ

Для подтверждения выбора режима нажми-
те кнопку MODE (M) или подождите 5 секунд.

mmo2 007 -009 -066_o

Для сброса показаний выберите режим счёт-
чика пробега за поездку TRIP B, за дополни-
тельной информацией обратитесь к разде-
лу «СЧЁТЧИК ПРОБЕГА ЗА ПОЕЗДКУ «A»
ИЛИ «B».

mmo2 007 -009 -066_p

1. Режим счётчика пробега за поездку (TRIP B)

Для сброса показаний нажмите и удерживай-
те кнопку SET (S).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010 17:40:09

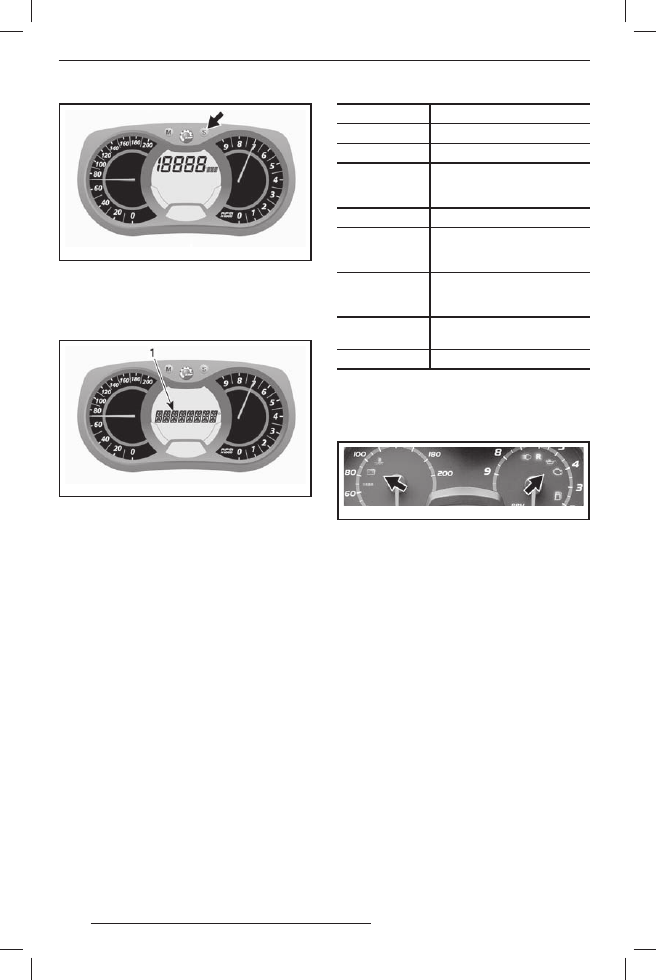

СООБЩЕНИЕ

ОПИСАНИЕ

ENGINE

Перегрев двигателя

CHECK ENGINE

Неисправность двигателя

LOW BAT/HIGH
BAT

Низкое/Высокое напряже-
ние аккумуляторной батареи
(если имеется)

REVERSE

Включён электронный реверс

REV.FAIL

Попытка включения элек-
тронного реверса не удалась,
попытайтесь снова

LOW OIL

Низкий уровень инжекционно-
го масла (недоступно для мо-
делей с двигателем 550)

KNOCK

Убедитесь, что используется
рекомендованное топливо

SHUTDOWN

Перегрев двигателя

5) Сигнальные лампы

Информируют о возникновении неисправно-
сти той или иной системы или других усло-
виях.

mmo2 008 -003 -024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Сигнальная лампа может загораться одна или
в сочетании с другими сигнальными лампами.
Для привлечения Вашего внимания также
будут подаваться звуковые сигналы и на ди-
сплей (в зависимости от модели информа-
ционного центра) будут выводиться соответ-
ствующие сообщения.
Подробное описание звуковых кодов и сооб-
щений приведено ниже в таблице.
ПРИМЕЧАНИЕ: Вывод сообщений может от-
сутствовать на некоторых моделях.

mmo2 007 -009 -066_w

N) Дисплей сообщений

Используется как дополнение к сигнальным
лампам для привлечения Вашего внимания
и краткого описания неисправности.

mmo2 007 -009 -066_c

1. Дисплей сообщений

Сообщение выводится на дисплей одновре-
менно с индикацией сигнальной лампы и со-
провождается специальным звуковым кодом.
См. раздел «СИГНАЛЬНЫЕ ЛАМПЫ» для
получения более подробной информации
о звуковых кодах и о дальнейших действи-
ях при получении предупреждающего сооб-
щения на индикаторе.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010 17:40:09

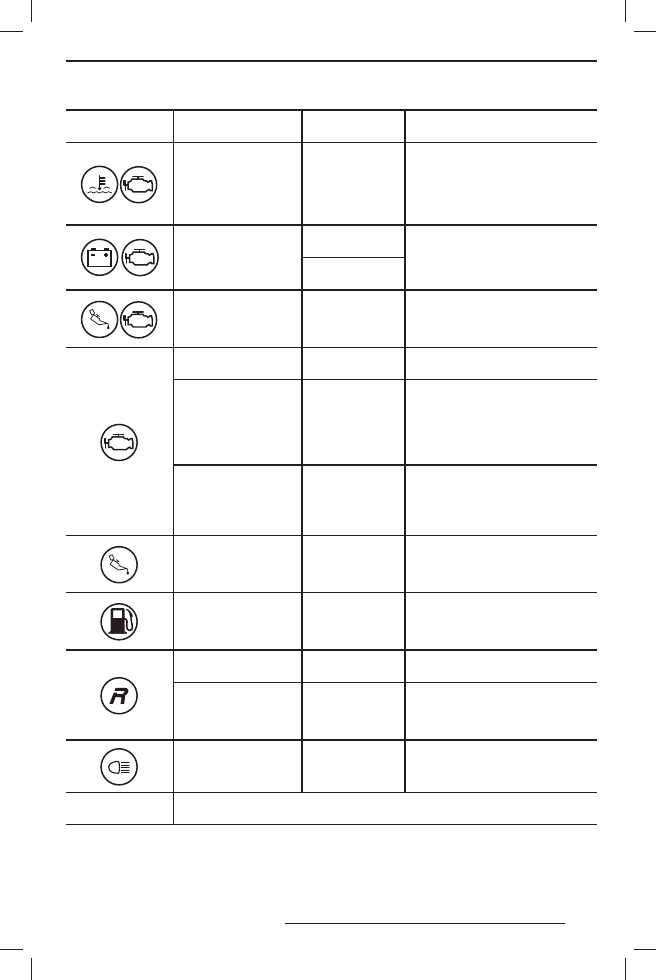

ГОРИТ СИГНАЛЬ-

НАЯ ЛАМПА

ЗВУКОВЫЕ СИГНАЛЫ

СООБЩЕНИЕ

НА ДИСПЛЕЕ

ОПИСАНИЕ

Короткие сигналы, по-

вторяющиеся с высо-

кой частотой

ENGINE

Перегрев двигателя, снизьте ско-
рость

снегохода

двигайтесь

по  рыхлому  снегу  или  немедленно
остановите  двигатель  и  дайте  ему
остыть.  Проверьте  систему  охлаж-
дения.

4 коротких сигнала

каждые 2 минуты

LOW BAT

Указывает  на  низкое  или  высокое
напряжение  аккумуляторной  бата-
реи.  Обратитесь  к  дилеру LYNX как
можно раньше.

HIGH BAT

Короткие сигналы, по-

вторяющиеся с высо-

кой частотой

LOW OIL

Критически низкий уровень инжекци-
онного масла. Остановите снегоход
в безопасном месте и долейте ин-
жекционное масло.

4 коротких сигнала

CHECK ENGINE

Неисправность двигателя, обратитесь
к дилеру LYNX как можно раньше.

4 коротких сигнала

каждые 2 минуты

KNOCK

–

Убедитесь, что используется ре-
комендованное топливо.

–

Проверьте качество топлива, за-
мените при необходимости.

–

Если проблема не устранена, об-
ратитесь к дилеру LYNX.

Непрерывные сигналы

SHUTDOWN

В  случае  остановки  двигателя  из-за
перегрева снимите ключ DESS (кол-
пачок  шнура  безопасности)  с  кон-
тактного  устройства  и  обратитесь
к дилеру LYNX.

4 коротких сигнала

каждые 2 минуты

LOW OIL

Низкий уровень инжекционного мас-
ла. Остановите снегоход в безопас-
ном месте и долейте инжекционное
масло.

—

Низкий уровень топлива. Индикатор
уровня топлива показывает одно де-
ление. Как можно скорей заправьте
снегоход топливом.

Медленные длинные

сигналы

REVERSE

Включён электронный реверс.

3 коротких сигнала

REV. FAIL

После включения реверса направле-
ние вращения коленвала двигателя
не изменилось. Сделайте ещё одну
попытку.

—

Включён дальний свет фар.

DESS

Описание приведено в параграфе «КОДЫ СИГНАЛЬНОЙ ЛАМПЫ DESS» главы
«ВЫКЛЮЧАТЕЛЬ СО ШНУРОМ БЕЗОПАСНОСТИ»

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010 17:40:09

ДВИГАТЕЛЬ E-TEC

ГОРИТ СИГНАЛЬ-

НАЯ ЛАМПА

ЗВУКОВЫЕ СИГНАЛЫ

ОПИСАНИЕ

Короткие сигналы, по-

вторяющиеся с высо-

кой частотой

Перегрев двигателя, глушителя или ECM, частота враще-
ния ограничена до 5500 об/мин. Незамедлительно оста-
новите двигатель для охлаждения его компонентов. Про-
верьте систему охлаждения.

Короткие сигналы, по-

вторяющиеся с высо-

кой частотой

–

Критически низкий уровень инжекционного масла. Не-
замедлительно остановите снегоход в безопасном ме-
сте, долейте инжекционное масло в бачок прежде, чем
запустить двигатель.

–

Повышенный уровень инжекционного масла указывает
на неполадку в системе впрыска масла. В этом случае
следует обратиться к дилеру LYNX как можно раньше.

4 коротких сигнала

Перегрев двигателя, глушителя или ECM, снизьте ско-
рость снегохода и двигайтесь по рыхлому снегу или оста-
новите двигатель для охлаждения его компонентов. Про-
верьте систему охлаждения.

4 коротких сигнала

Неполадки в системе управления двигателем, способные
ухудшить работу двигателя. В этом случае следует обра-
титься к дилеру LYNX как можно раньше.

4 коротких сигнала

каждые 2 минуты

–

Активирован защитный режим работы двигателя.

–

Убедитесь, что используется рекомендованное топливо.

–

Проверьте качество топлива, замените при необходи-
мости.

–

Если проблема не устранена, обратитесь к дилеру
LYNX.

Непрерывные сигналы

–

Включена процедура остановки двигателя из-за пе-
регрева вследствие чрезмерно длительной работы
на холостом ходу.

–

Проблема с топливным насосом. В этом случае следу-
ет обратиться к дилеру LYNX.

4 коротких сигнала

каждые 2 минуты

Низкий уровень инжекционного масла. Долейте инжекци-
онное масло как можно раньше.

—

Низкий уровень топлива. Индикатор уровня топлива по-
казывает одно деление. Как можно скорей заправьте сне-
гоход топливом.

Медленные длинные

сигналы

Включён электронный реверс.

3 коротких сигнала

После включения реверса направление вращения колен-
вала двигателя не изменилось. Сделайте ещё одну по-
пытку.

—

Включён дальний свет фар.

DESS

Описание приведено в параграфе «КОДЫ СИГНАЛЬНОЙ ЛАМПЫ DESS» главы
«ВЫКЛЮЧАТЕЛЬ СО ШНУРОМ БЕЗОПАСНОСТИ»
