Снегоход Lynx Xtrim 800R BoonDocker. Руководство - часть 7

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 008 -003 -059_a

ТИПОВОЙ ВАРИАНТ

17.12.2010 17:40:09

Accessor y

ТИПОВОЙ ВАРИАНТ

Xtrim1

mmo2 008 -003 -069_b

ТОЛЬКО МОДЕЛИ XTRIM

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 008 -003 -013_e

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР
1. Цифровой дисплей

ПРИМЕЧАНИЕ: Некоторые органы управле-
ния и приборы поставляются только на за-
каз и входят в комплект дополнительно при-
обретаемого оборудования.

mmo2 007 -009 -066_v

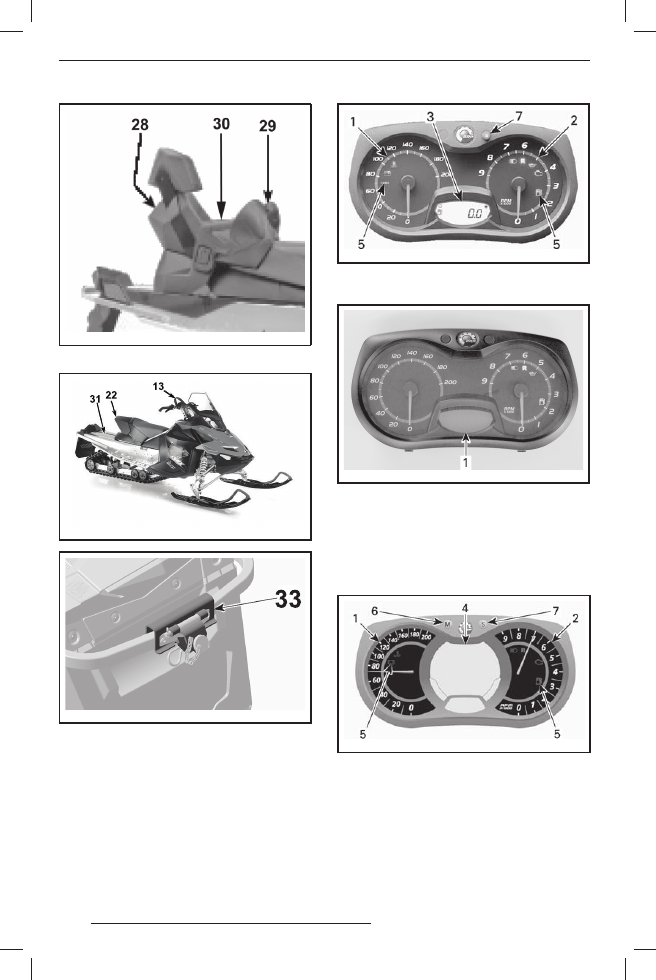

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-
ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР

17.12.2010 17:40:09

1.  Спидометр
2.  Тахометр
3.  Цифровой дисплей
4.  Многофункциональный цифровой ди-

сплей

5. Сигнальные лампы
6. Кнопка выбора режимов индикации

MODE (M)

7.  Кнопка настройки дисплея SET (S)
8.  Рычаг дроссельной заслонки
9.  Рычаг тормоза
10.  Рычаг стояночного тормоза
11.  Многофункциональный переключатель
12.  Руль
13.  Специальный захват на руле
14.  Выключатель со шнуром безопасности
15.  Выключатель двигателя
16. Рукоятка ручного стартера
17.  Рычаг воздушной заслонки
18. Крышка топливного бака

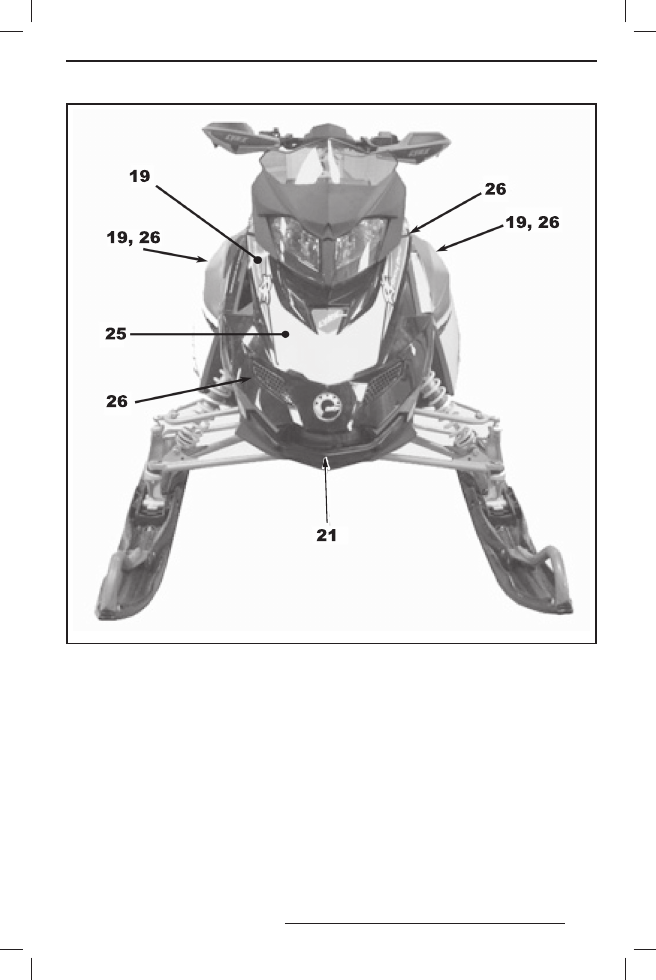

19.  Капот и боковые панели
20. Предохранители
21.  Рукоятка/бампер
22. Багажное отделение
23. Возимый комплект инструментов
24. Место для хранения свечей зажигания
25. Держатель запасного ремня вариатора
26. Щитки и кожухи
27.  Гусеница
28. Сиденье 1+1
29. Выключатель обогрева рукояток пасса-

жира

30. Задние рукоятки
31. Задняя багажная площадка
32. Электрическая розетка (12 В)
33. Сцепное устройство (C-типа)

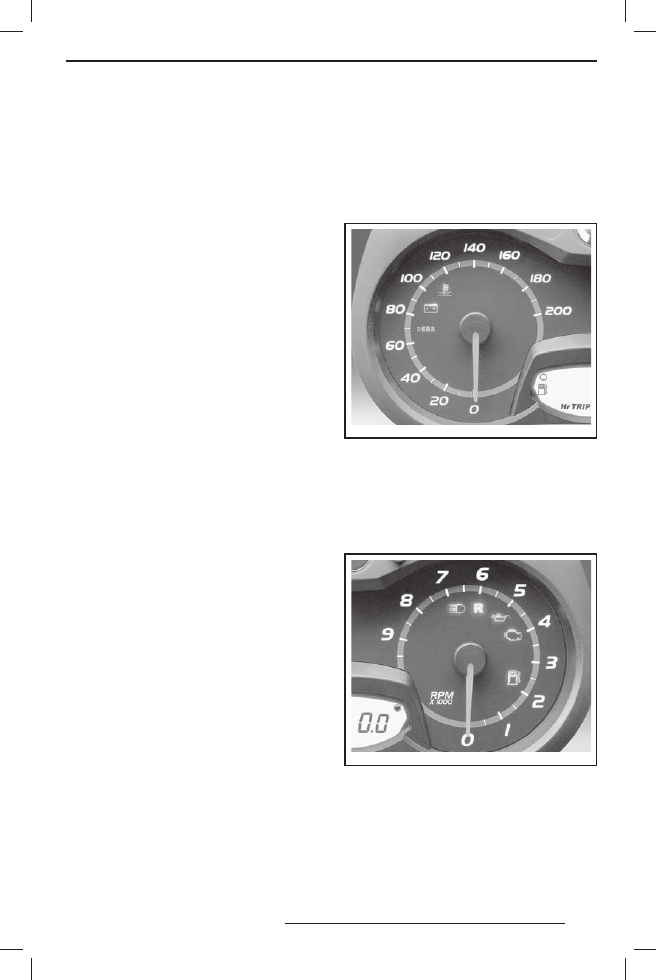

1) Спидометр

Отображает скорость движения снегохода
в милях или километрах.
На заводе спидометр настроен на вывод по-
казаний в Метрической системе мер, однако,
его настройку можно изменить для вывода
показаний в Британской системе мер. Для
этого обратитесь к дилеру LYNX.

mmo2 008 -003 -014

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр

Показывает частоту вращения коленчато-
го вала двигателя в об/мин. Для получения
фактического значения частоты вращения,
показания тахометра необходимо умножить
на 1000.

mmo2 008 -003 -019

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

На дисплей выводится необходимая инфор-
мация в режиме реального времени.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010 17:40:09

ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с циф-

рового дисплея во время движе-

ния отвлекает внимание водите-

ля от дороги и управления сне-

гоходом. Э то может привес ти

к аварии, что в свою очередь,

к серьёзным травмам или смер-

ти. Перед считыванием данных

с цифрового дисплея, убе д и-

тесь, что перед Вами свободное

пространство без препятствий,

снизьте скорость до минимума.

Перед тем как проводить какие-

либо настройки дисплея, остано-

витесь в безопасном месте вне

трассы.

На заводе спидометр настроен на вывод по-
казаний в Метрической системе мер, однако,
его настройку можно изменить для вывода
показаний в Британской системе мер. Для
этого обратитесь к дилеру LYNX.

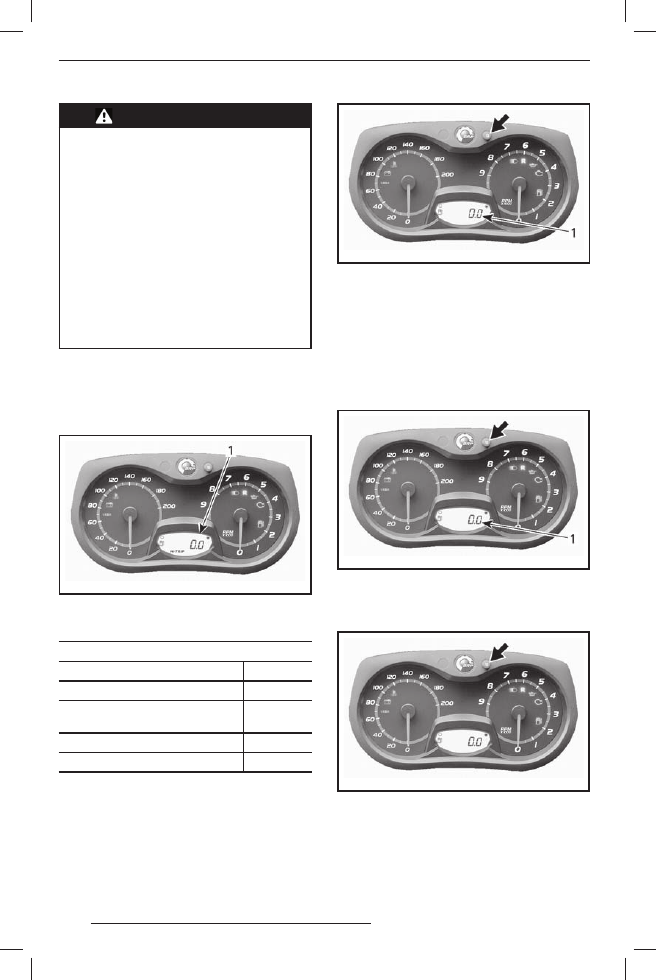

mmo2 008 -003 -013_b

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР
1. Цифровой дисплей

ФУНКЦИИ ДИСПЛЕЯ

ФУНКЦИЯ

РАЗДЕЛ

Одометр

Счётчик пробега за поездку «А»
или «B»

Счётчик моточасов

Уровень топлива

A) Одометр

Измеряет общий пробег снегохода в кило-
метрах или милях.
Для выбора режима одометра нажмите кноп-
ку SET (S).

mmo2 008 -003 -013_c

1. Режим одометра (км/мили)

B) Счётчик пробега за поездку «A»

или «B» (отсутствует в моделях

550)

Показывает пробег снегохода с момента по-
следнего сброса показаний.
Для выбора режима счётчика пробега
за поездку (TRIP A/TRIP B) нажмите кноп-
ку SET (S).

mmo2 008 -003 -013_c

1. Режим счётчика пробега за поездку (TRIP A/

TRIP B)

Для сброса показаний нажмите и удерживай-
те кнопку SET (S).

mmo2 008 -003 -013_d

C) Счётчик моточасов (отсутствует

в моделях 550)

Показывает наработку двигателя с момента
последнего сброса показаний.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010 17:40:09
