ИДЕНТИФИКАЦИОННЫЕ НОМЕРА СНЕГОХОДА

Табличка с данными снего-

хода

Табличка с данными снегохода находится
на правой стороне туннеля.

200 9label1

ТИПОВОЙ ВАРИАНТ
1. Табличка с данными снегохода

Decal

ТАБЛИЧКА С ДАННЫМИ СНЕГОХОДА
1. Изготовитель
2. Дата изготовления
3. Идентификационный номер транспортного

средства (VIN)

Заводские номера

Основные сборочные единицы снегохода
(двигатель и рама) имеют индивидуальные
идентификационные номера. Эти номера
могут потребоваться, например, при обра-
щении с рекламацией для гарантийного ре-
монта или при поиске украденного снегохо-
да. Идентификационные номера необходи-
мы дилеру Lynx для правильного оформле-
ния гарантийной заявки. Гарантийные обя-
зательства компании BRP аннулируются,
если заводской номер двигателя или иден-
тификационный номер снегохода (VIN) уда-
лён или изменён каким бы то ни было спо-
собом. Настоятельно рекомендуем запи-
сать все идентификационные номера Ва-
шего снегохода и сообщить их регистриру-
ющей организации.

Расположение идентификационно-

го номера снегохода (VIN)

Идентификационный номер снегохода (VIN)
указан в табличке (см. выше) и выбит на тун-
неле рядом с табличкой.

Расположение номера модели

Номер модели является составной частью
идентификационного номера снегохода
(VIN).

Код производителя

Номер модели

Контрольная цифра

Серийный номер

Место производства

Модельный год

2010

В = 2011

С = 2012

и т. д.

ТИПОВОЙ ВАРИАНТ VIN

Расположение заводского номера

двигателя

mmo2 007 -002 -008_a

ДВИГАТЕЛЬ 550
1. Номер двигателя

mmo2 007 -002 -006_a

ДВИГАТЕЛЬ 800R E-TEC
1. Номер двигателя

17.12.2010 17:40:09

ПРИМЕЧАНИЕ: На некоторых моделях могут отсутствовать те или иные органы управления,
приборы или оборудование, поэтому на иллюстрациях соответствующие позиции не указы-
ваются.

Ty pical1

ТИПОВОЙ ВАРИАНТ

Ty pical2

ТИПОВОЙ ВАРИАНТ

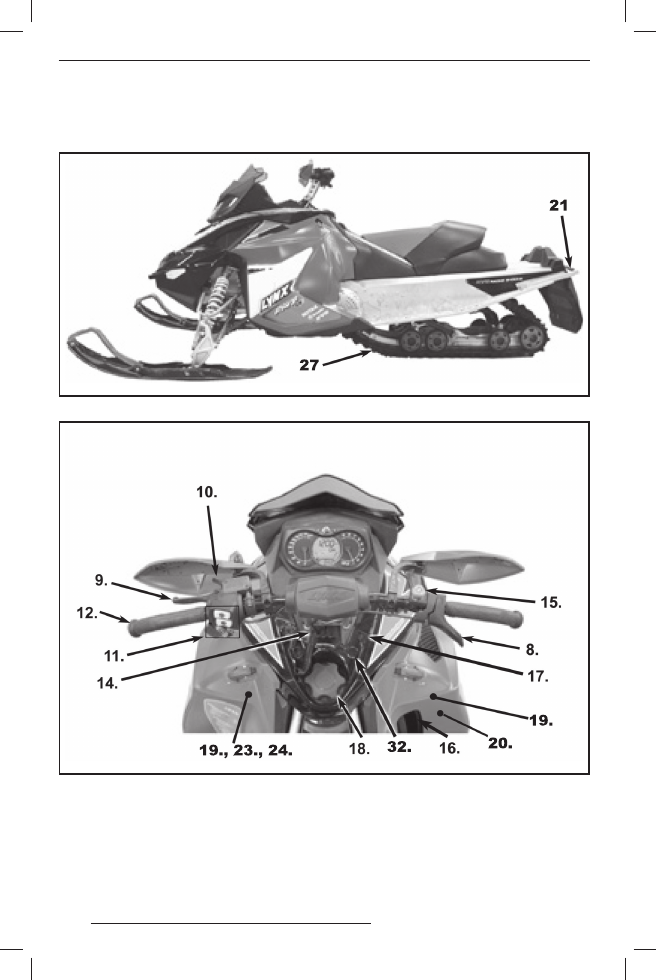

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
