93

MAINTENANCE

General Maintenance
n

Drive Belt Condition

Periodically check the condition and tension of the drive belt, and

always carry a spare. Inspect the belt for signs of excessive wear:

frayed edges, missing cogs, cracks and excessive looseness. Replace

the belt if any of these conditions exist. See Drive Belt

Troubleshooting on page 113.
For improved drive-away during extremely cold temperatures, remove

the belt and warm it to room temperature. Reinstall it before starting

the snowmobile.

Drive Belt Removal

CAUTION

Do not attempt to remove the drive belt after operating in reverse.

The snowmobile must be stopped after forward motion to prevent

damage to components during belt removal.

1. Stop the engine after operating in a forward motion.
2. Turn the ignition key off. Wait for the engine to come to a

complete stop.

3. Lock the parking brake.
4. Open the hood.
5. Remove the left side

panel.

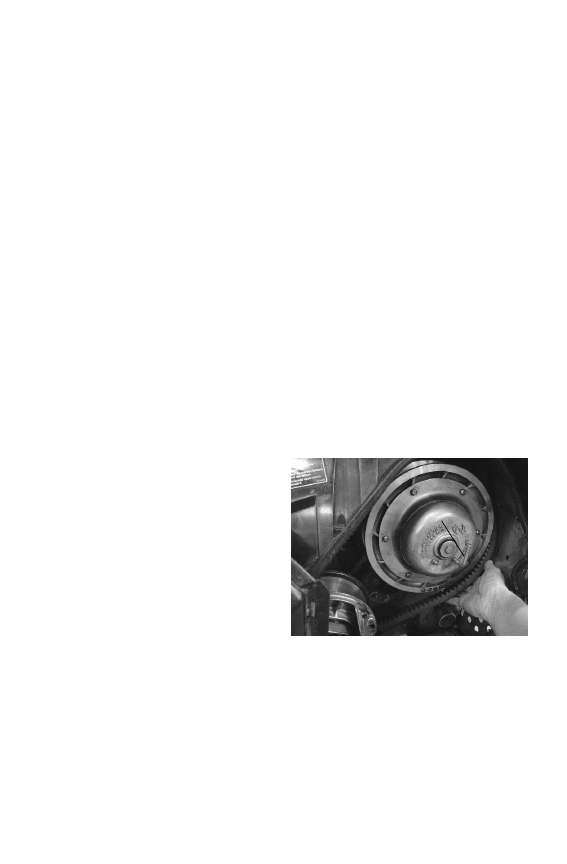

6. Locate the L-wrench in

the tool kit. Install the

wrench into the open

threaded hole in the outer

sheave of the clutch (+).

7. Turn the wrench

clockwise until the

sheaves open far enough

to remove the belt.

94

MAINTENANCE

General Maintenance

Drive Belt Installation

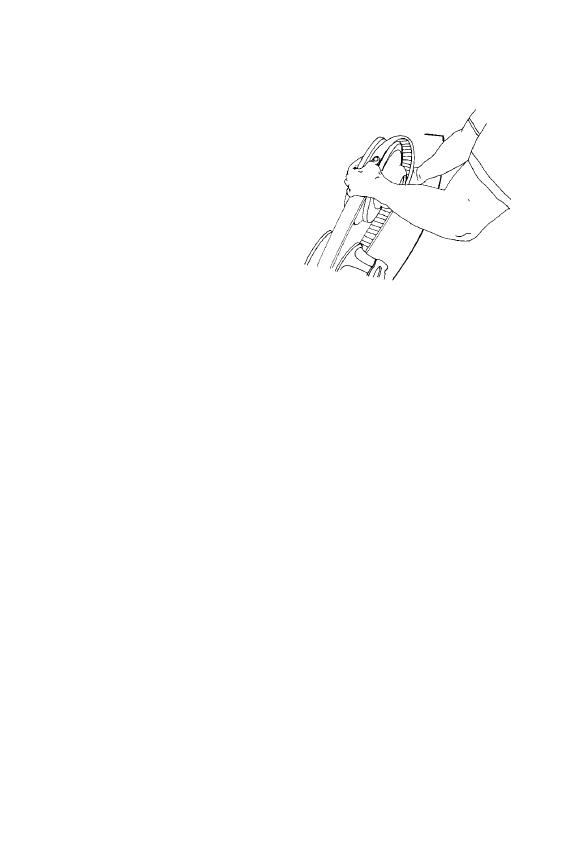

1. Drop the drive belt over the

drive clutch and pull back the

slack.

NOTE: To ensure satisfactory belt

life, install belts so they

operate in the same

direction of rotation by

positioning the

identification numbers so

that you can read them. If

required, separate the

sheaves as outlined in the

belt removal procedures.

2. Rotate the L-wrench counter-clockwise to tighten the sheaves

while working the belt to the outer edge of the sheaves.

3. Remove the wrench and store it in the tool kit.
4. Reinstall the side panel.
5. Close and secure the hood.

A

B

.010″-.030″

(.25-.75mm)

95

MAINTENANCE

General Maintenance
n

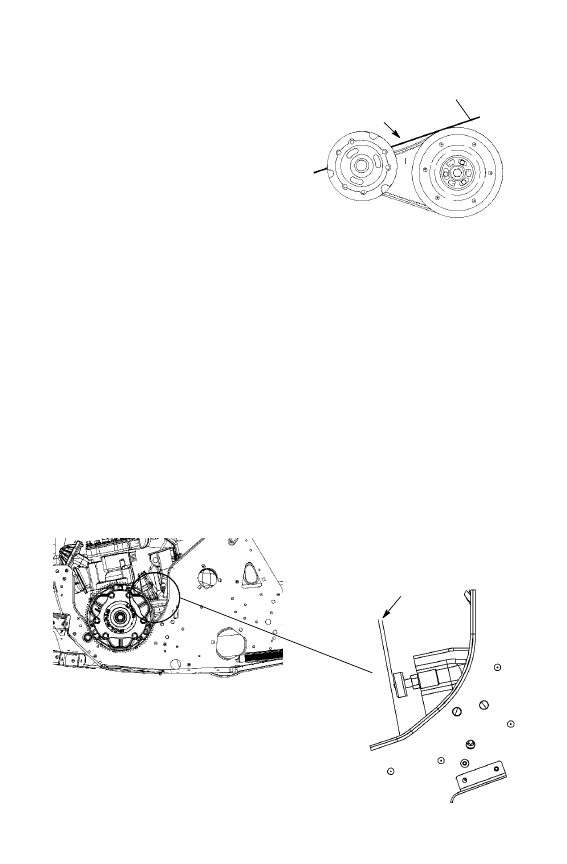

Drive Belt Deflection

Measure belt deflection with both

clutches at rest and in their full

neutral position.
Place a straight edge on the belt (A)

and apply downward pressure while

measuring at point B. This

measurement should be 1 1/4” (3.2 cm).

Drive Belt Adjustment

TEAM Clutch
1. Loosen the 7/16” jam nut on the belt width adjuster.
2. Using a 1/8” Allen wrench, adjust the threaded set screw as

needed.

NOTE: Turn the set screw in (clockwise) to increase the distance

between the sheaves and out (counterclockwise) to decrease

the distance.

3. Tighten the jam nut.

Torque Stop

Periodically check torque stop clearance. With clutches in proper

alignment, the clearance should be a minimum of .010″ to a maximum

of .030″ from the engine case. Adjust if necessary. Lock the jam nut.

2

1

3

6

4

5

96

MAINTENANCE

General Maintenance

Tool Kit

A tool kit is included with

each machine for emergency

and routine maintenance.

Always keep the tool kit with

the snowmobile.
1. Emergency Start Strap
2. L-Wrench
3. Spark Plug

Wrench/Screwdriver

4. Scissor Stop Wrench
5. Combination Wrench
6. Open End Wrench

Fall Tune-Up

For maximum performance, arrange for a fall service tune-up with your

Polaris dealer.
