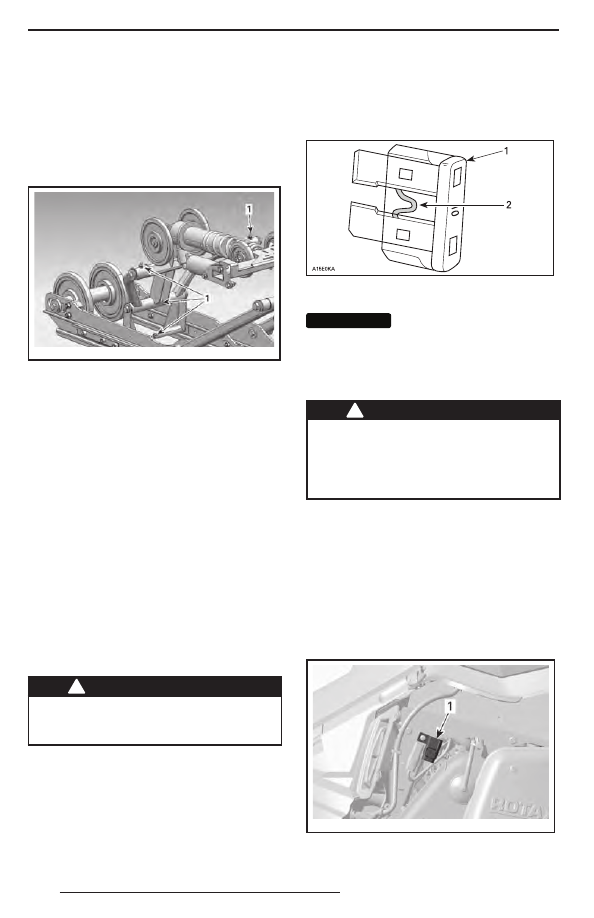

Смазка заднего рычага

Смажьте задний рычаг в местах распо-
ложения пресс-маслёнок синтетической
смазкой SUSPENSION GREASE (P/N 293
550 033). Периодичность обслуживания
указана в разделе «РЕГЛАМЕНТ ТЕХНИ-
ЧЕСКОГО ОБСЛУЖИВАНИЯ».

fmr2012 -048-034_ b

ТИПОВОЙ ВАРИАНТ
1. Пресс-масленки

Проверка состояния рулевого
управления и передней подвески

Визуально проверьте затяжку крепёж-
ных элементов рулевого управления
и передней подвески (шаровые опоры
и шаровые шарниры рычагов и тяг ру-
левого привода, болты шарнирного кре-
пления, болты крепления лыж и цапф
лыж, и т. д.). При необходимости обра-
титесь к авторизованному дилеру Lynx.

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдо-
сплавных коньков. При обнаружении
признаков износа обратитесь к диле-
ру Lynx.

ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или
коньки ухудшают управляемость
снегохода.

Предохранитель

Проверка предохранителей

Цепи дополнительного оборудования
защищены предохранителем.

Проверьте и, при необходимости, за-
мените предохранитель.

Извлеките предохранитель из держате-
ля. Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

ВНИМАНИЕ

Запрещается использо-

вать предохранитель с более высо-
ким номиналом во избежание по-
вреждения электрических компонен-
тов и/или возможного воз горания.

ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-
теля, прежде чем запускать двига-
тель, найдите и устраните причину
неисправности. Обратитесь к авто-
ризованному дилеру Lynx.

Расположение предохранителей

Держатель предохранителя располага-
ется в правой части моторного отсека
рядом с картером цепной передачи.

Чтобы получить доступ к держателю
предохранителя, обратитесь к разде-
лу «ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ
И ОБОРУДОВАНИЕ» и откройте правую
боковую панель.

mmo2 009 -009 -011_a

1. Расположение держателя предохранителя

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Световые приборы

После замены перегоревшей лампы
проверьте работоспособность соот-
ветствующего прибора.

Замена лампы головной оптики

ВНИМАНИЕ

Во избежание сокраще-

ния срока службы галогенных ламп
не касайтесь пальцами стеклянной
колбы лампы. Если Вы дотронулись
до с те к л я нной кол б ы, оч и с тите
её изопропиловым спиртом, кото-
рый не оставляет плёнку на стекле.

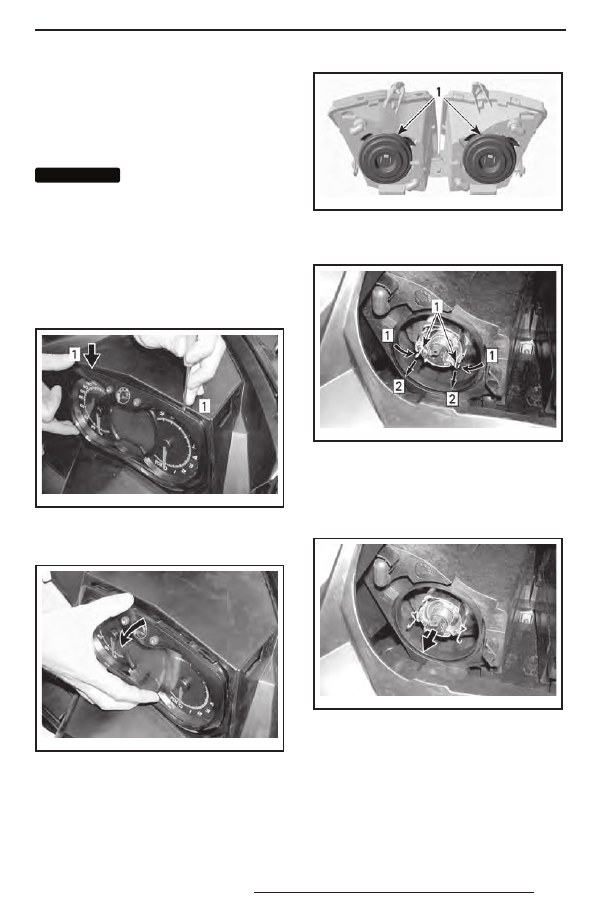

С помощью маленькой отвёртки осво-
бодите защёлки информационного
центра.

mmo2 007 -009 -061_a

1. Защёлки

Осторожно потяните многофункциональ-
ный центр и отведите его в сторону.

mmo2 007 -009 -062_a

Отсоедините разъём перегоревшей
лампы. Снимите резиновый чехол.

mmo2 007 -009 -022_a

1. Резиновый чехол

Одновременно сожмите и потяните оба
конца фиксатора, чтобы извлечь лампу.

mmo2 007 -009 -063_a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Защёлка

Извлеките и замените лампу. Установка
осуществляется в последовательности,
обратной снятию.

mmo2 007 -009 -064_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики

Снимите многофункциональный центр,
как описано в разделе «ЗАМЕНА ЛАМ-
ПЫ ГОЛОВНОЙ ОПТИКИ». Для регу-
лировки направления светового пучка
вращайте рукоятку.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

mmo2 007 -009 -023_a

ТИПОВОЙ ВАРИАНТ
1. Рукоятка

Замена лампы заднего фонаря

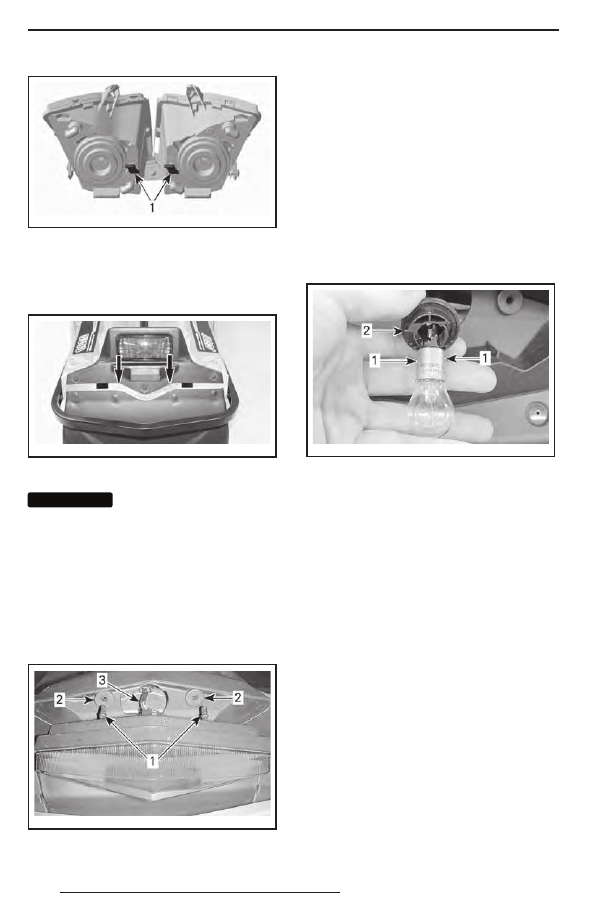

1. Аккуратно потянув с обеих сторон

за края, снимите корпус заднего фонаря.

fmo2012-009-060_a

ТИПОВОЙ ВАРИАНТ — АККУРАТНО ПОТЯНИТЕ
ЗА УГЛЫ

ВНИМАНИЕ

Корпус заднего фонаря

удерживается на местe с помощью
двух пластиковых штифтов встав-
ленных в резиновые втулки. Если
при снятии корпус фонаря слишком
сильно отклонить в сторону, штиф-
ты могут сломаться и корпус фона-
ря придётся заменить. Во избежа-
ние повреждения жгута проводов
не вытаскивайте корпус фонаря
слишком сильно.

mmr200 8-039-0 06_a

1. Штифты крепления корпуса заднего фонаря
2. Резиновые втулки
3. Жгут проводов заднего фонаря

2. Повернув патрон лампы против часо-

вой стрелки, снимите его с корпуса
фонаря.

3. Нажав и повернув лампу против часо-

вой стрелки, извлеките её из патрона.

4. Установите новую лампу, слегка на-

жав на неё и повернув по часовой
стрелке.

ПРИМЕЧАНИЕ: Обратите внимание
на расположение держателей на кор-
пусе лампы и при установке совмести-
те их с соответствующим фиксатором
патрона.

mmr200 8-039-0 08_a

1. Держатели лампы
2. Фиксатор на патроне

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

УХОД ЗА СНЕГОХОДОМ

Заключительные операции
после поездки

Удалите снег и лёд с задней и передней
подвесок, гусеницы, рулевого привода
и лыж.

ПРЕДОСТЕРЕЖЕНИЕ

Не вставайте перед снегоходом,
а также не производите никаких
действий с гусеницей или задней
подвеской, не убедившись, что
кол п ач о к ш н у ра б е з о п а с н о с т и
снят с выключателя двигателя.

Оставляя снегоход на ночь (или на более
длительное время), накройте его чехлом.
Это защитит снегоход от замерзания
и позволит надолго сохранить его при-
влекательный внешний вид.

Чистка и защитная смазка

Очистите снегоход от грязи и следов
ржавчины.

Д ля чистки снегохода пользуйтесь
только фланелевой (или аналогичной)
тканью.

ВНИМАНИЕ

М я г к а я ф л а н е л е в а я

ткань не оставляет царапин на об-
рабатываемых поверхностях. Поль-
зуйтесь фланелью д ля протирки
ветрового стекла и капота.

Для очистки снегохода от масел, грязи
и копоти пользуйтесь чистящим сред-
ством BRP HEAVY DUTY CLEANER (P/N
293 110 001).

ВНИМАНИЕ

Не применяйте Heavy

Duty Cleaner для чистки табличек
и виниловых деталей.

Для удаления устойчивых загрязне-
ний со всех пластиковых и виниловых
поверхностей используйте чистящее
средство XPS MULTI-PURPOSE CLEAN-
ER (P/N 219 701 709).

Для удаления царапин с поверхности
ветрового стекла и капота пользуйтесь
комплектом SCRATCH REMOVER KIT
(P/N 861 774 800).

ВНИМАНИЕ

Запрещаетс я приме -

нять сильнодействующие моющие
средства, обезжириватели, краско-
растворители, ацетон, вещества,
содержащие хлор, и другие агрес-
сивные средства для чистки корпу-
са снегохода и пластмассовых де-
талей.

Нанесите защитную восковую пасту
на корпус снегохода и все окрашенные
детали рамы.

ПРИМЕЧАНИЕ: Наносите пасту только
на поверхности с блестящей, глянцевой
отделкой.
