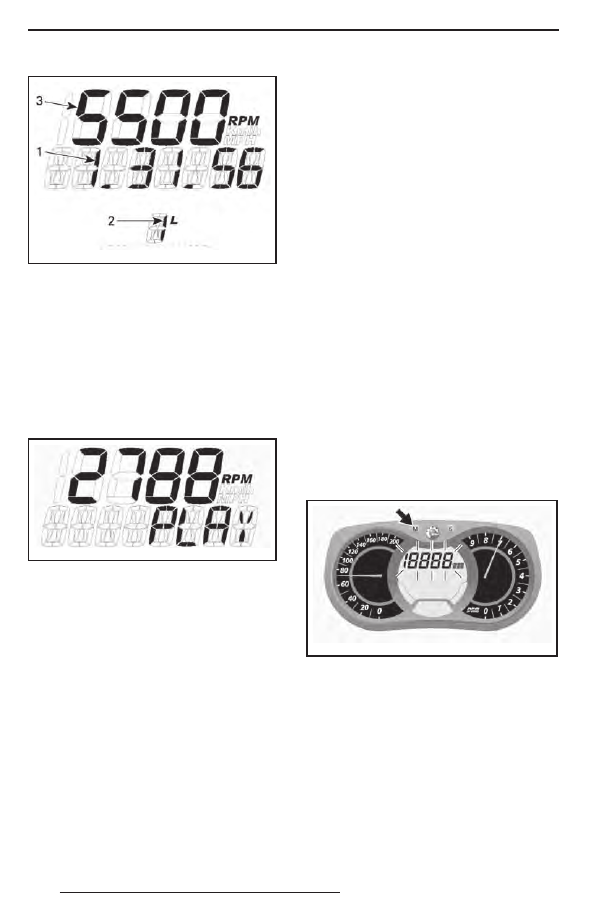

РЕЖИМ ЗАПИСИ
1. Время записи
2. Круг/сессия
3. Выбранный режим

Для записи новой сессии, нажимайте
кнопку SET (S), пока на дисплее не по-
явится функция REC (запись). Повто-
рите ранее описанную процедуру для
записи.

Просмотр записанных данных:

Выберите режим PLAY (воспроизведение).

mmo2 008 -007 -005_a

ФУНКЦИЯ ВОСПРОИЗВЕДЕНИЯ

1. Нажмите кнопку MODE (M) для вос-

произведения записанных данных.

Все записанные данные (скорость, обо-
роты, заданная функция) будут одно-
временно отображены на дисплее.

2. Нажмите кнопку SET (S) для оста-

новки воспроизведения записанного
круга ИЛИ нажмите MODE (M) для
переключения на другой записанный
круг.

ПРИМЕЧАНИЕ: При нажатии кнопки
SET (S) остановится время воспроиз-
водимого круга, затем отобразиться
записанное время круга, и через 5 се-
кунд дисплей автоматически перейдёт
к следующему записанному кругу.

После воспроизведения всех записан-
ных кругов, на дисплее появится над-
пись STOP.

Для повторного просмотра записан-
ных данных, нажмите кнопку SET (S)
для возврата к функции воспроизведе-
ния. Повторите процедуру, описанную
выше.

Для записи оставшихся кругов, нажми-
те кнопку SET (S) для переключения
в режим REC. Повторите ранее описан-
ную процедуру для записи.

Нажмите и удерживайте кнопку SET (S)
5 секунд для выхода из режима запи-
си кругов, появится ранее выбранный
режим.

M) Температура отработавших

газов

Отображение в режиме реального вре-
мени температуры отработавших газов
и сохранение максимального значения.

Для выбора режима отображения тем-
пературы отработавших газов выпол-
ните следующее.

1. Для выбора дисплея нажимайте кноп-

ку MODE (M).

mmo2 007 -009 -066_m

ПРИМЕЧАНИЕ: Дисплей будет мигать
приблизительно 5 секунд, а затем вер-
нётся в предыдущий режим, если выбор
дисплея не выполнен.

2. При мигающем дисплее, нажимай-

те кнопку SET (S) для выбора режи-
ма температуры выхлопных газов
(EGTM).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 008 -007 -006_a

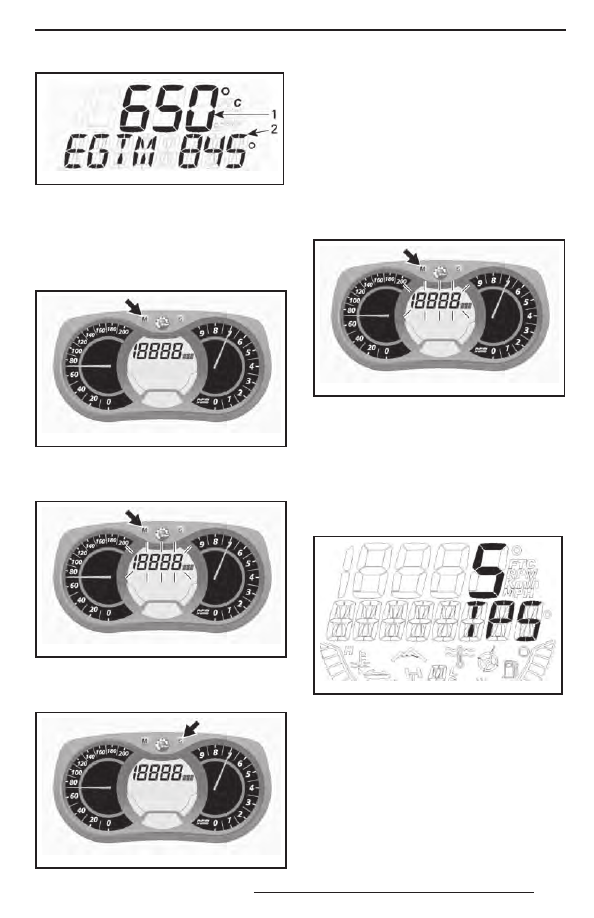

РЕЖИМ ТЕМПЕРАТУРЫ ОТРАБОТАВШИХ ГА ЗОВ
(EGTM)
1. Текущее значение
2. Максимальное записанное значение

3. Для подтверждения выбора режима

нажмите кнопку MODE (M) или подо-
ждите 5 секунд.

mmo2 007 -009 -066_o

Для сброса максимального записанно-
го значения нажимайте кнопку MODE
(M) для выбора режима.

mmo2 007 -009 -066_m

Нажмите и удерживайте в нажатом состо-
янии кнопку SET (S) в течение 5 секунд,
чтобы сбросить.

mmo2 007 -009 -066_w

N) Положение дросселя

В режиме реального времени прибли-
зительно отображает степень открытия
дроссельной заслонки (в процентах —
0…100%).

Для выбора режима отображения по-
ложения дроссельной заслонки выпол-
ните следующее.

1. Для выбора дисплея нажимайте кноп-

ку MODE (M).

mmo2 007 -009 -066_m

2. При мигающем дисплее, нажимайте

кнопку SET (S) для выбора режима
отображения положения дросселя
(TPS).

mmo2 009 -009 -005

РЕЖИМ ПОЛОЖЕНИЯ ДРОССЕЛЯ

3. Для подтверждения выбора режима

нажмите кнопку MODE (M) или подо-
ждите 5 секунд.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 007 -009 -066_o

13) Передний и задний

бамперы

Используются для подъёма снегохода
вручную.

ОСТОРОЖНО Практикуйте пра-

вильную технику подъёма, преиму-
щественно используйте силу ног.
Не предпринимайте попыток под-
нять переднюю или заднюю части
снегохода, если это превосходит
Ваши физ ичес кие воз можнос ти.
Для подъёма снегохода используй-
те соответствующие технические
средства или обратитесь к кому-
нибудь за помощью.

ВНИМАНИЕ

Не буксируйте и не под-

нимайте снегоход за лыжи.

14) Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня
вариатора

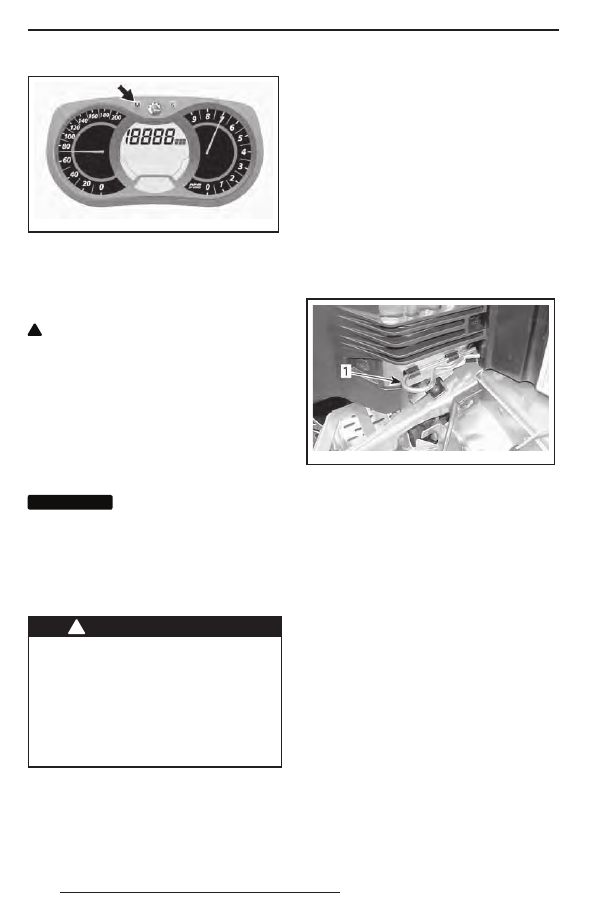

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:
– со снятым кожухом ремня вариа-

тора и щитками;

– с открытыми и/или снятыми ка-

потом или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регу-
лировки подвижных частей при
работающем двигателе.

ПРИМЕЧАНИЕ: Защитный кожух ремня
вариатора специально изготовлен не-
сколько большего размера, чтобы обе-
спечить натяг в сопряжении с фиксато-
рами. Это позволяет снизить уровень
шума и вибраций. При установке кожу-
ха необходимо сохранить этот натяг.

Снимите колпачок шнура безопасности
с выключателя двигателя.

Откройте левую боковую панель мо-
торного отсека, см. раздел «ОРГАНЫ
УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДО-
ВАНИЕ».

Извлеките проволочный фиксатор.

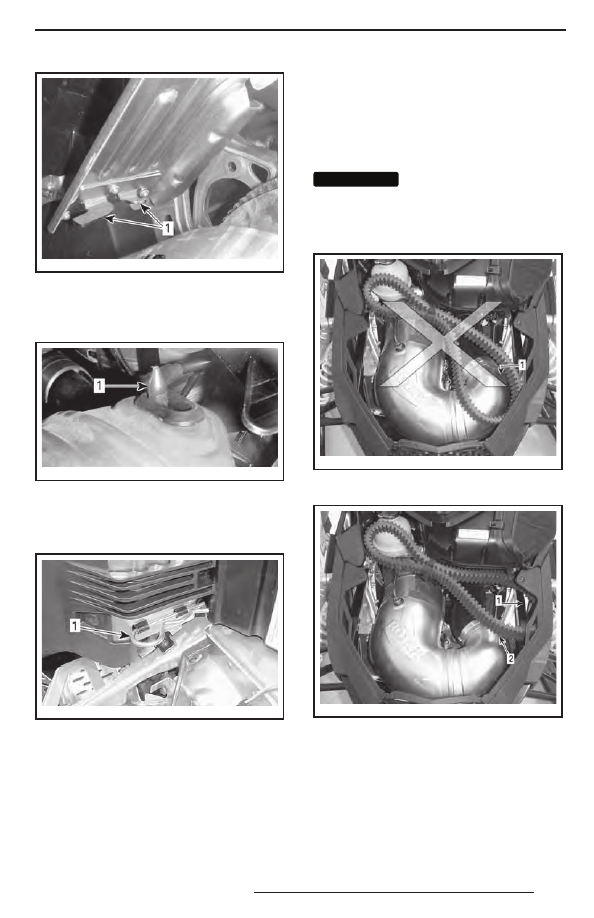

mmo2 008 -007 -016_a

1. Проволочный фиксатор

Поднимите заднюю часть защитного ко-
жуха, а затем освободите его из верх-
него фиксатора.

Освободите защитный кожух из перед-
них фиксаторов, повернув его наружу.

Установка защитного кожуха
ремня вариатора

При установке кожуха обратите вни-
мание на то, чтобы его вырез был об-
ращён вперёд.

Поместите передний левый вырез ко-
жуха над длинным выступом.

Повернув кожух внутрь, введите узкий
выступ в правую прорезь.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 009 -003 -010_a

1. Фиксаторы

Установите уплотнитель на фиксирую-
щий палец. Для этого, возможно, по-
требуется слегка приподнять консоль.

mmo2 009 -003 -011_a

1. Фиксирующий палец

Ус т ано вите з а д нюю ч ас т ь кож у ха
на фиксатор и закрепите его с помо-
щью проволочного фиксатора.

mmo2 008 -007 -016_a

1. Проволочный фиксатор

15) Держатель запасного

ремня вариатора

Запасной ремень вариатора следует
хранить в специальном держателе.

ПРИМЕЧАНИЕ: Запасной ремень вари-
атора не входит в комплект поставки
снегохода.

Уложите запасной ремень и закрепите
его с помощью застёжки типа «липуч-
ка», как показано на рисунке.

ВНИМАНИЕ

Во избежание повреж-

дения ремня вариатора, закреплён-
ного в держателе, убедитесь в от-
сутствии его контакта с выпускной
трубой.

fmo2012-003-056_a

НЕВЕРНАЯ УСТАНОВКА
1. Ремень вариатора касается выпускной трубы

fmo2012-003-057_a

ВЕРНАЯ УСТАНОВКА
1. Ремень вариатора над бампером
2. Убедитесь в отсутствии контакта с выпускной

трубой

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
