34

5) Кнопка MODE (M)

Кнопка используется для просмотра
показаний многофункционального дис-
плея.

ПРИМЕЧАНИЕ: Можно также пользо-
ваться кнопкой MODE (M) на много-
функциональном переключателе, ко-
торая имеет аналогичное назначение.

6) Кнопка SET (S)

Кнопка используется для просмотра,
настройки и сброса параметров, ото-
бражаемых на многофункциональном
дисплее.

Для сохранения настроек двигатель
должен быть запущен.

ПРИМЕЧАНИЕ: Можно также пользо-
ваться кнопкой SET (S) на многофунк-
циональном переключателе, которая
имеет аналогичное назначение.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Функциональные возможности информационного центра

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ИНФОРМАЦИОННОГО ЦЕНТРА

ФУНКЦИИ

600 RS

A) Спидометр

Отображается

по умолчанию

В) Тахометр (об/мин)

X

C) Одометр

X

D) Счётчик пробега за поездку «A» или «B»

X

E) Счётчик моточасов

X

F) Максимальная скорость

X

G) Средняя скорость

X

H) Средний расход топлива

X

I) Суммарный расход топлива

X

J) Дисплей сообщений

X

K) Максимальная частота вращения коленчатого вала

X

L) Режим записи круга

X

M) Температура отработавших газов

X

N) Положение дросселя

X

X = символом X обозначаются стандартные функции

35

A) Спидометр

В дополнение к аналоговому спидоме-
тру скорость также может отображать-
ся на многофункциональном дисплее.

Скорость может отображаться как
на дисплее 1, так и на дисплее 2.

mmo2 007 -009 -066_q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
1. Дисплей 1
2. Дисплей 2

Для выбора дисплея нажимайте кнопку
MODE (M), затем выполните следующее:

mmo2 007 -009 -066_m

При мигающем дисплее нажимайте кнопку
SET (S) для выбора режима спидометра.

mmo2 007 -009 -066_n

1. Режим спидометра

Для подтверждения выбора режима
нажмите кнопку MODE (M) или подо-
ждите 5 секунд.

mmo2 007 -009 -066_o

В) Тахометр (об/мин)

В дополнение к аналоговому тахометру
частота вращения также может отобра-
жаться на многофункциональном дис-
плее.

Частота вращения может отображаться
как на дисплее 1, так и на дисплее 2.

mmo2 007 -009 -066_q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
1. Дисплей 1
2. Дисплей 2

Для выбора дисплея нажимайте кнопку
MODE (M), затем выполните следующее:

mmo2 007 -009 -066_m

При мигающем дисплее нажимайте кноп-
ку SET (S) для выбора режима тахометра.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

36

mmo2 007 -009 -066_n

1. Режим тахометра

Для подтверждения выбора режима
нажмите кнопку MODE (M) или подо-
ждите 5 секунд.

mmo2 007 -009 -066_o

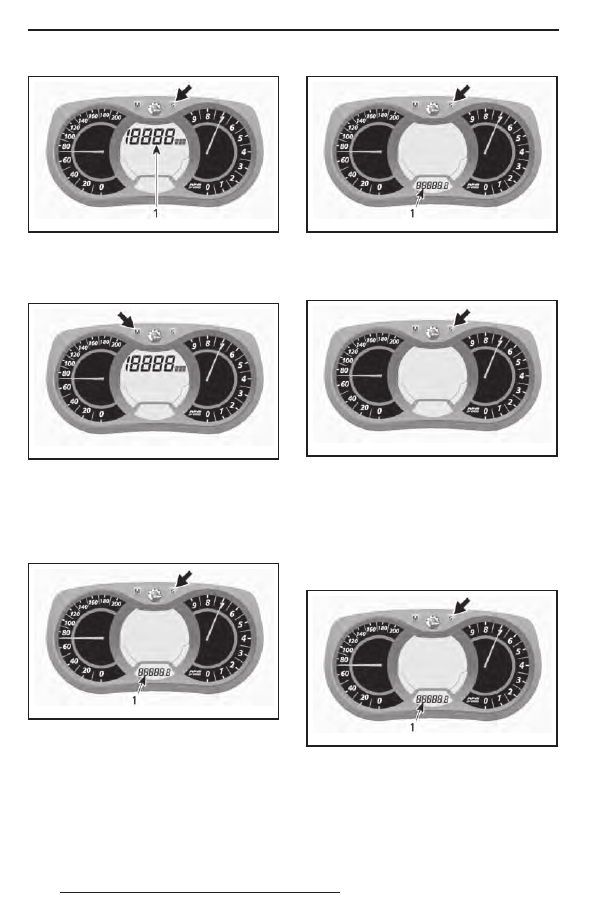

C) Одометр

Измеряет общий пробег снегохода в ки-
лометрах или милях.

Для выбора режима одометра нажимай-
те кнопку SET (S).

mmo2 007 -009 -066_p

1. Режим одометра (км/ мили)

D)  Счётчик пробега за поездку

«A» или «B»

Счётчик пробега за поездку измеряет
путь, пройденный снегоходом с момен-
та последнего сброса показаний.

Для выбора режима счётчика пробега
за поездку (TRIP A/TRIP B) нажимайте
кнопку SET (S).

mmo2 007 -009 -066_p

1.  Режим счётчика пробега за поездку (TRIP A/

TRIP B)

Для сброса показаний нажмите и удер-
живайте кнопку SET (S).

mmo2 007 -009 -066_k

E) Счётчик моточасов

При включённом электрооборудовании
этот счётчик регистрирует наработку
двигателя с момента последнего сбро-
са показаний.

Для выбора режима счётчика моточа-
сов (HrTRIP) нажмите кнопку SET (S).

mmo2 007 -009 -066_p

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удер-
живайте кнопку SET (S).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

37

mmo2 007 -009 -066_k

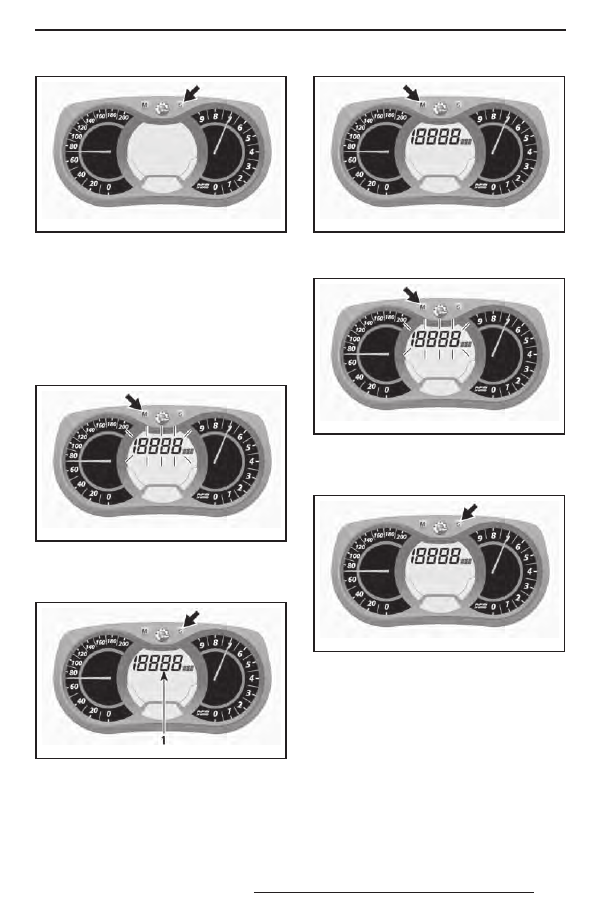

F) Максимальная скорость

Регистрирует максимальную скорость,
достигнутую снегоходом с момента по-
следнего сброса показаний.

Для выбора режима максимальной ско-
рости выполните следующее.

Для выбора дисплея 1 нажимайте кноп-
ку MODE (M).

mmo2 007 -009 -066_m

При мигающем дисплее нажимайте
кнопку SET (S) для выбора режима мак-
симальной скорости (TOP_SPD).

mmo2 007 -009 -066_n

1. Режим максимальной скорости (TOP_ SPD)

Для подтверждения выбора режима
нажмите кнопку MODE (M) или подо-
ждите 5 секунд.

mmo2 007 -009 -066_o

Для сброса показаний нажимайте кноп-
ку MODE (M), чтобы выбрать режим.

mmo2 007 -009 -066_m

Нажмите и удерживайте в нажатом со-
стоянии кнопку SET (S) в течение 5 се-
кунд, чтобы сбросить.

mmo2 007 -009 -066_w

G) Средняя скорость

Определяет среднюю скорость снего-
хода с момента последнего сброса по-
казаний.

Для выбора режима средней скорости
снегохода выполните следующее.

Для выбора дисплея 1 нажимайте кноп-
ку MODE (M).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
