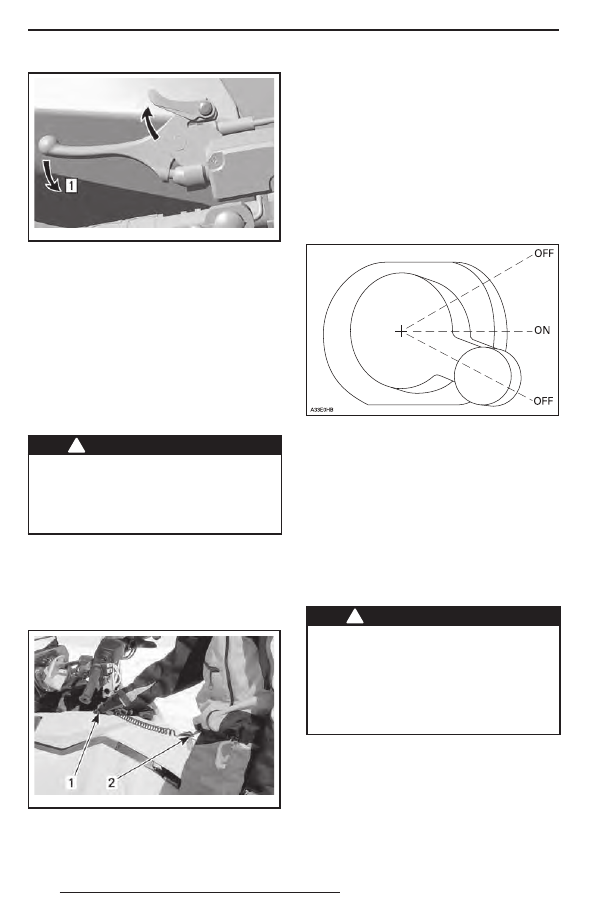

ТИПОВОЙ ВАРИАНТ — ВЫКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА
Шаг 1: Нажмите рычаг тормоза

5) Выключатель двигателя

со шнуром безопасности

Общие сведения

Снятие колпачка шнура безопасности
с выключателя приводит к остановке
двигателя — это позволяет предотвра-
тить уход снегохода в случае падения
водителя.

ПРЕДОСТЕРЕЖЕНИЕ

Когда снегоход не используется,
всегда снимайте колпачок шну-
ра безопасности с контак тного
устройства — это большое иску-
шение для детей и угонщиков.

Эксплуатация

Перед пуском двигателя прикрепите
шнур безопасности к петле на одеж-
де, а колпачок шнура наденьте на вы-
ключатель.

mmo2 008 -003 -012_a

ТИПОВОЙ ВАРИАНТ
1. Наденьте колпачок на выключатель
2. Закрепите на одежде

Для экстренной остановки двигателя
сдёрните колпачок шнура безопасно-
сти с выключателя.

6) Выключатель двигателя

Выключатель двигателя расположен
справа на руле.

Для аварийной остановки двигателя
переведите выключатель в положение
«OFF» (выкл.) (вниз или вверх) и одно-
временно нажмите тормоз.

Чтобы обеспечить возможность запу-
ска двигателя, выключатель должен
находиться в положении «ON».

Водитель должен уметь уверенно
пользоваться кнопкой аварийного вы-
ключения двигателя. Рекомендуем по-
тренироваться в запуске и выключении
двигателя с помощью этой кнопки. При-
обретённые навыки будут очень полез-
ны, если Вы окажетесь в экстремальной
ситуации.

ПРЕДОСТЕРЕЖЕНИЕ

Если поводом для аварийной оста-
новки двигателя послужила какая-
то неисправность, то перед запу-
ском двигателя необходимо найти
и устранить её причину. Обрати-
тесь к авторизованному дилеру
Lynx.

7) Кнопка пускового

насоса

Вытяните и утопите кнопку. На прогре-
том двигателе использовать пусковой
насос не требуется.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Действуйте кнопкой, пока не почув-
ствуете сопротивление. После этого
двумя–тремя движениями подкачайте
топливо во впускной коллектор. За-
кончив подкачку топлива, убедитесь,
что кнопка вернулась в исходное по-
ложение.

ПРИМЕЧАНИЕ: В очень холодную пого-
ду, прежде чем начать подкачку топли-
ва, рекомендуется повернуть кнопку
на 3-4 оборота. Это исключит возмож-
ность её заедания.

8) Рукоятка ручного

стартера

Рукоятка ручного стартера находится
по правому борту снегохода. Чтобы
привести в действие механизм ручно-
го стартера, медленно потяните ру-
коятку на себя и, когда почувствуете
сопротивление, энергично дёрните её.
Медленно верните рукоятку в исходное
положение.

9) Выключатель

предварительного
обогрева настроенной
трубы

Только для гоночных моделей

ПРИМЕЧАНИЕ: Для того чтобы гаран-
тийные обязательства обрели юриди-
ческую силу, этот выключатель должен
быть демонтирован.

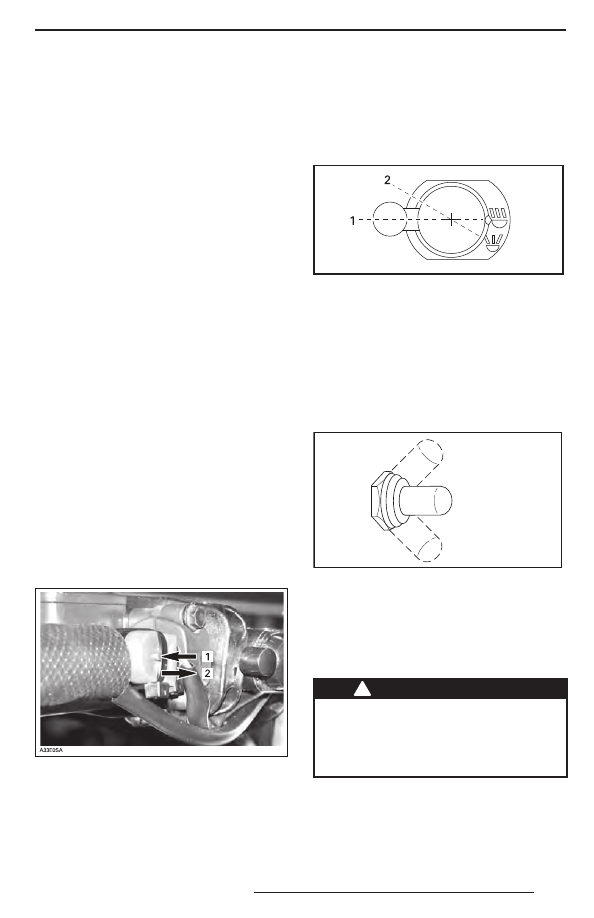

1. Кнопка нажата: Установка опережения зажи-

гания с учётом предварительного обогрева

2. Кнопка отпущена: Нормальная установка

опережения зажигания

После запуска двигателя нажмите
и удерживайте кнопку предваритель-
ного обогрева настроенной трубы.

После того как настроенная труба про-
грета, отпустите кнопку.

10) Переключатель света фар

Предназначен для переключения меж-
ду дальним и ближним светом фар.

mmo2 006 -007 -002_a

1. Ближний свет
2. Дальний свет

11) Выключатель обогрева

рукояток руля/рычага
дроссельной заслонки

Установите переключатель в такое поло-
жение, при котором Вашим рукам и боль-
шому пальцу правой руки будет обеспе-
чиваться комфортная температура.

A25H05A

1. Горячо
2. Тепло
3. Выключено («OFF»)

12) Многофункциональный

аналого-цифровой
информационный центр

ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-
ров отвлекает внимание водителя
от управления снегоходом и осо-
бенно от наблюдения за окружаю-
щей обстановкой.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Описание информационного центра

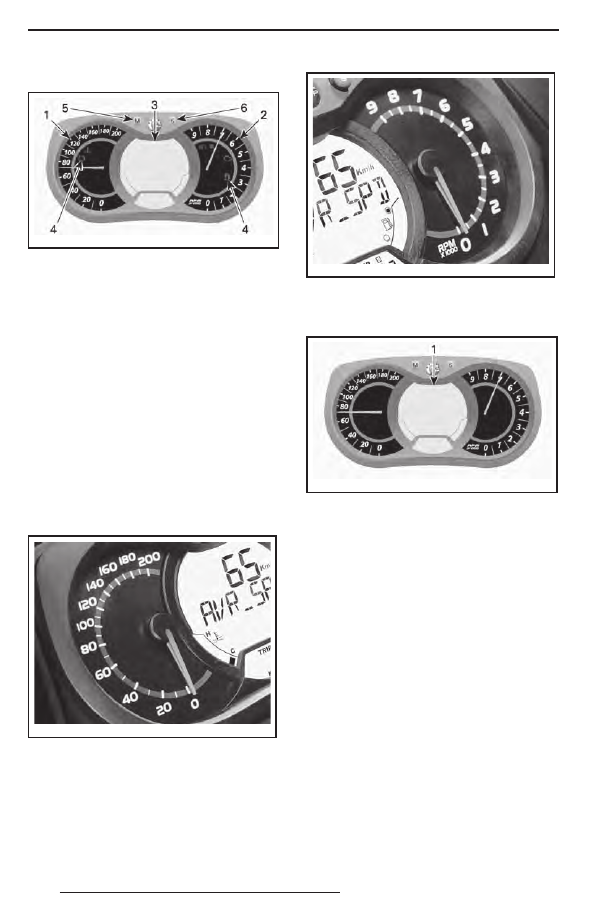

mmo2 007 -009 -066_x

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФ РО-
ВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Спидометр
2. Тахометр
3. Многофункциональный цифровой дисплей
4. Сигнальные лампы
5. Кнопка MODE
6. Кнопка SET

ПРИМЕЧАНИЕ: На заводе информаци-
онный центр настроен для отображе-
ния информации в Метрической систе-
ме мер, однако его настройку можно
изменить для показаний в единицах
измерения, принятых в США и Велико-
британии. Для этого следует обратить-
ся к дилеру Lynx.

1) Спидометр

Отображает скорость движения сне-
гохода.

mmo2 008 -007 -017

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)

Отображает частоту вращения колен-
чатого вала двигателя в оборотах в ми-
нуту (об/мин). Для получения факти-
ческой частоты вращения коленчатого
вала необходимо показания прибора
умножить на 1000.

mmo2 008 -007 -018

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Многофункциональный

цифровой дисплей

mmo2 007 -009 -066_u

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФ РО-
ВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Многофункциональный дисплей

Многофункциональный дисплей ис-
пользуется для:

– отображения сообщения WELCOME

при активации электрооборудования;

– отображения сообщения распознава-

ния ключа;

– отображения различных параметров,

выбранных водителем;

– активации и изменения параметров

различных функций или режимов ра-
боты;

– отображения сообщений, отображае-

мых в виде бегущей строки, об акти-
вированных функциях или неисправ-
ностях;

– отображения кодов неисправностей.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Когда происходит первое включение
информационного центра, цифровой
дисплей по умолчанию отображает по-
следний выбранный параметр.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установки
режимов информационного цен-
тра во время движения снегохода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

4) Сигнальные лампы

и предупреждающие сообщения

mmo2 008 -003 -024_a

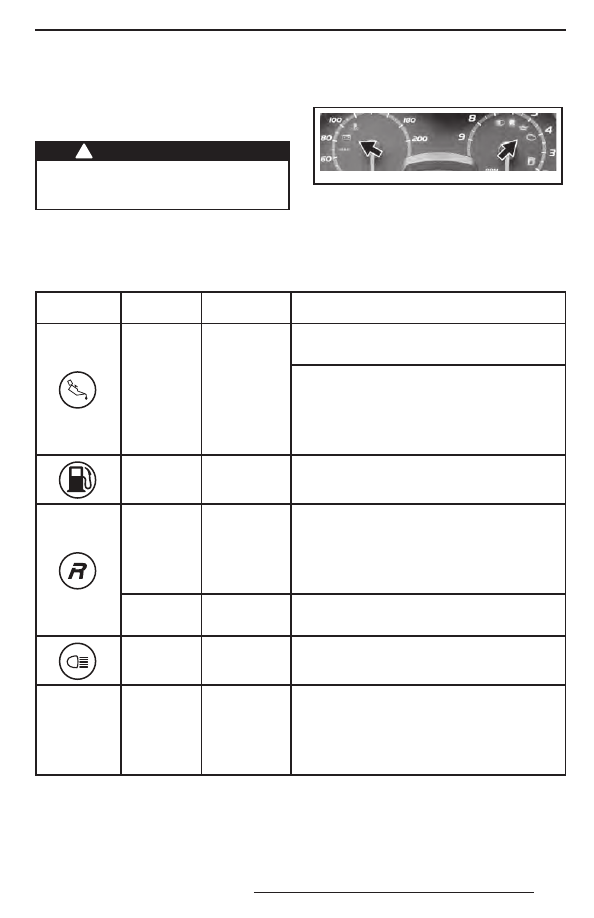

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведе-
но в таблице. Для получения более
подробной информации о сигнальных
лампах см. раздел «СИСТЕМА МОНИ-
ТОРИНГА».

СИГН.

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

СООБЩЕНИЕ

ОПИСАНИЕ

Четыре

коротких

звуковых

сигнала каж-

дые 5 минут

LOW OIL

Двухтактные двигатели: Низкий уровень инжек-
ционного масла. Остановите снегоход в безо-
пасном месте и долейте инжекционное масло.

Четырехтактные двигатели: низкое давление
моторного масла. Остановите снегоход в безо-
пасном месте и проверьте уровень масла. При
необходимости доведите уровень масла до нор-
мы. Если уровень масла в норме, прекратите
эксплуатацию снегохода и свяжитесь с дилером
Lynx.

—

Низкий уровень топлива. Дисплей показывает
одно деление. Дозаправьте топливо как можно
раньше.

Продолжи-

тельные

сигналы,

повторяю-

щиеся с не-

большой
частотой

REVERSE

Реверс включён.

3 коротких

звуковых

сигнала

REV. FAIL

Режим реверса не включился — попытайтесь
снова.

—

Включён дальний свет фар.

—

WARM UP

Двигатель и/или инжекционное масло нуждают-
ся в прогреве перед началом работы. Частота
вращения принудительно ограничена до момен-
та достижения необходимой температуры (до
10 минут во время движения). Режим прогрева
может включиться после перезапуска, при экс-
плуатации при очень низких температурах.
