Снегоход Lynx 49 Ranger 600 ACE. Руководство - часть 15

Охлаждающая жидкость

ПРЕДОСТЕРЕЖЕНИЕ

Не открывайте крышку расшири-
тельного бачка, когда двигатель
горячий.

Уровень охлаждающей жидкости

Проверять уровень охлаждающей жид-
кости следует при комнатной темпера-
туре и снятой крышке расширительно-
го бачка. При этом уровень жидкости
должен располагаться вровень с мет-
кой нижнего уровня на расширитель-
ном бачке (холодный двигатель).

ПРИМЕЧАНИЕ: При низкой темпера-
туре уровень охлаждающей жидкости
может быть чуть ниже метки на стенке
бачка.

При необходимости доливки или пол-
ной замены охлаждающей жидкости
обратитесь к дилеру Lynx.

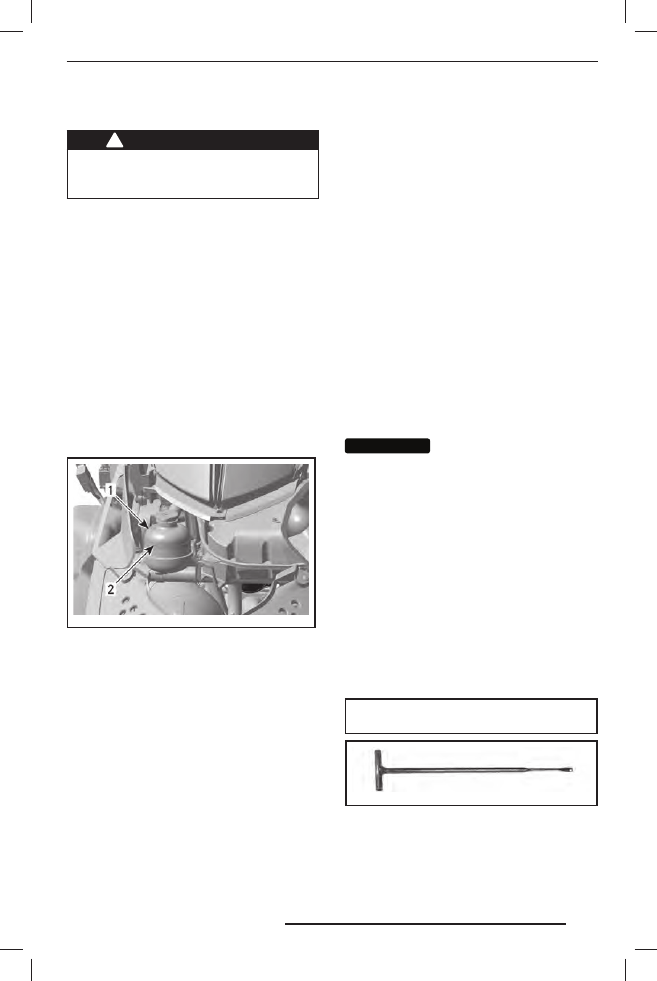

mmo2 007 -009 -010_a

ТИПОВОЙ ВАРИАНТ
1. Расширительный бачок
2. Метка «COLD LEVEL»

Рекомендуемая охлаждающая
жидкость

Используйте антифриз на основе эти-
ленгликоля с содержанием ингибито-
ров коррозии, специально предназна-
ченных для двигателей внутреннего
сгорания из алюминия.

Система охлаждения должна быть за-
полнена готовой охлаждающей жидко-
стью BRP (P/N 219 700 362) или смесью
дистиллированной воды и антифриза
(50% дистиллированной воды, 50%
антифриза).

Система выпуска
отработавших газов

Проверка системы выпуска
отработавших газов

Выхлопная труба глушителя должна
располагаться по центру отверстия
в нижнем поддоне. Труба не должна
иметь коррозионных повреждений и не-
плотностей в соединениях. Проверьте
надёжность крепления трубы.

Проверьте состояние крепёжных пру-
жин, замените их в случае необходи-
мости.

Система выпуска предназначена для
снижения уровня шума работающего
двигателя и улучшения его мощност-
ных характеристик. В некоторых стра-
нах внесение изменений в конструк-
цию выхлопной системы запрещено
законом.

ВНИМАНИЕ

О т с у т с т в и е к а к о г о -

либо компонента системы выпуска,
конструктивные изменения или по-
вреж дения деталей мог у т с тать
причиной для серьёзных поломок
двигателя.

Снятие и установка глушителя

1. Снимите следующие компоненты, см.

раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ»:

– капот;
– правую боковую панель.

2. Используя приведённое ниже при-

способление, снимите пружины кре-
пления выпускных труб к глушителю.

ПРИСПОСОБЛЕНИЕ ДЛЯ СНЯТИЯ/УСТА-

НОВКИ ПРУЖИН (P/N 529 035 983)

529 035 983

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ОСТОРОЖНО При работе с ком-

понентами системы выпуска отра-
ботавших газов используйте сред-
ства индивидуальной защиты глаз.
Проявляйте осторожность при сня-
тии пружин.

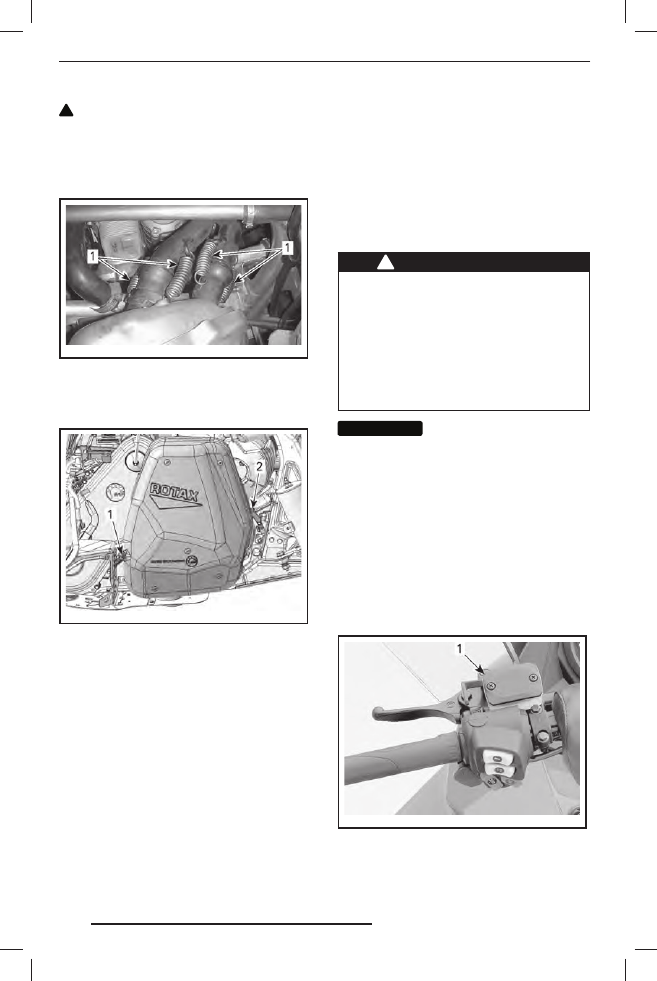

mmo2 011 -003 -015_a

1. Пружины крепления выпускной трубы к глу-

шителю

3. Снимите две пружины крепления

глушителя.

mmr201 0-010-0 05_ a

ТИПОВОЙ ВАРИАНТ
1. Задняя пружина крепления глушителя
2. Передняя пружина крепления глушителя

4. Снимите глушитель.

Проверьте состояние и, при необходи-
мости, замените уплотнительные коль-
ца глушителя.

Установка глушителя осуществляется
в последовательности, обратной снятию.

Свечи зажигания

Проверка состояния или замена свечей
зажигания должны выполняться авто-
ризованным дилером Lynx.

Тормозная жидкость

Рекомендуемая тормозная
жидкость

Пользуйтесь тормозной жидкостью
DOT 4 из герметичной упаковки. Жид-
кость в открытой упаковке может быть
засорена или могла впитать влаг у
из воздуха.

ПРЕДОСТЕРЕЖЕНИЕ

Пользуйтесь тормозной жидко-
стью DOT 4 из герметичной упа-
ковки. Во избежание серьёзного
повреждения тормозной системы
запрещается использование тор-
мозных жидкостей, не рекомен-
дуемых типов, также запрещается
смешивать разные типы жидкости
для пополнения бачка.

ВНИМАНИЕ

Тормозная жидкость

может повредить окрашенные или
пластиковые поверхности. Соблю-
дайте осторожность. Если жидкость
пролилась, тщательно промойте
это место водой.

Проверка уровня тормозной жидкости

Установите снегоход на ровной гори-
зонтальной площадке.

Проверьте уровень тормозной жид-
кости в бачке. При необходимости до-
лейте рекомендованную тормозную
жидкость.

mmo2 008 -008 -012_d

ТИПОВОЙ ВАРИАНТ
1. Тормозной бачок

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

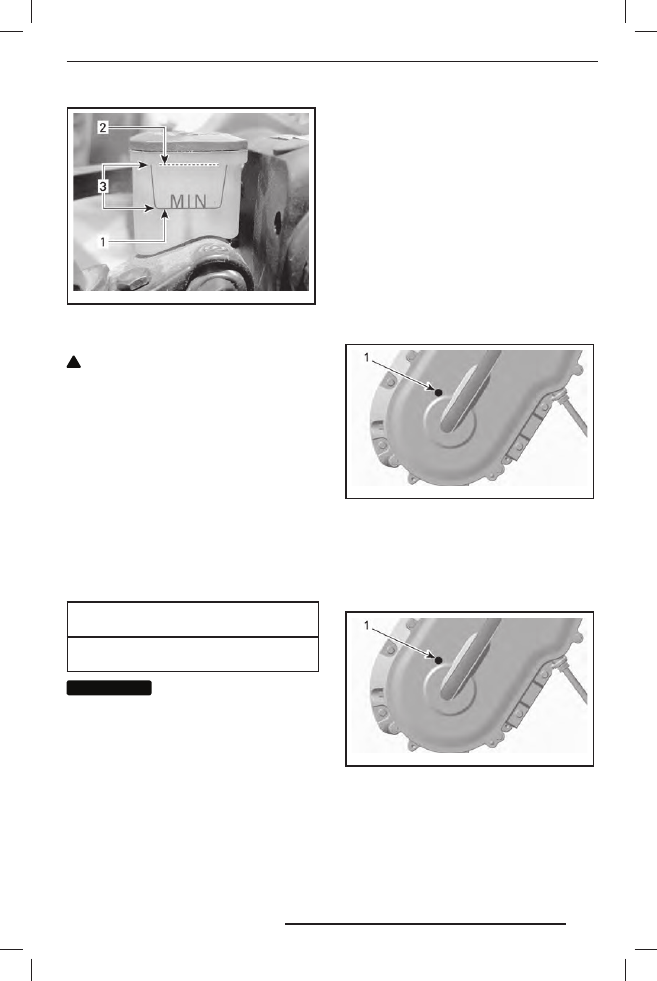

mmo2 008 -008 -018_a

1. Минимум
2. Максимум
3. Рабочий диапазон

ОСТОРОЖНО Избегайте попада-

ния тормозной жидкости на кожу
или в глаза — это может вызвать
опасные ожоги. В случае контакта
с кожей, тщательно промойте это
место. В случае попадания в гла-
за, немедленно промывайте глаза
большим количеством воды на про-
тяжении минимум 10 минут, и как
можно скорее обратитесь к врачу.

Масло в картере цепной
передачи

Рекомендуемое масло для
картера цепной передачи

РЕКОМЕНДУЕМОЕ МАСЛО

ДЛЯ КАРТЕРА ЦЕПНОЙ ПЕРЕДАЧИ

XPS SYNTHETIC CHAINCASE OIL

(P/N 413 803 300)

ВНИМАНИЕ

Цепная передача сне-

гохода сконструирована и прошла
э к с п л у а т а ц и о н н ы е   и с п ы т а н и я
с  и с п о л ь з о в а н и е м  м а с л а  X P S™
Synthetic chaincase oil. Компания
B R P  н а с то я т е л ьн о  р е ко м е н дуе т
на протяжении всего срока эксплу-
атации использовать мас ло XPS
Synthetic chaincase oil. Поврежде-
ния, вызванные использованием
масла, которое не рекомендовано
для данной цепной передачи, не бу-
дут устраняться в рамках гарантий-
ного обслуживания.

Доступ к картеру цепной передачи

Откройте правую боковую панель, см.
раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ».

Проверка уровня масла
в картере цепной передачи

Установив снегоход на ровной горизон-
тальной площадке, проверьте уровень
масла, вывернув пробку контрольного
отверстия, расположенного на крышке
картера цепной передачи.

Ур о в е н ь м а с л а д ол же н д охо д и т ь
до нижнего края контрольного отвер-
стия.

mmo2 011 -003 -017_a

ТИПОВОЙ ВАРИАНТ
1. Пробка контрольного отверстия

Долив масла в картер цепной
передачи

Снимите пробку контрольного отвер-
стия.

mmo2 011 -003 -017_a

ТИПОВОЙ ВАРИАНТ
1. Пробка контрольного отверстия

Снимите крышку заливной горловины
картера цепной передачи.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

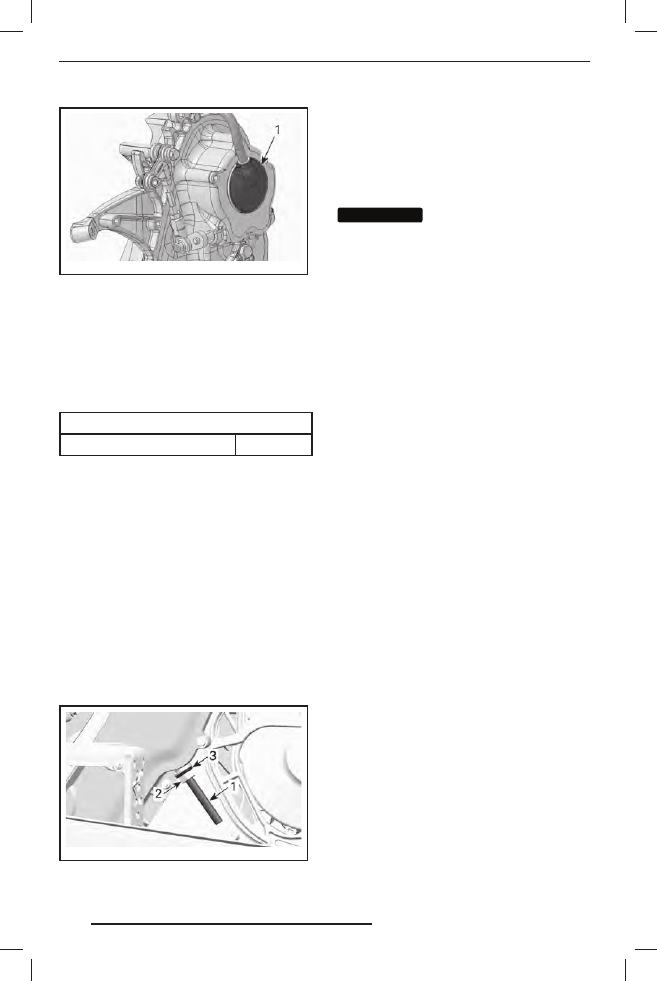

mbs20 10-0 19-001 _a

1. Пробка отверстия для залива масла

Доливайте масло в картер цепной пере-
дачи через заливное отверстие, пока
масло не начнёт вытекать через кон-
трольное отверстие.

Установите пробку контрольного от-
верстия на место и затяните её указан-
ным моментом.

МОМЕНТ ЗАТЯЖКИ

Пробка контрольного отверстия

(6 ± 1) Н•м

Установите на место пробку отверстия
для заливки масла.

Приводная цепь

Доступ к картеру цепной передачи

Откройте правую боковую панель, см.
раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ».

Регулировка натяжения цепи

1. Снимите глушитель, см. «СИСТЕМА

ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ»
в текущем разделе.

2. Отверните контргайку натяжителя

на несколько оборотов.

mmr200 9-085-0 02_ a

1. Регулировочный винт натяжения цепи
2. Контргайка
3. Уплотнительная шайба

3. Отверните регулировочный винт на-

тяжителя на несколько оборотов.

4. Отведите уплотнительную шайбу

назад.

5. При необходимости очистите резь-

бовую часть регулировочного винта.

ВНИМАНИЕ

Чтобы обеспечить воз-

можность точной регулировки, резь-
бовая часть регулировочного винта
натяжителя должна быть чистой.

6. Затяните регулировочный винт на-

тяжителя от руки.

ПРИМЕЧАНИЕ: Заворачивайте регули-
ровочный винт, пока рука не встретит
ощутимое сопротивление.

7. Удерживая регулировочный винт на-

тяжителя, затяните контргайку мо-
ментом (36 ± 3) Н•м.

8. Установите глушитель.

Ремень вариатора

Проверка ремня вариатора

Осмотрите ремень вариатора. Ремень
не должен иметь трещин, потёртостей,
признаков ненормального износа (не-
равномерный или односторонний износ,
отсутствие внутренних зубцов, разрывы
нитей армирующего корда и т. д.). Воз-
можные причины ненормального износа:
неправильная установка шкивов вариа-
тора, трогание снегохода при излишне
высоких оборотах двигателя, когда гу-
сеничная лента приморожена, начало
движения до прогрева двигателя, на-
личие задиров или загрязнение рабочих
поверхностей шкивов, попадание масла
на ремень или остаточные деформации
запасного ремня. Обратитесь к автори-
зованному дилеру Lynx.

Замена ремня вариатора

Снятие ремня вариатора

1. Снимите колпачок шнура безопас-

ности (ключ DESS) с контактного
устройства.

2. Снимите защитный кож у х ремня

вариатора, см. раздел «ОРГАНЫ
УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУ-
ДОВАНИЕ».

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
