ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

В настоящем разделе приведены ука-
зания для выполнения основных про-
цедур технического обслуживания.
Вы можете сами выполнять эти проце-
дуры при наличии у Вас необходимых
инструментов и квалификации меха-
ника. В противном случае Вам следует
обратиться к авторизованному дилеру
Lynx.

Другие важные операции регламента
являются более сложными и при их вы-
полнении требуется использование
специальных инструментов и приспосо-
блений, поэтому их следует выполнять
специалистам дилера Lynx.

ПРЕДОСТЕРЕЖЕНИЕ

Остановите двигатель, снимите
ключ DESS и выполняйте техни-
ческое обслуживание, следуя опи-
санным ниже процедурам. Если
не выполнять указания по выпол-
нению процедур, то есть вероят-
ность получения травм от горячих
или подвижных частей, от систе-
мы электрооборудования, хими-
катов и других опасностей.

ПРЕДОСТЕРЕЖЕНИЕ

Если в ходе демонтажа/монтажа
потребовалось снимать крепёж-
ные элементы (например, само-
контрящиеся части и др.), всегда
меняйте их на новые.

Моторное масло

Рекомендуемое моторное масло

ДВИГАТЕЛЬ

РЕКОМЕНДУЕМОЕ

МОТОРНОЕ МАСЛО

600 ACE

XPS 4-STROKE SYNTHETIC

OIL (ALL CLIMATE)

(P/N 619 590 114)

ВНИМАНИЕ

Двигатель снегохода

сконструирован и прошёл эксплуа-
тационные испытания с использо-
ванием масла BRP XPS

. Компания

B R P н а с то я т е л ьн о р е ко м е н дуе т
на протяжении всего срока эксплу-
атации использовать масло XPS.

Повреждения, вызванные исполь-
зованием масла, которое не реко-
мендовано для данного двигателя,
не будут устраняться в рамках га-
рантийного обслуживания.

Если рекомендованное масло не до-
ступно, используйте рекомендованное
BRP синтетическое масло SAE 0W40,
которое классифицируется как SM со-
гласно требованиям API.

Проверка уровня моторного масла

ВНИМАНИЕ

Проверяйте и, при не-

обходимости, доводите до нормы
уровень моторного масла каждые
10 моточасов пробега. Не перели-
вайте. Эксплуатация снегохода с не-
достаточным или избыточным ко-
личеством масла в системе смазки
может привести к серьёзным по-
ломкам двигателя. Насухо вытирай-
те все потеки.

Во время проверки уровня масла дви-
гатель должен иметь нормальную ра-
бочую температуру.

ПРИМЕЧАНИЕ: Двигатель достигает
нормальной рабочей температуры, ког-
да задний теплообменник становится
тёплым — это является признаком того,
что термостат открыт.

Установите снегоход на ровную гори-
зонтальную поверхность и выполните
проверку уровня масла в следующей
последовательности:

1. Дайте двигателю поработать на обо-

ротах холостого ход а в течение
30 секунд.

2. Остановите двигатель.

3. Откройте левую боковую панель, см.

раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ».

4. Снимите защитный кож у х ремня

вариатора, см. раздел «ОРГАНЫ
УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУ-
ДОВАНИЕ».

5. Извлеките масляный щуп и протрите

его.

6. Полностью вставьте масляный щуп

в маслоналивную трубку.

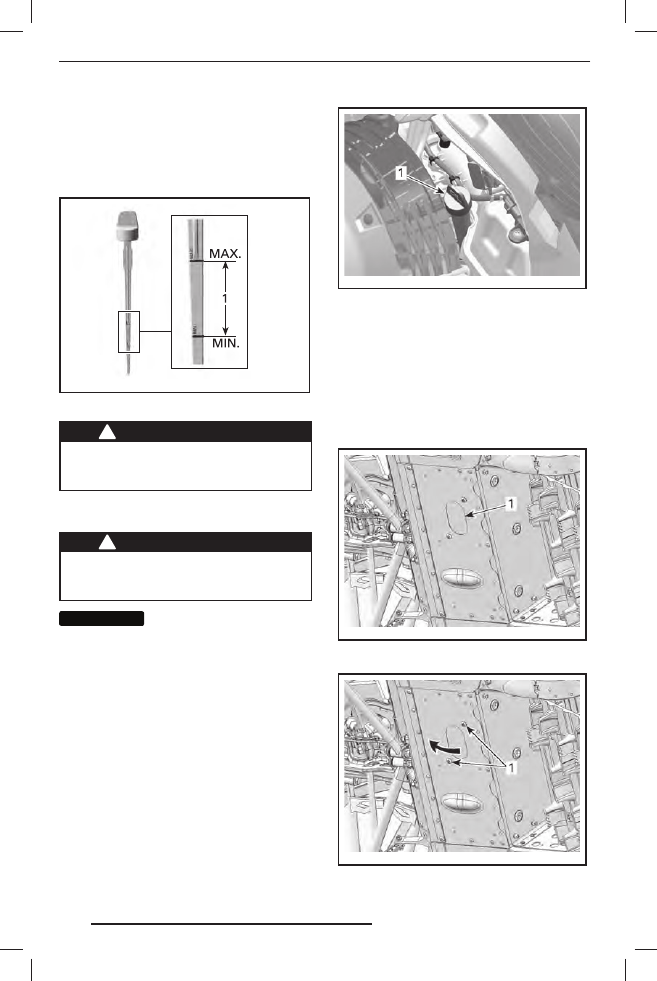

7. Вновь извлеките масляный щуп

и проверьте уровень масла. Уровень
масла должен располагаться между
метками «MIN» и «MA X», см. рис.
Долейте моторное масло при необ-
ходимости.

mmo2 009 -005 -027_a

1. Уровень масла между метками «MIN» и «MAX»

ПРЕДОСТЕРЕЖЕНИЕ

Вытирайте насухо все потеки мас-
ла. Масло является продуктом,
опасным в пожарном отношении.

Замена моторного масла

ПРЕДОСТЕРЕЖЕНИЕ

М о т о р н о е м а с л о м о ж е т б ы т ь
очень горячим. Дождитесь, пока
моторное масло остынет.

ВНИМАНИЕ

Моторное масло и мас-

ляный фильтр заменяются одновре-
менно.

1. Установите снегоход на ровной гори-

зонтальной площадке.

2. Снимите левую боковую панель.

3. Извлеките щуп.

mmr201 1-070-0 03_ a

ЛЕВАЯ СТОРОНА СНЕГОХОДА
1. Щуп масляного бака

4. Доступ к пробке сливного отверстия

осуществляется из-под снегохода.

4.1 Выверните один винт крепления

крышки технологического отвер-
стия и отпустите другой.

4.2 Поверните крышк у и открой -

те технологическое отверстие
в нижнем поддоне.

mmr201 1-070-0 60_ a

1. Крышка отверстия, обеспечивающего доступ

к пробкам сливных отверстий

mmr201 1-070-0 60_ b

ПОВЕРНИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО
ОТВЕРСТИЯ
1. Винты крепления

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

5. Очистите поверхности, прилегающие

к пробкам сливных отверстий.

6. Установите подходящую ёмкость под

технологическое отверстие нижнего
поддона.

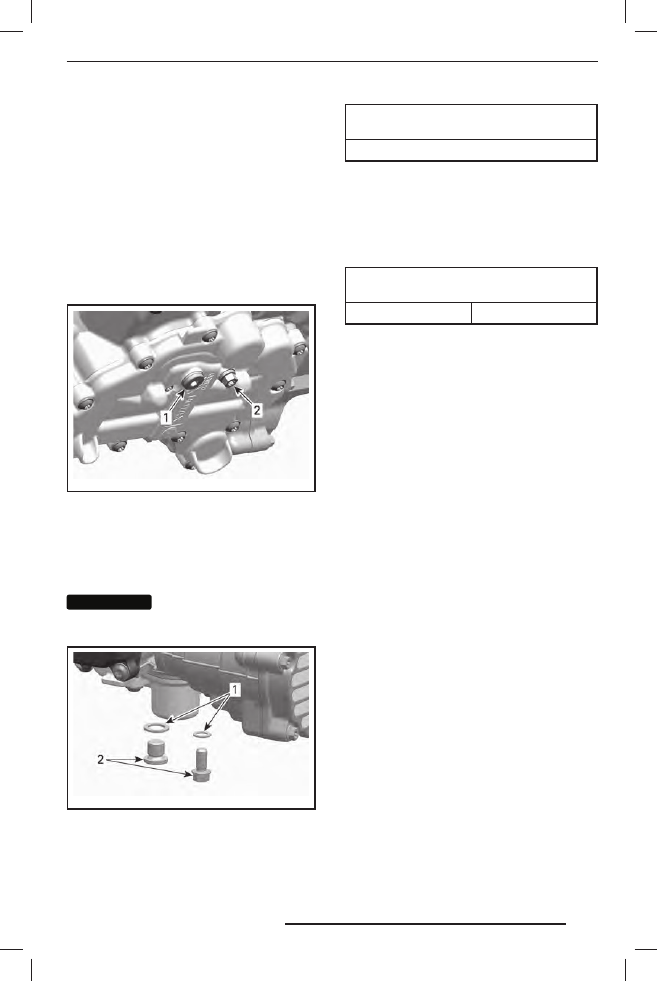

7. Выверните пробки сливных отвер-

стий в следующей последователь-
ности.

7.1 Пробку основного сливного от-

верстия.

7.2 Пробку дополнительного сливно-

го отверстия.

mmr201 1-070-0 53_ a

ПОД ДВИГАТЕЛЕМ
1. Пробка основного сливного отверстия
2. Пробка дополнительного сливного отверстия

8. Полностью слейте моторное масло.

9. Установите НОВЫЕ уплотнительные

шайбы на пробки сливных отверстий.

ВНИМАНИЕ

Повторное использова-

ние уплотнительных шайб не допуска-
ется. Всегда устанавливайте новые.

mmr201 1-070-0 04_ a

1. Уплотнительная шайба
2. Пробка отверстия для слива масла

10. Установите пробки сливных отвер-

стий и затяните их указанным мо-
ментом.

МОМЕНТ ЗАТЯЖКИ

ПРОБОК СЛИВНЫХ ОТВЕРСТИЙ

(20 ± 2) Н•м

11. Замените МАСЛЯНЫЙ ФИЛЬТР, см.

описание операции в текущем раз-
деле.

12. Залейте рекомендованное масло

и доведите уровень в масляном
баке до нормы.

ПРИБЛИЗИТЕЛЬНЫЙ ОБЪЕМ

МОТОРНОГО МАСЛА (ВКЛ. ФИЛЬТР).

600 ACE

2,1 л

13. Установите щуп в масляный бак

и затяните его.

14. Запустите двигатель и дайте ему

поработать на оборотах холостого
хода в течение нескольких минут.

15. Убедитесь в отсутствии утечек.

16. Остановите двигатель и проверьте

уровень масла, как описано в теку-
щем разделе. Долейте при необхо-
димости.

17. Утилизируйте отработавшее масло

и фильтр в соответствии с требова-
ниями действующего природоохран-
ного законодательства.

Масляный фильтр

Замена масляного фильтра
двигателя

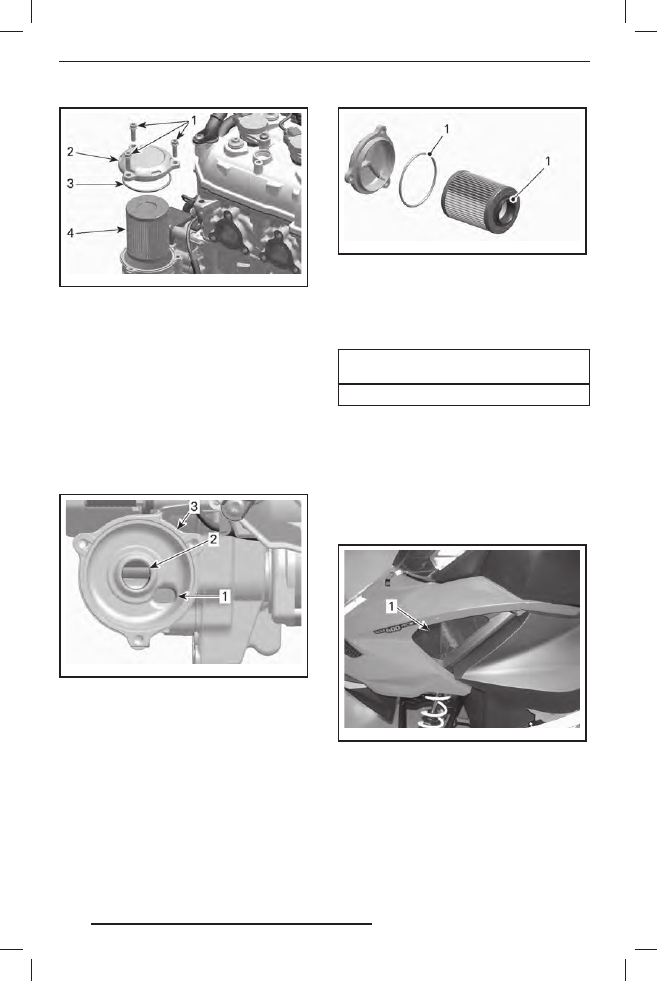

Снятие масляного фильтра

1. Снимите правую боковую панель.

2. Очистите поверхности, прилегающие

к крышке масляного фильтра.

3. Затем:

– Выверните винты крепления крыш-

ки масляного фильтра.

– Снимите уплотнительное кольцо

крышки масляного фильтра.

– Извлеките масляный фильтр.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

mmr201 1-070-0 07_a

1. Винты крепления крышки масляного фильтра
2. Крышка масляного фильтра
3. Уплотнительное кольцо
4. Масляный фильтр

4. Утилизируйте фильтр в соответствии

с требованиями действующего при-
родоохранного законодательства.

Установка масляного фильтра

1. Проверьте впускное и выпускное от-

верстия, расположенные в корпусе
масляного фильтра (интегрирован-
ного в крышку магнето), на наличие
загрязнений.

mmr201 1-070-0 08_ a

1.  Впускное отверстие — от масляного насоса
2.  Выпускное отверстие — в систему смазки
3.  Корпус масляного фильтра

2. Установите уплотнительное кольцо

на крышку масляного фильтра.

3. Нанесите масло на уплотнительные

кольца фильтра и крышки.

mmr201 1-070-0 09_ a

1. Нанести моторное масло

4. Установите крышку масляного фильтра.

5. Затяните винты крепления крышки

масляного фильтра указанным мо-
ментом.

МОМЕНТ ЗАТЯЖКИ ВИНТОВ КРЫШКИ

МАСЛЯНОГО ФИЛЬТРА

(10 ± 1) Н•м

Воздушный фильтр

Проверка состояния воздушного
фильтра

Убедитесь, что фильтр предваритель-
ной очистки воздуха правильно уста-
новлен, не загрязнён и находится в ис-
правном состоянии.

fmo2012-008-095_a

1. Воздушный фильтр

Если предфильтр требует очистки или
замены, обратитесь к дилеру Lynx.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
