51

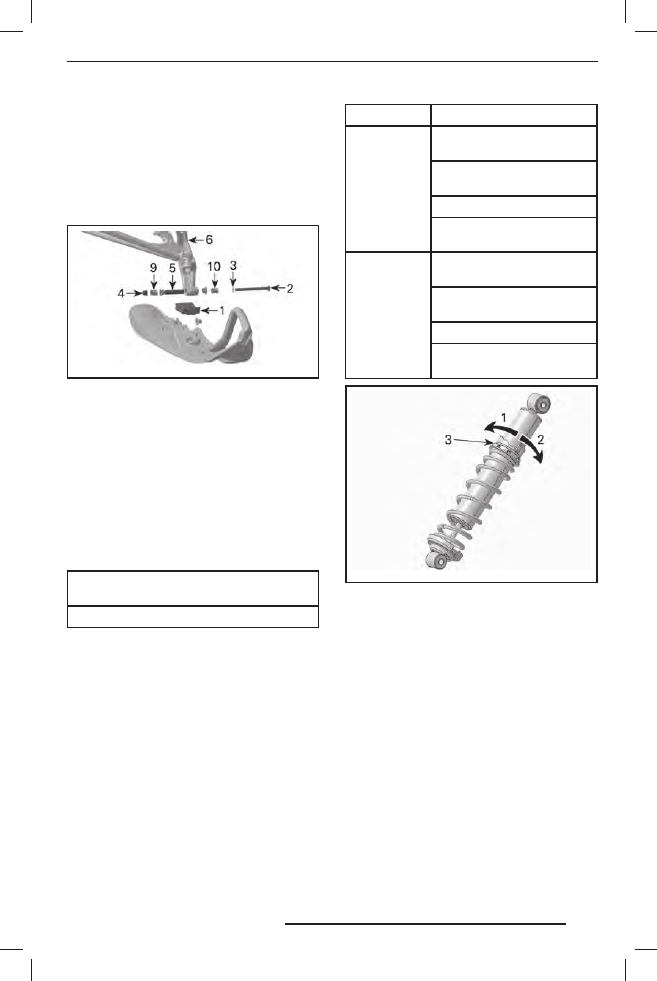

Чтобы изменить ширину колеи лыж, вы-
полните следующее:

1.  Поднимите переднюю часть снего-

хода.

2.  Выверните болт крепления лыжи.

3.  Установите регулировочную втулку

в необходимое положение, см. рисунок.

mbl200 7-010-0 01_b

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ — ЛЕВАЯ
СТОРОНА
1. Упор лыжи
2. Болт крепления лыжи
3. Шайба
4. Гайка
5. Втулка опоры лыжи (в отверстии опоры лыжи)
6. Опора лыжи
9.  Регулировочная втулка с внутренней сторо-

ны — узкая колея

10.  Регулировочная втулка с наружной сторо-

ны — широкая колея

4.  Установите остальные компоненты

и затяните гайку указанным моментом.

МОМЕНТ ЗАТЯЖКИ

БОЛТА КРЕПЛЕНИЯ ЛЫЖИ

(48 ± 6) Н•м

ПРИМЕЧАНИЕ: Убедитесь, что ширина
снегохода не превосходит максималь-
но допустимую ширину, установленную
для движения по трассе. Ознакомьтесь
с требованиями местного законода-
тельства.

Передние пружины

Преднатяг передних пружин оказывает
влияние на жёсткость передней подвески.

Преднатяг передних пружин также ока-
зывает влияние на управляемость.

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение
предвари-
тельного
натяжения

Более жёсткая передняя
подвеска

Выше передняя часть
снегохода

Более точное управление

Улучшение демпфирова-
ния неровностей

Уменьшение
предвари-
тельного
натяжения

Более мягкая передняя
подвеска

Ниже передняя часть
снегохода

Усилия на руле уменьшаются

Ухудшение демпфирования
неровностей

mmo2 010 -003 -027_a

РЕГУЛЯТОР КУЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР HPG
1. Уменьшить предварительный натяг
2. Увеличить предварительный натяг
3.  Кулачок регулировки предварительного на-

тяжения пружины

52

Советы по настройке подвески снегохода в зависимости
от условий эксплуатации

ПРОБЛЕМА

МЕТОДЫ УСТРАНЕНИЯ

«Рысканье» передней подвески

Проверить регулировку лыж
–  Уменьшите предварительное натяжение пру-

жин передней подвески.

–  Увеличьте предварительное натяжение цен-

тральной пружины.

–  Уменьшите предварительное натяжение зад-

ней пружины.

При движении с постоянной скоростью
рулевое управление затруднено

–  Уменьшите предварительное натяжение пру-

жин передней подвески.

–  Увеличьте предварительное натяжение цен-

тральной пружины.

Рулевое управление затруднено при
ускорении

–  Уменьшите предварительное натяжение зад-

ней пружины.

– Увеличьте длину ленточного ограничителя.

При ускорении или прохождении поворота
лыжи снегохода поднимаются слишком
высоко

–  Уменьшить длину ленточного ограничителя.
–  Увеличьте предварительное натяжение зад-

ней пружины.

Задняя подвеска кажется слишком жёст-
кой

–  Уменьшите предварительное натяжение зад-

ней пружины.

Задняя часть снегохода кажется слишком
мягкой

–  Увеличьте предварительное натяжение зад-

ней пружины.

Частые «пробои» задней подвески

–  Увеличьте предварительное натяжение зад-

ней пружины.

–  Увеличьте предварительное натяжение цен-

тральной пружины.

– Увеличьте длину ленточного ограничителя.

Создается впечатление, что снегоход по-
ворачивается вокруг своего центра

–  Уменьшите предварительное натяжение цен-

тральной пружины.

–  Увеличьте предварительное натяжение зад-

ней пружины.

–  Увеличьте предварительное натяжение пру-

жин передней подвески.

– Уменьшить длину ленточного ограничителя.

Сильная пробуксовка гусеницы в начале
движения

– Увеличьте длину ленточного ограничителя.

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

53

ТРАНСПОРТИРОВКА СНЕГОХОДА

Убедитесь, что крышка топливного бака
правильно установлена.

Прицеп с наклоняемой платформой,
на котором Вы собираетесь перевозить
свою машину, необходимо оборудовать
подъёмным механизмом. Как бы просто
это не казалось, не загоняйте снегоход
на платформу своим ходом. Это часто
заканчивается авариями и несчастными
случаями. С помощью строп надёжно
закрепите снегоход, спереди и сзади,
на платформе транспортного средства.
Не пренебрегайте креплением даже
при перевозке на близкое расстояние.
Проверьте надёжность крепления всех
приборов и оборудования. Накрой-
те снегоход чехлом, чтобы дорожная
грязь не повредила его механизмы.

Оборудование прицепа должно от-
вечать требованиям, предъявляемым
к перевозочным средствам в Вашем
регионе. Убедитесь в на дёжности
буксирной сцепки и цепей, проверьте
функционирование тормозов, сигналов
поворота и габаритных огней.

56

КОНТРОЛЬНЫЙ ОСМОТР СНЕГОХОДА ПОСЛЕ ОБКАТКИ

Снегоход нуждается в проведении контрольного осмотра после наработки пер-
вых 10 моточасов (или после первых 500 километров пробега — в зависимости
от того, что наступит раньше). Проведите осмотр у авторизованного дилера Lynx.
Проведение контрольного осмотра очень важно — не следует пренебрегать им.

ПРИМЕЧАНИЕ: Контрольный осмотр снегохода после обкатки проводится за счёт
владельца.

КОНТРОЛЬНЫЙ ОСМОТР СНЕГОХОДА ПОСЛЕ ОБКАТКИ (ЧЕТЫРЕХТАКТНЫЕ ДВИГАТЕЛИ)

Проверить состояние уплотнений и прокладок двигателя

Проверить состояние системы выпуска отработавших газов и убедиться в отсутствии утечек

Проверить уровень охлаждающей жидкости

Заменить моторное масло и фильтр

Проверить состояние топливопроводов и соединений

Проверить трос привода дроссельной заслонки

Проверить состояние ремня вариатора

Осмотреть ведущий шкив вариатора

Затянуть болт крепления ведущего шкива указанным моментом

Осмотреть ведомый шкив вариатора

Проверить преднатяг ведомого шкива вариатора

Отрегулировать натяжение и отцентровать гусеницу

Заменить масло в картере цепной передачи/коробке передач

Отрегулировать натяжение приводной цепи (кроме моделей, оборудованных коробкой передач)

Проверить уровень тормозной жидкости

Проверить состояние тормозного шланга, накладок тормозных колодок и тормозного диска

Проверить состояние рулевого механизма

Проверить состояние лыж и коньков

Затянуть болты крепления элементов пирамидальной структуры рамы рекомендованным мо-
ментом

Проверить состояние передней подвески

Проверьте состояние задней подвески (включая ленточные ограничители и накладки полозьев)
