Дополнительные ключи системы

DESS

Дилер Lynx может запрограммировать в блок
ЕСМ 8 ключей.
Мы рекомендуем приобрести дополнитель-
ные ключи у дилера Lynx. Если Вы владеете
несколькими снегоходами Lynx, оснащённы-
ми системой DESS, дилер может запрограм-

мировать ключи таким образом, что каждый
из снегоходов сможет работать с ключом
другого снегохода.

Коды сигнальной лампы системы

DESS

ПРИМЕЧАНИЕ: Если, несмотря на принятые
меры, предупредительные сигналы не пре-
кращаются, обратитесь к дилеру Lynx.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДУПРЕЖДАЮЩИЕ

СИГНАЛЫ

ОПИСАНИЕ

ЗВУКОВОЙ

СИГНАЛ

СООБЩЕНИЕ

НА ДИСПЛЕЕ

2 коротких

WELCOME...

Приветственное сообщение, правильный ключ

Периодические корот-

кие звуковые сигналы

с длинной паузой

CHECK KEY

Невозможно опознать

ключ (ненадёжный

контакт)

Движение на снегоходе невозмож-

но. Убедитесь, что ключ не загрязнён
и правильно установлен. Вновь уста-

новите ключ и повторите попытку за-

пуска двигателя

Периодические корот-

кие звуковые сигналы

с короткой паузой

BAD KEY

Неправильный или

незапрограммирован-

ный ключ

Движение на снегоходе невозмож-

но. Используйте правильный (запро-

граммированный) ключ

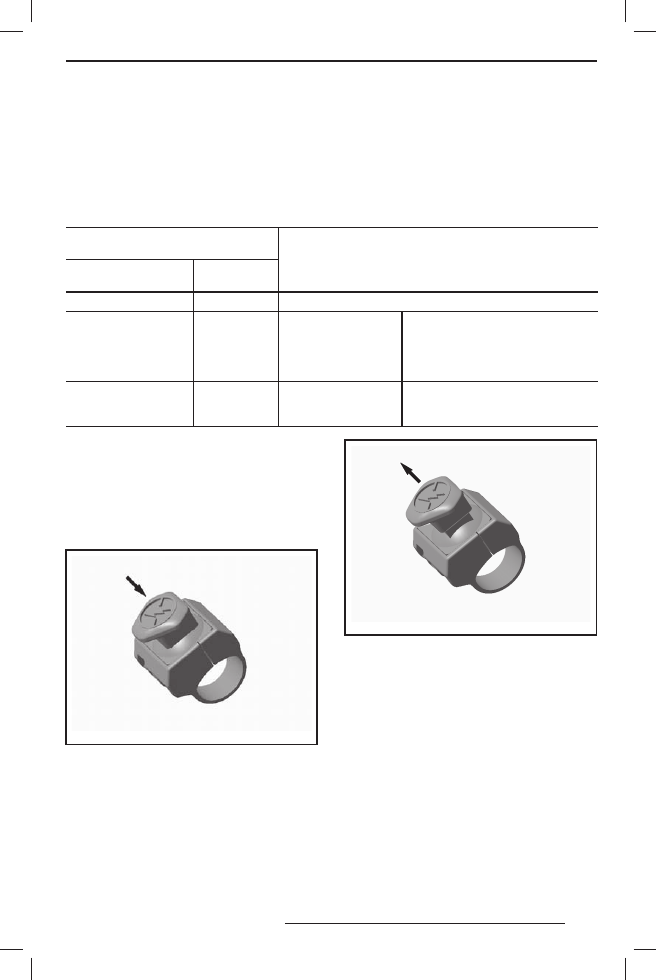

13) Выключатель двигателя

Выключатель имеет нажимно-отжимную кон-
струкцию. Для аварийной остановки двигате-
ля, нажмите на кнопку выключателя (положе-
ние OFF) и одновременно нажмите рычаг тор-
моза. Для пуска двигателя, кнопку следует пе-
ревести в верхнее положение (ON).

mmo2 007 -009 -038_a

ПОЛОЖЕНИЕ OFF (выкл.)

mmo2 007 -009 -038_b

ПОЛОЖЕНИЕ ON (вкл.)

Все водители должны тщательно ознако-
миться с работой этого устройства путём
многократного использования при первой
поездке и в дальнейшем для любой останов-
ки двигателя. Процедура остановки двигате-
ля должна быть освоена водителем на уров-
не рефлекса, чтобы быть готовым восполь-
зоваться ей в экстренной ситуации.

ПРЕДОСТЕРЕЖЕНИЕ

Если поводом д ля аварийной

остановки двигателя послужила

какая-то неисправность, то пе-

ред запуском двигателя необхо-

димо найти и устранить её при-

чину. Обратитесь за помощью

к дилеру Lynx.

14) Рукоятка ручного стартера

Рукоятка ручного стартера находится с пра-
вой стороны снегохода. Для приведения пу-
скового механизма в действие медленно по-
тяните рукоятку до появления ощутимого со-
противления, затем резко дёрните. Медлен-
но верните рукоятку в исходное положение.

15) Крышка топливного бака

Для заправки снегохода топливом отверни-
те крышку. После заправки заверните крыш-
ку и туго затяните её.

ПРЕДОСТЕРЕЖЕНИЕ

Во в р ем я з а пра в к и топливом

двигатель должен быть выклю-

чен. Бензин является горючим

и взрывоопасным продук том.

Производите заправку на откры-

том воздухе или в хорошо про-

ветриваемом помещении. Не ку-

рите вблизи топливного бака,

не подносите к нему открытое

плам я или искрящ ие пр е д м е -

ты. Отворачивайте крышку то-

пливного бака медленно. Если

при этом слышен свист, свиде-

тельствующий о наличии избы-

точного давления или разряже-

ния в баке, покажите снегоход

дилеру — возможно, потребу-

ется ремонт. Эксплуатация сне-

гохода на это время запреще-

на. Не переполняйте топливный

бак; не заправляйте бак доверху,

если собираетесь оставить сне-

гоход в теплом помещении. При

нагреве топливо может начать

вытекать из-под крышки залив-

ной горловины. Вытирайте все

подтеки топлива с корпуса сне-

гохода. Рег улярно проверяйте

состояние топливной системы.

ПРИМЕЧАНИЕ: Пока крышка топливного
бака не закрыта и не затянута как следу-
ет, не садитесь на сиденье и не опирайтесь

на него. Не открывайте крышку топливного
бака, когда двигатель запущен.

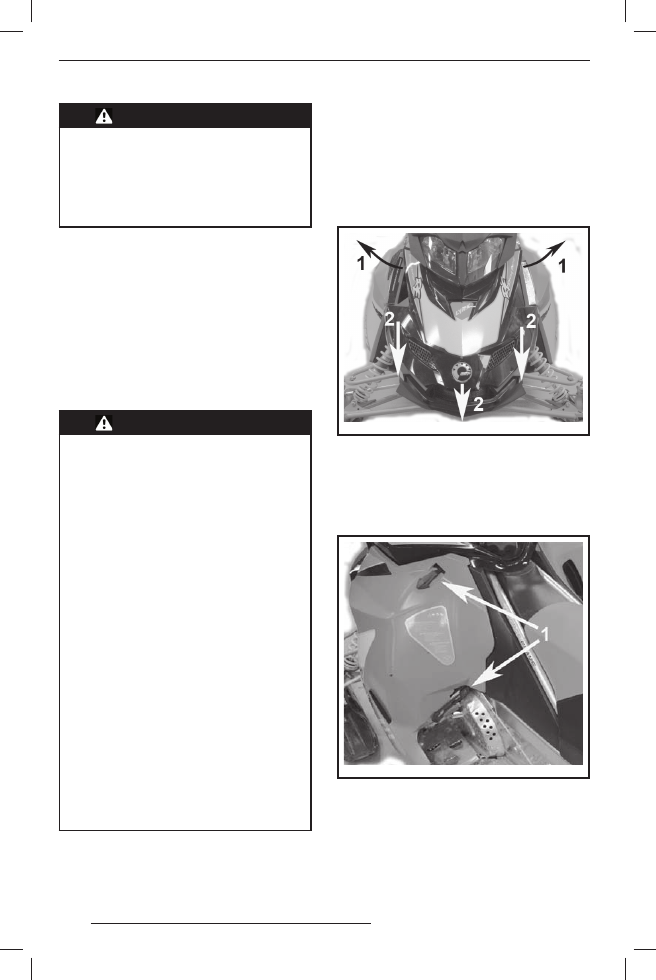

16) Капот и боковые панели

Капот

Чтобы открыть капот, высвободите фиксато-
ры и сдвиньте капот в направлении перед-
ней части снегохода.

Hoo d

Шаг 1: Высвободить фиксаторы
Шаг 2: Сдвинуть капот в направлении перед-

ней части снегохода

Боковые панели

Чтобы открыть боковую панель, оттяните
и отстегните фиксаторы.

Side panels

ТИПОВОЙ ВАРИАНТ
1. Фиксаторы

17) Предохранители

Электрическая система защищена предо-
хранителями, см. «ТЕХНИЧЕСКОЕ ОБСЛУ-
ЖИВАНИЕ».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Предохранители расположены в моторном
отсеке.

ОСТОРОЖНО Не используйте

предохранитель, рассчитанный

на больший ток — это может при-

вести к серьёзному повреждению

электрических компонентов и/или

возгоранию снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Установите и устраните причи-

ну перегорания предохраните-

ля, преж де чем снова пускать

двигатель. При необходимости

обратитесь за помощью к диле-

ру Lynx.

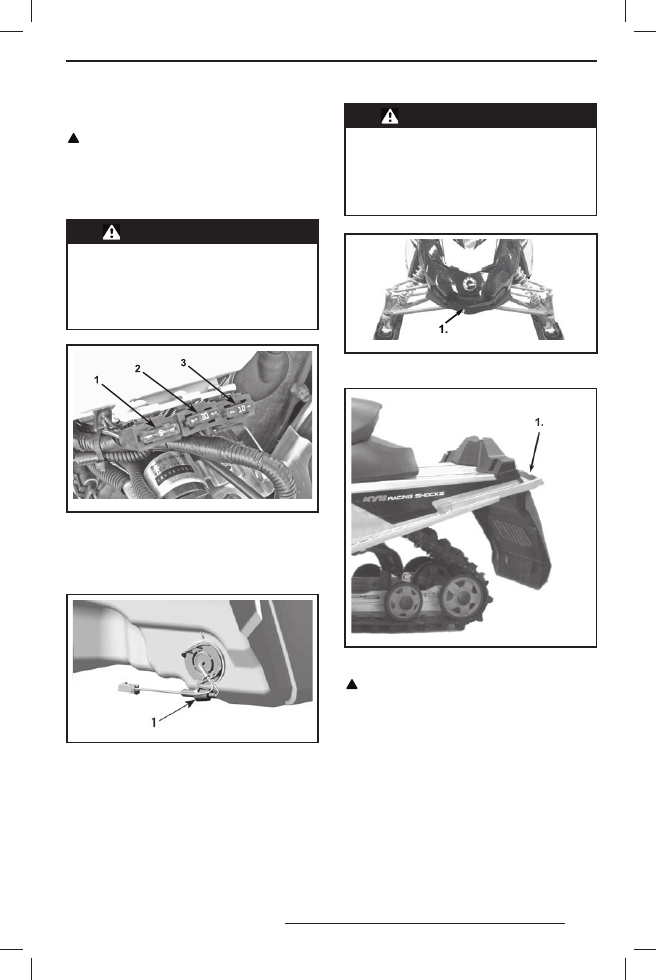

Fuses

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Главный предохранитель 5 А
2. Предохранитель 30 А — система зарядки
3. Предохранитель 10 А — вентилятор

Электронный датчик уровня топлива

mmo2 007 -009 -016_b

ПОЗАДИ ГЛУШИТЕЛЯ ВПУСКА
1. Расположение предохранителя

18) Рукоятка/бампер

Используйте рукоятки для подъёма перед-
ней или задней части снегохода вручную.

ПРЕДОСТЕРЕЖЕНИЕ

Во избежание травм не пытай-

тесь поднять тяжёлый снегоход

в одиночку. Пользуйтесь подъ-

ёмными устройствами и приспо-

соблениями или позовите кого-

нибудь на помощь.

mmo2 008 -003 -016_a

ПЕРЕДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

Re ar

ЗАДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

ОСТОРОЖНО Запрещается ис-

пользовать лыжи для буксировки

или подъёма снегохода.

19) Возимый комплект ин-

струментов

Снегоход укомплектован инструментами, не-
обходимыми для проведения основных опе-
раций технического обслуживания.
Сумка с инструментами закреплена на за-
щитном щитке шкива вариатора.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Tool kit

1. Комплект инструментов

20) Место для хранения све-

чей зажигания

В комплекте инструментов предусмотрено
место для хранения запасных свечей зажи-
гания. В нем они сохраняются сухими и за-
щищены от ударов, которые могут нарушить
регулировку зазора между электродами или
повредить свечи.
ПРИМЕЧАНИЕ: Запасные свечи зажигания
не входят в комплект поставки снегохода.
ПРИМЕЧАНИЕ: Перед установкой свечи за-
жигания проверьте искровой зазор (см. раз-
дел «ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ»).

ОСТОРОЖНО Не пытайтесь ре-

г улировать зазор свечи зажига-

ния.

21) Щитки и кожухи

ПРЕДОСТЕРЕЖЕНИЕ

Пуск и работа двигателя с ненадёж-

но установленным/закреплённым

кожухом ремня вариатора, с откры-

тым или снятым кожухом тормоз-

ного диска, снятым или открытым

капотом, снятыми или открытыми

боковыми панелями категорически

запрещается.

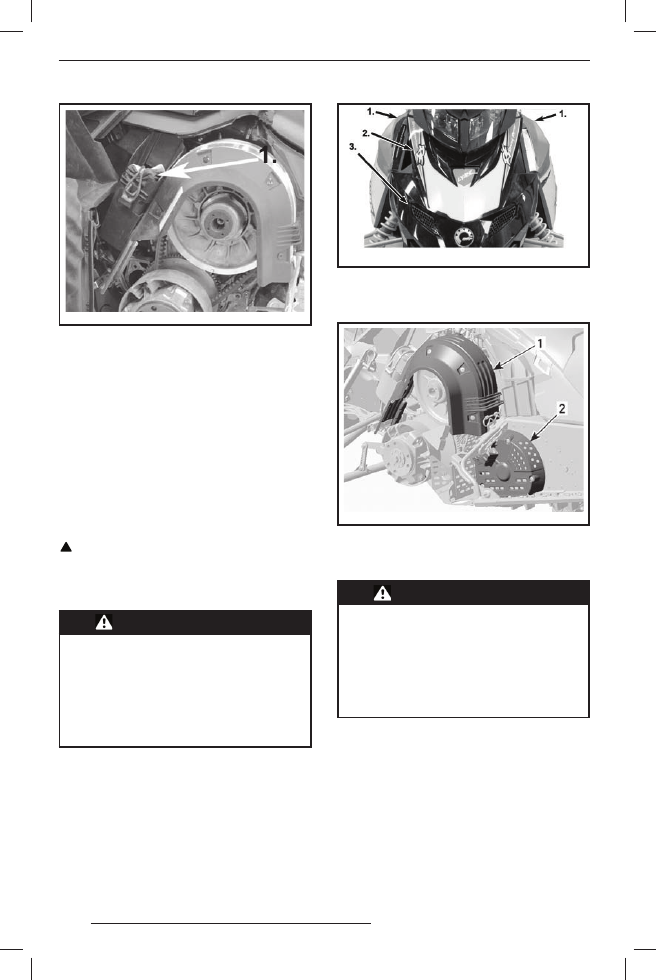

Некоторые узлы снегохода ограждены щит-
ками и кожухами. Эти защитные устройства
нужны для того, чтобы предотвратить захват
одежды водителя или пассажира движущи-
мися деталями механизмов и оберечь води-
теля или пассажира от случайного прикосно-
вения к сильно нагретым деталям двигате-
ля. Все щитки и кожухи должны всегда сто-
ять на своём месте. Не регулируйте движу-
щиеся детали снегохода при работающем
двигателе.

mmo2 008 -003 -015_b

ТИПОВОЙ ВАРИАНТ
1. Боковые панели
2. Верхний передний капот
3. Нижний передний капот

mmo2 008 -003 -062_a

1. Кожух ремня вариатора
2. Кожух тормозного диска

22) Гусеница

ПРЕДОСТЕРЕЖЕНИЕ

Н Е УС ТА Н А В Л И В А Й Т Е ш и п ы

н а н е р е к о м е н д о в а н н ы й д л я

ошиповки тип гусениц. Установ-

ка шипов на нерекомендован-

ный тип гусеницы увеличивает

опасность её разрыва, что может

привести к серьёзным травмам

или гибели.

Перед установкой шипов проконсультируй-
тесь у официального дилера Lynx.
Компания BRP не рекомендует двигаться
длительное время с высокой скоростью
на снегоходах, оснащённых гусеницами
с увеличенными грунтозацепами, по трас-
се, уплотнённому снегу или льду.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
