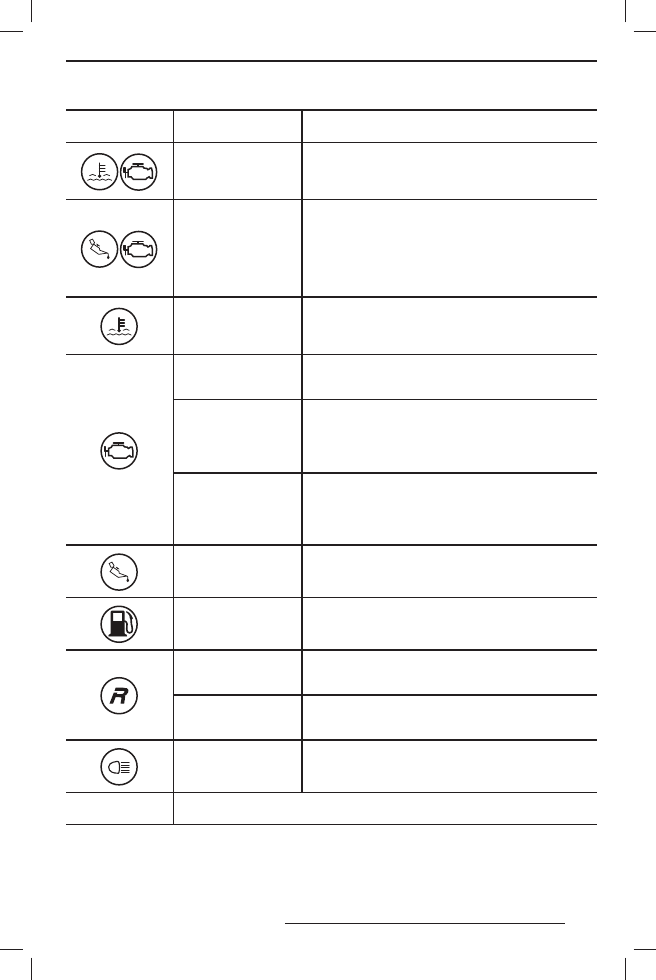

ГОРИТ СИГНАЛЬ-

НАЯ ЛАМПА

ЗВУКОВЫЕ СИГНАЛЫ

ОПИСАНИЕ

Короткие сигналы, по-

вторяющиеся с высо-

кой частотой

Перегрев двигателя, глушителя или ECM, частота враще-
ния ограничена до 5500 об/мин. Незамедлительно оста-
новите двигатель для охлаждения его компонентов. Про-
верьте систему охлаждения.

Короткие сигналы, по-

вторяющиеся с высо-

кой частотой

–

Критически низкий уровень инжекционного масла. Не-
замедлительно остановите снегоход в безопасном ме-
сте, долейте инжекционное масло в бачок прежде, чем
запустить двигатель.

–

Повышенный уровень инжекционного масла указывает
на неполадку в системе впрыска масла. В этом случае
следует обратиться к дилеру Lynx как можно раньше.

4 коротких сигнала

Перегрев двигателя, глушителя или ECM, снизьте ско-
рость снегохода и двигайтесь по рыхлому снегу или оста-
новите двигатель для охлаждения его компонентов. Про-
верьте систему охлаждения.

4 коротких сигнала

Неполадки в системе управления двигателем, способные
ухудшить работу двигателя. В этом случае следует обра-
титься к дилеру Lynx как можно раньше.

4 коротких сигнала

каждые 2 минуты

–

Активирован защитный режим работы двигателя.

–

Убедитесь, что используется рекомендованное топливо.

–

Проверьте качество топлива, замените при необходи-
мости.

–

Если проблема не устранена, обратитесь к дилеру Lynx.

Непрерывные сигналы

–

Включена процедура остановки двигателя из-за пе-
регрева вследствие чрезмерно длительной работы
на холостом ходу.

–

Проблема с топливным насосом. В этом случае следу-
ет обратиться к дилеру Lynx.

4 коротких сигнала

каждые 2 минуты

Низкий уровень инжекционного масла. Долейте инжекци-
онное масло как можно раньше.

—

Низкий уровень топлива. На индикаторе уровня топлива
отображается один сегмент. Как можно скорей заправьте
снегоход топливом.

Длительные сигналы,

повторяющиеся с низ-

кой частотой

Включён электронный реверс.

3 коротких сигнала

После включения реверса направление вращения колен-
вала двигателя не изменилось. Сделайте ещё одну по-
пытку.

—

Включён дальний свет фар.

DESS

Описание приведено в параграфе «КОДЫ СИГНАЛЬНОЙ ЛАМПЫ DESS» главы
«ВЫКЛЮЧАТЕЛЬ СО ШНУРОМ БЕЗОПАСНОСТИ»

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

5) Кнопка настройки дис-

плея SET (S)

Кнопка предназначена для настройки пара-
метров, отображаемых на многофункцио-
нальном дисплее, и обнуления показаний.
ПРИМЕЧАНИЕ: Можно также пользоваться
кнопкой SET (S) на многофункциональном
переключателе, которая имеет аналогичное
назначение.

6) Рычаг дроссельной за-

слонки

Рычаг приводится в действие большим паль-
цем. Нажатие на рычаг дроссельной заслон-
ки приводит к увеличению оборотов двига-
теля и включению вариатора трансмиссии.
При полном отпускании рычага дроссельной
заслонки двигатель автоматически перехо-
дит в режим холостого хода.

ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя прове-

ряйте функционирование рычага

дроссельной заслонки. При отпу-

скании рычаг должен самостоя-

тельно возвращаться в исходное

положение. Эксплуатация снего-

хода с неисправным механизмом

привода дросселя категорически

запрещена.

7) Рычаг тормоза

Нажатие на рычаг включает тормозной ме-
ханизм. При отпускании рычаг автоматиче-
ски возвращается в исходное положение.
Эффективность торможения зависит от при-
ложенного к рычагу усилия, а также от харак-
тера местности и снежного покрова.

8) Рычаг стояночного тормоза

Стояночный тормоз обязательно должен ис-
пользоваться во время стоянки снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-

тесь, что стояночный тормоз от-

ключён. При движении снегохода

и длительном нажатии на рычаг

тормоза возможно повреждение

тормозной системы, потеря тор-

мозного эффекта и/или возгора-

ние снегохода.

Включение стояночного тормоза

Нажмите на рычаг тормоза и, удерживая его,
пальцем отведите блокировочный рычажок.
Когда тормозной рычаг блокирован в проме-
жуточном положении (примерно на полови-
не полного хода), стояночный тормоз пол-
ностью включён.

ОСТОРОЖНО Эффективность

стояночного тормоза зависит от из-

носа тормозных накладок. Убеди-

тесь, что включённый стояночный

тормоз надёжно удерживает снего-

ход.

ПРИМЕЧАНИЕ: Блокировочный рычажок мо-
жет быть зафиксирован в двух положениях.

mmo2 007 -009 -037_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА

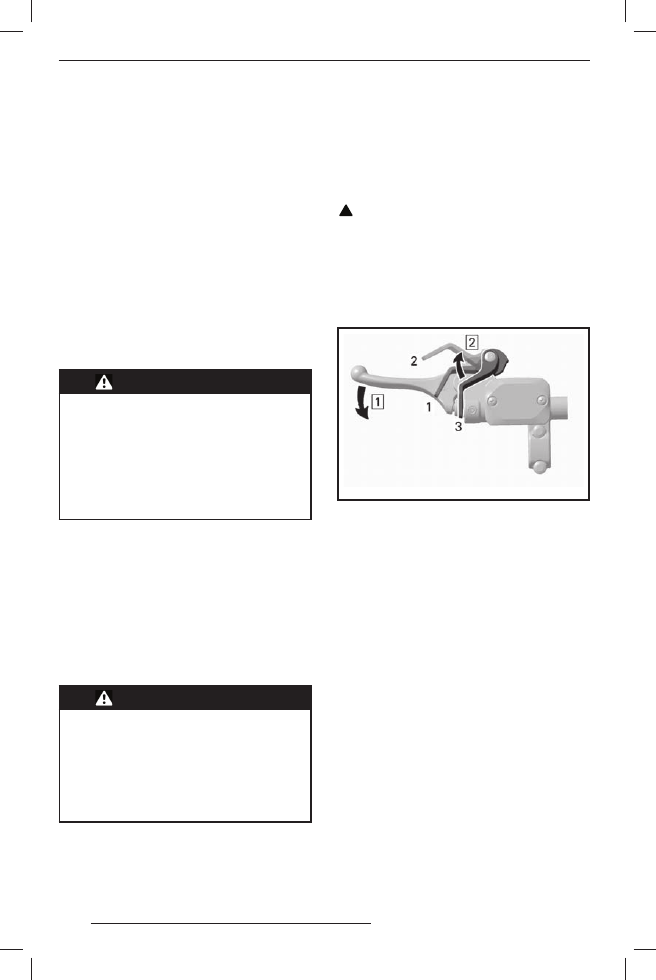

Шаг 1: Нажмите и удерживайте рычаг тормоза
Шаг 2: Сдвиньте блокировочный рычажок
1. Положение 1
2. Положение 2
3. Стояночный тормоз отключён

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокировоч-
ный рычажок автоматически вернется в ис-
ходное положение. Перед началом движе-
ния не забывайте полностью отключить сто-
яночный тормоз.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 007 -009 -037_b

ТИПОВОЙ ВАРИАНТ — ВЫКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА
Шаг 1: Нажмите рычаг тормоза

9) Многофункциональный

переключатель

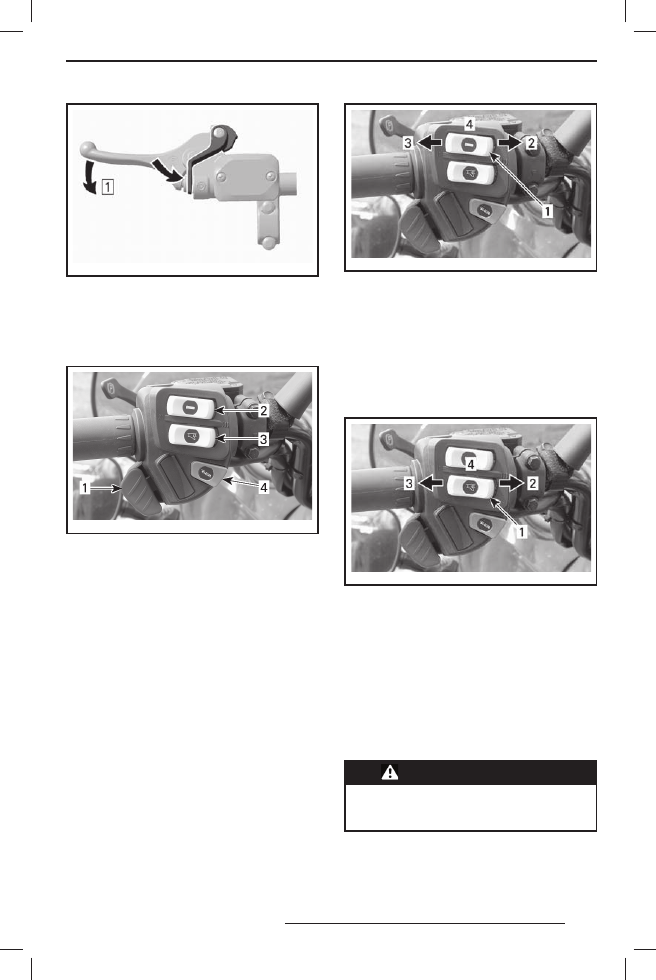

mmo2 007 -003 -003_a

ТИПОВОЙ ВАРИАНТ
1. Переключатель света фар
2. Выключатель обогрева рукояток руля
3. Выключатель обогрева рычага дроссельной

заслонки

4. Кнопка Start (пуск)

Кнопка включения электронного ре-

верса (RER™)

Чтобы включить электронный реверс (режим
движения задним ходом), нажмите кнопку
RER. Процедура включения описана в гла-
ве «ВКЛЮЧЕНИЕ РЕЖИМА ДВИЖЕНИЯ ЗА-
ДНИМ ХОДОМ».

Переключатель света фар

Для выбора ДАЛЬНЕГО или БЛИЖНЕГО све-
та фары нажмите переключатель. При запу-
ске двигателя приборы освещения включа-
ются автоматически.

Выключатель обогрева рукояток руля

Выключатель предназначен для включения/
выключения обогрева рукояток руля. Выбе-
рите наиболее комфортную для Вас степень
обогрева.

mmo2 007 -003 -003_b

ТИПОВОЙ ВАРИАНТ
1. Выключатель обогрева рукояток руля
2. Теплее
3. Холоднее
4. Обогрев выключен

Выключатель обогрева рычага

дроссельной заслонки

Выберите степень обогрева рычага, обеспе-
чивающую комфортную температуру для
большого пальца Вашей руки.

mmo2 007 -003 -003_c

ТИПОВОЙ ВАРИАНТ
1. Выключатель обогрева рычага дроссельной

заслонки

2. Теплее
3. Холоднее
4. Обогрев выключен

10) Руль

Руль служит для изменения направления
движения снегохода. При повороте руля вле-
во или вправо лыжи поворачиваются соот-
ветственно влево или вправо, меняя направ-
ление движения снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении за-

дним ходом может привести к по-

тере контроля над снегоходом.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

11) Специальный захват

на руле

Захват предназначен для того, чтобы води-
тель держался за него во время движения
вдоль склона.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать спе-

циа льный за хват на руле д ля

буксировки, подъёма снегохода

и других целей, кроме временно-

го использования во время пре-

одоления склона. При этом одна

рука всегда должна держаться

за руль.

12) Выключатель со шнуром

безопасности

Общие сведения

Выключатель со шнуром безопасности (си-
стема DESS) останавливает двигатель, если
водитель случайно падает со снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Чтобы предотвратить случай-

ный пуск двигателя, угон или не-

санкционированное использова-

ние снегохода детьми или посто-

ронними лицами, не оставляйте

шнур безопасности на снегоходе.

Использование

Перед пуском двигателя установите ключ
DESS на контактное устройство и закрепи-
те свободный конец шнура безопасности
на одежде.

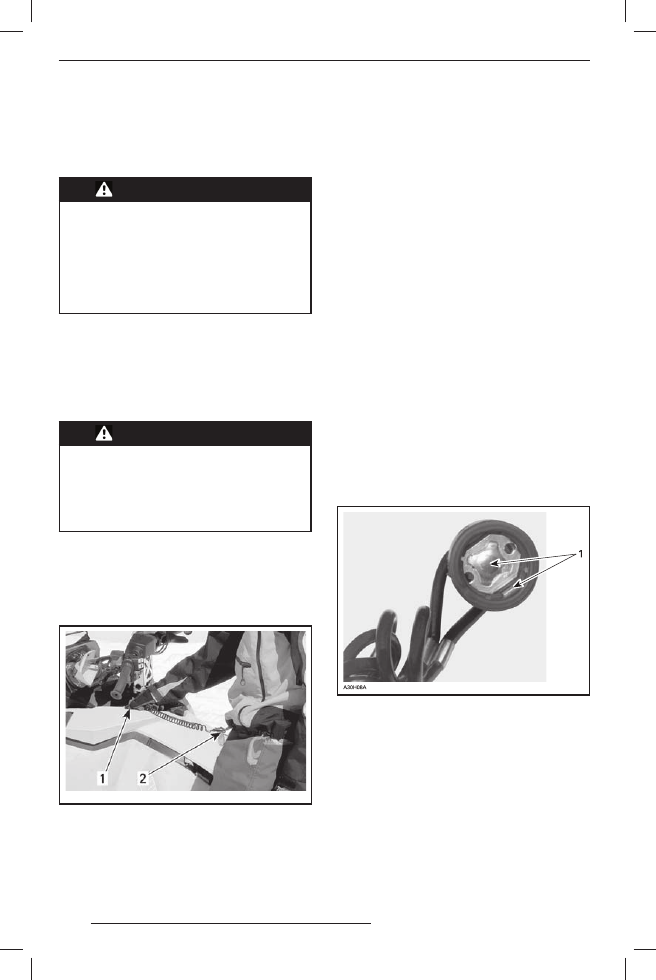

mmo2 008 -003 -012_a

ТИПОВОЙ ВАРИАНТ
1. Установите ключ DESS на контактное

устройство

2. Закрепите свободный конец шнура безопас-

ности на одежде

Для экстренной остановки двигателя сдёр-
ните ключ DESS (колпачок шнура безопас-
ности) с контактного устройства.

DESS (цифровая кодируемая про-

тивоугонная система)/выключатель

двигателя

Система DESS со шнуром безопасно-
сти предназначена для защиты снегохода
от угона и является аналогом ключа зажига-
ния. При отсоединении колпачка шнура (на-
пример, в случае падения водителя со сне-
гохода) двигатель останавливается.
Ключ DESS, входящий в комплект поставки
снегохода, содержит электронный чип с уни-
кальным цифровым кодом, постоянно храня-
щимся в его памяти. Дилер Lynx заносит этот
код в память электронного блока ECM (блок
управления двигателем) снегохода. После
считывания и распознавания кода система
позволяет двигателю снегохода развивать
частоту вращения свыше 3000 об/мин.
При попытке воспользоваться другим клю-
чом DESS двигатель заведётся, но не смо-
жет развить частоту вращения, достаточ-
ную для включения вариатора и движения
снегохода.
Следите за тем, чтобы в колпачке шнура без-
опасности не было грязи и снега.

КЛЮЧ DESS
1. Очистите от грязи и снега

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
