Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 107





РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

45

327 208 092 - 01 - 2007

407
163
408
409
64b
233
63
410
45
0 мм
233
61
62
70
71
60
59
229
67
239
238
68

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

46

327 208 092 - 01 - 2007

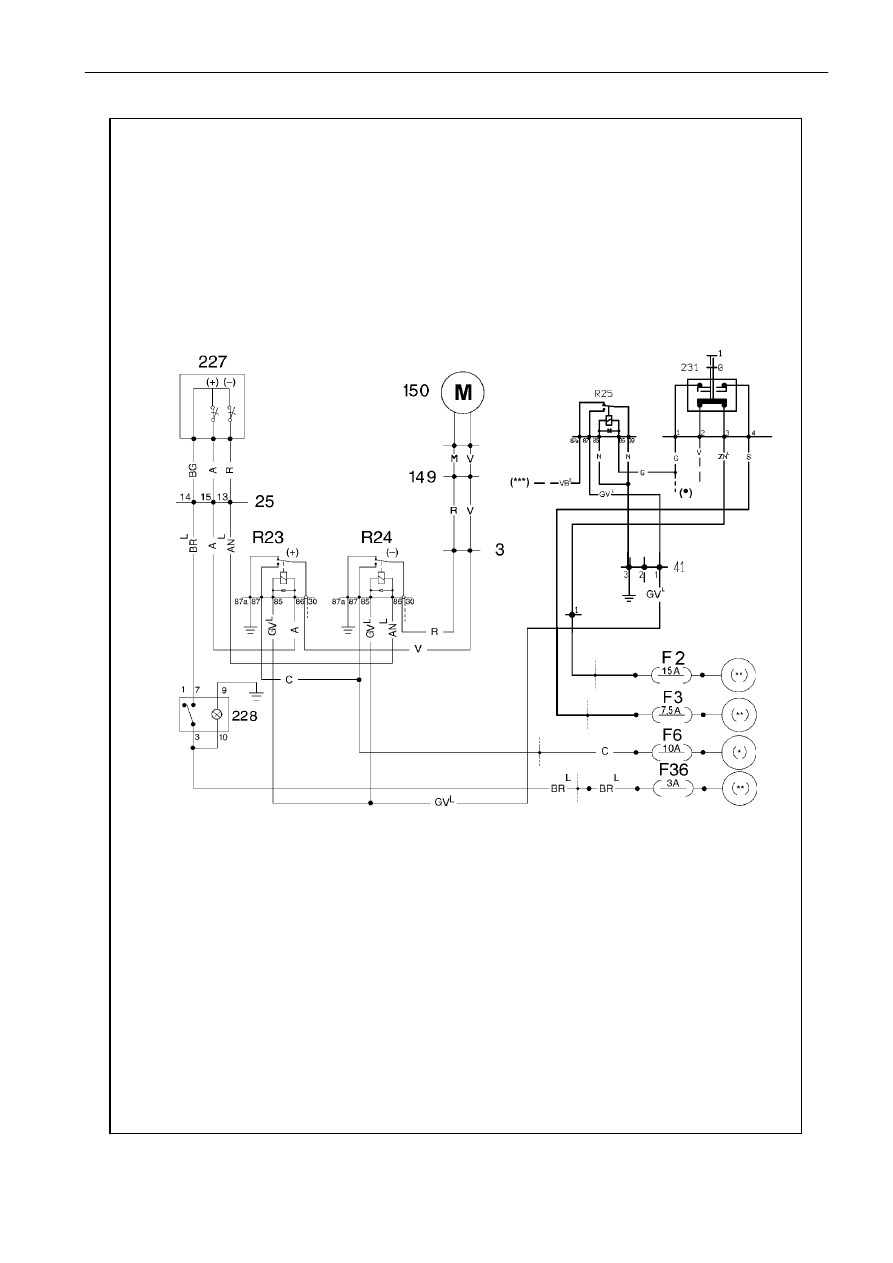

СХЕМА (7) - УПРАВЛЕНИЕ ВАРИАТОРОМ ЧАСТОТЫ ВРАЩЕНИЯ МОТОВИЛА

3.

Разъем кабеля жатки / главного кабеля

15.

Внутренний разъем панели приборов

25.

Разъем многофункционального рычага

41.

Разъем для дополнительного кабеля микровыключателя на рычаге
включения молотильного устройства

149.

Разъем жатки/машины

150. Электрический привод

227.

Кнопки регулировки вращения мотовила

228. Переключатель отключения управления от многофункционального рычага

231.

Переключатель включения/выключения молотильного устройства

R23. Реле увеличения частоты вращения мотовила (подплатформой оператора)

R24. Реле уменьшения частоты вращения мотовила (подплатформой оператора)

R25. Реле обеспечения работы вариатора

F2.

Предохранитель (15 A)

F3.

Предохранитель (7,5 A)

F6.

Предохранитель (10 A)

F36. Предохранитель (3 A)

(

)

Питание электромагнитного клапана включения молотильного устройства

(*)

От контакта 87 реле R6

(**)

От контакта 15 ключа пускового переключателя (ключ повернут до первого упора)

(***)

Включение блока аварийной сигнализации для системы управления вращением оси.

X1.

разъем черного цвета на 50 контактов подпанелью приборов

X2.

разъем голубого цвета на 50 контактов подпанелью приборов

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

47

327 208 092 - 01 - 2007

12

10

2

1

X1

27

P

16

17

20

22

V

T

1,5

30

Q

28

49

X1

X1

X2

СХЕМА (7) - УПРАВЛЕНИЕ ВАРИАТОРОМ ЧАСТОТЫ ВРАЩЕНИЯ МОТОВИЛА

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

48

327 208 092 - 01 - 2007

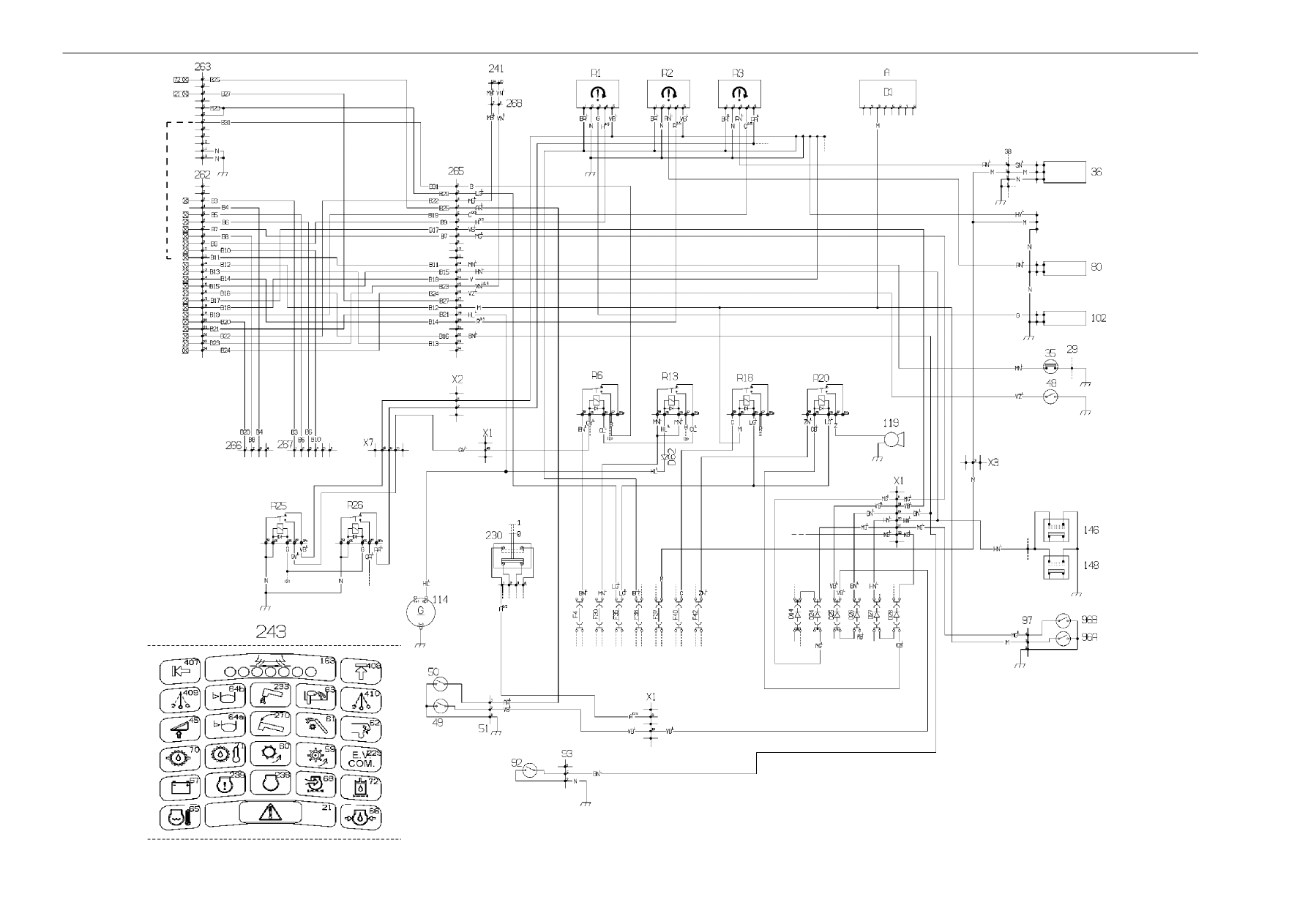

СХЕМА (8) - УПРАВЛЕНИЕ ВАРИАТОРОМ ВЕНТИЛЯТОРА

И СВЕТОВОЙ ИНДИКАТОР КОНТАКТА ЖАТКИ С ГРУНТОМ

(1)

на сигнальную лампу недостаточной величины зарядки от генератора

16.

Переключатель вариатора вентилятора (на панели приборов)

17.

Электрический приводуправления вариатором вентилятора

114.

Генератор

231.

Переключатель включения/выключения молотильного устройства

D13. Диод

R6.

Реле включения (при работающем двигателе и включенном реле молотильного устройства)

R13. Реле обеспечения работы двигателя.

R16. Реле включения при работающем двигателе для

электрического управления

позиционированием

дефлектора соломорезки

R25. Реле включения управления вариатором

F2.

Предохранитель (15 A)

F3.

Предохранитель (7,5 A)

F4.

Предохранитель (20 A)

F6.

Предохранитель (15 A)

F30. Предохранитель (15 A)

(

••

) Питание электромагнитного клапана отключения молотильного устройства

(*)

Питание с контакта 87 реле R7 (ключ зажигания в положении первого упора)

(**)

Питание с контакта 15 пускового переключателя (ключ повернут до первого упора)

(***)

Питание электромагнитного клапана включения молотильного устройства

X1.

разъем черного цвета на 50 контактов подпанелью приборов

X2.

разъем голубого цвета на 50 контактов подпанелью приборов

X3.

разъем коричневого цвета на 50 контактов подпанелью приборов
