Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 108

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

49

327 208 092 - 01 - 2007

P

11

27

D13

X3

23

16

X2

41

6

X1

39

40

R

18

СХЕМА (8) - УПРАВЛЕНИЕ ВАРИАТОРОМ ВЕНТИЛЯТОРА

И СВЕТОВОЙ ИНДИКАТОР КОНТАКТА ЖАТКИ С ГРУНТОМ

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

50

327 208 092 - 01 - 2007

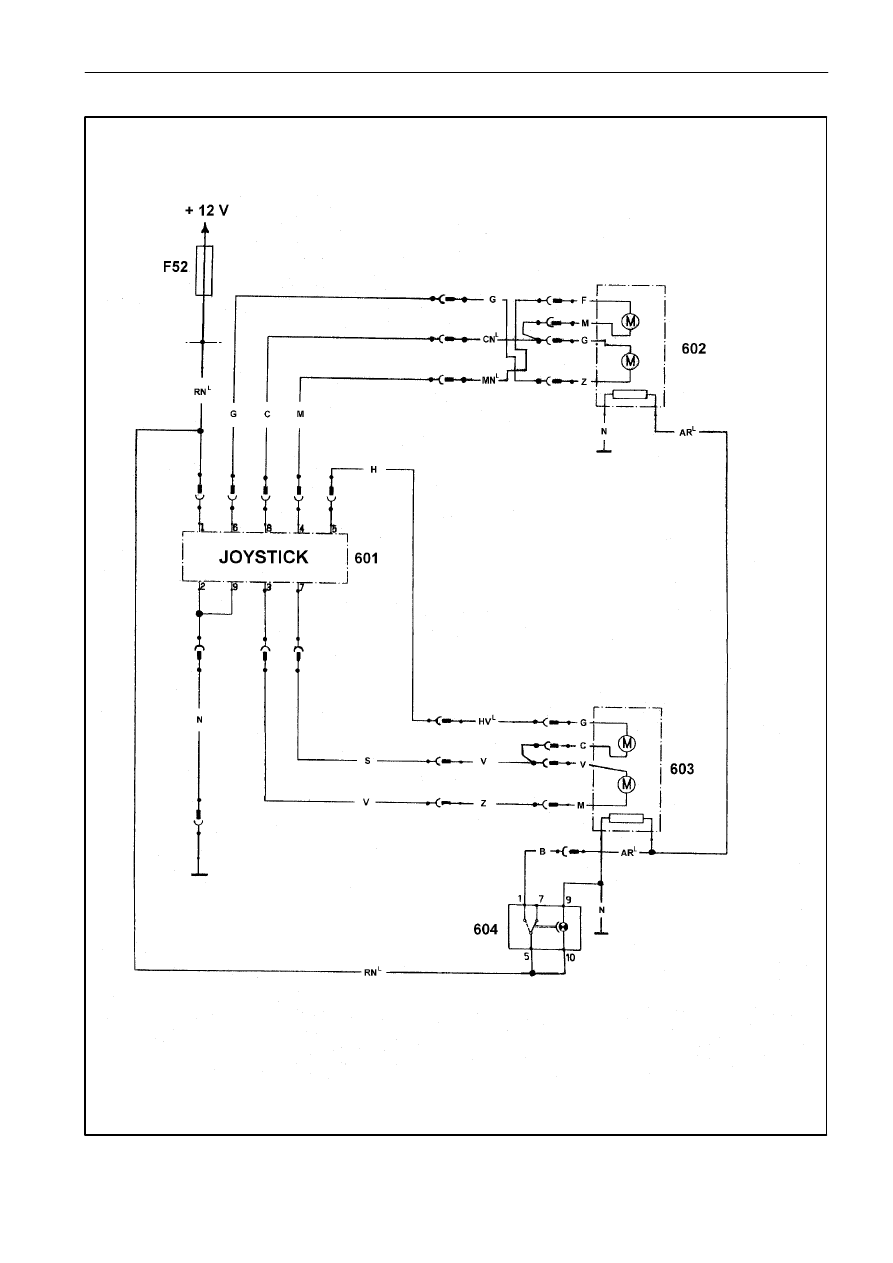

СХЕМА (9) - РЕГУЛИРУЕМЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА

F52. Предохранитель (10A)

601.

Джойстик

602. Правое зеркало заднего вида

603. Левое зеркало заднего вида

604. Переключатель размораживания зеркал заднего вида

X2.

разъем голубого цвета на 50 контактов подпанелью приборов

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

51

327 208 092 - 01 - 2007

X2

32

СХЕМА (9) - РЕГУЛИРУЕМЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

52

327 208 092 - 01 - 2007

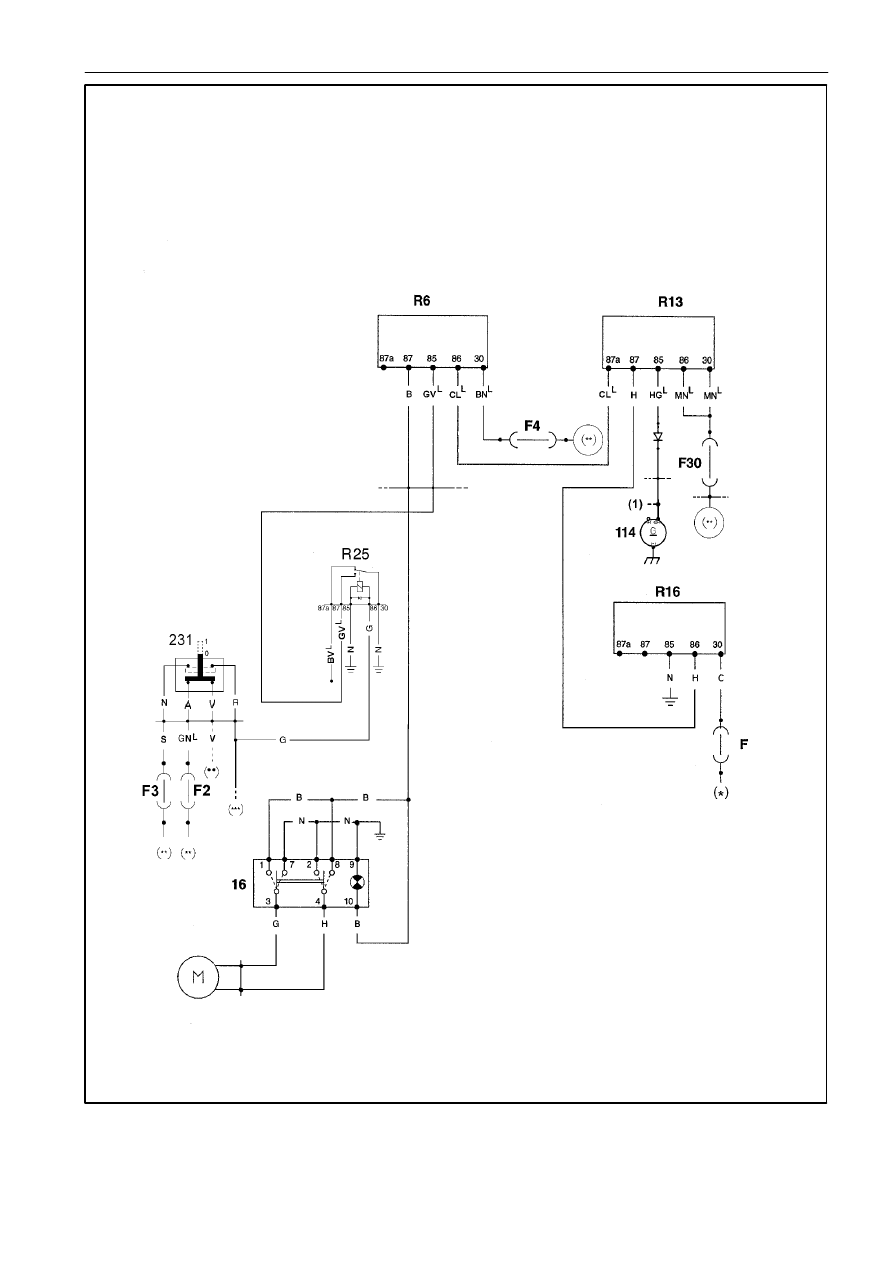

СХЕМА (10) - СХЕМА ЭЛЕКТРОГИДРАВЛИЧЕСКОГО ОТКЛЮЧЕНИЯ

ВСПОМОГАТЕЛЬНОГО ЦИЛИНДРА

114.

Генератор

161.

Переключатель вспомогательного цилиндра жатки

D13. Диод

E35. Электромагнитный клапан отключения вспомогательного цилиндра

F30. 15-A общий предохранитель обеспечения работы двигателя

R13. Реле обеспечения работы двигателя

X1.

разъем черного цвета на 50 контактов подпанелью приборов

X2.

разъем голубого цвета на 50 контактов подпанелью приборов

X3.

разъем коричневого цвета на 50 контактов подпанелью приборов

(1).

на сигнальную лампу недостаточной величины зарядки от генератора

(**)

От контакта 15 ключа пускового переключателя (ключ повернут до первого упора)
