Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 105

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

37

327 208 092 - 01 - 2007

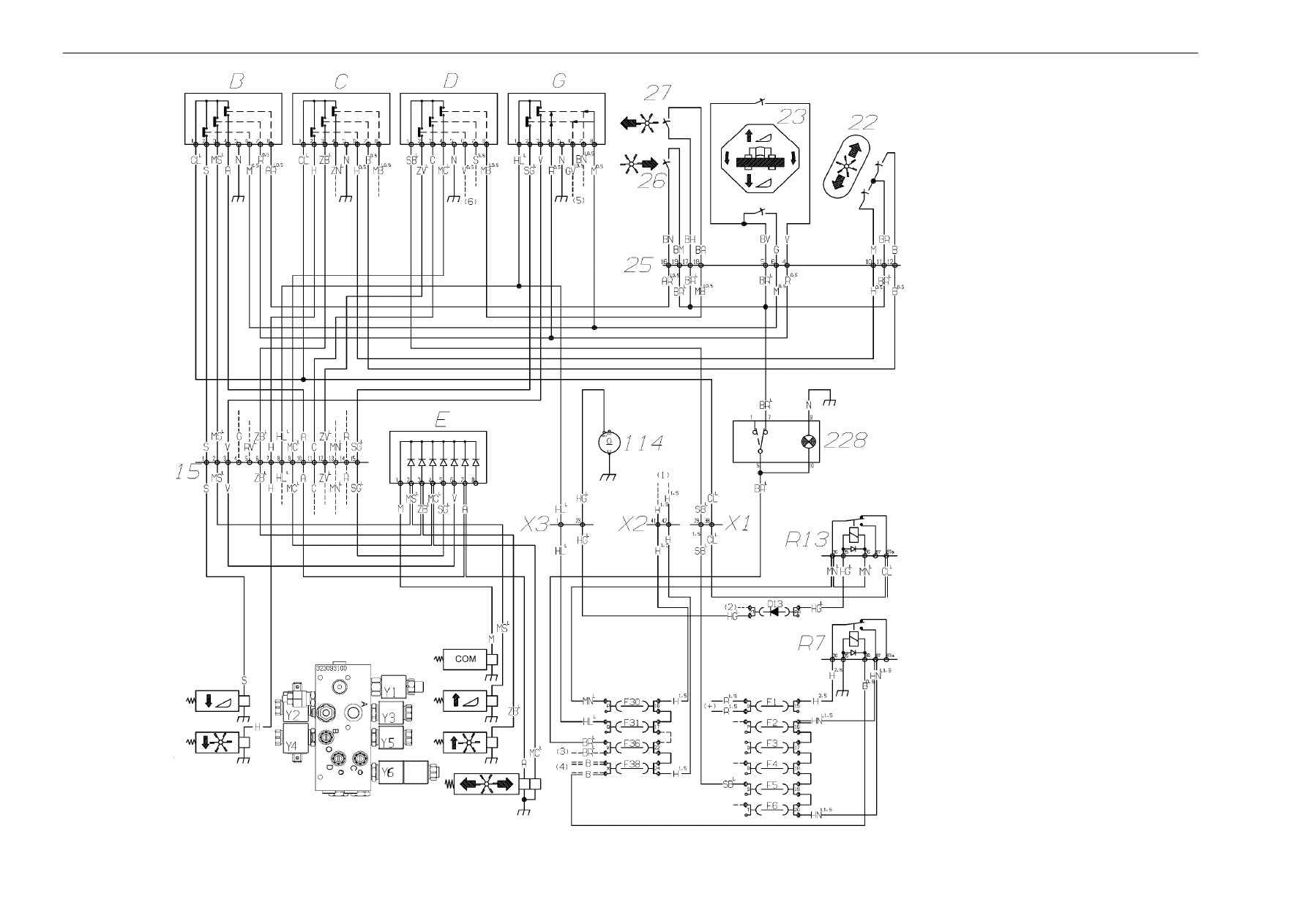

СХЕМА (2) - КЛАПАННЫЙ БЛОК УПРАВЛЕНИЯ ЖАТКОЙ

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

38

327 208 092 - 01 - 2007

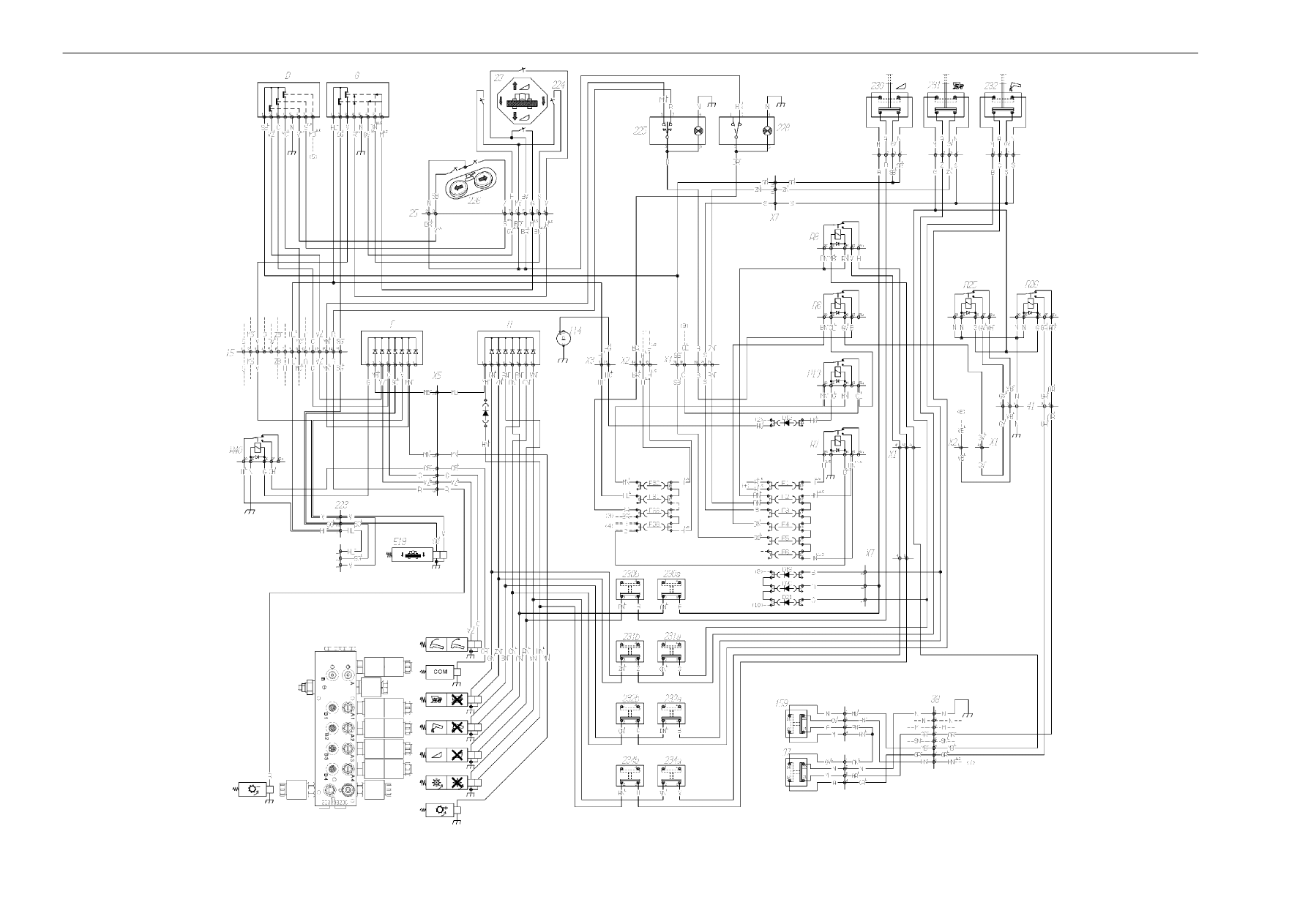

СХЕМА (3) -

КЛАПАННЫЙ БЛОК ПОЗИЦИОНИРОВАНИЯ РАЗГРУЗОЧНОЙ ТРУБЫ,

СИСТЕМ ЭЛЕКТРОГИДРАВЛИЧЕСКОГО ВКЛЮЧЕНИЯ ОБОРУДОВАНИЯ И ВАРИАТОРА

ЧАСТОТЫ ВРАЩЕНИЯ БАРАБАНА

D.

ЭБУ релейного переключателя

F.

ЭБУ диода

G.

ЭБУ релейного переключателя: для управления позиционированием жатки
(дополнительное оборудование)

H.

ЭБУ диода

D13.

Диод(1A) - Сигнал недостаточной величины зарядки от генератора и управления R13

D19.

Диод(1A) - Прерывание пуска двигателя при включенном переключателе на включение
разгрузки бункера

D20.

Диод(1A) - Прерывание пуска двигателя при включенном переключателе включения жатки

D21.

Диод(1A) - прерывание пуска двигателя при включенном переключателе включения
молотильного устройства

E19.

Электромагнитный клапан позиционирования жатки

F1

25 A Fuse

-

F2 - 15 A Fuse

-

F3 - 7.5 A Fuse

-

F4 - 20 A Fuse

F5

10 A Fuse

-

F6 - 10 A Fuse

-

F30 - 15 A Fuse

-

F31 - 10 A Fuse

F36

3 A

-

F38 - 7,5 A

Предохранитель

Предохранитель

R6.

Релейный переключатель для включения систем управления скорости барабана,
вентилятора и мотовила

R7.

Вспомогательное реле для обеспечения функционирования предохранителей 2-3-4-5 и 6

R8.

Реле управления соломорезки

R13.

Реле обеспечения работы двигателя.

R25.

Реле блока аварийной сигнализации по оборотам вала и включения реле R6

R26.

Реле блока аварийной сигнализации по оборотам соломорезки, а также включения
и выключения соломорезки.

R40

Реле управления ”общим” электромагнитным клапаном Y7

X1.

разъем черного цвета на 50 контактов подпанелью приборов

X2.

разъем голубого цвета на 50 контактов подпанелью приборов

X3.

разъем коричневого цвета на 50 контактов подпанелью приборов

X5.

разъем на 6 контактов на кабеле включения оборудования в работу/кабеле регулирующего клапана

X7.

разъем на 24 контакта на главном кабеле/кабеле включения оборудования в работу

Y7.

”Общий” электромагнитный клапан (закрывающий)

Y8.

Электромагнитный клапан регулировки положения разгрузочной трубы (a = закрыто, b = открыто)

Y9.

Электромагнитный клапан управления молотильным устройством (a = включено, b = отключено)

Y10.

электромагнитный клапан управления разгрузкой зернового бункера (a = включено, b = выключено)

Y11.

Электромагнитный клапан управления жаткой (a = включено b = выключено)

Y12.

Электромагнитный клапан управления соломорезкой (a = включено b = выключено)

Y13.

Электромагнитный клапан увеличения частоты вращения барабана (открывающий)

Y14.

Электромагнитный клапан уменьшения частоты вращения барабана (открывающий)

Y19.

Электромагнитный клапан позиционирования жатки

15.

Разъем главного кабеля/кабеля регулирующего клапана

23.

Кнопки регулировки жатки по высоте

25.

Разъем многофункционального рычага

37.

Микровыключатель включения соломорезки на чехле

38.

Разъем главного кабеля/кабеля соломорезки

41.

Разъем главного кабеля/кабеля включения оборудования

114.

Генератор

159.

Микровыключатель включения соломорезки с опущенным разбрасывателем

223.

разъем на 3 контакта для соединения кабеля и кабеля управляющего клапана

224.

Кнопка управления поперечной ориентацией жатки

225.

Кнопка управления вариатором частоты вращения барабана

226.

Кнопки позиционирования разгрузочной трубы

228.

Переключатель отключения многофункционального рычага

230.

Переключатель включения/отключения жатки

231.

Переключатель включения и выключения молотилки

232.

Переключатель включения/отключения разгрузчика бункера

230a - 231a - 232a - 234a. Концевой выключатель включения

230b - 231b - 232b - 234b. Концевой выключатель выключения (включен).

+

Положительное напряжение питания 12 В от стартера

(1).

От замка зажигания (84), позиция 15

(2).

К сигналу низкого заряда аккумулятора

(3).

На электронные блоки управления вращением оси

(4).

На вспомогательные реле и электронный блок управления двигателя

(5).

На управление передним перемещением мотовила

(6).

На включение электронных блоков управления вращением оси

(7).

На диод D27 управления звуковым сигналом с поднятым разбрасывателем
соломорезки

(8).

На реле R11 прерывания пуска двигателя при включенном электрогидравлическом
оборудовании

(9).

На коробку реле (B) - (C)

(10).

На диод прерывания пуска двигателя при включенном выравнивании

БУКВЕННЫЕ ОБОЗНАЧЕНИЯ ЦВЕТА КАБЕЛЕЙ

A = голубой

B = белый

C = оранжевый

G = желтый

H = серый

L = синий

M = коричневый

N = черный

R = красный

S = Розовый

V = Зеленый

Z = Фиолетовый

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

39

327 208 092 - 01 - 2007

Y8a Y8b

Y7

Y9a Y9b

Y10a Y10b

Y11a Y11b

Y12a Y12b

Y13

Y14

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

40

327 208 092 - 01 - 2007

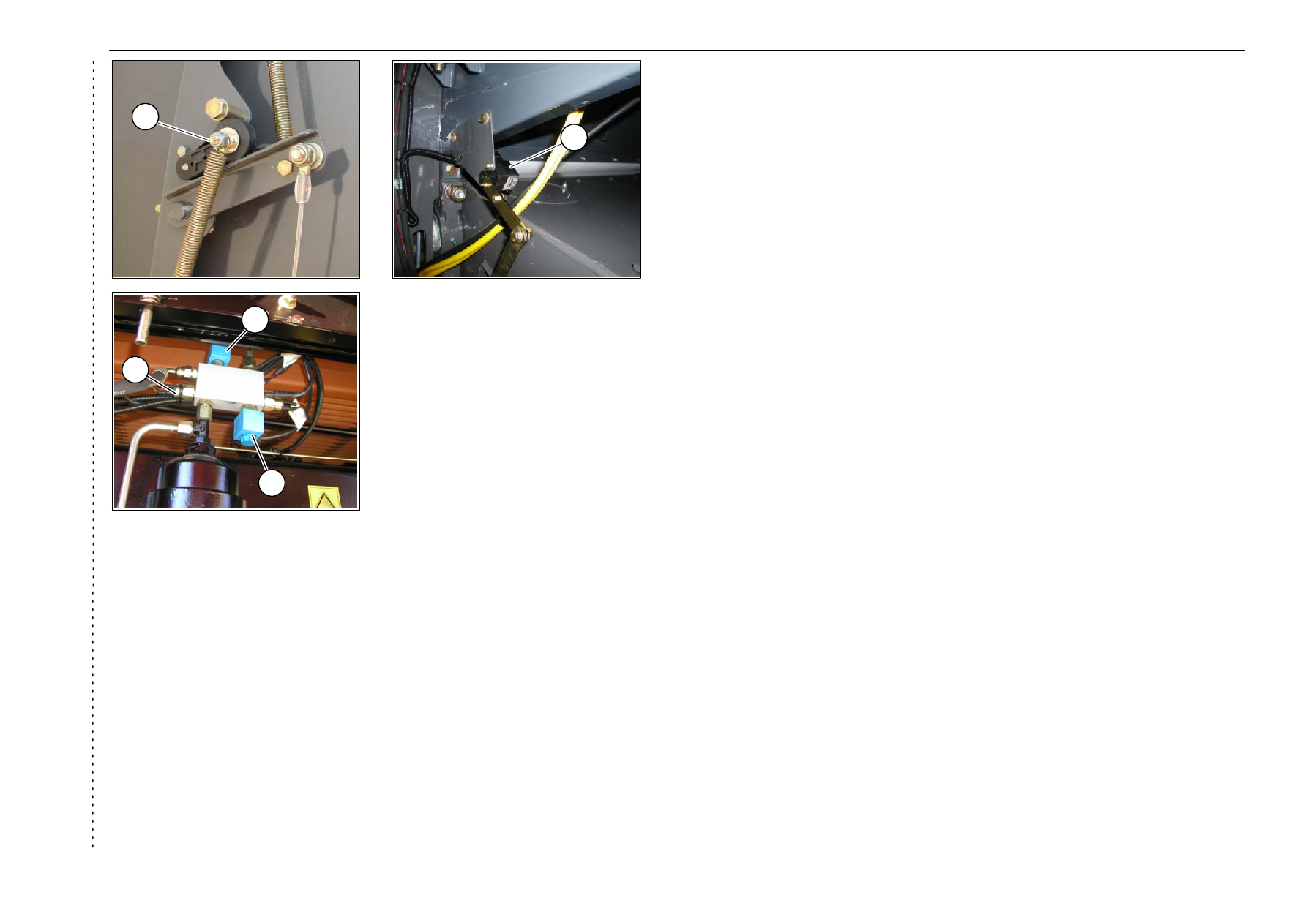

СХЕМА (4) - СИСТЕМА TERRA CONTROL И РАСПОЛОЖЕНИЕ ГЛАВНЫХ КОМПОНЕНТОВ

1L

Датчик угла левой стороны жатки

1R

Датчик угла правой стороны жатки

2

Датчик угла положения элеватора

3

Дополнительный разъем для жатки

4

Разъем кабеля системы ”Terra control”/главного кабеля

5

Переключатель автоматического выбора высоты/ поперечного перемещения

6

Разъем главного кабеля / кабеля системы ”Terra control”

13

Разъем главного кабеля / кабеля бортового компьютера

14

Разъем кабеля бортового компьютера / главного кабеля

15

Разъем кабеля регулирующего клапана/главного кабеля

23

Кнопки управления подъемом/опусканием жатки

25

Разъем многофункционального рычага

29

Разъем дополнительного кабеля трансмиссии

34

Датчик приостановки подачи давления на жатку для поперечного перемещения

93

Разъем главного кабеля / кабеля гидростатического насоса

114

Генератор

142

Микровыключатель фонаря заднего хода

149

Разъем жатка-машина

207

Секция Agritronic Plus - ”Terra-Control”

208

Разъем для ЭБУ системы Terra-Control

223

Разъем кабеля включения оборудования/кабеля регулирующего клапана для
устройства автоматической установки уровня

224

Кнопки управления поперечной ориентацией жатки

228

Переключатель отключения управления от многофункционального рычага

234

Переключатель устройства GSAX

B

ЭБУ релейного переключателя

С

ЭБУ релейного переключателя

D13

1-A диод управления реле R13 обеспечения работы двигателя

D20

1-A диод управления реле R11 прерывания пуска двигателя при
включенном электрогидравлическом оборудовании

E19

Электромагнитный клапан позиционирования жатки

E54

Отсечной электромагнитный клапан для аккумулятора

E55

Электромагнитный клапан ограничения пропускной способности

F30

15-A общий предохранитель обеспечения работы двигателя

F31

10-A предохранитель питания системы поперечной ориентацией жатки

F34

7.5-A предохранитель питания электронного блока управления системой ”Terra-Control”.

F36

3-A предохранитель

F44

7,5-A предохранитель

G

Электронный блок управления поперечным перемещением жатки

R6

Реле обеспечения работы молотильного устройства

R12

Реле обеспечения опускания жатки от электронного блока управления системы ”Terra-Control”

R13

Реле обеспечения работы двигателя

R40

Реле управления ”общим” электромагнитным клапаном Y7

X1.

разъем черного цвета на 50 контактов подпанелью приборов

X2.

разъем голубого цвета на 50 контактов подпанелью приборов

X3.

разъем коричневого цвета на 50 контактов подпанелью приборов

X5.

разъем на 6 контактов на кабеле включения оборудования в работу/кабеле
регулирующего клапана

X7.

разъем на 24 контакта на главном кабеле/кабеле включения оборудования в работу

X8

разъем на 2 контакта качающейся опоры - 85-200 бар

Y1

”Общий” электромагнитный клапан

Y2

Электромагнитный клапан управления опусканием жатки

Y3

Электромагнитный клапан управления поднятием жатки

Y7

”Общий” электромагнитный клапан

(1)

Сигнал включения жатки

(2)

От позиции 15 замка зажигания

(3)

На питание системы

(4)

На бортовой компьютер для включения счетчика гектаров

(5)

На позицию 86 реле R16

F61.

E55

E54

34

2

1L/R

БУКВЕННЫЕ ОБОЗНАЧЕНИЯ ЦВЕТА КАБЕЛЕЙ

A = голубой

B = белый

C = оранжевый

G = желтый

H = серый

L = синий

M = коричневый

N = черный

R = красный

S = Розовый

V = Зеленый

Z = Фиолетовый
