Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 84

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

75

327 208 090 - 01 - 2005

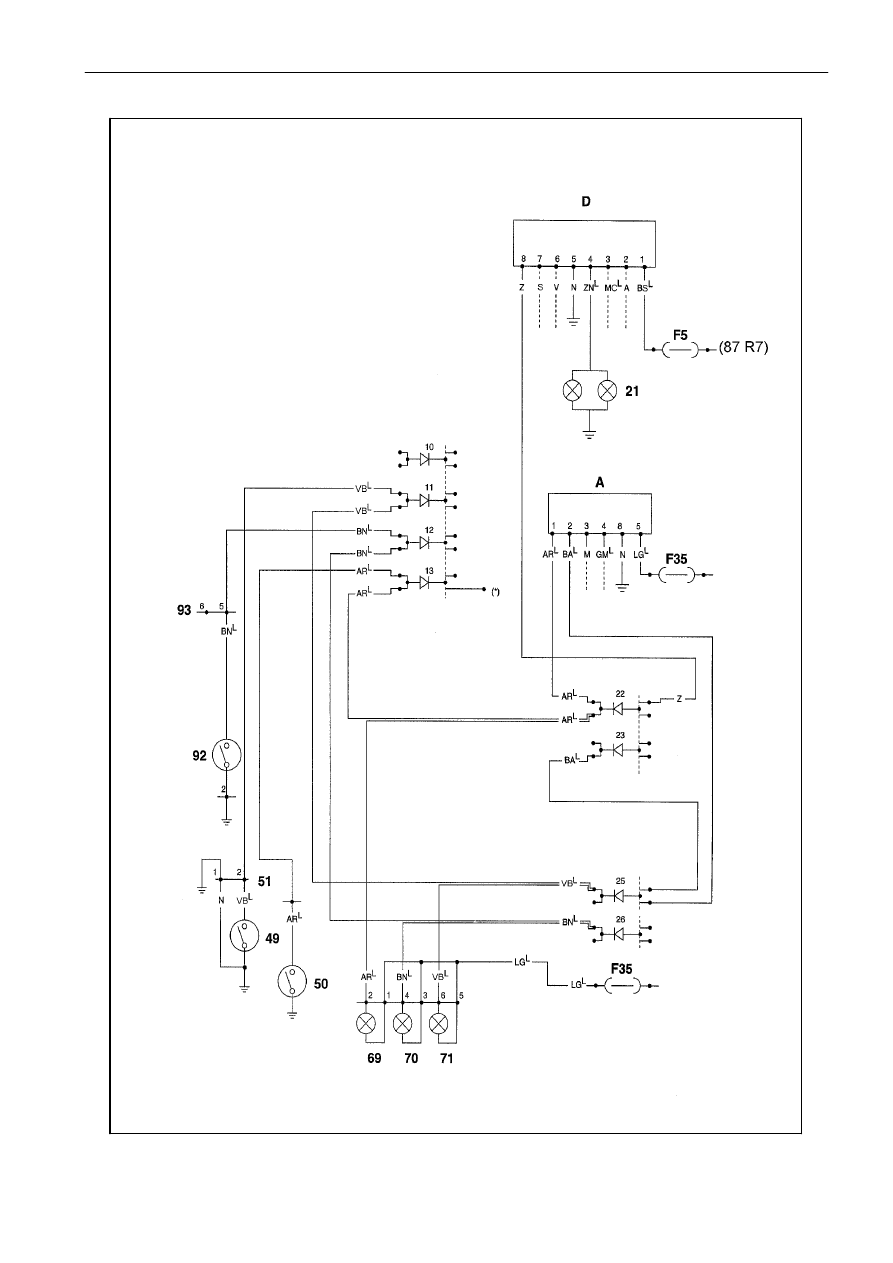

СХЕМА ¹ 17

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

76

327 208 090 - 01 - 2005

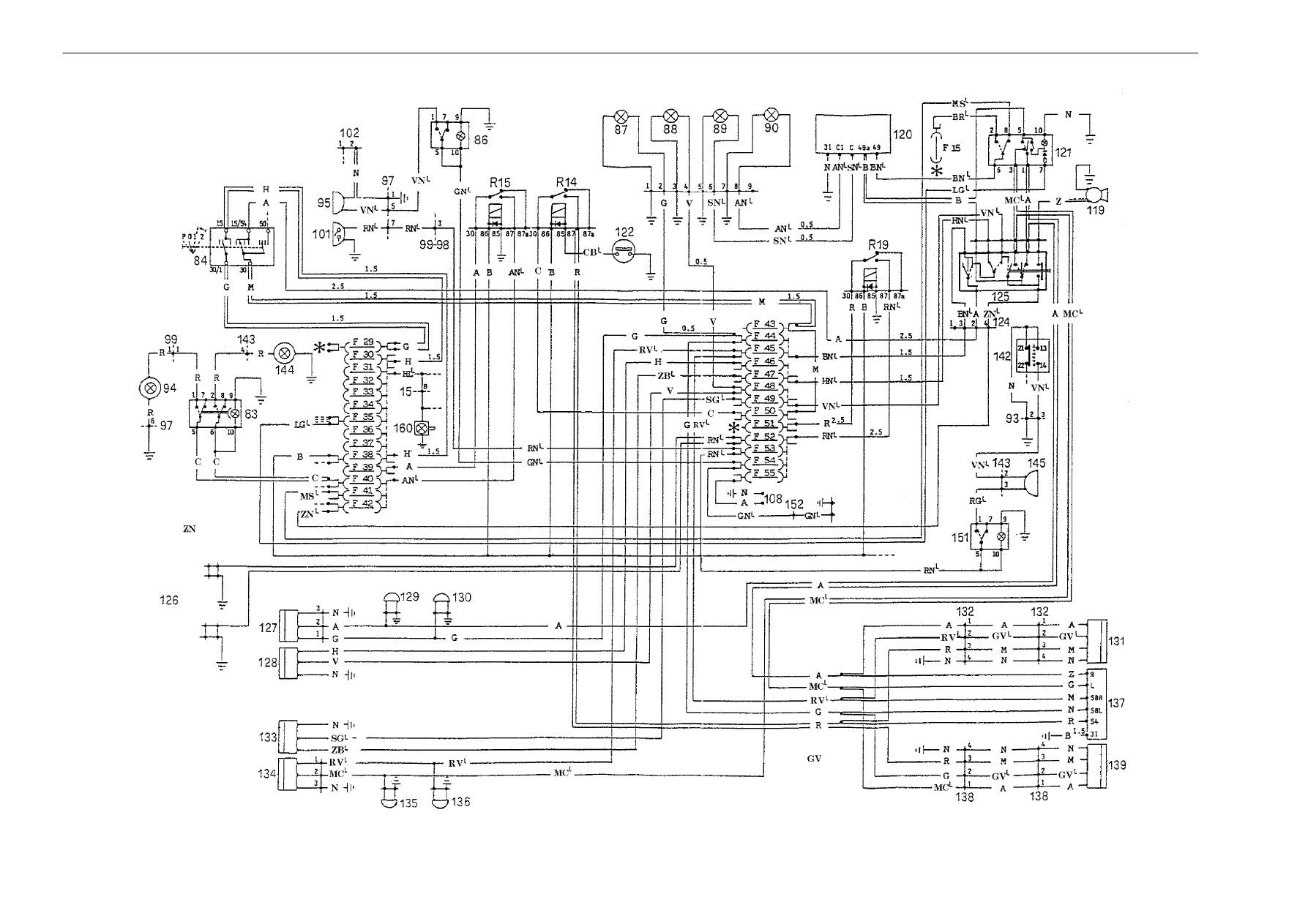

ЭЛЕКТРИЧЕСКАЯ СХЕМА (18) - ОСВЕТИТЕЛЬНОЕ ОБОРУДОВАНИЕ

РИСУНОК ¹

83.

Переключатель для вращающихся маячков

84.

Пусковой переключатель с ключом зажигания

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

86.

Переключатель внутреннего освещения зернового бункера

87.

Индикаторная лампа габаритных огней

88.

Индикаторная лампа дальнего света

89.

Индикаторная лампа указателей поворота комбайна

90.

Индикаторная лампа указателей поворота прицепа

93.

Разъем для дополнительного кабеля насоса гидростатического привода

14

. . . . . . . . . . . . . . . . . . . . .

94.

Передний вращающийся маячок

95.

Внутреннее освещение зернового бункера

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

97.

Разъем дополнительного кабеля зернового бункера

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

99.

Разъем для вращающегося маячка и фонарей освещения зоны разгрузочной трубы зернового
бункера

101.

Фонарь освещения зоны разгрузочной трубы зернового бункера

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

102. Датчик системы управления вращением зернового элеватора

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

108. Вспомогательный разъем

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

119.

Зуммер

9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

120. Мигающие фонари
121.

Переключатель мигающих аварийных огней

122. Нажимной выключатель стоп-сигналов на устройстве регулировки тормозов

9

. . . . . . . . . . . . . . . . . .

124. Разъем кабеля переключателя освещения

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

125. Переключатель освещения

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

126. Вспомогательный передний фонарь
127.

Передний правый стояночный фонарь - указатель поворота

128. Правая передняя фара
129. Правый указатель поворота
130. Правый габаритный фонарь
131.

Правый задний фонарь

132. Разъем для дополнительного кабеля правого заднего фонаря

7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

133. Левая фара
134. Передний левый стояночный фонарь - указатель поворота
135. Левый указатель поворота
136. Левый габаритный фонарь
137.

Разъем для подключения прицепа

7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

138. Разъем для дополнительного кабеля левого заднего фонаря

7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

139. Левый задний фонарь
142. Микровыключатель заднего хода

14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

143. Разъем для дополнительного кабеля на кожухе клавишного соломотряса

8

. . . . . . . . . . . . . . . . . . . . . .

144. Задний вращающийся маячок

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

145. Задний вспомогательный фонарь

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

151.

Выключатель заднего дополнительного фонаря

152. Задний разъем дополнительного кабеля
F.

Предохранитель

R14. Реле управления стоп-сигналами
R15. Вспомогательное реле обеспечения функционирования предохранителей 40-41-42
R19. Вспомогательное реле обеспечения функционирования предохранителей 52-53-54-55
:

Положительное напряжение от аккумулятора

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

77

327 208 090 - 01 - 2005

СХЕМА ¹ 18

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

78

327 208 090 - 01 - 2005

СХЕМА (19) - СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ КАБИНЫ

РИСУНОК ¹

103. Разъем кабельной системы питания (с правой стороны кабины)

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

140. Переключатели минимального и максимального давления

301.

Фонари рабочего освещения (внутренние)

302. Фонари рабочего освещения (внешние)

303. Омыватель ветрового стекла

304. Стеклоочиститель

305. Переключатель фонарей переднего освещения

306. Переключатель поворотного фонаря

307.

Переключатель стеклоочистителя

308. Предохранители

309. Подготовка для установки радиоприемника

310. Потолочный фонарь

311.

Прикуриватель

314. Реле питания компрессора

315. Компрессор

316a. Блок внутреннего вентилятора

316b. Термостат

316c. Сопротивление

316d. Электродвигатель внутреннего вентилятора

323. Диод (6 A)

324. Переключатель вращающегося маячка

325. Переключатели фонарей переднего освещения

326. Переключатели фонарей центрального рабочего освещения

327.

Фонари переднего освещения

328. Фонари центрального рабочего освещения

329. Разъем стеклоочистителя

331.

Антенна

317.

Реле питания внутреннего вентилятора

318. Разъем контакта 30 стартера

X1.

Разъем блока регулировки температуры воздуха

X2.

Соединение с компрессором

(*).

От стартера
