РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

71

327 208 090 - 01 - 2005

СХЕМА ¹ 15

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

72

327 208 090 - 01 - 2005

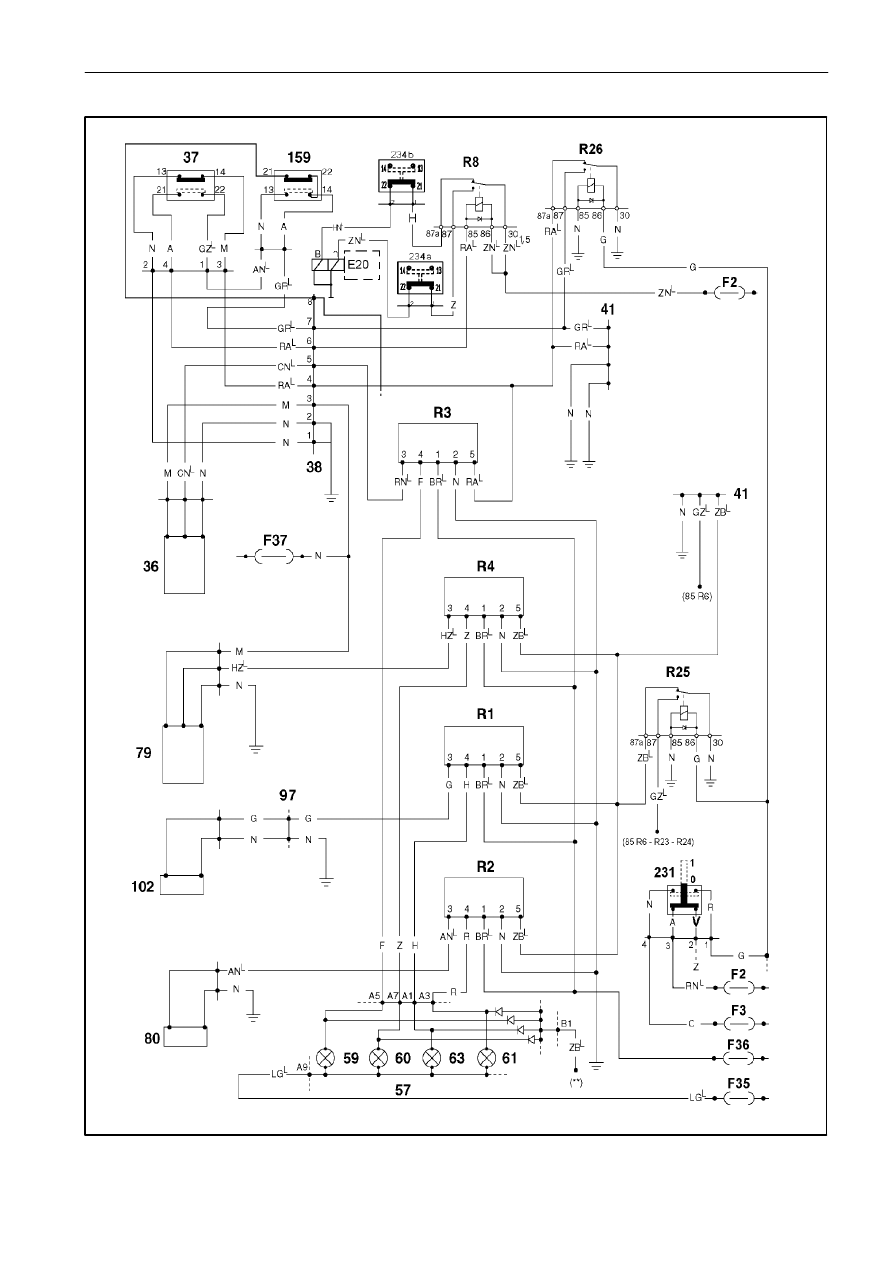

ЭЛЕКТРИЧЕСКАЯ СХЕМА (16) - УПРАВЛЕНИЕ ЧАСТОТОЙ ВРАЩЕНИЯ СОЛОМОРЕЗКИ

И ВАЛА

РИСУНОК ¹

36.

Датчик управления вращением соломорезки

15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37.

Микровыключатель на кожухе для включения соломорезки

15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

57.

Многофункциональные световые индикаторы

59.

Световой индикатор замедления соломорезки

60.

Не используется

61.

Световой индикатор замедления элеватора недомолота

63.

Световой индикатор замедления элеватора зернового бункера

80.

Датчик управления частотой вращения привода оборудования недомолота

12

. . . . . . . . . . . . . . .

97.

Разъем дополнительного кабеля зернового бункера

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

102. Датчик управления частотой вращения узла очистки

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

159. Микровыключатель включения опускания разбрасывателя

15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

231.

Переключатель включения/выключения молотилки

16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

234a. Концевой переключатель включения соломорезки

234b. Концевой микровыключатель выключения соломорезки-

E20. Электромагнитный клапан включения/отключения соломорезки

R1.

Блок аварийной сигнализации для системы управления оборотами трансмиссии узла очистки

R2.

Блок аварийной сигнализации для системы управления оборотами оборудования недомолота.

R3.

Блок аварийной сигнализации для системы управления оборотами соломорезки

15

. . . . . . . . . .

R4.

Не используется

R8.

Реле управления соломорезки

15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

R25. Релейный переключатель для блока аварийной сигнализации по оборотам

вала и для включения релейных переключателей R6-R23-R24

17

. . . . . . . . . . . . . . . . . . . . . . . . . . .

R26. Релейный переключатель для блока аварийной сигнализации по оборотам

и для включения и выключения соломорезки

17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

F2.

Предохранитель (15A) включения/выключения соломорезки и питание реле управления
выключением молотилки

F3.

Предохранитель (7,5A) включения/выключения молотилки и питание реле управления
выключением разгрузки бункера

F35. питание предохранителя (7,5A) многофункционального светового индикатора

F36. Питание предохранителя (3A) блока аварийной сигнализации частоты вращения вала

F37.

Питание предохранителя (3A) датчика соломорезки

(*).

Питание электромагнитного клапана включения молотильного устройства

(**).

Включение звукового сигнала (зуммера) и индикатора общей аварии

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

73

327 208 090 - 01 - 2005

СХЕМА ¹ 16

(*)

D27

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

74

327 208 090 - 01 - 2005

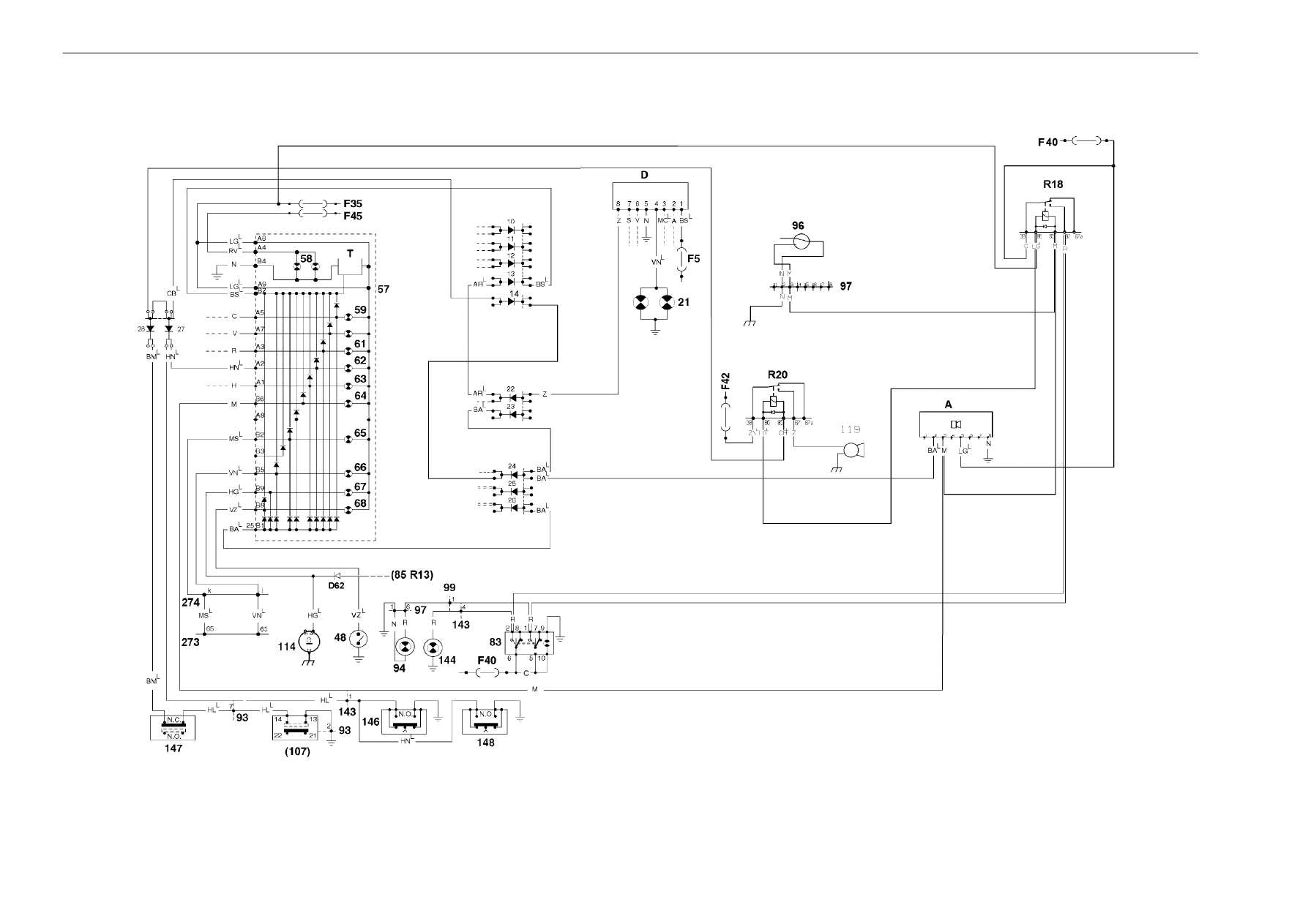

ЭЛЕКТРИЧЕСКАЯ СХЕМА (17) - УПРАВЛЕНИЕ ГИДРОСТАТИЧЕСКОГО КОНТУРА

РИСУНОК ¹

21.

Общий аварийный световой индикатор

49.

Термоконтакт для определения высокой температуры масла в резервуаре гидростатической
системы

14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

50.

Передатчик сигнала засорения масляного фильтра гидравлического контура

51.

Разъем для дополнительного кабеля гидростатического резервуара

14

. . . . . . . . . . . . . . . . . . . . . . . . . .

69.

Световой индикатор засорения масляного фильтра гидравлического контура

70.

Световой индикатор низкого давления подачи насоса гидростатического привода

71.

Световой индикатор высокой температуры масла в контуре гидростатического привода

92.

Передатчик сигнала низкого давления подачи насоса гидростатического привода

14

. . . . . . . . . . . . .

93.

Разъем для дополнительного кабеля насоса гидростатического привода

14

. . . . . . . . . . . . . . . . . . . . .

A.

Зуммер

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

D.

Коробка реле для электронного управления (3 функции)

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

F5.

Питание предохранителя (10 A) электронной коробки реле D

F35. Питание предохранителя (7,5 A) светового индикатора

(*)

От контакта B7 многофункционального светового индикатора (отрицательный сигнал на выходе для
светового индикатора и проверки зуммера)
