Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 82

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

67

327 208 090 - 01 - 2005

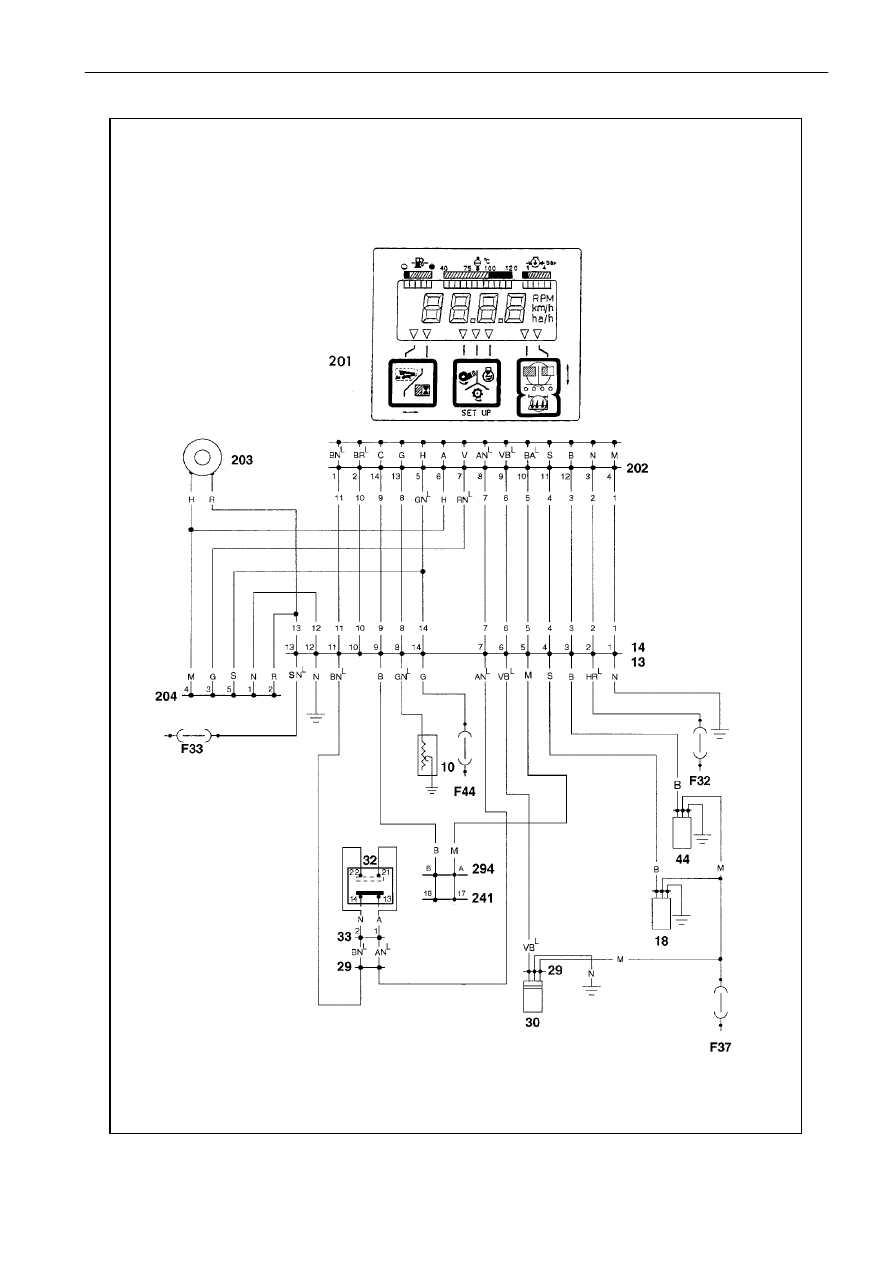

СХЕМА ¹ 13

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

68

327 208 090 - 01 - 2005

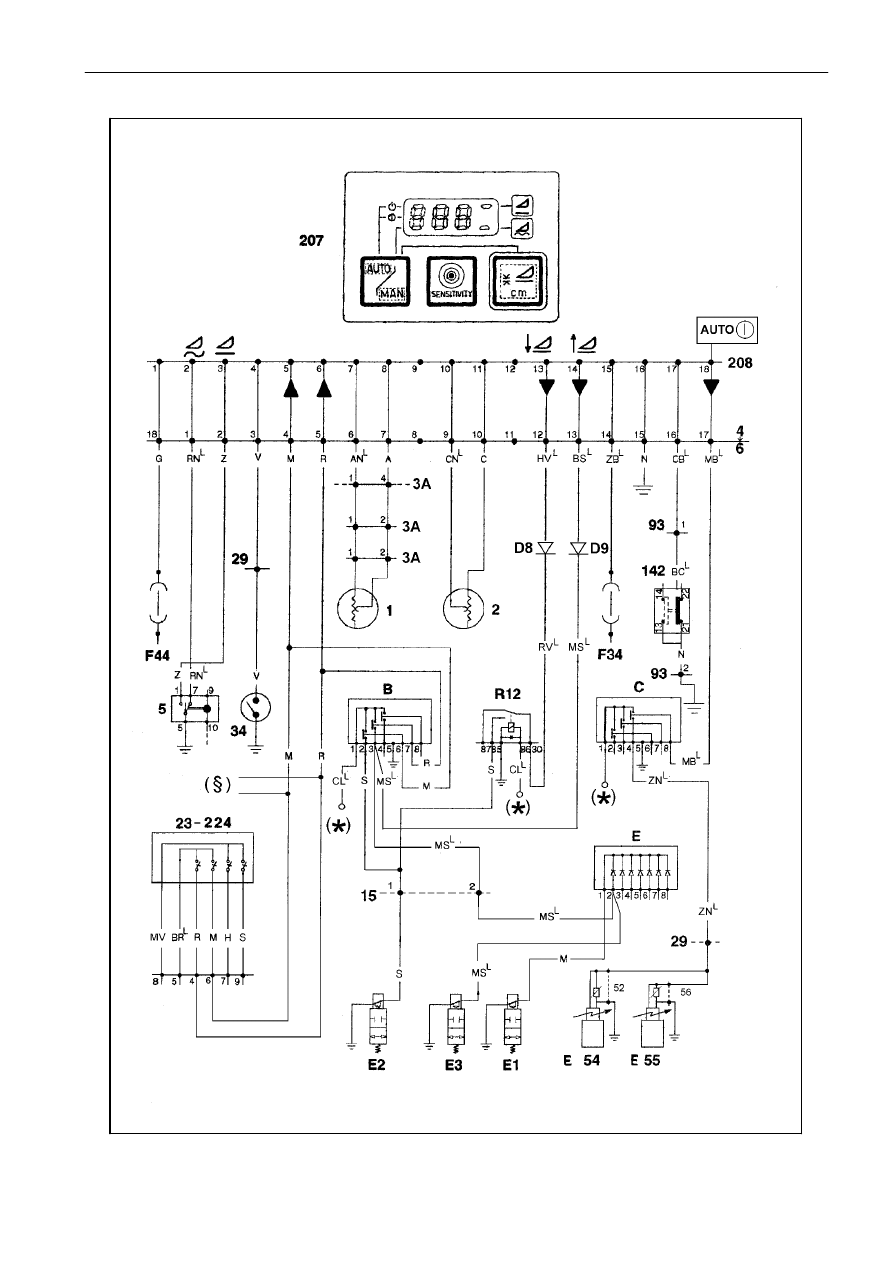

ЭЛЕКТРИЧЕСКАЯ СХЕМА (14) - АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ ЖАТКОЙ

РИСУНОК ¹

1.

Реостат жатки для регулировки бокового движения

10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.

Реостат элеватора для автоматической установки высоты

10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3A.

Разъемы дополнительных кабелей жатки

10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 e 6. Разъемы дополнительного кабеля бокового перемещения жатки

2-3

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.

Interruttore di selezione galleggiamento-altezza automatica di taglio (su cruscotto)

15.

Разъем дополнительного кабеля управляющего клапана

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23.

Кнопки ручной вертикальной регулировки жатки

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29.

Разъем дополнительного кабеля датчика трансмиссии

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

34.

Реле давления бокового перемещения жатки (Terra Control)

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

93.

Разъем для дополнительного кабеля насоса гидростатического привода

14

. . . . . . . . . . . . . . . . . . . . .

142. Микровыключатель для реверсивного управления подъемом жатки

(с включенной системой Terra Control)

14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

207.

ЭБУ системы Terra-Control

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

208. Разъем для ЭБУ системы Terra-Control

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

224. Кнопка управления боковым перемещением жатки

B.

Коробка реле для электронного управления (3 функции)

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

С.

Коробка реле для электронного управления (3 функции)

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

D8.

Диод опускания жатки системы Terra-Control

D9.

Диод подъема жатки системы Terra-Control

E.

Коробка диодов

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

E1.

Золотниковый электромагнитный клапан (закрывающий)

E2.

Электромагнитный клапан опускания жатки (открывающий)

E3.

Электромагнитный клапан поднимания жатки (открывающий)

E54. Отсечной электромагнитный клапан аккумулятора (в автоматическом режиме работы)

E54. Электромагнитный клапан гидравлического дросселя (в автоматическом режиме работы)

F34. Предохранитель (7,5 A) питания ЭБУ системы Terra-Control

F44. Предохранитель (7,5 A) подсветки ЭБУ системы Terra-Control

R12. Реле обеспечения опускания жатки от электронного блока управления системы ”Terra-Control”

(:)

От контакта 87a реле R13 (обеспечение работы двигателя)

(§)

Соединение с ЭБУ реле G бокового перемещения жатки

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

69

327 208 090 - 01 - 2005

СХЕМА ¹ 14

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

70

327 208 090 - 01 - 2005

ЭЛЕКТРИЧЕСКАЯ СХЕМА (15) - УПРАВЛЕНИЕ МНОГОФУНКЦИОНАЛЬНЫМИ СВЕТОВЫМИ

ИНДИКАТОРАМИ

РИСУНОК ¹

21.

Общий аварийный световой индикатор

48.

Датчик засорения воздушного фильтра двигателя

57.

Многофункциональные световые индикаторы

58.

Подсветка многофункциональных световых индикаторов

59.

Световой индикатор замедления соломорезки

61.

Световой индикатор замедления элеватора недомолота

62.

Световои аварийный индикатор перегрузки клавишного соломотряса

63.

Световой индикатор замедления элеватора зернового бункера

64.

Желтый световой индикатор заполнения зернового бункера

65.

Световой индикатор высокой температуры охлаждающей жидкости двигателя

66.

Световой индикатор низкого давления масла в двигателе

67.

Световой индикатор неисправности генератора

68.

Световой индикатор засорения воздушного фильтра двигателя

83.

Переключатель для вращающихся маячков.

93.

Разъем для дополнительного кабеля насоса гидростатического привода

14

. . . . . . . . . . . . . . . . . . . . .

94.

Передний вращающийся маячок

96.

Датчик заполнения зернового бункера

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

97.

Разъем соединения главного кабеля и кабеля зернового бункера

11-12

. . . . . . . . . . . . . . . . . . . . . . . . .

99.

Разъем для переднего вращающегося маячка и фонарей освещения зоны разгрузочной
трубы зернового бункера

107.

Микровыключатель пуска двигателя и звукового сигнала при включенном стояночном
тормозе

14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

114.

Генератор

119.

Зуммер

9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

143. Разъем для дополнительного кабеля на кожухе

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

144. Задний вращающийся маячок

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

146. Микровыключатель при перегрузке клавишного соломотряса

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

147.

Микровыключатель ручного тормоза

148. Дополнительный микровыключатель при перегрузке клавишного соломотряса

(для комбайнов с соломорезкой)

15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

273. Разъем ЭБУ двигателя

274.

Соединение кабеля двигателя / главного кабеля

A.

Зуммер

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

B.

Коробка реле для электронного управления

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

D62. Диод

R18. Реле управления вращающегося маячка системы заполнения зернового бункера.

R20. Реле управления звуковым сигналом

T.

Таймер проверки индикаторов управления

P.

Соединение с реле перегрузки клавишного соломотряса

15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
