РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

34

327 208 090 - 01 - 2005

СОЕДИНЕНИЯ С ДОПОЛНИТЕЛЬНЫМИ КАБЕЛЯМИ ЗЕРНОВОГО БУНКЕРА, КАБИНЫ,

ДАТЧИКОВ ТРАНСМИССИИ И ПЕРЕКЛЮЧАТЕЛЕЙ ДАВЛЕНИЯ БОКОВОГО

ПЕРЕМЕЩЕНИЯ ЖАТКИ - Рис. 11

29.

Разъем для дополнительного кабеля датчика трансмиссии под зерновым бункером

30.

Датчик счетчика пройденного пути

33.

Разъем для дополнительного кабеля микровыключателя счетчика обработанных гектаров
(см. Рис. 10)

34.

Реле давления цепи бокового перемещения жатки

35.

Реле давления нагрузки гидравлического контура индикатора контакта с грунтом

52.

Разъем

для

дополнительного

кабеля

электромагнитного

клапана

отключения

аккумулятора

56.

Разъем для дополнительного кабеля электромагнитного клапана ограничения потока

97.

Разъем для дополнительного кабеля зернового бункера, присоединенного к гидравлическим
линиям над лотком для контроля недомолота

ДОПОЛНИТЕЛЬНЫЙ КАБЕЛЬ ЗЕРНОВОГО БУНКЕРА - Рис. 12

44.

Датчик частоты вращения битера

80.

Датчик частоты вращения оборудования недомолота (присоединенный к битеру с левой
стороны шнека)

95.

Внутреннее освещение зернового бункера

96.

Датчик заполнения зернового бункера

97.

Разъем дополнительного кабеля зернового бункера

101.

Фонари освещения разгрузочной зоны зернового бункера

102.

Датчик частоты вращения зернового шнека (присоединен с правой стороны шнека)

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

35

327 208 090 - 01 - 2005

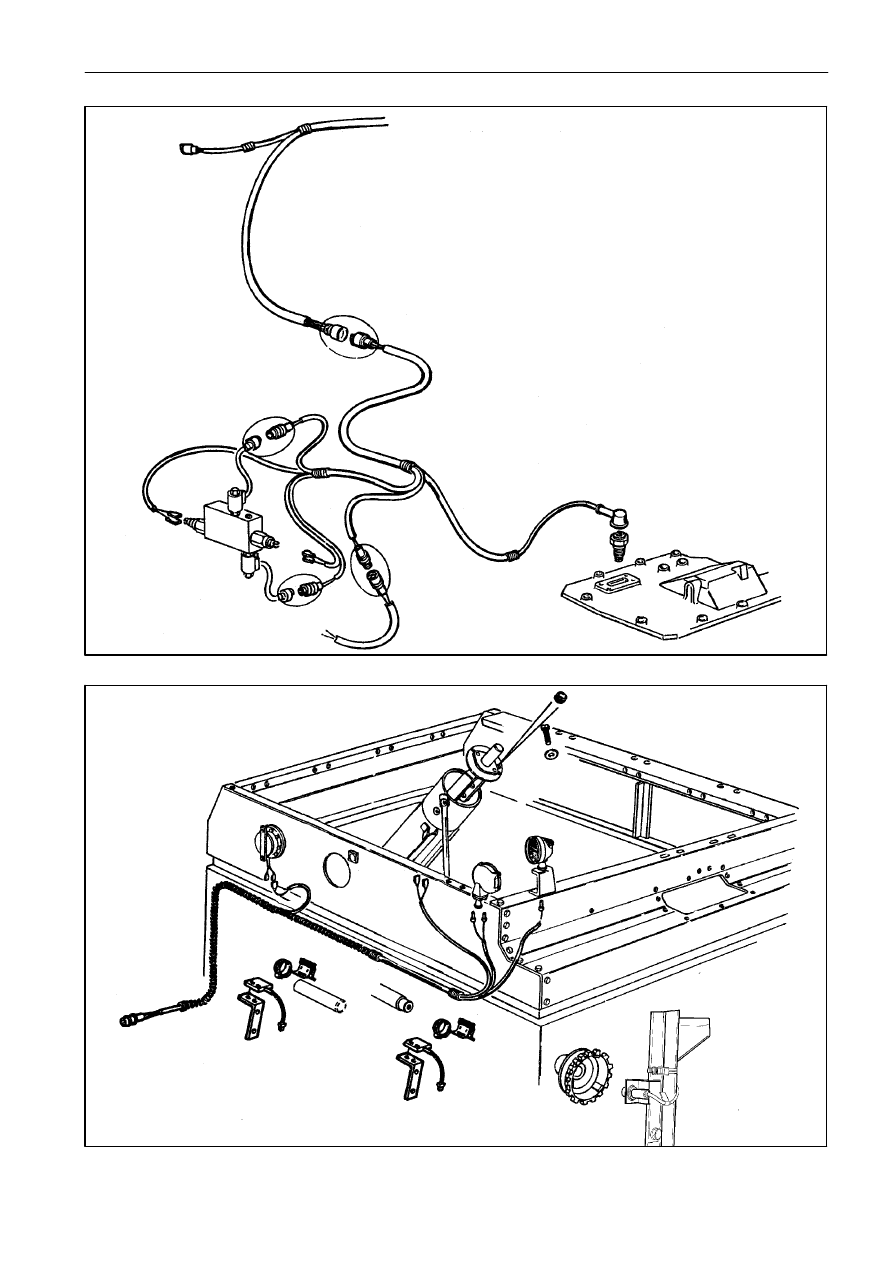

РИС. 11

РИС. 12

97

29

56

34

35

52

33

30

31

97

80

96

95

44

101

102

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

36

327 208 090 - 01 - 2005

УПРАВЛЕНИЕ ВАРИАТОРОМ ВЕНТИЛЯТОРА И ПРИВОД

ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ - Рис. 13

16.

Переключатель управления вариаторов вентилятора (на панели управления)

17.

Электропривод управления вариатором вентилятора

18.

Датчик частоты вращения вентилятора

ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ УПРАВЛЕНИЯ ГИДРОСТАТИЧЕСКОГО ПРИВОДА - Рис. 14

49.

Тепловой контакт для высокой температуры масла в баке гидростатической системы

92.

Передатчик низкого давления в гидростатическом контуре

93.

Разъем для дополнительного кабеля насоса гидростатического привода

107.

Микровыключатель обеспечения запуска и сигнала включенного ручного тормоза

142.

Микровыключатель задних фонарей заднего хода и управления подъемом жатки
с включенным боковым перемещением

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

37

327 208 090 - 01 - 2005

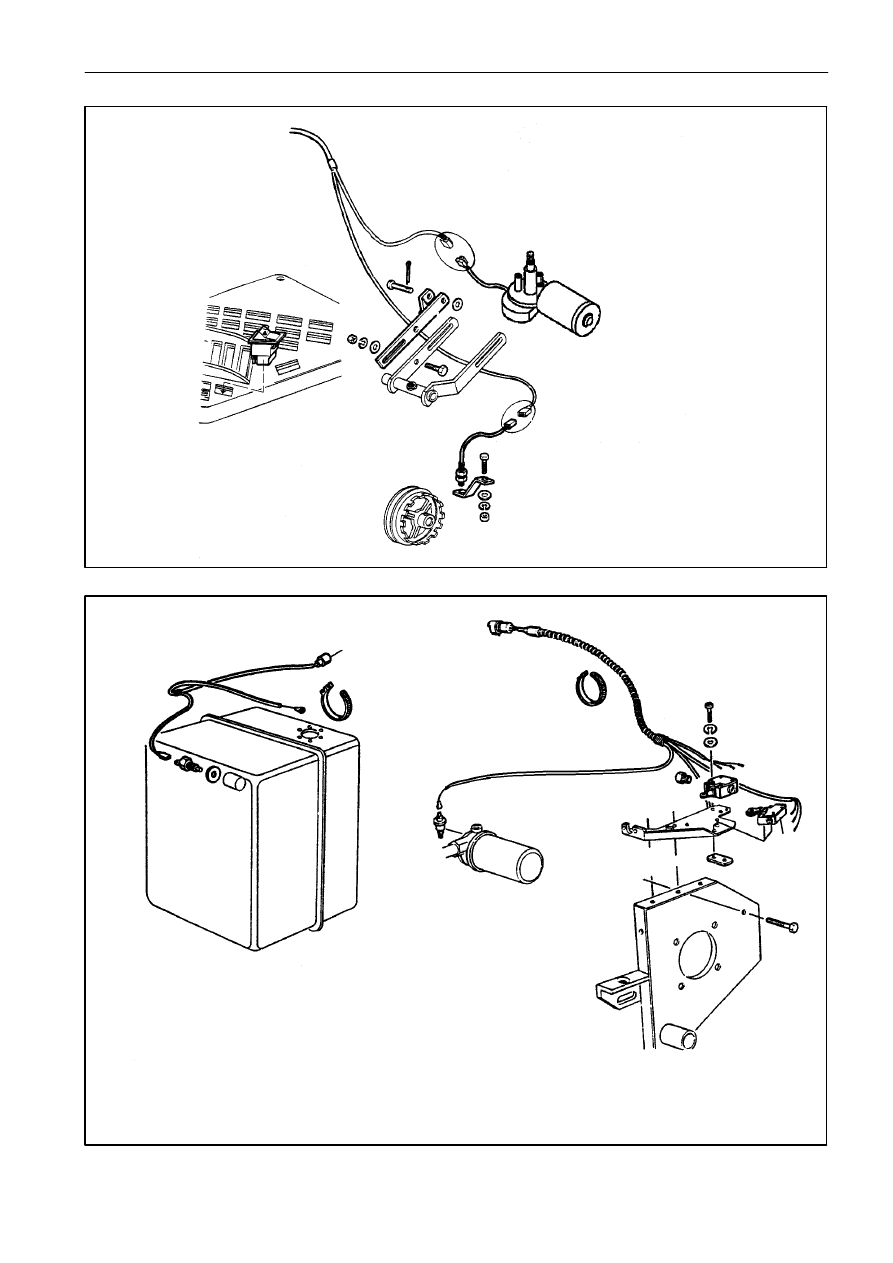

РИС. 13

16

18

17

РИС. 14

49

93

92

107

142

51
